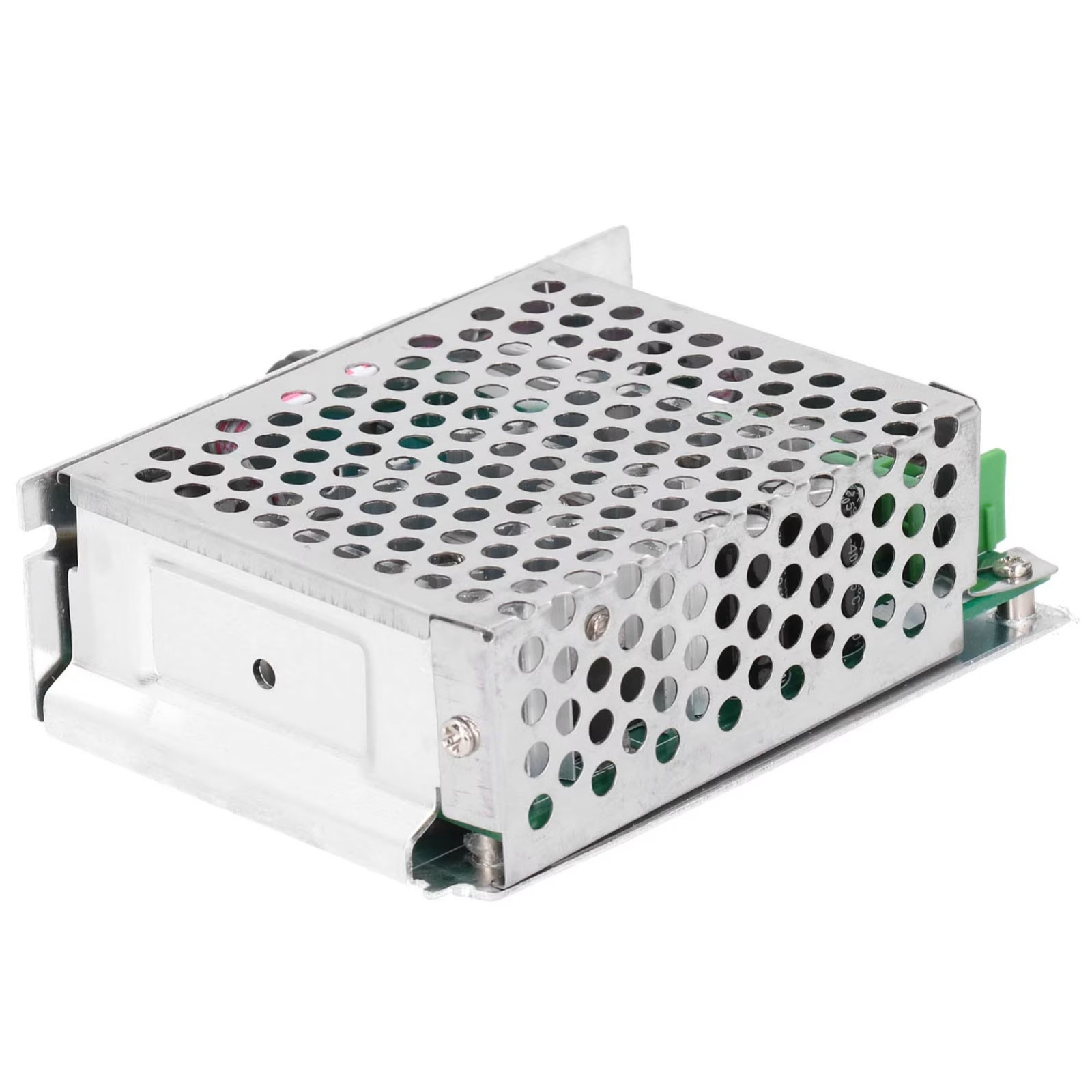

Regulatorul de turatie PWM reversibil este destinat controlului motoarelor de curent continuu, cu reglaj al vitezei din potentiometru si al sensului de rotatie din butonul "fata-spate". Utilizeaza modulatie PWM in intervalul 5-100%, fiind echipat cu protectie la suprasarcina si scurtcircuit.

Modulul accepta o tensiune de intrare intr-un interval larg, 10-60V DC, cu un curent nominal de 10A si un varf instantaneu de pana la 20A. Tensiunea de iesire reprezinta 0-100% din tensiunea de intrare. Puterea maxima variaza in functie de tensiunea de lucru: 120W la 12V, 240W la 24V, pana la 600W la 60V (calculata la curentul nominal de 10A).

Specificatii tehnice:

• Tensiune de intrare: 10-60V DC
• Curent nominal: 10A
• Curent de varf instantaneu: 20A
• Putere maxima: 120W la 12V, 240W la 24V, pana la 600W la 60V
• Timp de protectie la scurtcircuit: sub 30 secunde
• Interval modulatie PWM: 5-100%
• Frecventa PWM: 25kHz
• Rezistenta potentiometru: 100K
• Diametru gaura montaj: 8mm
• Tensiune de iesire: 0-100% din tensiunea de intrare

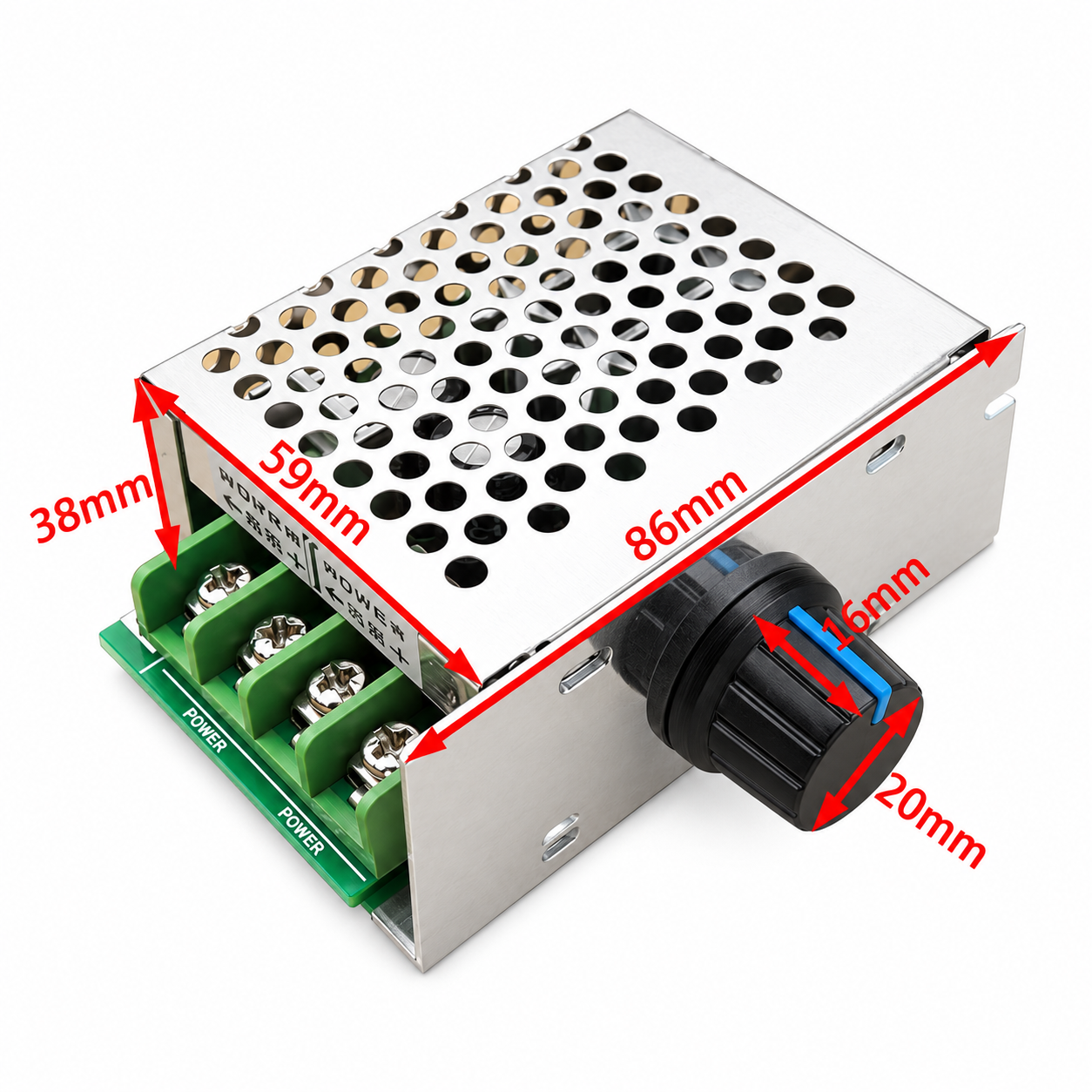

• Dimensiuni: 84 x 53 x 33mm
• Greutate: 130g

Continut pachet:

• 1 x regulator turatie motor DC PWM, reversibil

Instructiuni de montaj:

1. Se conecteaza motorul la iesirea modulului.
2. Se conecteaza sursa de alimentare 10-60V DC la intrarea modulului, respectand polaritatea.
3. Se verifica toate conexiunile inainte de punerea sub tensiune.
4. Pentru utilizare la curenti mari, se poate adauga un ventilator de racire.

Utilizare:

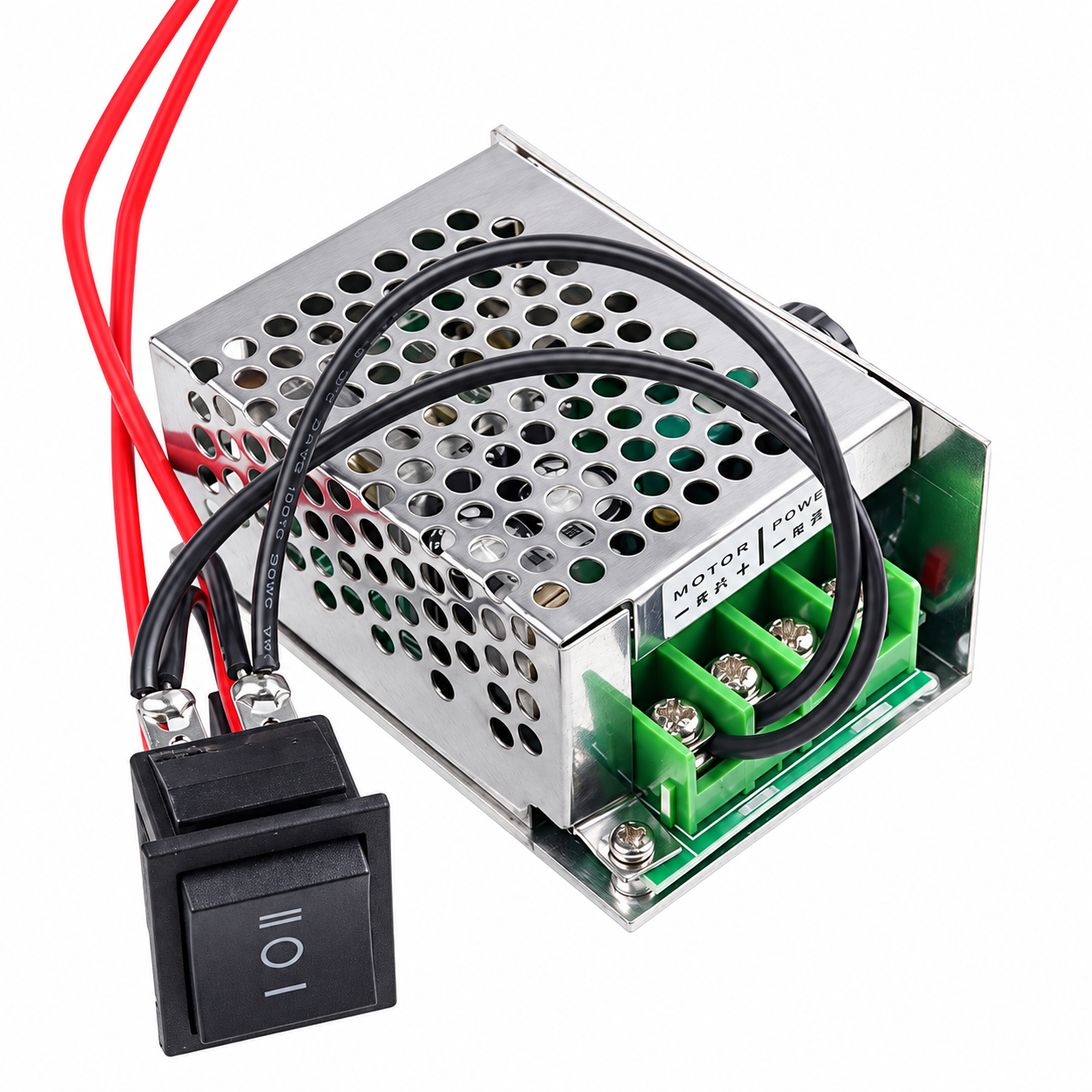

Turatia se regleaza din potentiometru, iar sensul de rotatie se selecteaza din butonul "fata-spate". Modulul intrerupe automat alimentarea in caz de suprasarcina sau scurtcircuit, pentru o durata de pana la 30 de secunde.

Recomandari si precautii:

• Curentul continuu nu trebuie sa depaseasca 10A; valoarea de 20A este disponibila doar ca varf instantaneu, nu in regim continuu.
• Se recomanda un ventilator de racire la functionare cu curent mare.
• Se respecta polaritatea la conectarea sursei de alimentare.
• Se evita scurtcircuitarea bornelor si expunerea la umezeala.

Compatibilitate:

• Motoare de curent continuu (DC), sisteme 12V, 24V, 36V, 48V
• Alte echipamente electronice alimentate la curent continuu, in limitele de tensiune si curent specificate
