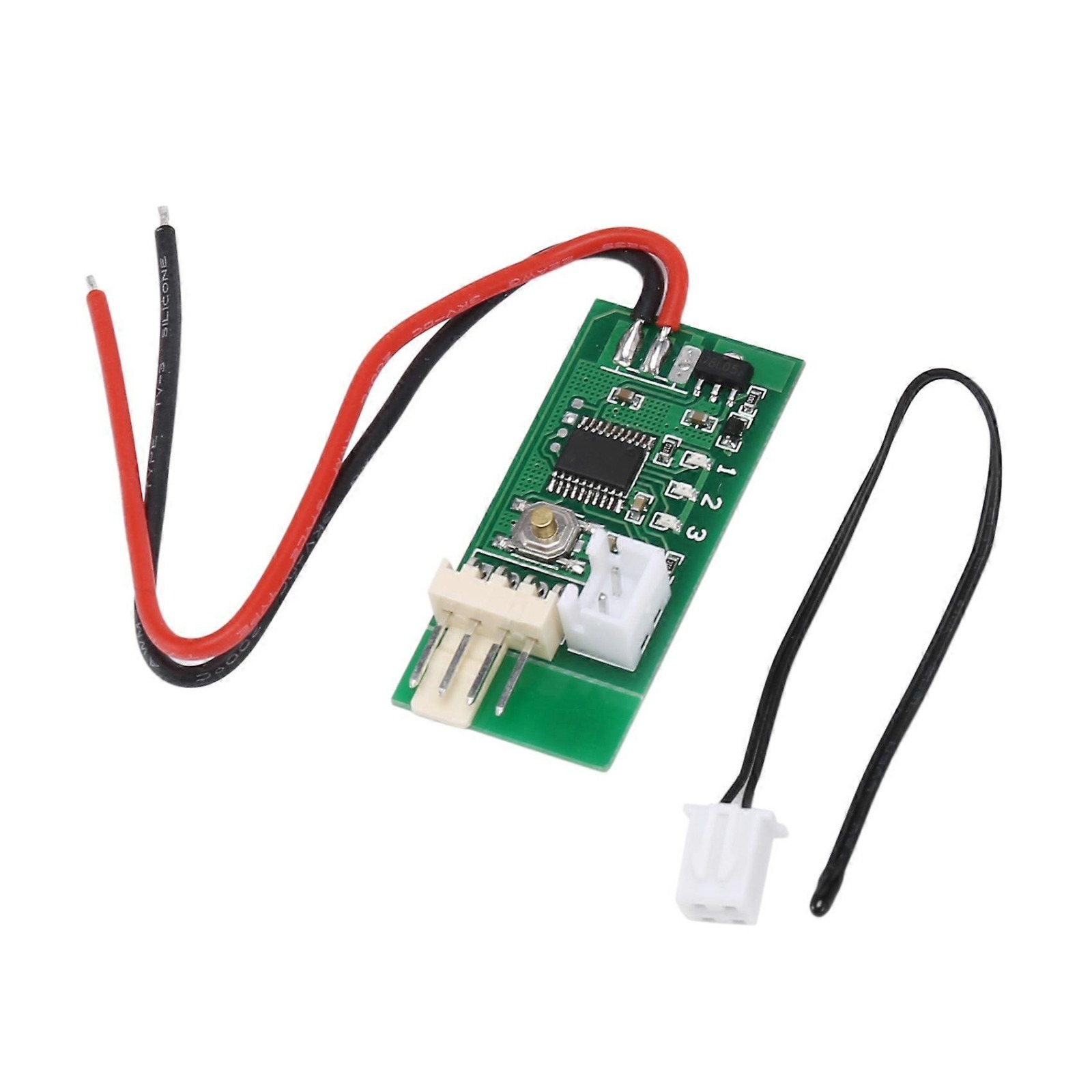

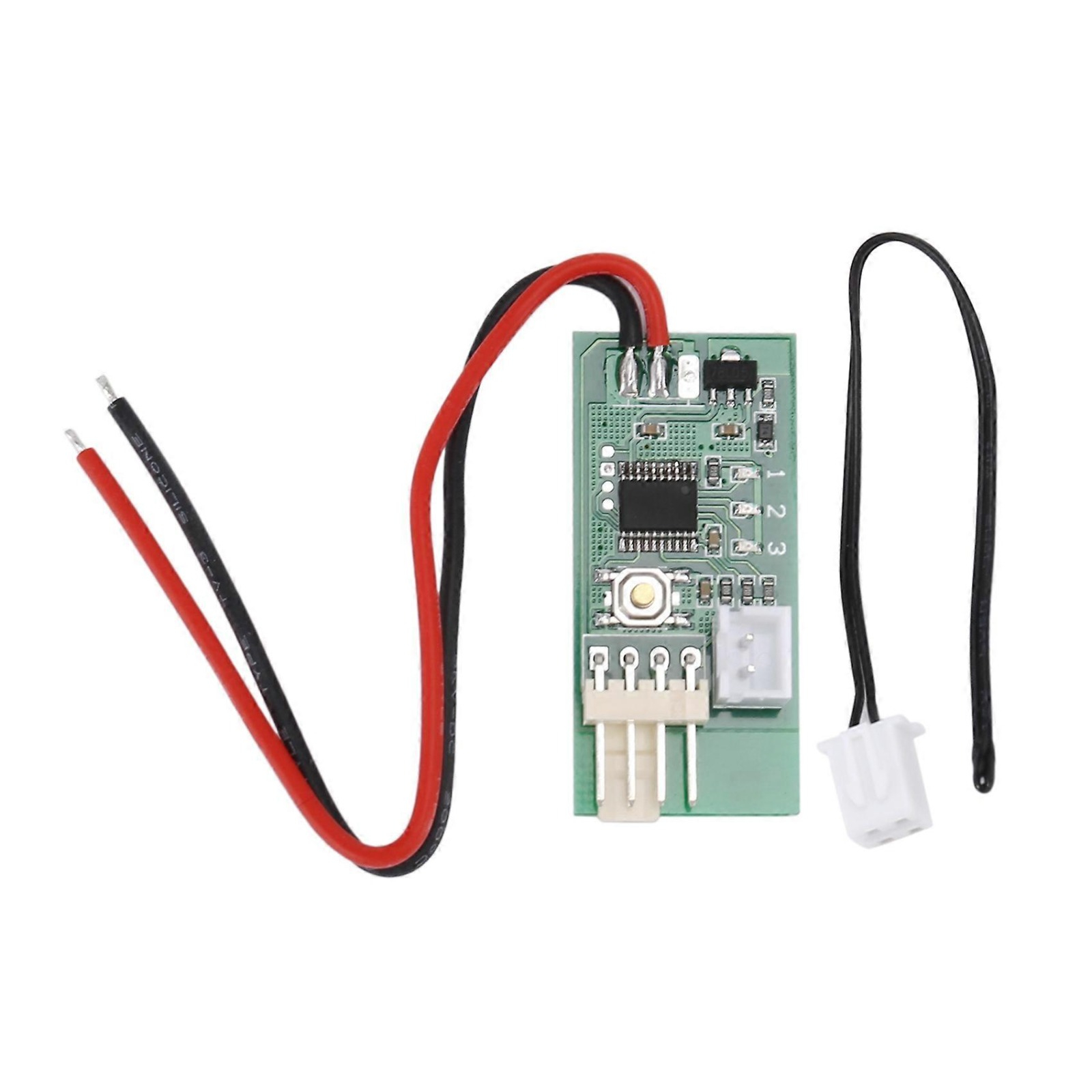

Controlerul PWM este destinat reglarii automate a turatiei unui ventilator DC 12V, in functie de temperatura masurata printr-o sonda NTC. Semnalul de iesire PWM variaza intre -10% si 100%, permitand un control fin al vitezei ventilatorului in functie de conditiile termice.

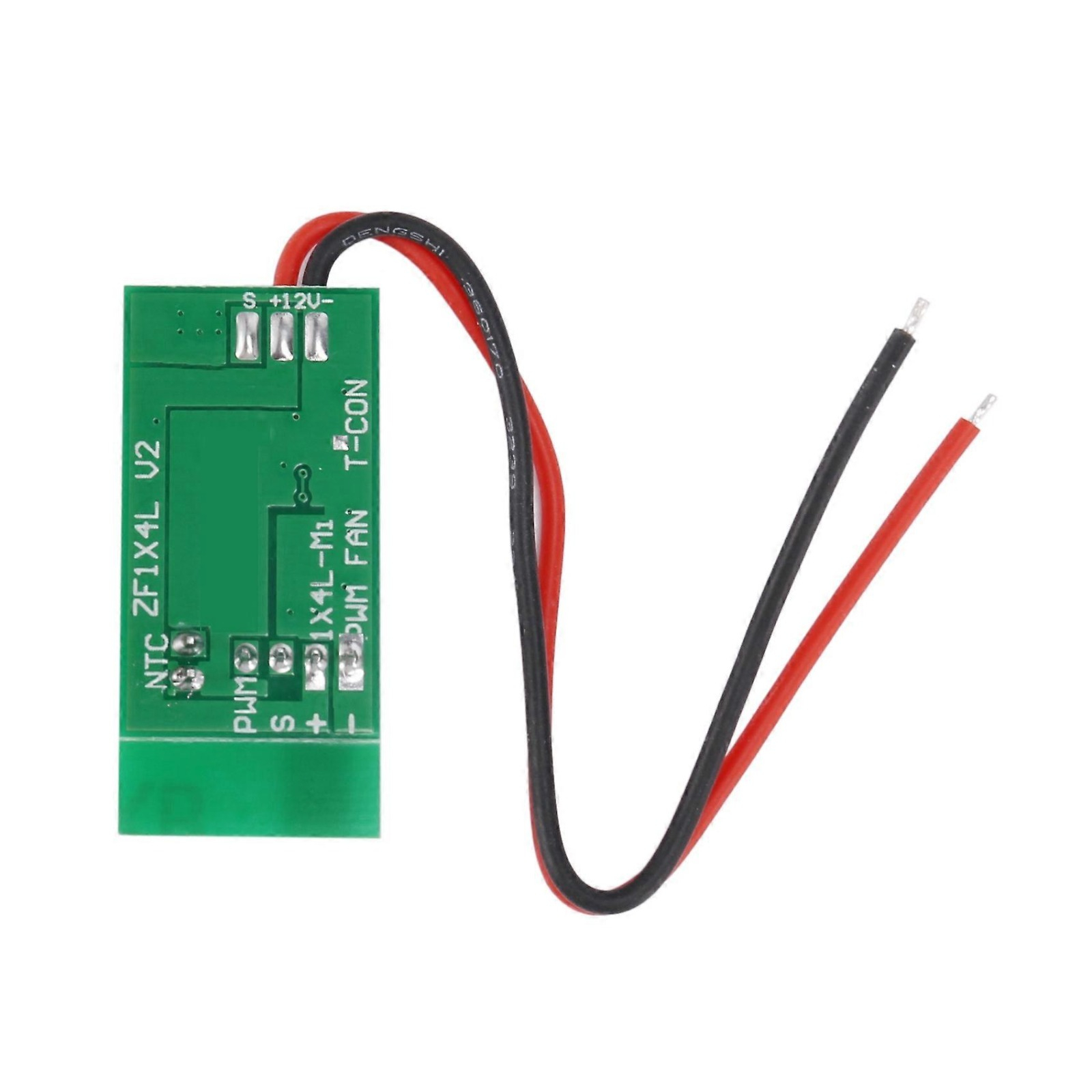

Modulul se conecteaza la ventilator prin interfata standard 2510-4p (conector special pentru ventilatoare PC de 4 pini), suportand un curent de pana la 3A. Este potrivit pentru sisteme de racire cu control termic automat, unde turatia ventilatorului trebuie ajustata in functie de temperatura monitorizata.

Specificatii tehnice:

• Tip produs: controler de turatie (Speed Controller)
• Material: semiconductor
• Tensiune de lucru: DC 12V (tipic), interval 8-18V
• Consum de curent: sub 20mA
• Interfata ventilator: 2510-4p (conector special ventilator PC 4 pini)
• Curent ventilator: pana la 3A
• Iesire PWM: -10% / 100%
• Temperatura de operare: -10°C / +60°C
• Sonda de temperatura: NTC 50K, B=3950
• Dimensiuni: 34 x 19 x 13mm

Continut pachet:

• 1 x controler PWM turatie ventilator
• 1 x sonda de temperatura NTC

Instructiuni de montaj:

1. Se conecteaza modulul la o sursa de alimentare DC 12V (interval acceptat 8-18V).
2. Se conecteaza ventilatorul la interfata dedicata de 4 pini.
3. Se pozitioneaza sonda NTC in locul unde se doreste monitorizarea temperaturii.
4. Se verifica toate conexiunile inainte de punerea sub tensiune.

Utilizare:

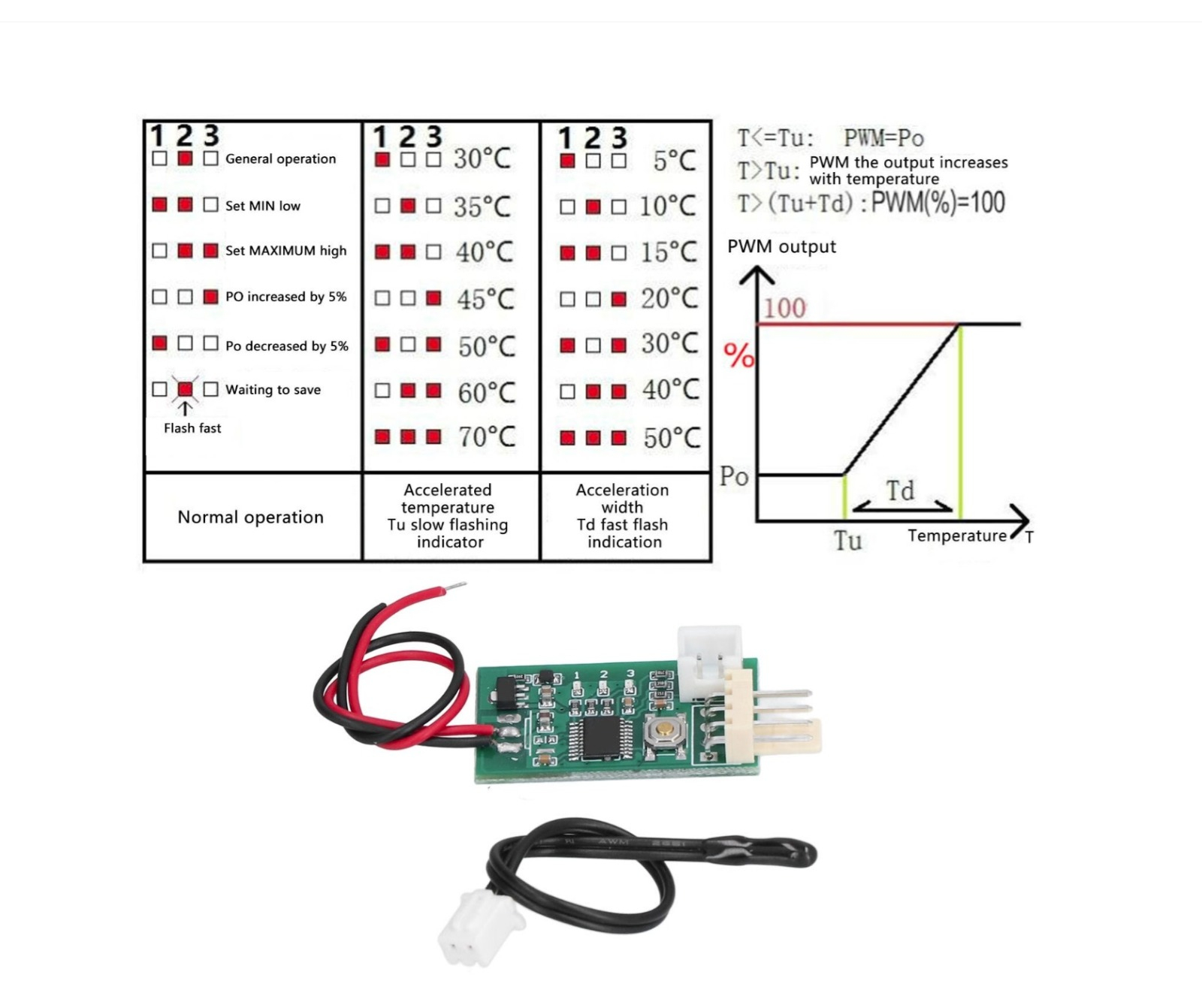

Modulul citeste continuu temperatura masurata de sonda NTC si ajusteaza automat semnalul PWM trimis catre ventilator, marind sau reducand turatia in functie de variatia temperaturii, in limitele -10% - 100% ale iesirii PWM.

Recomandari si precautii:

• Curentul ventilatorului conectat nu trebuie sa depaseasca 3A.
• Se utilizeaza doar in intervalul de tensiune 8-18V DC.
• Sonda NTC se monteaza intr-o pozitie reprezentativa pentru temperatura ce trebuie monitorizata, ferita de contact direct cu componente ce ar putea-o deteriora.
• Modulul se utilizeaza in limitele de temperatura de operare -10°C / +60°C.
• Se evita scurtcircuitarea conexiunilor si expunerea la umezeala.

Compatibilitate:

• Ventilatoare DC 12V cu interfata standard 4 pini (2510-4p)
• Sisteme de racire cu control termic automat
