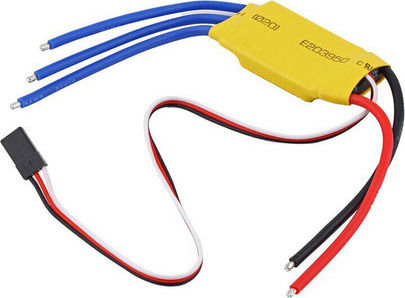

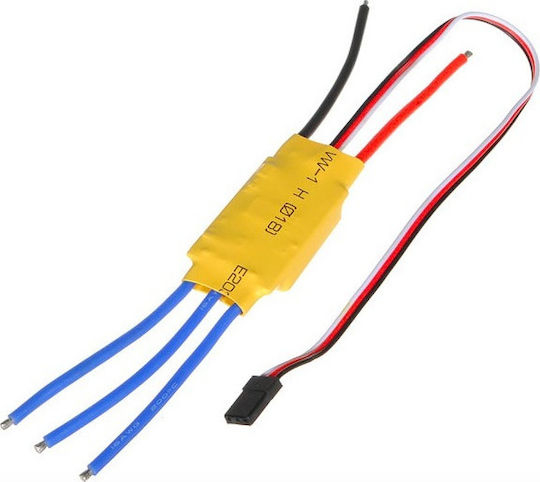

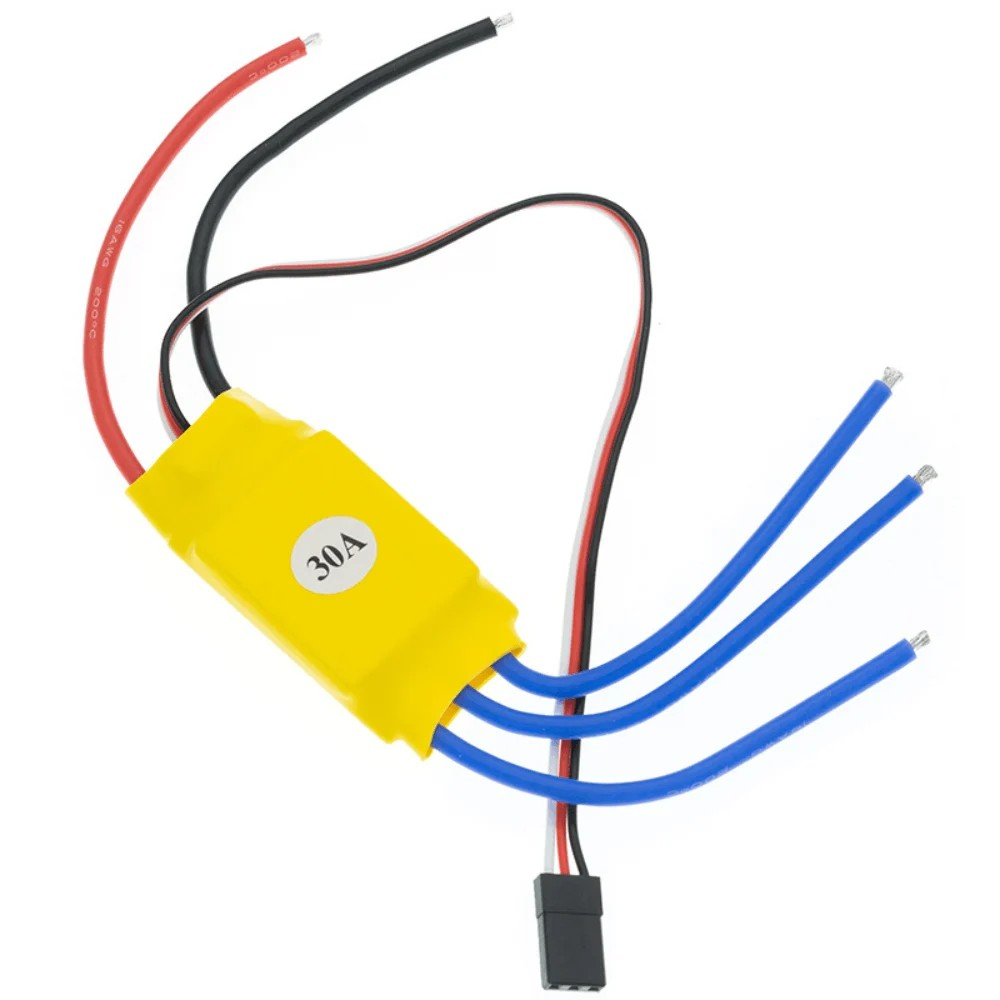

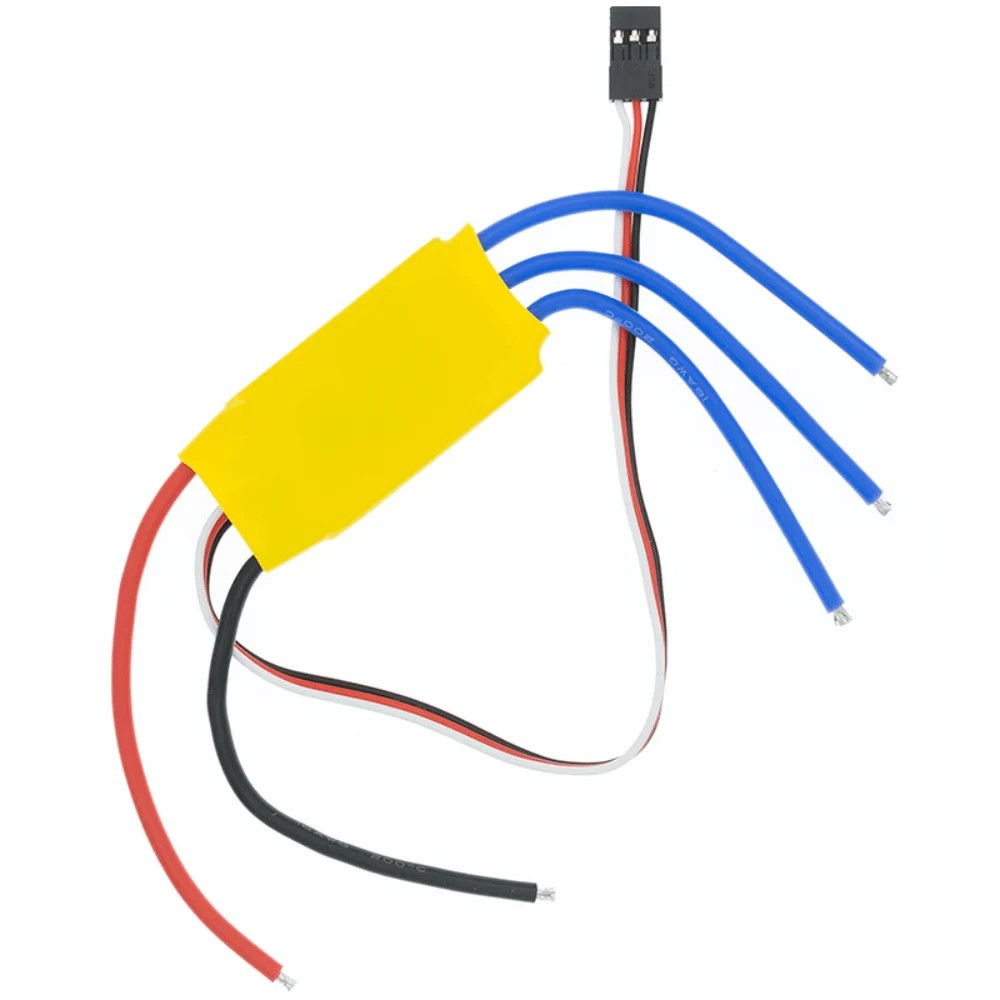

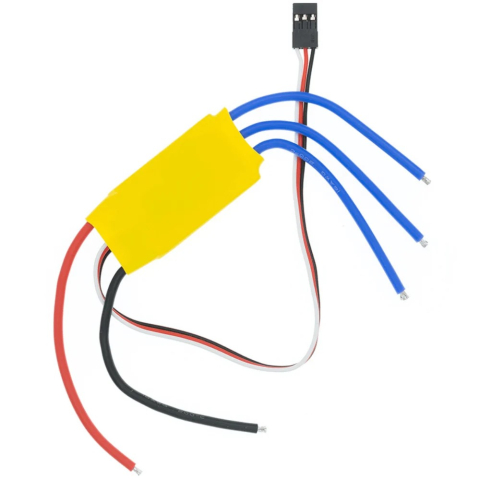

Controlerul ESC Brushless gestioneaza functionarea motoarelor fara perii pentru modele RC, suportand un curent continuu de 30A (instantaneu 35A, respectiv 40A timp de 10 secunde). Este compatibil cu baterii 2-3S LiPo sau 4-12S NiMH, in intervalul de tensiune 4-16V.

Controlerul include selectare automata a tipului de baterie, cu praguri de protectie corespunzatoare (6V/9V pentru LiPo, 0.8V per celula pentru NiMH), pornire sigura (blocheaza pornirea daca pozitia acceleratiei este incorecta), protectie la temperatura (oprire la 110°C) si protectie la pierderea semnalului (oprire dupa 1 secunda fara semnal).

Iesirea BEC furnizeaza 2A continuu / 3A instantaneu, suficient pentru alimentarea a 4-5 micro servomotoare (cu 2S LiPo) sau 3-4 micro servomotoare (cu 3S LiPo). Controlul se face prin semnal PWM la 8kHz, cu curba de control a vitezei si adaptare automata a acceleratiei, compatibila cu multiple sisteme de telecomanda.

Specificatii tehnice:

• Curent: 30A continuu, 35A instantaneu, 40A timp de 10 secunde
• Interval tensiune: 4-16V
• Numar baterii compatibile: 4-12 NiMH sau 2-3 LiPo (BEC nu functioneaza la 4S LiPo)
• Iesire BEC: 2A continuu / 3A instantaneu
• Tensiune protectie LiPo: 6V (2S) / 9V (3S)
• Tensiune protectie NiMH: 0.8V per celula
• Protectie temperatura: oprire la 110°C (suprafata)
• Protectie pierdere semnal: oprire dupa 1 secunda fara semnal
• Frecventa control PWM: 8kHz
• Turatie maxima: 300.000 rpm (motor 2 poli, rotatie interna), 50.000 rpm (12 poli, rotatie externa), 42.000 rpm (14 poli, rotatie externa)
• Dimensiuni: 32 x 24 x 7mm
• Greutate: 13g (fara cablu) / 20g (cu cablu)

Continut pachet:

• 1 x controler ESC Brushless 30A

Instructiuni de montaj:

1. Se conecteaza controlerul la motorul brushless, respectand ordinea fazelor conform documentatiei motorului.
2. Se conecteaza bateria (LiPo sau NiMH) la intrarea de alimentare, respectand polaritatea.
3. Se conecteaza cablul de semnal la receptorul RC.
4. Se verifica toate conexiunile inainte de alimentarea sistemului.

Utilizare:

Controlerul detecteaza automat tipul de baterie conectata (LiPo sau NiMH) si aplica pragurile de protectie corespunzatoare. La pornire, controlerul verifica pozitia acceleratiei si blocheaza pornirea daca aceasta nu este in pozitia corecta, pentru siguranta utilizatorului. In timpul functionarii, controlerul opreste automat motorul daca temperatura suprafetei depaseste 110°C sau daca semnalul de comanda lipseste mai mult de 1 secunda.

Recomandari si precautii:

• Curentul nu trebuie sa depaseasca 30A in regim continuu; valorile de 35A si 40A sunt permise doar pentru scurte perioade (instantaneu, respectiv maxim 10 secunde).
• Iesirea BEC nu este permisa pentru configuratii de 4S LiPo.
• Se respecta polaritatea la conectarea bateriei.
• Se verifica pozitia acceleratiei inainte de pornire, pentru a evita blocarea de siguranta.
• Se asigura o ventilatie adecvata pentru disiparea caldurii in utilizare intensa.
• Se evita scurtcircuitarea conexiunilor si expunerea la umezeala.

Compatibilitate:

• Motoare brushless pentru modele RC (drone, avioane, masini, barci)
• Baterii 2-3S LiPo sau 4-12S NiMH
• Sisteme de telecomanda RC standard
