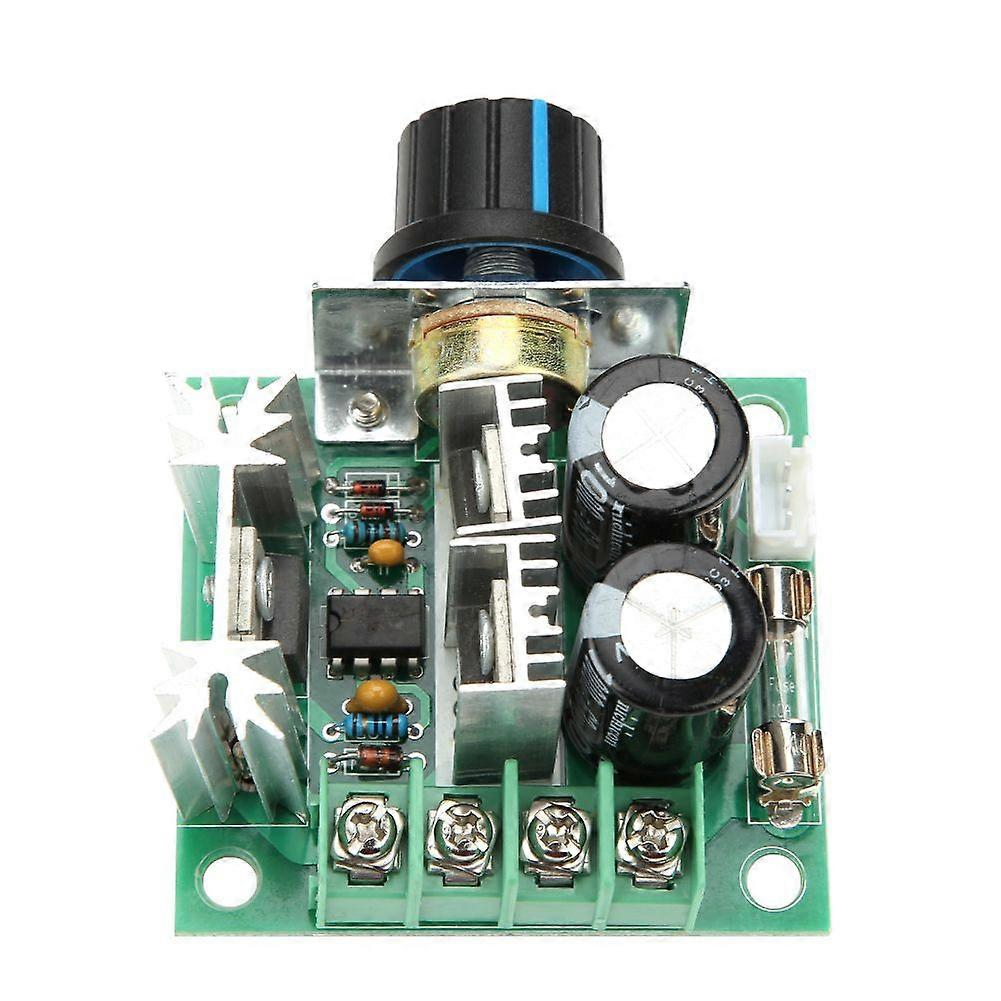

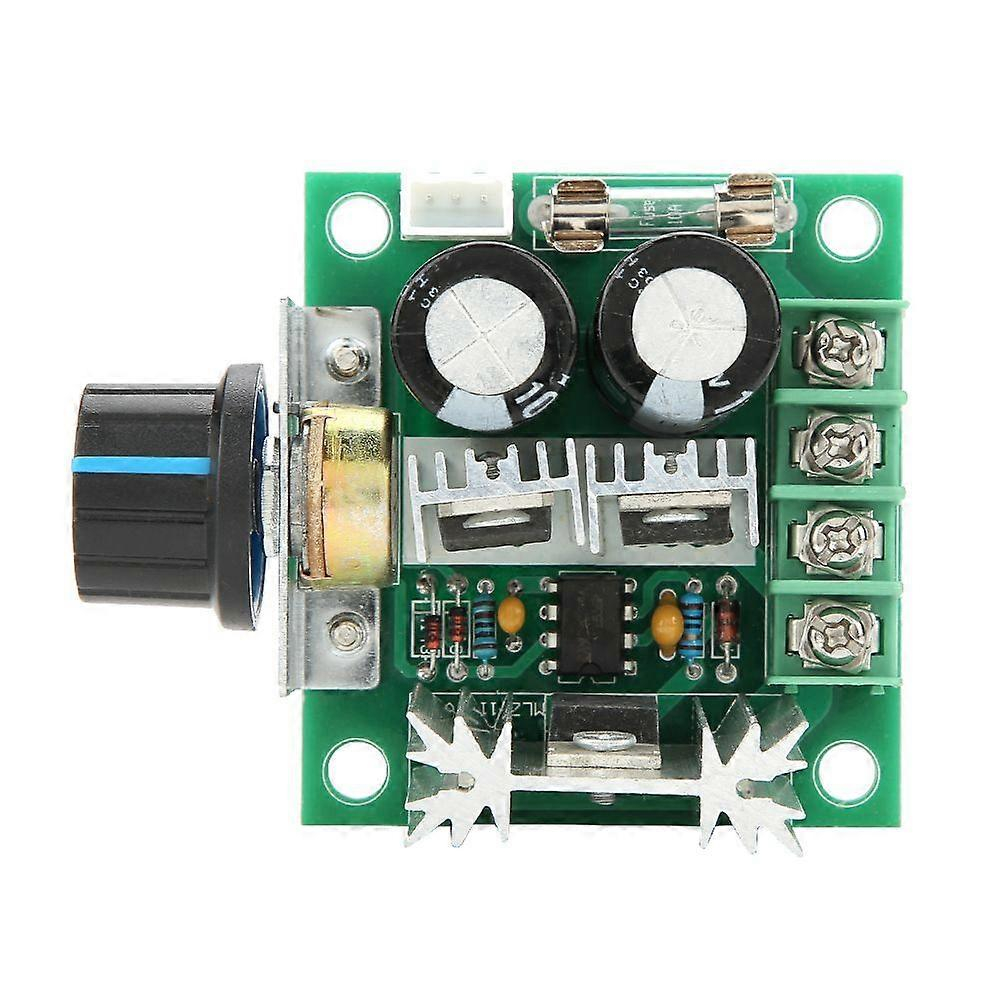

Driverul PWM este destinat reglarii continue a turatiei motoarelor de curent continuu, in intervalul de tensiune 12-40V DC. Reglajul se face din potentiometrul montat pe placa, factorul de umplere al semnalului PWM variind intre 10% si 100%, la o frecventa de operare de 13kHz.

Placa este prevazuta cu o siguranta fuzibila de 10A (5x20mm), care ofera protectie la inversarea polaritatii si la supratensiune. Pentru montaje unde potentiometrul de pe placa nu este accesibil, driverul poate fi comandat si printr-un potentiometru extern, conectat prin mufa dedicata, dupa indepartarea celui montat pe placa.

Specificatii tehnice:

• Tensiune de alimentare: 12-40V DC
• Curent nominal: 8A
• Curent maxim: 10A
• Curent in repaus (standby): 0.02A
• Putere: 0.01-400W
• Factor de umplere PWM: 10-100%
• Frecventa de operare: 13kHz
• Diametru gauri montaj: 3.2mm
• Temperatura de operare: -20°C / +125°C
• Dimensiuni: 75 x 60 x 28mm

Continut pachet:

• 1 x driver PWM reglare turatie

Instructiuni de montaj:

1. Se identifica cele 4 borne de pe placa: 2 pentru motor si 2 pentru alimentare (minus si plus).
2. Cu sursa deconectata, se conecteaza cablurile motorului la bornele marcate pentru motor.
3. Se conecteaza cablurile sursei de alimentare la bornele marcate cu plus si minus, respectand polaritatea.
4. Daca se doreste utilizarea unui potentiometru extern, se indeparteaza mai intai potentiometrul montat pe placa, apoi se conecteaza cel extern prin mufa dedicata.
5. Se verifica toate legaturile inainte de punerea sub tensiune.

Utilizare:

Se alimenteaza driverul in intervalul 12-40V DC, iar turatia motorului se regleaza continuu din potentiometru (montat pe placa sau extern). Siguranta fuzibila de 10A protejeaza circuitul in caz de inversare a polaritatii sau supratensiune.

Recomandari si precautii:

• Se respecta cu atentie polaritatea la conectarea motorului si a sursei de alimentare, conform marcajelor de pe placa.
• Curentul motorului nu trebuie sa depaseasca 10A; pentru functionare continua se recomanda incadrarea in curentul nominal de 8A.
• Se verifica starea sigurantei fuzibile in cazul unei functionari defectuoase.
• La conectarea unui potentiometru extern, se indeparteaza in prealabil cel montat pe placa.
• Se asigura o racire adecvata a radiatorului in functie de curentul utilizat.
• Se evita scurtcircuitarea bornelor si expunerea placii la umezeala.

Compatibilitate:

• Motoare de curent continuu (DC), 12-40V, pana la 10A
• Montaje cu potentiometru integrat sau extern
