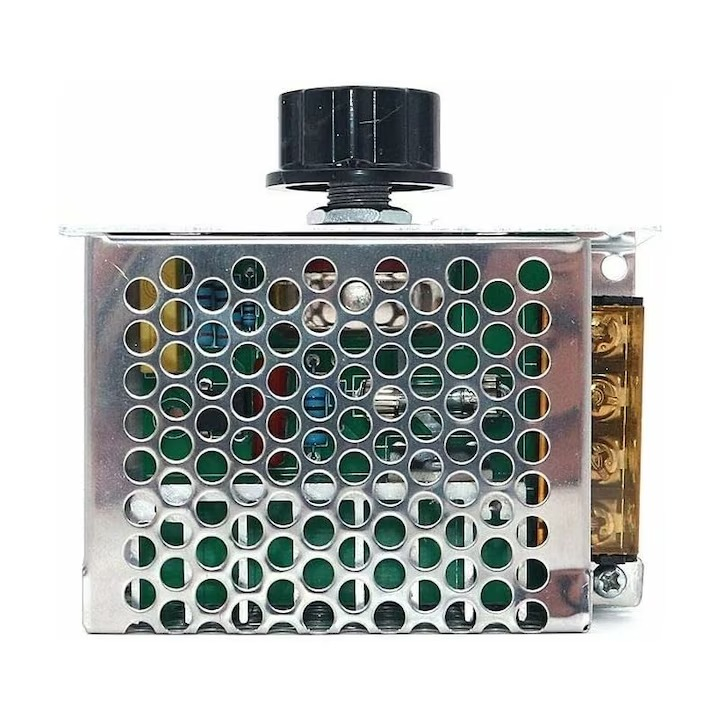

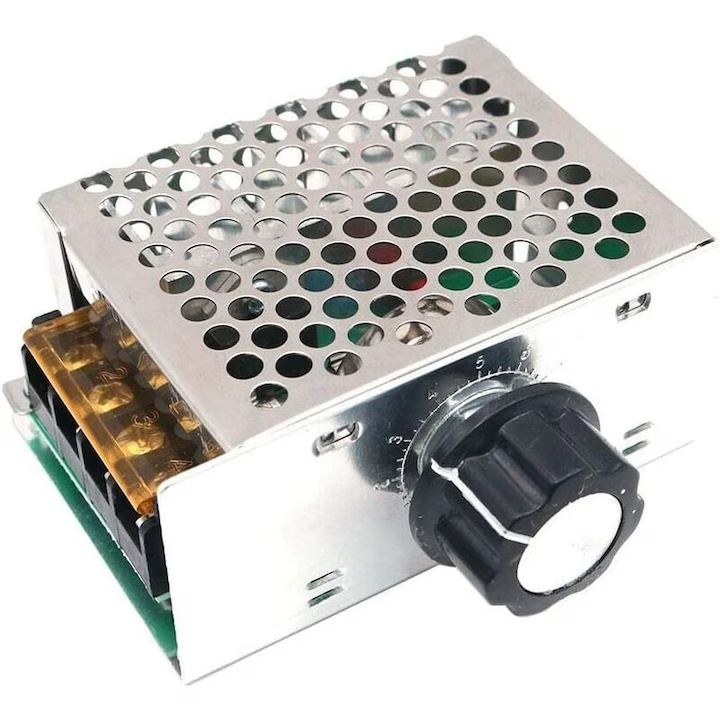

Regulatorul de tensiune AC 220V cu SCR BTA41600B este utilizat pentru reglarea tensiunii de iesire in aplicatii cu sarcini rezistive compatibile, precum rezistente electrice, incalzitoare, lampi cu incandescenta sau alte consumatoare AC potrivite pentru control prin SCR. Se poate folosi pentru control turatie motoare, control temperatura la rezistente de incalzire, becuri, etc.

Reglajul se face prin potentiometru, tensiunea de iesire putand fi ajustata in intervalul AC 10-220V, in functie de sarcina conectata. Modulul are o eficienta de 90% si vine in varianta cu carcasa de protectie.

Specificatii tehnice:

• Tip produs: regulator tensiune AC cu SCR
• Model SCR: BTA41600B
• Tensiune de lucru: AC 220V
• Domeniu reglare tensiune: AC 10-220V
• Putere maxima: 4000W (sarcina rezistiva)
• Eficienta: 90%
• Dimensiuni modul: 85 x 55 x 38mm
• Diametru interior buton potentiometru: 6mm

Continut pachet:

• 1 x regulator tensiune AC 220V cu SCR, cu carcasa

Instructiuni de montaj:

1. Se conecteaza regulatorul doar la reteaua AC 220V.

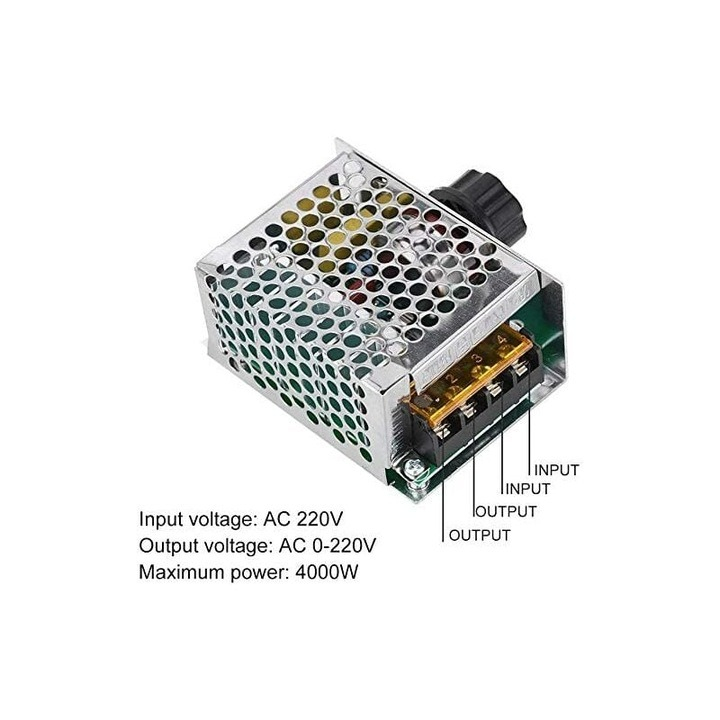

2. Se conecteaza sarcina la iesirea regulatorului, respectand schema de pe modul.
3. Se verifica toate conexiunile inainte de alimentarea de la retea.
4. Se asigura racire si ventilatie suficiente, mai ales la sarcini mari.

Utilizare:

Se regleaza tensiunea de iesire din potentiometru, fara a depasi limitele consumatorului conectat. Produsul se utilizeaza in principal cu sarcini rezistive compatibile.

Recomandari si precautii:

• Nu se ating placa sau bornele cat timp modulul este alimentat.
• Nu se realizeaza conexiuni cat timp produsul este conectat la retea.
• Instalarea trebuie realizata de persoane autorizate sau cu experienta in lucrul cu tensiuni periculoase.
• Puterea sarcinii conectate nu trebuie sa depaseasca 4000W.
• Se foloseste produsul in principal cu sarcini rezistive; alte tipuri de sarcini pot necesita verificari suplimentare de compatibilitate.

Compatibilitate:

• Sarcini rezistive: rezistente electrice, incalzitoare, lampi cu incandescenta
• Aplicatii de control turatie motoare sau control temperatura
