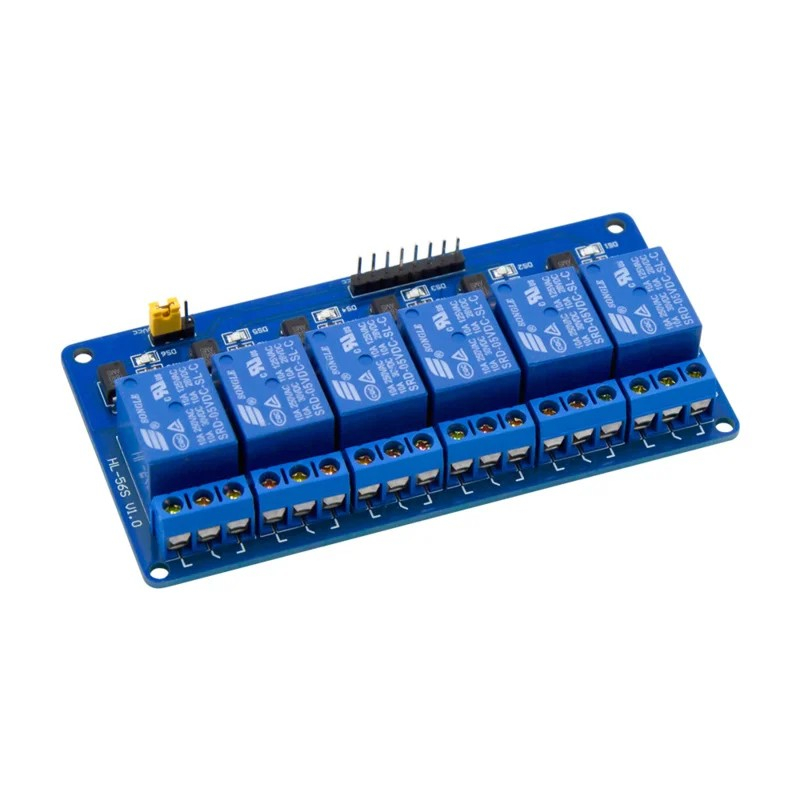

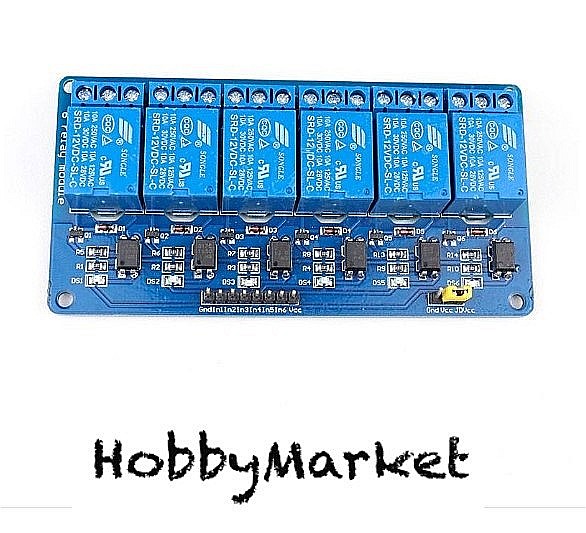

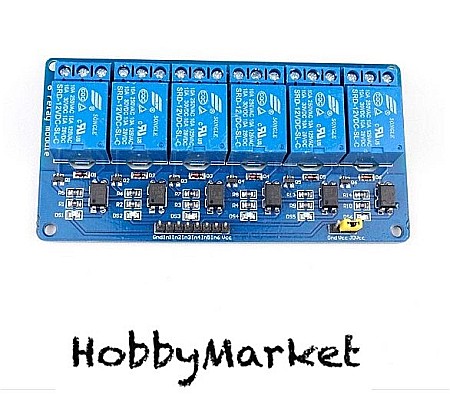

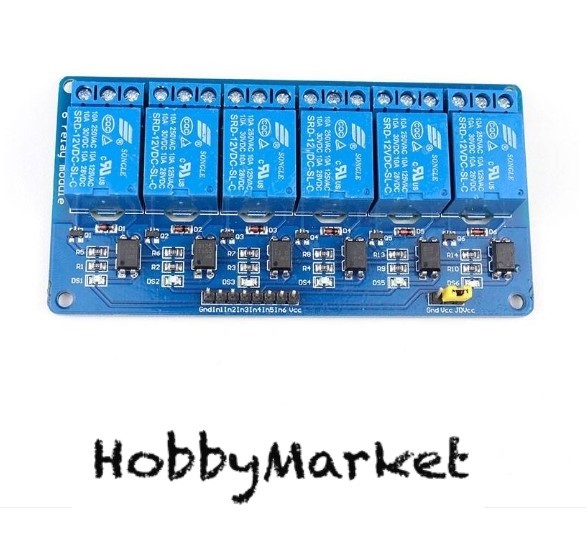

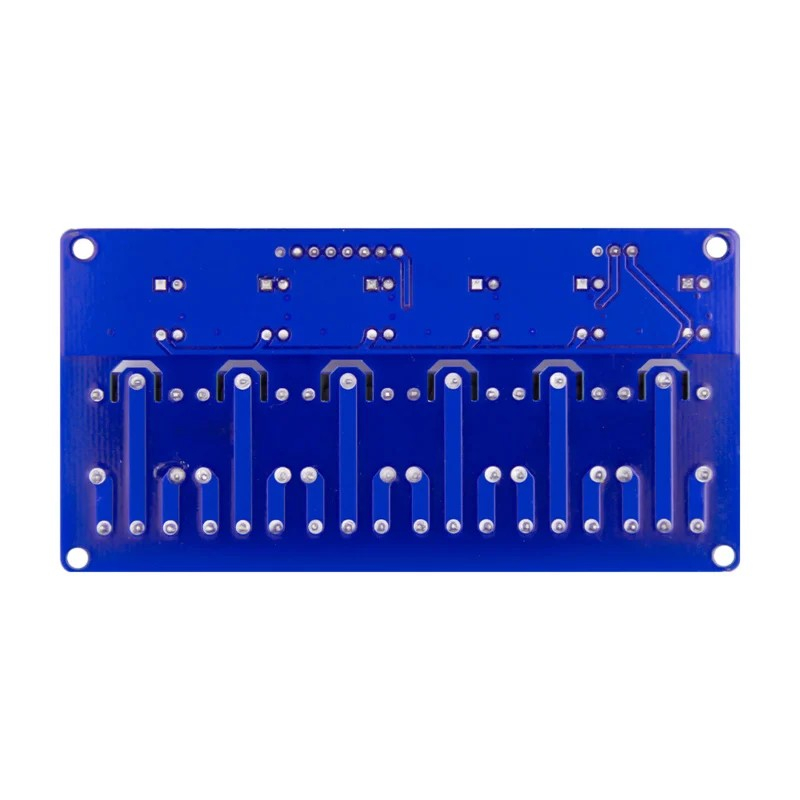

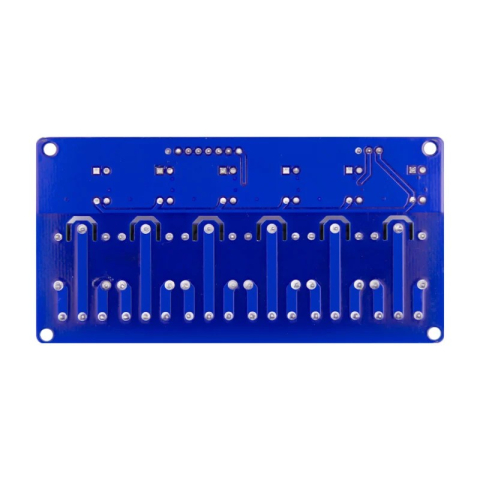

Modulul cu 6 relee 5V este utilizat pentru comanda separata a mai multor sarcini electrice prin semnale digitale de control. Este potrivit pentru proiecte cu Arduino, microcontrolere, automatizari, sisteme smart home, control iluminat, motoare, electrovalve, pompe sau alte echipamente compatibile.

Fiecare canal are releu propriu, indicator luminos de stare si iesire cu contacte pentru conectarea sarcinii. Modulul foloseste izolare prin optocuplor, ceea ce ajuta la separarea semnalului de control de partea de comanda a releelor si reduce interferentele in utilizare.

Intrarea poate fi conectata direct la porturile digitale ale unui microcontroler sau la un circuit logic compatibil. Conform specificatiilor furnizate, releul este activat la semnal de nivel inalt si eliberat la semnal de nivel scazut. Daca placa livrata are marcaje sau documentatie diferita pentru declansare pe nivel LOW, se respecta marcajele placii.

Specificatii tehnice:

• Tip produs: modul releu cu optocuplor
• Model compatibil: KY-019
• Numar canale: 6
• Tensiune alimentare: 5V DC
• Curent consumat: aprox. 70mA / canal
• Contacte releu: NO, COM, NC pentru fiecare canal
• Capacitate contacte releu: 10A 250V AC, 10A 125V AC, 10A 30V DC, 10A 28V DC
• Semnal intrare: compatibil cu microcontrolere, porturi IO si circuite digitale
• Tip comanda: nivel inalt activare, nivel scazut dezactivare, conform specificatiilor furnizate
• Izolare: prin optocuplor
• Indicator stare releu: da, pentru fiecare canal
• Circuit comanda releu: cu tranzistor 8050
• Montaj: gauri de fixare pe placa
• Conector alimentare separata relee: JD-VCC, daca este prezent pe varianta livrata

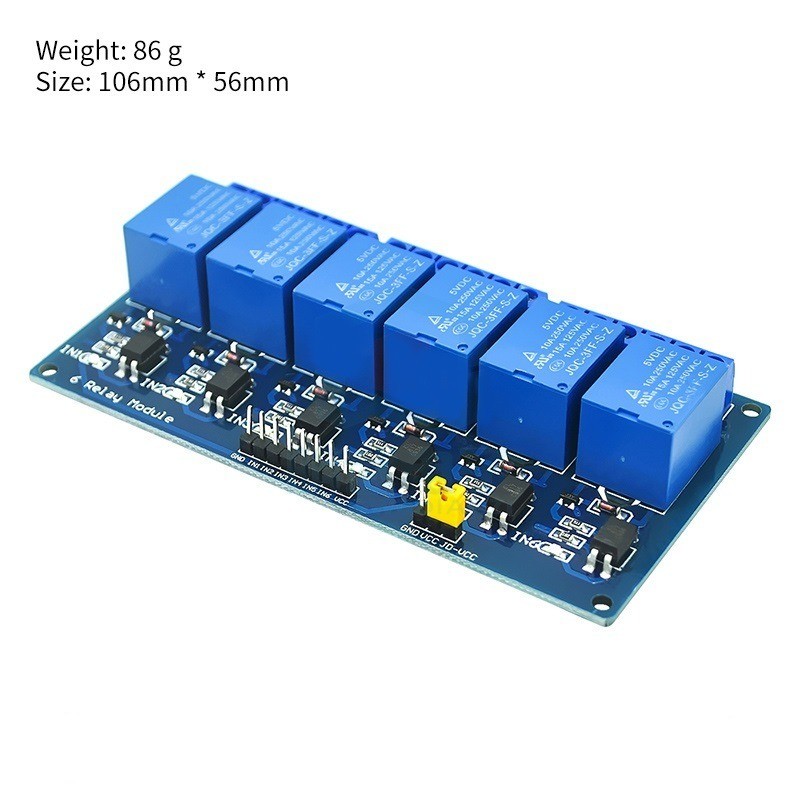

• Dimensiuni: de verificat pe produs; dimensiunea 1.8cm x 4.0cm x 1.9cm din specificatia furnizorului nu pare corespunzatoare pentru o placa cu 6 relee

Instructiuni de montaj / utilizare:

• Alimentati modulul la 5V DC, respectand polaritatea.
• Conectati intrarile IN1-IN6 la porturile digitale ale microcontrolerului sau circuitului de comanda.
• Conectati sarcinile la contactele NO, COM sau NC, in functie de modul de lucru dorit.
• Verificati daca varianta livrata declanseaza la nivel HIGH sau LOW, conform marcajelor si testarii placii.
• Nu depasiti capacitatea contactelor releului: 10A 250V AC sau 10A 30V DC, in functie de aplicatie.
• Pentru sarcini la tensiune periculoasa sau curenti mari, montajul trebuie realizat de o persoana competenta.
• Instalati produsul conform scopului pentru care a fost proiectat; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.
