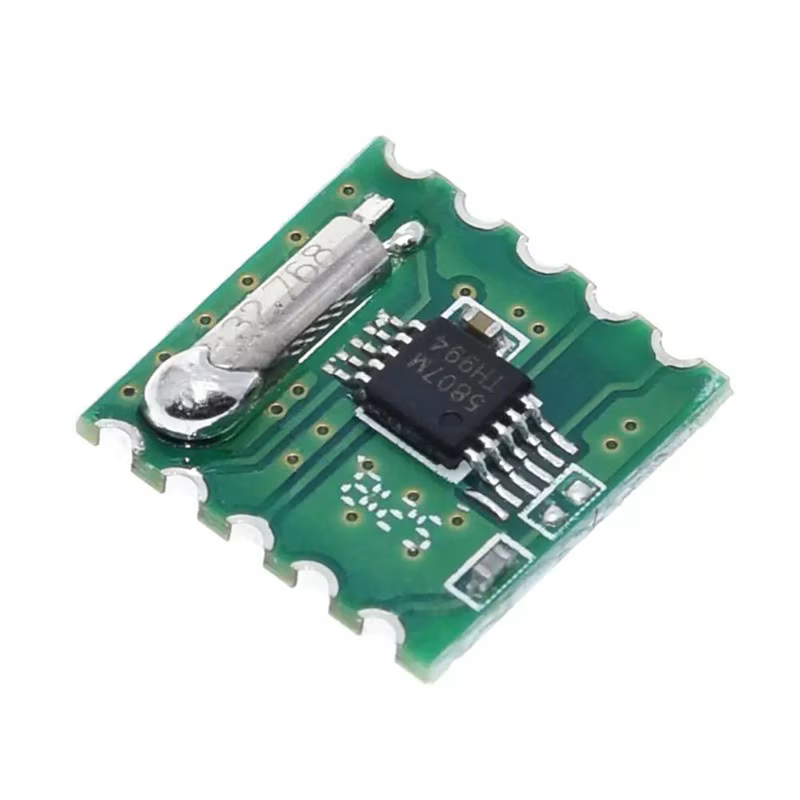

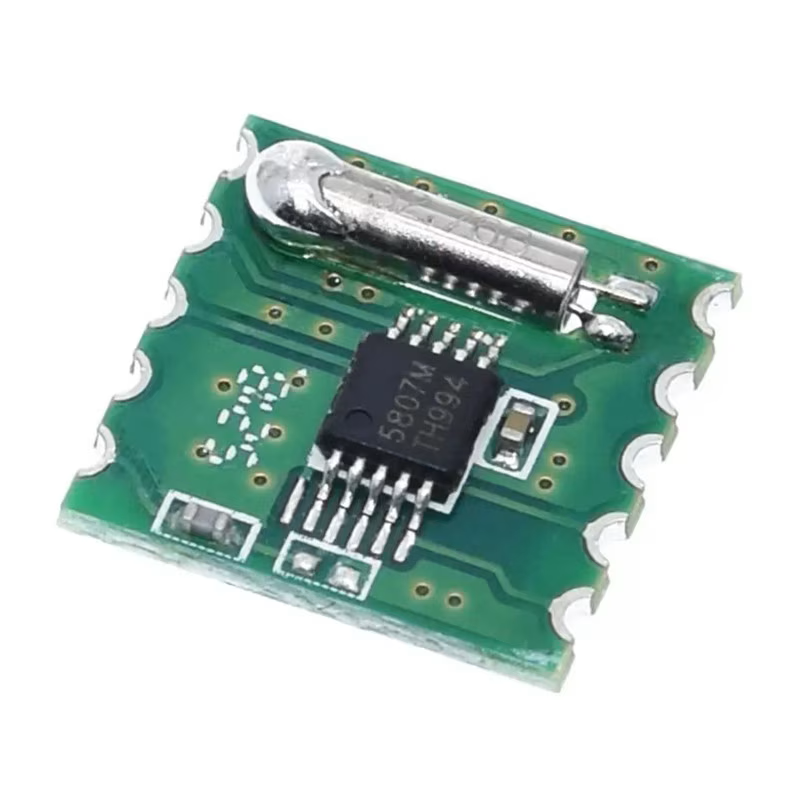

Modulul RRD-102 V2.0 este un receptor radio FM stereo compact, realizat in jurul circuitului integrat RDA5807M. Este destinat integrarii in proiecte electronice, echipamente audio portabile, sisteme cu microcontroler si aplicatii care necesita receptie radio FM intr-un format redus.

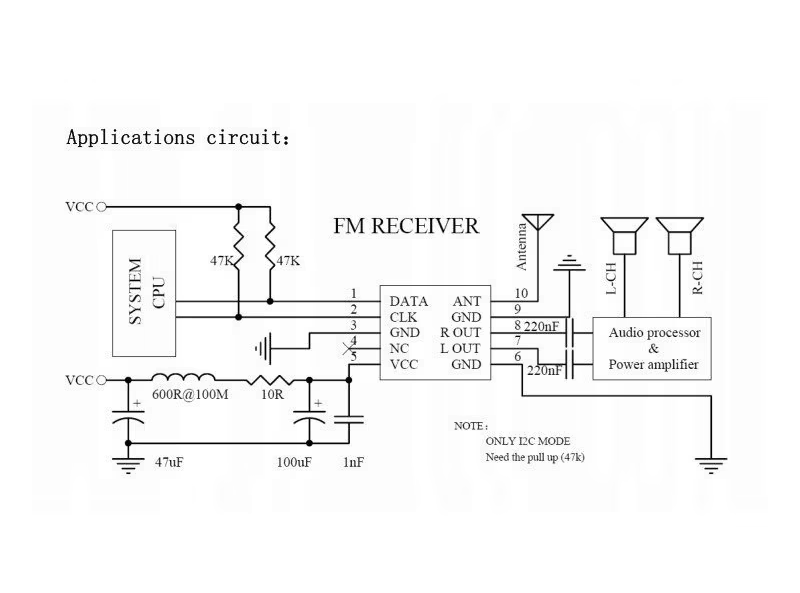

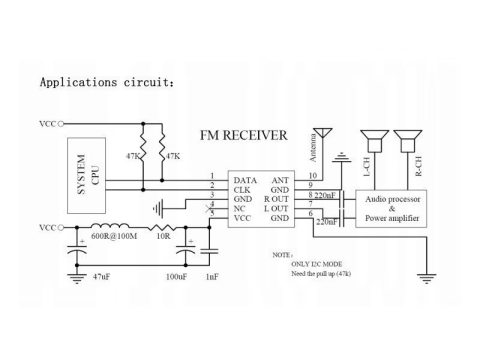

Comunicarea si configurarea se realizeaza prin interfata seriala I2C, permitand controlul frecventei, volumului si functiilor disponibile prin intermediul unui microcontroler compatibil.

Modulul acopera banda FM globala 76-108MHz, inclusiv domeniile utilizate in Japonia, Europa si Statele Unite. Circuitul integreaza sintetizatorul digital de frecventa, convertorul analog-digital, regulatorul LDO si functii de procesare audio.

Iesirea audio este proiectata pentru sarcini de 32Ω, permitand conectarea directa a unor casti compatibile, fara un amplificator audio extern in aplicatiile cu nivel redus de putere.

Specificatii tehnice:

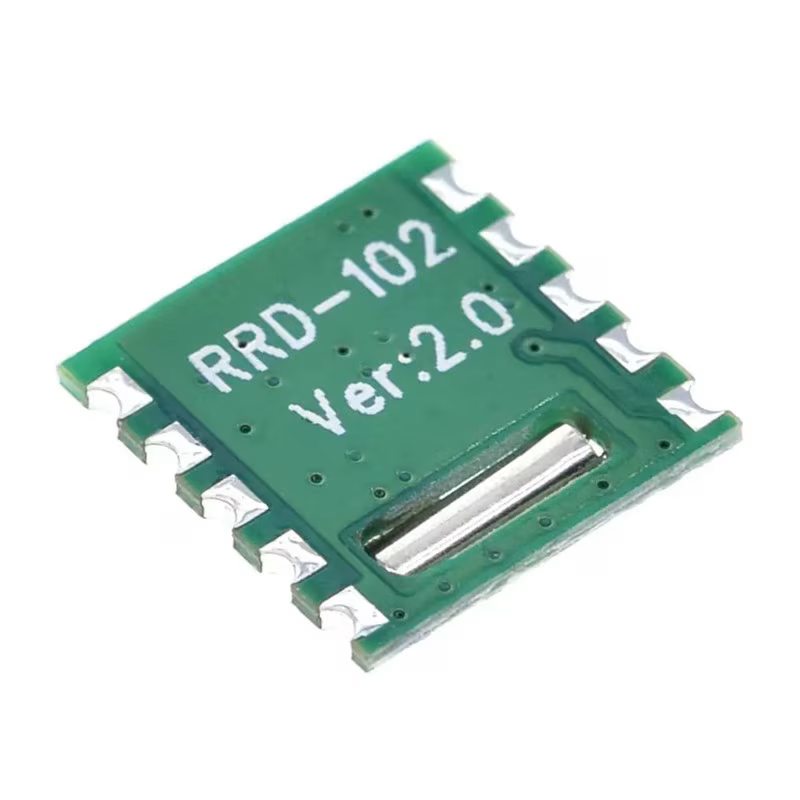

• Model modul: RRD-102 V2.0
• Circuit integrat: RDA5807M
• Tip modul: receptor radio FM stereo
• Banda de frecventa: 76-108MHz
• Interfata de comunicare: I2C
• Tensiune de alimentare: 2.7-3.6V DC
• Tensiune recomandata: 3.3V DC
• Impedanta iesire audio: 32Ω

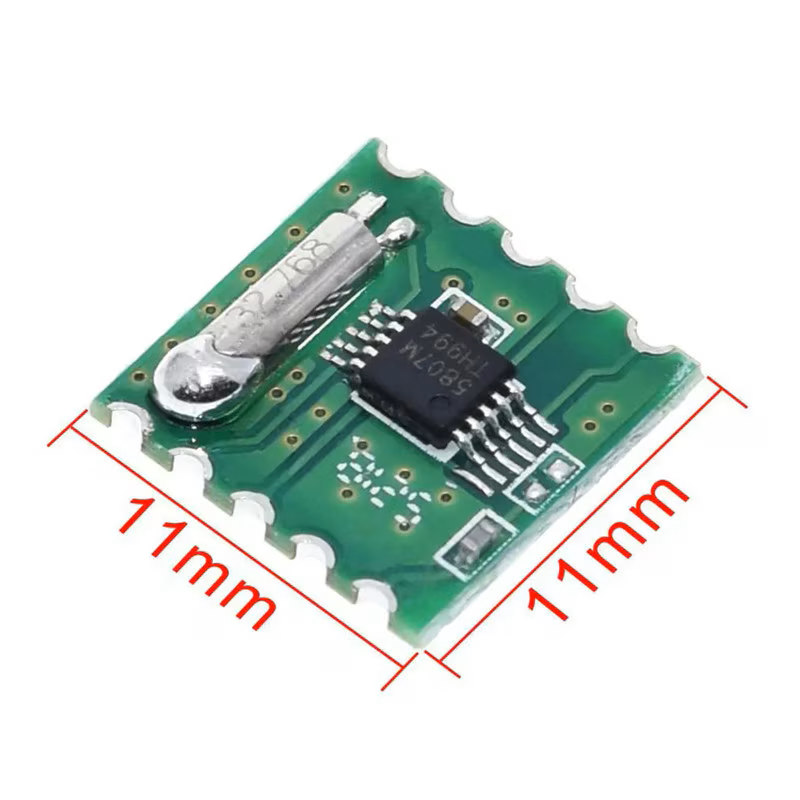

• Dimensiuni maxime: 11x11.2mm
• Functii integrate: reducere zgomot, soft mute, amplificare bas
• Circuite integrate: convertor A/D, sintetizator digital de frecventa si regulator LDO
• Suport ceas de referinta extern: da
• Consum: redus
• Sensibilitate: ridicata
• Imunitate la interferente: ridicata
• Capsula: format universal 102BC;
• Componente externe: necesita putine componente periferice;
• Zgomot: nivel redus.

Aplicatii recomandate:

• radiouri FM controlate cu microcontroler;

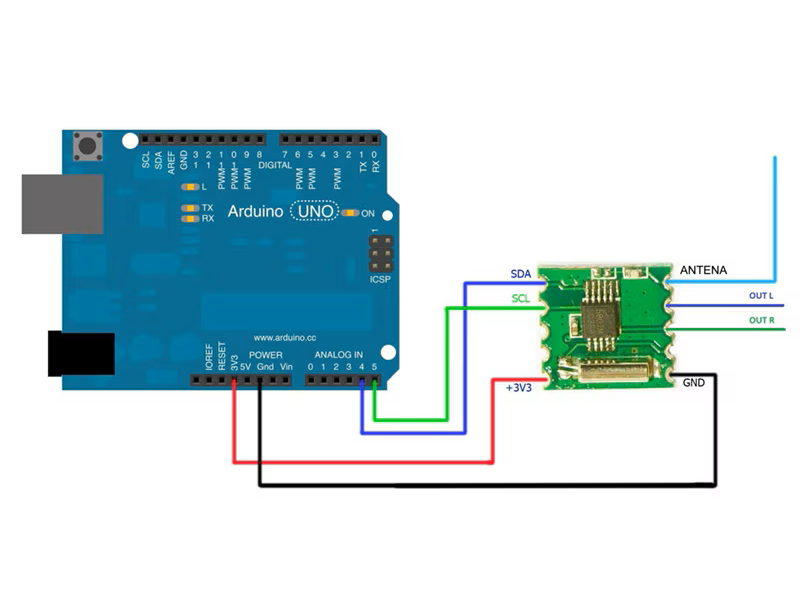

• proiecte cu Arduino, ESP32 si alte placi de dezvoltare cu nivel logic compatibil;
• echipamente audio portabile;
• sisteme de navigatie si multimedia;
• casti si receptoare audio wireless FM;
• dispozitive electronice si proiecte DIY.

Instructiuni de montaj / utilizare:

• Alimentati modulul numai la o tensiune cuprinsa intre 2.7V si 3.6V DC.
• Utilizati, de preferinta, o alimentare stabilizata de 3.3V.
• Nu conectati direct modulul la o sursa de 5V.
• Verificati nivelurile logice ale interfetei I2C inainte de conectarea la placi care functioneaza la 5V.

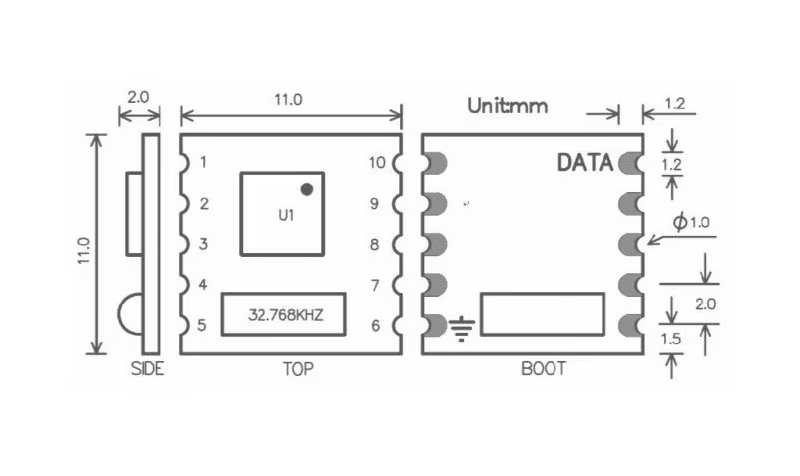

• Consultati schema pinilor modulului inainte de lipire si conectare.
• Evitati inversarea polaritatii si scurtcircuitarea iesirilor audio.
• Realizati montajul si configurarea printr-o persoana competenta; conectarea incorecta poate deteriora modulul.
