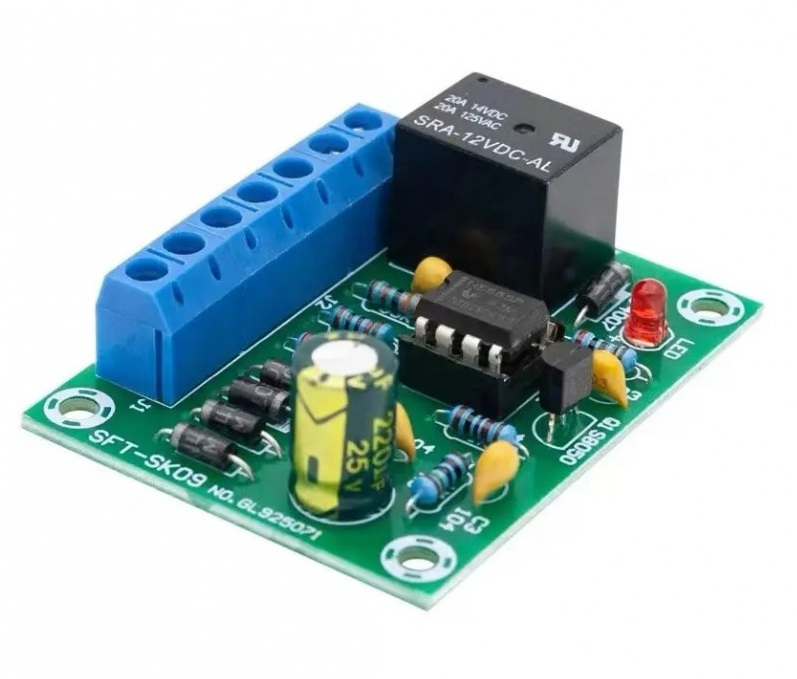

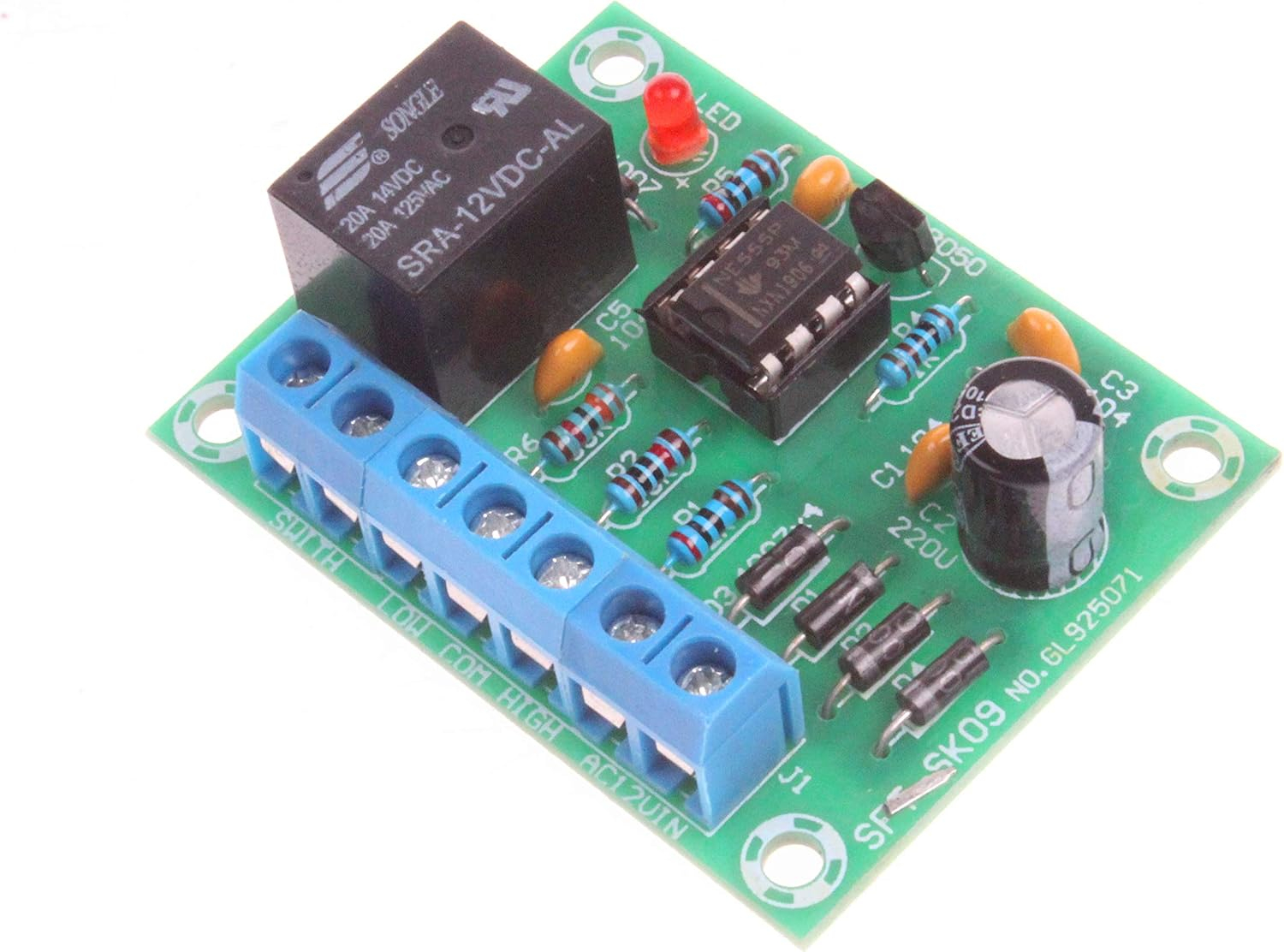

Controlerul de nivel reactioneaza la contactul apei cu punctele de detectie si modifica starea circuitului extern conectat la releu. Echipamentul poate fi pornit sau oprit automat, reducand necesitatea supravegherii permanente a nivelului din rezervor.

Specificatii tehnice:

• Tip produs: modul automat pentru controlul nivelului apei

• Configuratie: asamblat

• Tensiune de alimentare: 12V AC sau 10-14V DC

• Tip iesire: releu

• Curent sarcina: sub 10A

• Tensiune sarcina AC: sub 250V AC

• Tensiune sarcina DC: sub 28V DC

• Dimensiuni: 51x40x18mm

• Distanta intre gaurile de montare: 44x33mm

• Greutate neta: 20g

Continut pachet:

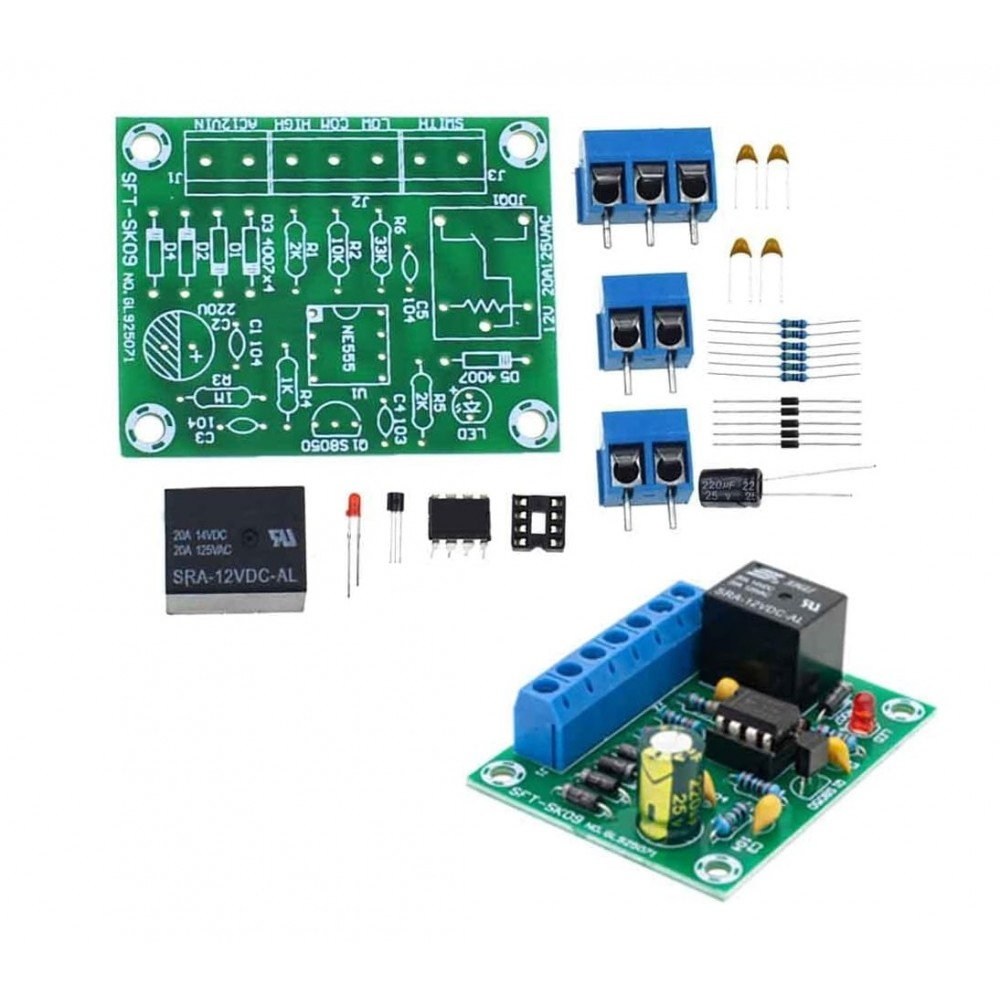

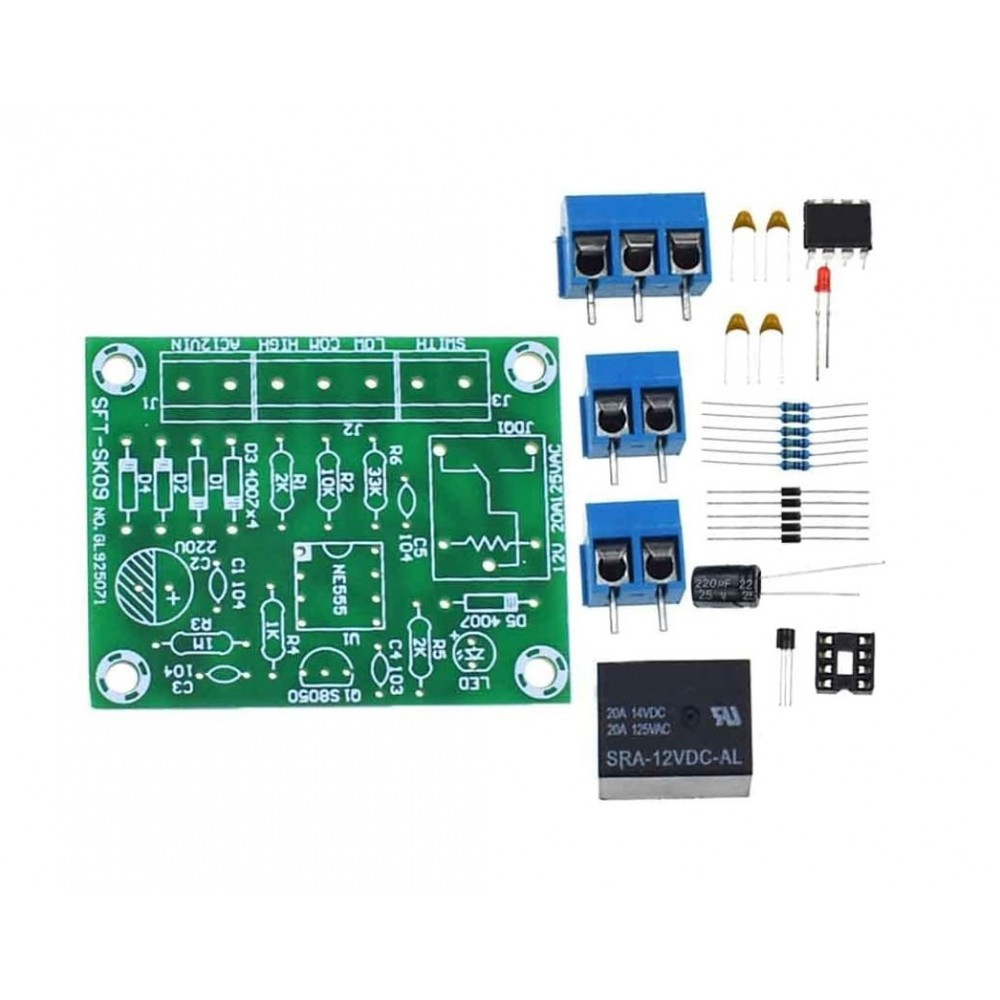

• 1 x Modul asamblat pentru controlul automat al nivelului apei

Instructiuni de montaj:

1. Modulul se fixeaza intr-o carcasa uscata, folosind distantieri si gaurile de montare.

2. Sursa de alimentare se verifica pentru compatibilitate cu valorile din specificatii.

3. Alimentarea se conecteaza numai la bornele corespunzatoare, conform marcajelor de pe placa.

4. Electrozii de detectie se pozitioneaza la nivelurile necesare si se conecteaza conform schemei circuitului.

5. Contactele releului se introduc in circuitul de comanda al pompei sau electrovalvei.

6. Pentru motoare, pompe sau alte sarcini cu un curent mare la pornire se utilizeaza un contactor dimensionat corespunzator.

7. Conexiunile se verifica electric inainte de alimentare, apoi se testeaza detectia nivelului si comutarea releului.

Utilizare:

Pozitia electrozilor stabileste punctele la care modulul reactioneaza la nivelul apei. Dupa conectare, controlul se realizeaza autonom, iar LED-ul montat pe placa permite observarea vizuala a starii de functionare.

Recomandari si precautii:

• Modulul nu este impermeabil si trebuie protejat impotriva apei, condensului si umezelii.

• Limitele electrice ale releului nu reprezinta tensiunea de alimentare a placii.

• La comutarea tensiunii de retea, pe placa pot exista zone cu potential electric periculos.

• Placa si bornele nu se ating in timpul functionarii.

• Circuitul se protejeaza cu o siguranta dimensionata pentru sarcina conectata.

• Electrozii trebuie verificati periodic pentru depuneri si coroziune.

• Montajul circuitelor care utilizeaza tensiune de retea trebuie realizat de o persoana calificata.
