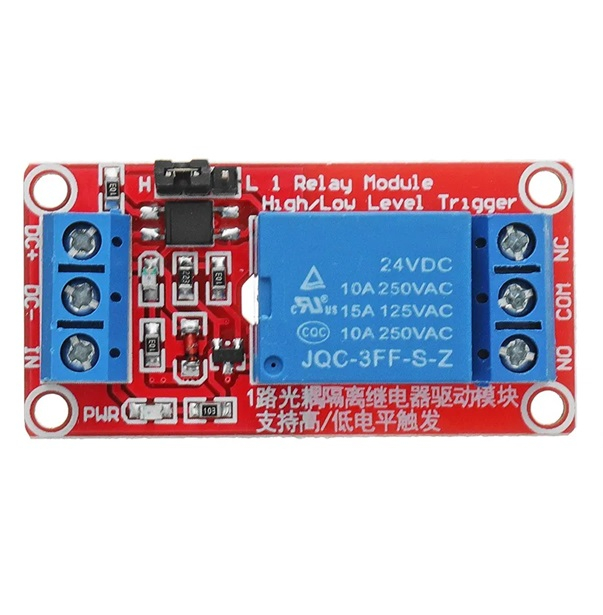

Modulul releu 1 canal 24V cu optocuplor este utilizat pentru comutarea unei sarcini electrice printr-un semnal de control. Modulul foloseste releu SRD-24VDC-SL-C si permite selectarea modului de declansare: nivel ridicat sau nivel scazut.

Caracteristici principale:

• 1 canal releu
• Tensiune alimentare modul: 24V DC
• Releu: SRD-24VDC-SL-C
• Izolare prin optocuplor
• Mod declansator: nivel ridicat/nivel scazut
• Selectie trigger prin jumper HIGH/LOW
• Iesire releu cu contacte NO, COM, NC
• Potrivit pentru automatizari, control sarcini, circuite electronice si proiecte DIY

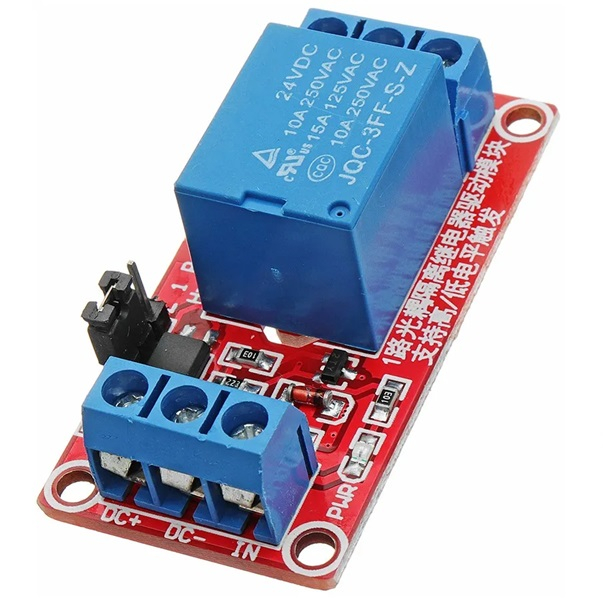

Interfata modul:

• DC+: alimentare pozitiva 24V DC
• DC-: alimentare negativa / GND
• IN: intrare semnal de control

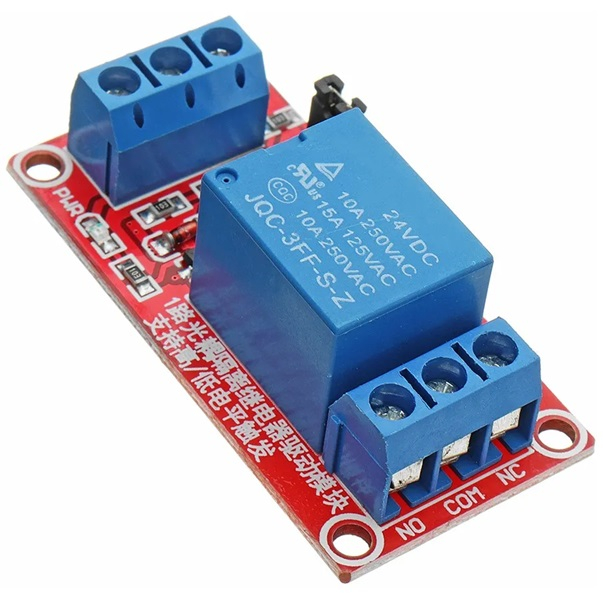

Iesire releu:

• NO: contact normal deschis; se inchide cu COM cand releul este activat
• COM: contact comun
• NC: contact normal inchis; este conectat cu COM cand releul este dezactivat

Capacitate contacte releu:

• 10A @ 250V AC
• 10A @ 125V AC
• 10A @ 30V DC
• 10A @ 28V DC

Specificatii tehnice:

• Tip produs: modul releu cu optocuplor
• Numar canale: 1 canal
• Tensiune alimentare: 24V DC
• Model releu: SRD-24VDC-SL-C
• Tip comanda: HIGH/LOW selectabil
• Mod declansator: nivel ridicat/nivel scazut
• Contacte iesire: NO/COM/NC
• Dimensiuni modul: 50x25x18.5mm

Instructiuni de montaj / utilizare:

1. Conecteaza alimentarea de 24V DC la bornele DC+ si DC-.
2. Conecteaza semnalul de comanda la pinul IN.
3. Selecteaza din jumper modul de declansare: HIGH pentru nivel ridicat sau LOW pentru nivel scazut.
4. Pentru comutare normala, conecteaza sarcina pe COM si NO; circuitul se inchide cand releul este activat.
5. Pentru circuit inchis in repaus, conecteaza sarcina pe COM si NC; circuitul se deschide cand releul este activat.
6. Verifica tensiunea si curentul sarcinii inainte de conectare si nu depasi capacitatea contactelor releului.
