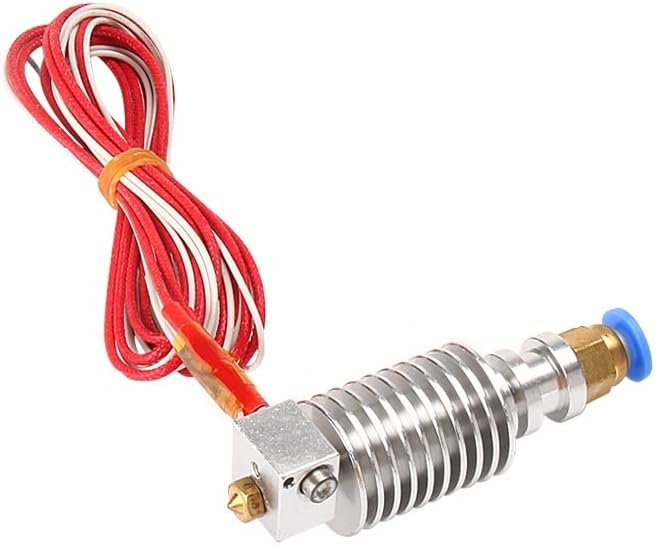

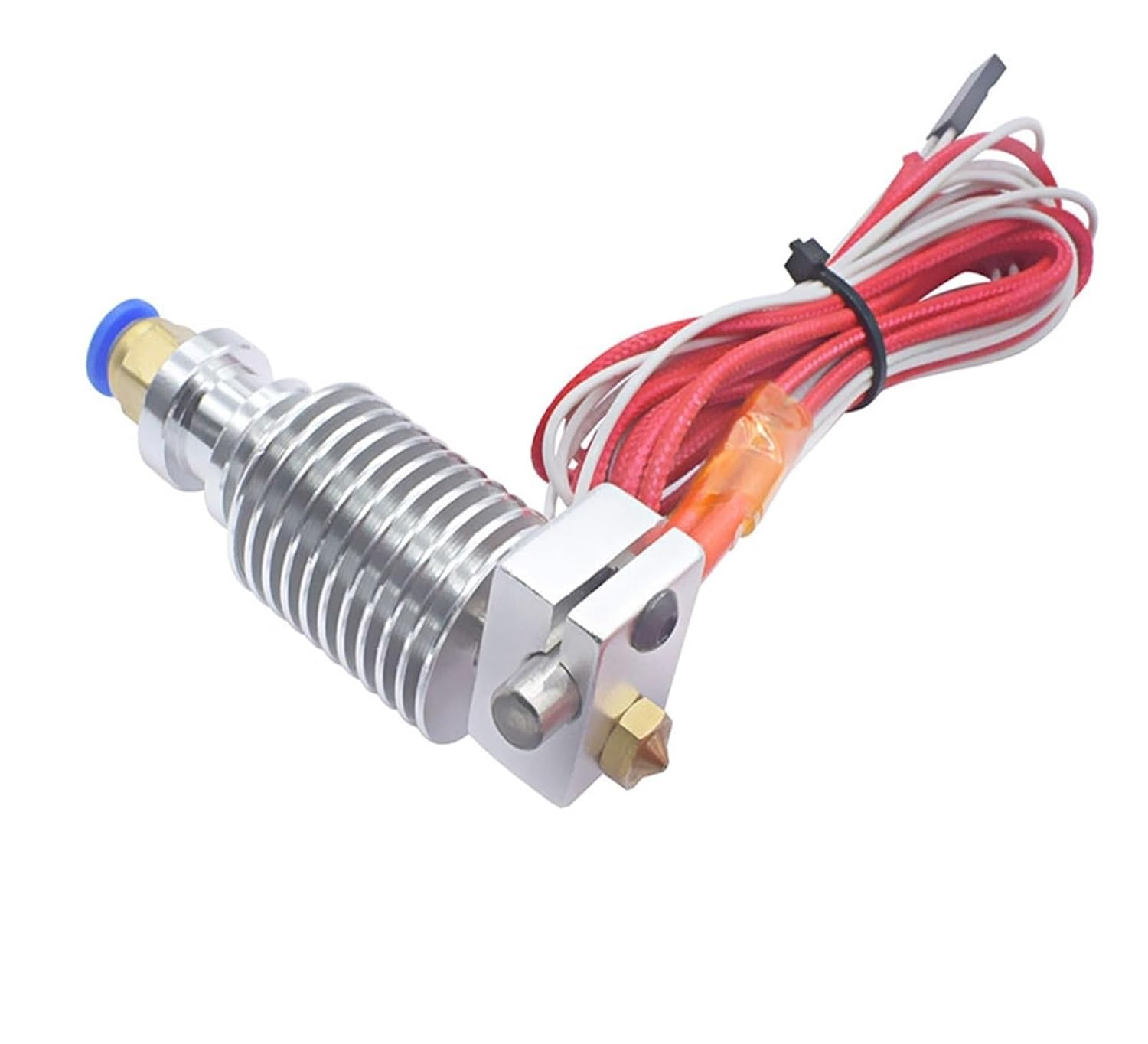

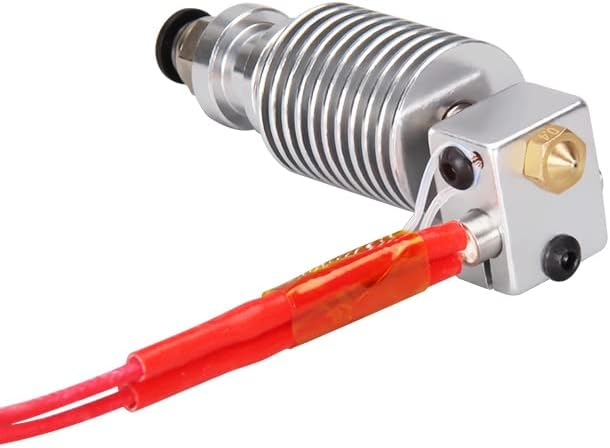

Capul de printare hotend V6 Bowden este configurat pentru alimentarea filamentului de 1.75mm prin tub PTFE si conector pneumatic. Ansamblul include componentele principale pentru incalzirea, masurarea temperaturii si extrudarea filamentului.

Specificatii tehnice:

• Tip produs: cap printare / hotend Bowden
• Configuratie: tip V6, varianta remote
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Termistor: NTC 3950, 100K
• Dimensiuni bloc incalzire: 20x16x12mm
• Material radiator: aliaj de aluminiu
• Conector pneumatic: PC4-01, filet 10mm

Continut pachet:

• Hotend V6 cu radiator
• Duza de 0.4mm
• Bloc de incalzire
• Rezistenta de incalzire 12V 40W
• Termistor NTC 3950 100K
• Tija heatbreak
• Conector pneumatic PC4-01

Compatibilitate:

• Sisteme Bowden care folosesc un hotend tip V6 pentru filament de 1.75mm

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Asigurati racirea radiatorului cu un ventilator adecvat inainte de utilizare.
• Introduceti tubul PTFE compatibil complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea racirii, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
