Blocul de incalzire V5 este componenta hotendului care sustine cartusul de incalzire, senzorul de temperatura, duza si tija heatbreak, asigurand transferul caldurii catre zona de topire a filamentului.

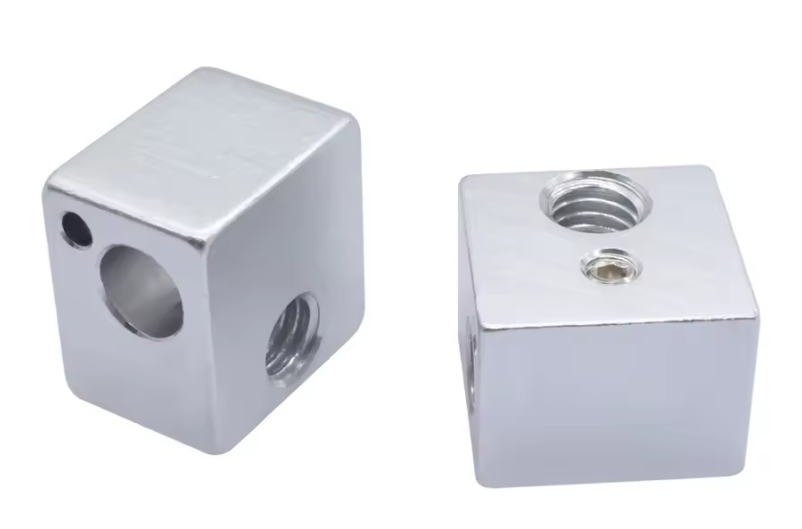

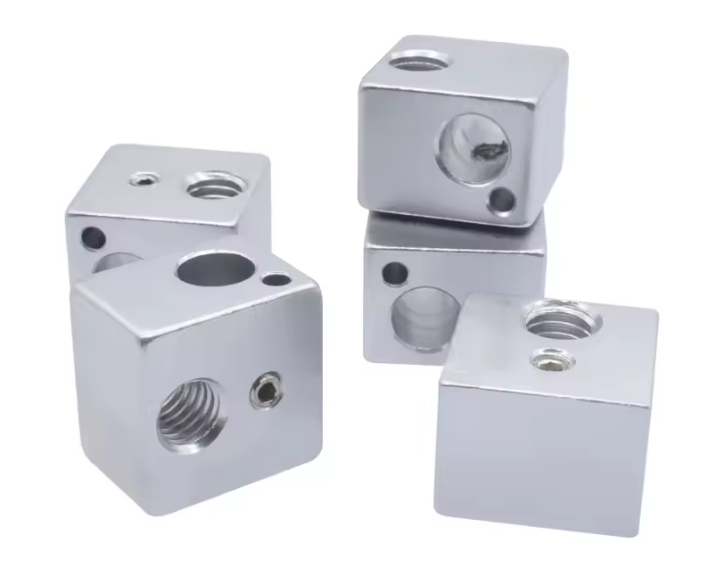

Blocul este realizat din aluminiu, are dimensiuni de 16x16x12mm si finisaj argintiu. Formatul compact este utilizat la hotenduri de tip V5, J-head si la anumite ansambluri pentru imprimante MakerBot.

Filetul principal M6 este destinat montarii duzei si a tijei heatbreak. Blocul dispune de un orificiu cu diametrul de aproximativ 6mm pentru cartusul de incalzire si de un orificiu de aproximativ 3mm pentru senzorul de temperatura.

Specificatii tehnice:

• Tip produs: bloc de incalzire pentru hotend
• Model: V5
• Material: aluminiu
• Culoare: argintiu
• Dimensiuni: 16x16x12mm
• Filet pentru duza si tija heatbreak: M6
• Diametru orificiu cartus de incalzire: 6mm
• Diametru orificiu senzor de temperatura: 3mm
• Filet pentru fixarea cartusului: M3

Compatibilitate:

• Hotenduri de tip V5
• Ansambluri de tip J-head
• Anumite hotenduri pentru imprimante MakerBot
• Duze standard cu filet M6
• Tije heatbreak cu filet exterior M6 in zona de montare
• Cartuse de incalzire cu diametrul de 6mm
• Senzori de temperatura compatibili cu un orificiu de aproximativ 3mm

Compatibilitatea nu este determinata doar de modelul imprimantei. Verificati dimensiunile blocului, diametrul cartusului, filetul duzei si diametrul senzorului inainte de achizitie.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati alimentarea inainte de montaj.
• Asteptati racirea completa a hotendului inainte de manipulare.
• Montati duza si tija heatbreak in orificiul filetat M6.
• Introduceti complet cartusul de incalzire in orificiul de 6mm.
• Fixati cartusul cu un surub M3 compatibil, fara a deteriora carcasa sau cablurile.
• Introduceti senzorul de temperatura in orificiul dedicat.
• Asigurati senzorul conform sistemului de prindere al hotendului.
• Pozitionati cablurile astfel incat sa nu intre in contact cu blocul incalzit sau cu piesele mobile.
• Efectuati strangerea la cald a duzei conform instructiunilor producatorului hotendului.
• Verificati citirea corecta a temperaturii inainte de activarea incalzirii.
• Efectuati calibrarea PID dupa inlocuirea blocului de incalzire.
• Nu incalziti blocul fara senzorul de temperatura conectat si configurat corect.

Continut pachet:

• 1 x bloc de incalzire V5 din aluminiu, 16x16x12mm
