Rezistenta electrica a termistorului scade odata cu cresterea temperaturii, iar placa de control interpreteaza aceasta variatie pentru monitorizarea si reglarea sistemului de incalzire. Produsul poate fi utilizat pentru inlocuirea unui termistor NTC 100K B3950 cu parametri si conector compatibili.

Profilul senzorului trebuie configurat corect in firmware, deoarece utilizarea unei setari destinate altui tip de termistor poate determina afisarea incorecta a temperaturii.

Caracteristici principale:

• Permite monitorizarea temperaturii in sistemele de incalzire ale imprimantelor 3D.
• Ofera o precizie de ±1% pentru valoarea rezistentei.
• Cablul de 1m permite realizarea traseului pana la placa de control.
• Conectorul Dupont faciliteaza conectarea la intrarile compatibile.
• Poate fi utilizat pentru masurarea temperaturilor de pana la +300°C.
• Coeficientul negativ determina scaderea rezistentei electrice la cresterea temperaturii.

Specificatii tehnice:

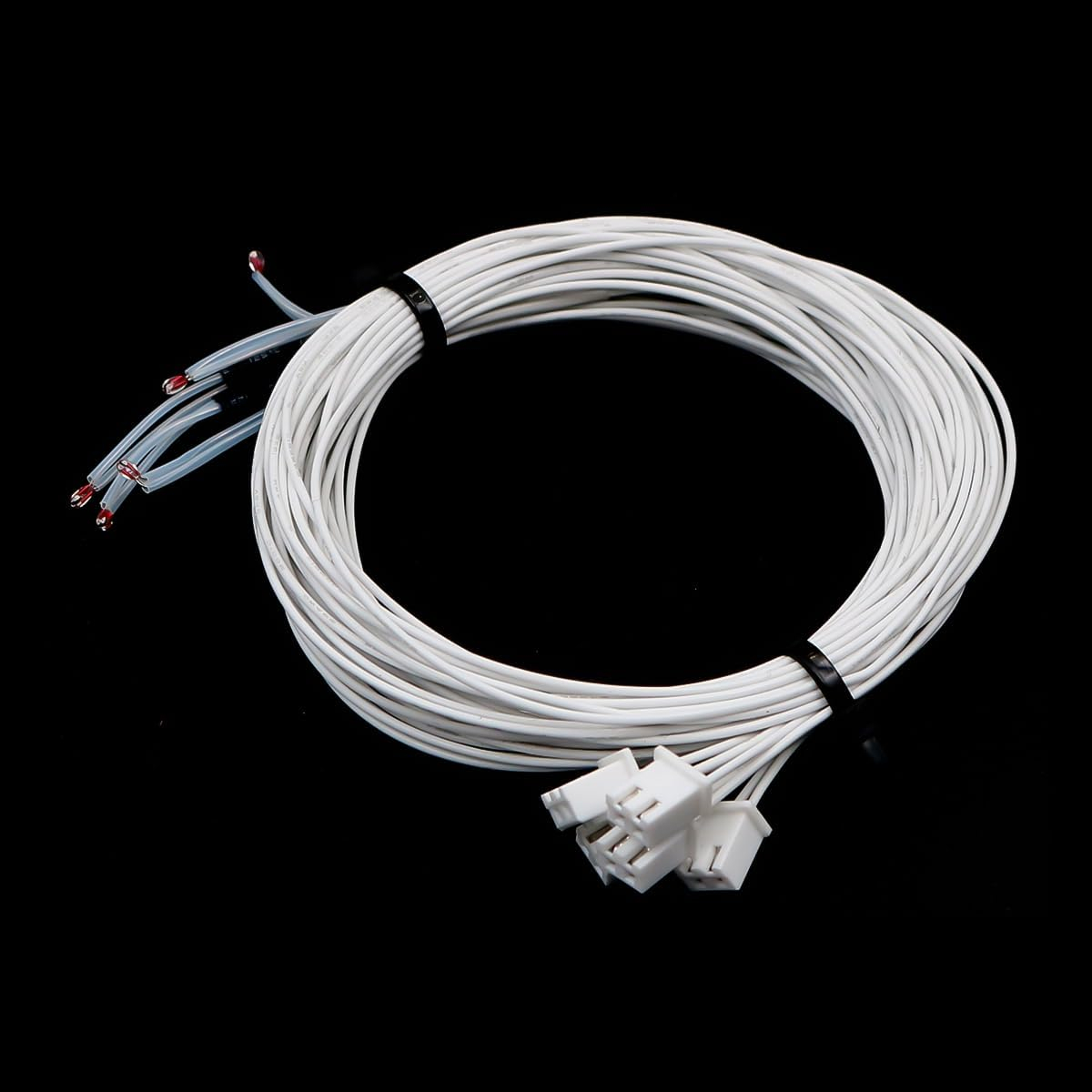

• Tip produs: senzor de temperatura / termistor.
• Tip termistor: NTC.
• Rezistenta nominala: 100kΩ la 25°C.
• Precizia rezistentei: ±1%.
• Coeficient B: B25/50 = 3950K.
• Toleranta coeficientului B: ±1%.
• Interval temperatura de lucru: -40...+300°C.
• Putere nominala maxima: 45mW.
• Coeficient de temperatura al rezistentei: -2...-5%/°C.

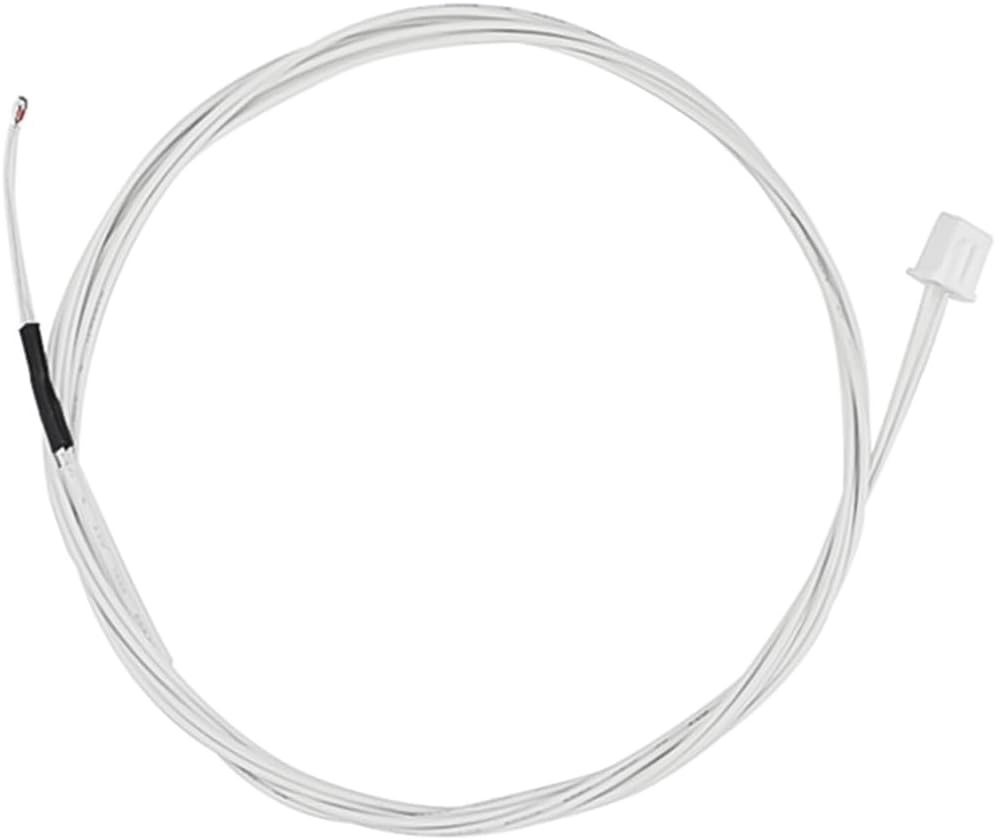

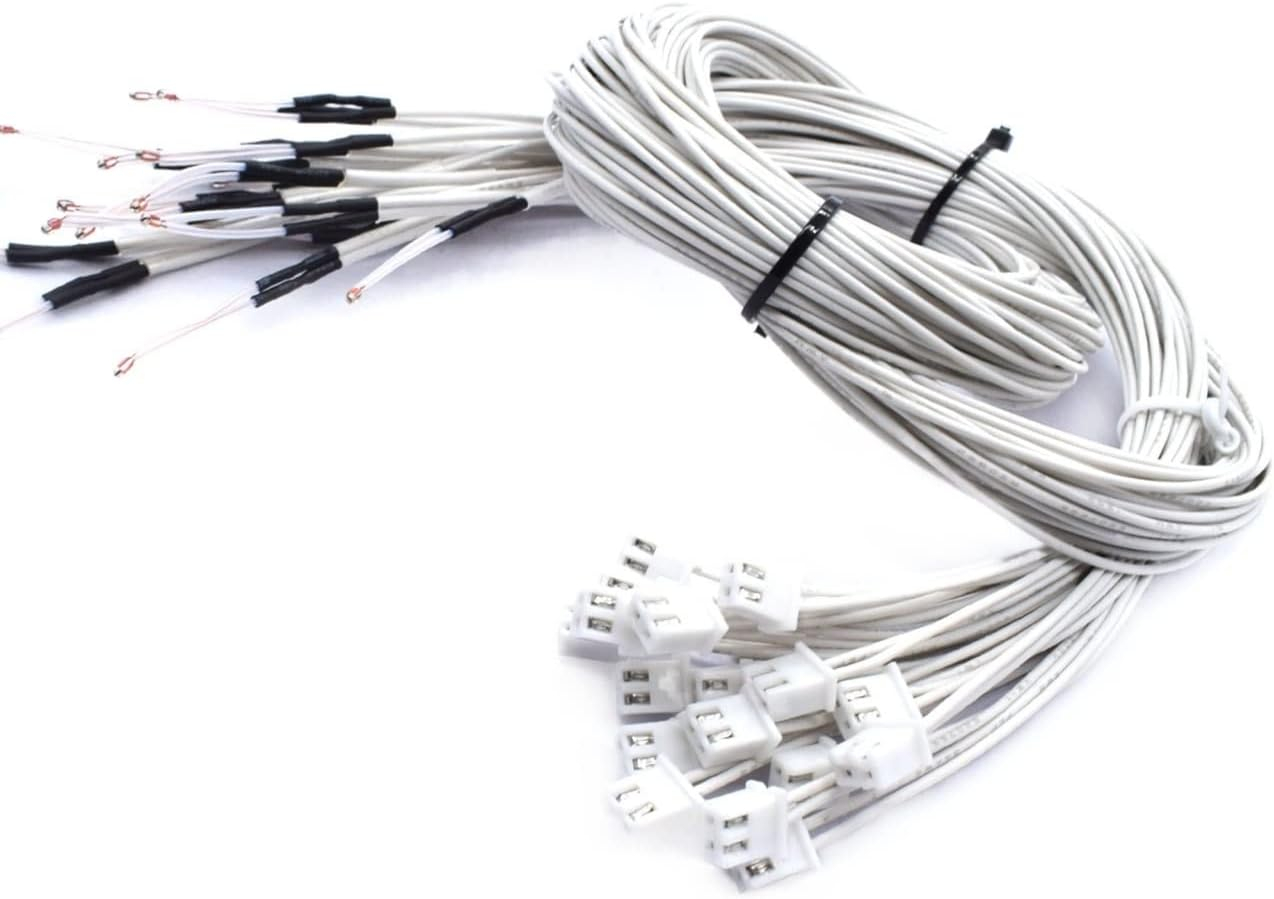

• Lungime cablu: 1m.
• Culoare cablu: alb.
• Conector: Dupont.

Instructiuni de montaj:

1. Imprimanta se opreste, se deconecteaza de la alimentare si se lasa sa se raceasca complet.
2. Senzorul existent se demonteaza fara tragerea sau rasucirea excesiva a cablului.

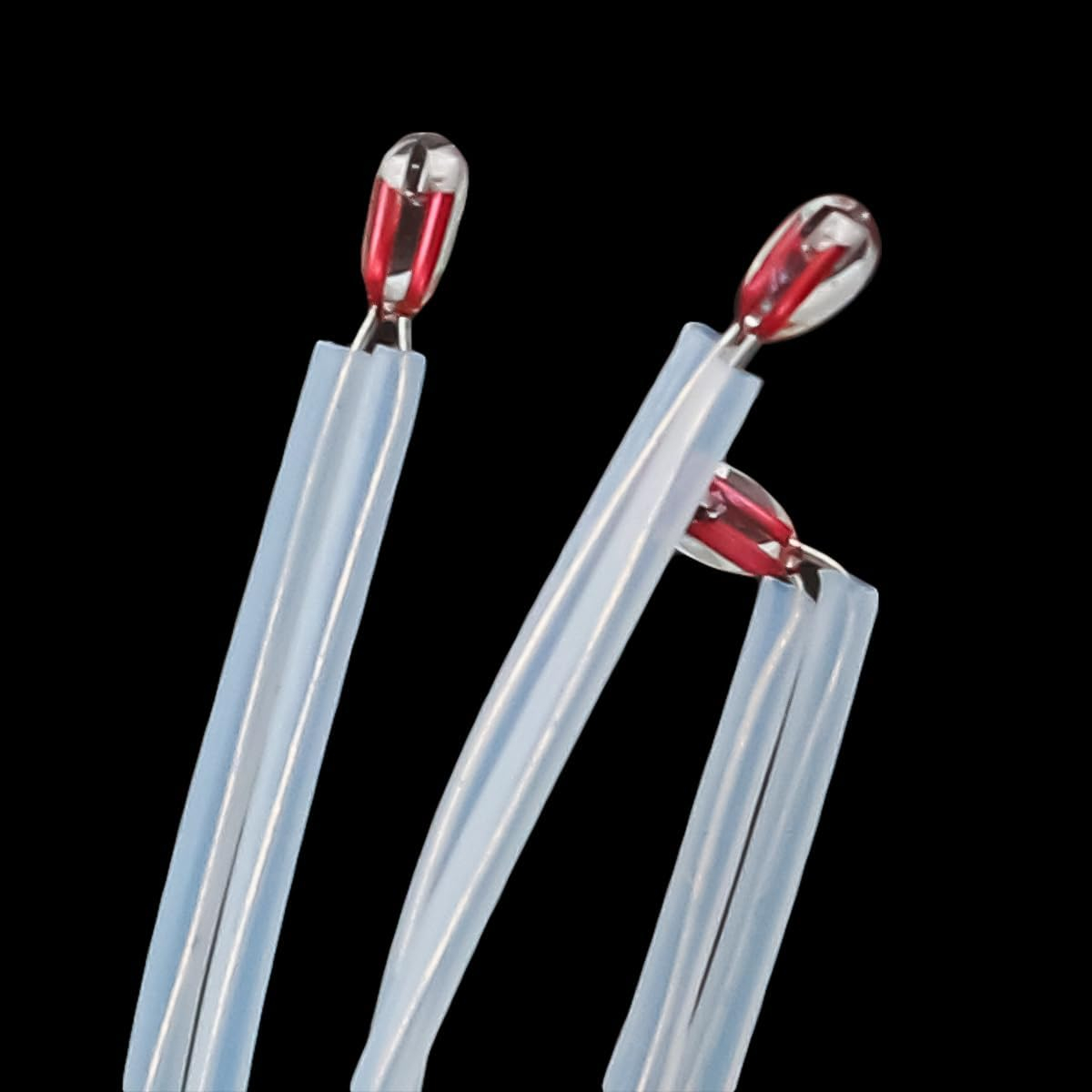

3. Capatul sensibil al termistorului se pozitioneaza in locul destinat masurarii temperaturii si se fixeaza prin metoda prevazuta de ansamblul utilizat.
4. Cablul se monteaza la distanta de muchii ascutite, componente mobile si zone care pot deteriora izolatia.

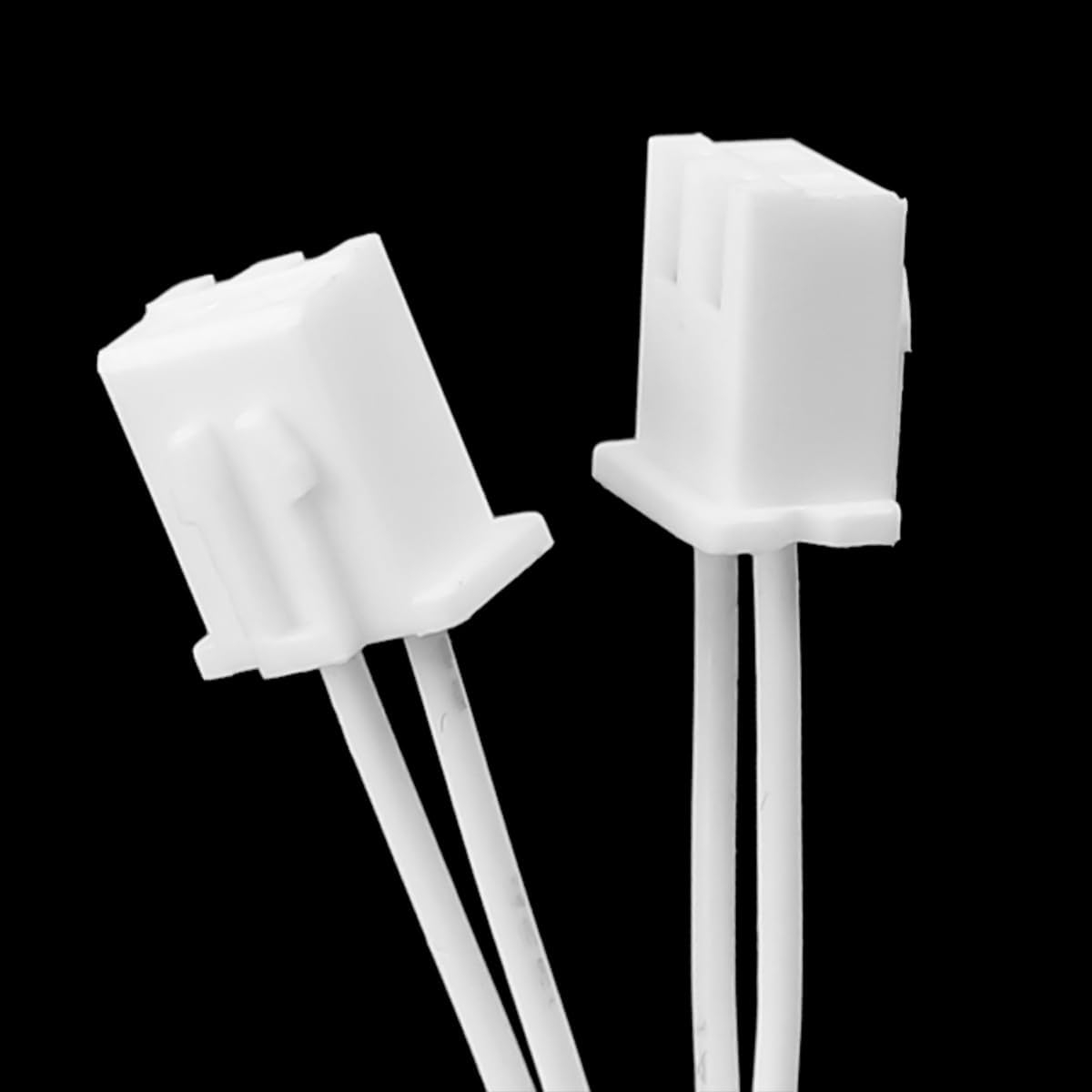

5. Conectorul Dupont se introduce in intrarea dedicata termistorului de pe placa de control. Termistorul NTC nu necesita respectarea polaritatii.
6. Inaintea pornirii incalzirii se verifica afisarea unei temperaturi apropiate de temperatura ambientala.

Utilizare:

Placa de control sau firmware-ul imprimantei trebuie configurat pentru un termistor NTC 100K B3950. Dupa montaj se verifica incalzirea progresiva si stabilitatea valorii afisate, iar dupa inlocuirea senzorului se recomanda recalibrarea controlului PID.

Recomandari si precautii:

• Temperatura de lucru nu trebuie sa depaseasca +300°C.
• Termistorul se conecteaza numai la intrarea dedicata senzorului de temperatura.
• Produsul nu se conecteaza la iesirea pentru cartusul de incalzire sau la o sursa externa de alimentare.
• Capatul sensibil si cablul nu trebuie strivite, taiate sau montate sub tensiune mecanica.
• Incalzirea se opreste daca temperatura afisata este instabila, nerealista sau nu variaza la incalzire.

Compatibilitate:

• Placi de control configurabile pentru termistoare NTC 100K B3950.
• Intrari pentru senzori de temperatura compatibile cu conectorul Dupont.
• Hotend-uri, paturi incalzite si alte ansambluri prevazute cu un sistem de fixare potrivit pentru senzor.
