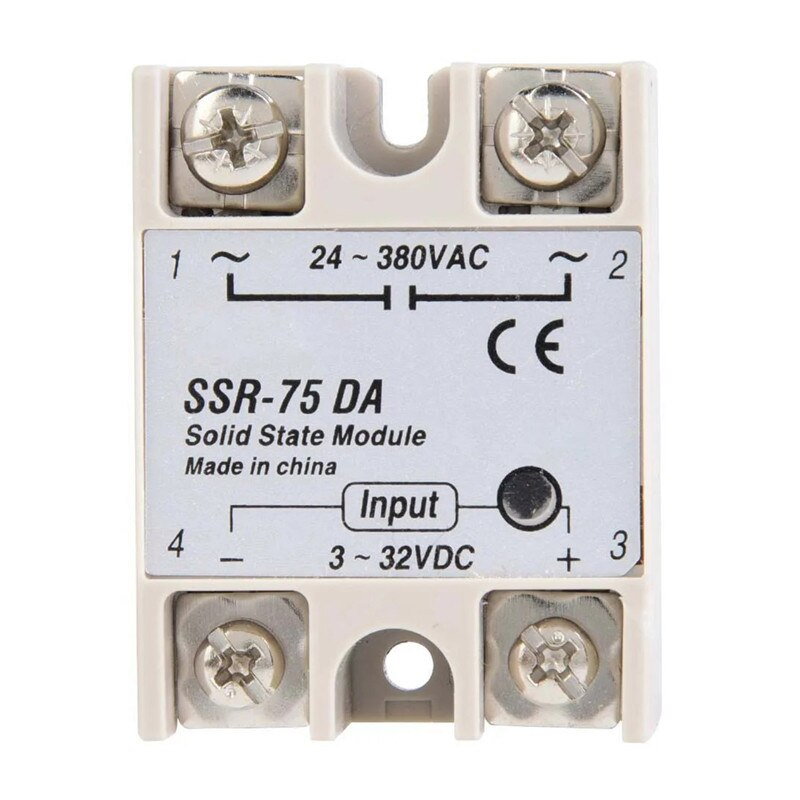

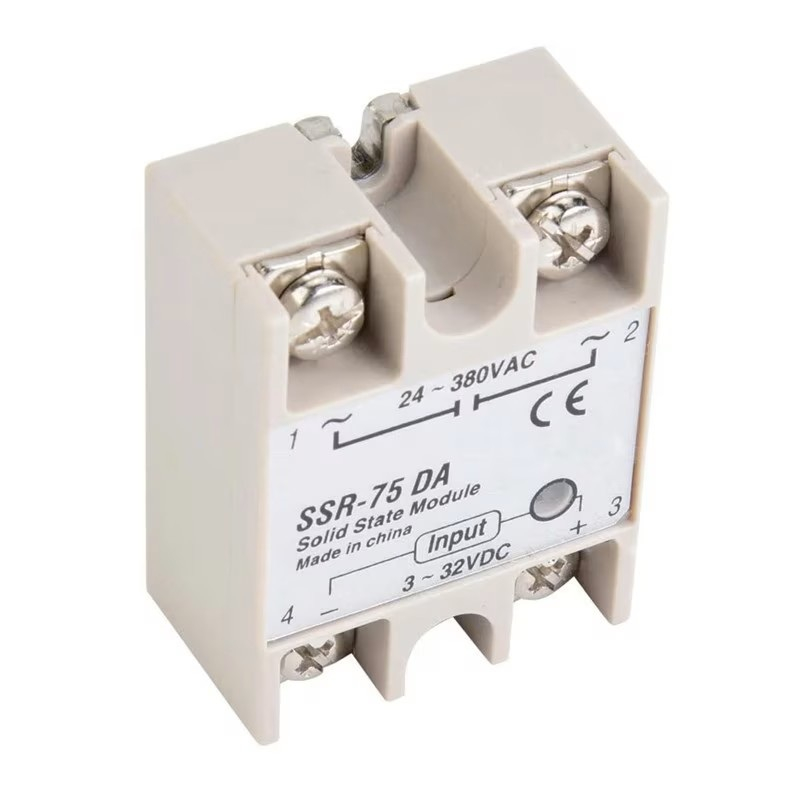

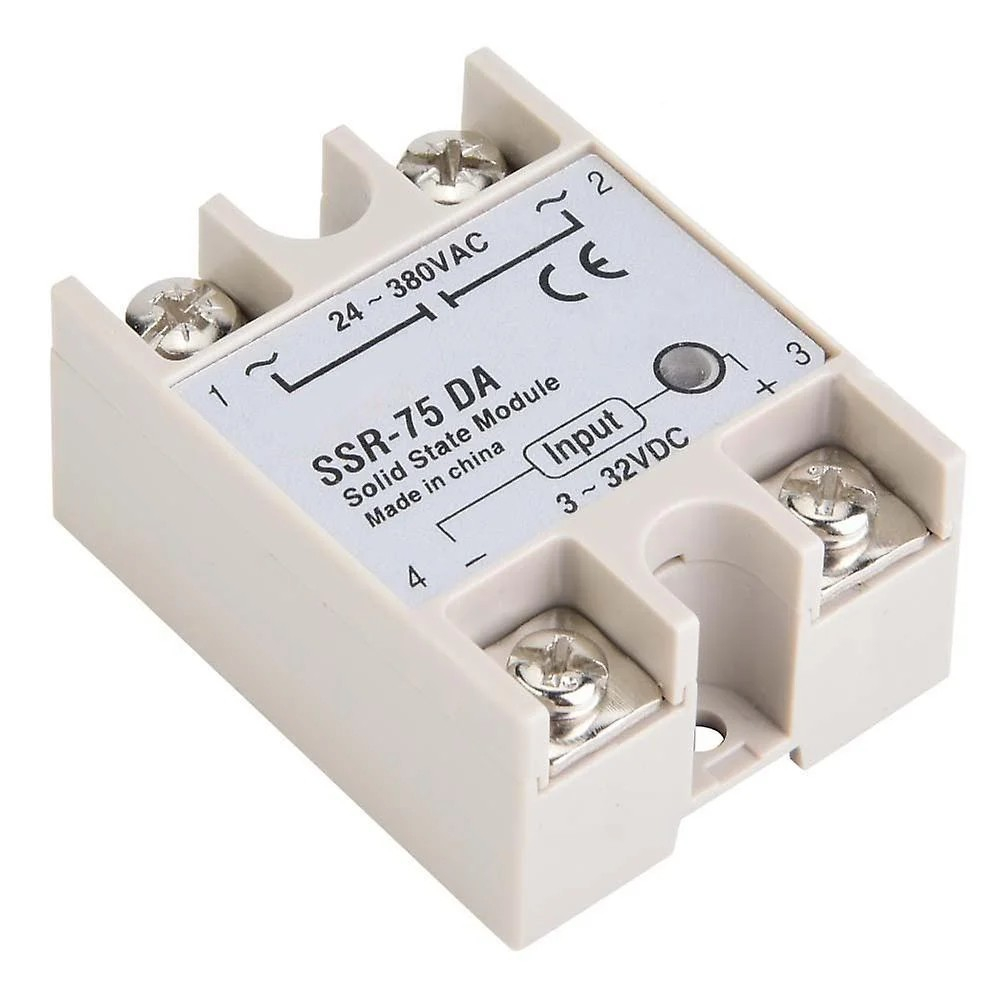

Releul static SSR-75DA este utilizat pentru comutarea sarcinilor de curent alternativ printr-un semnal de control in curent continuu. Intrarea de control accepta tensiuni intre 3-32V DC, iar iesirea poate comuta sarcini AC 24-380V, fiind potrivita pentru aplicatii de automatizare, control temperatura, echipamente electrice, incalzitoare, rezistente si alte sarcini compatibile.

Fiind un releu de tip solid state, comutarea se face electronic, fara contacte mecanice mobile. Acest lucru permite functionare silentioasa, timp de comutare redus si uzura mecanica mai mica fata de un releu electromagnetic clasic.

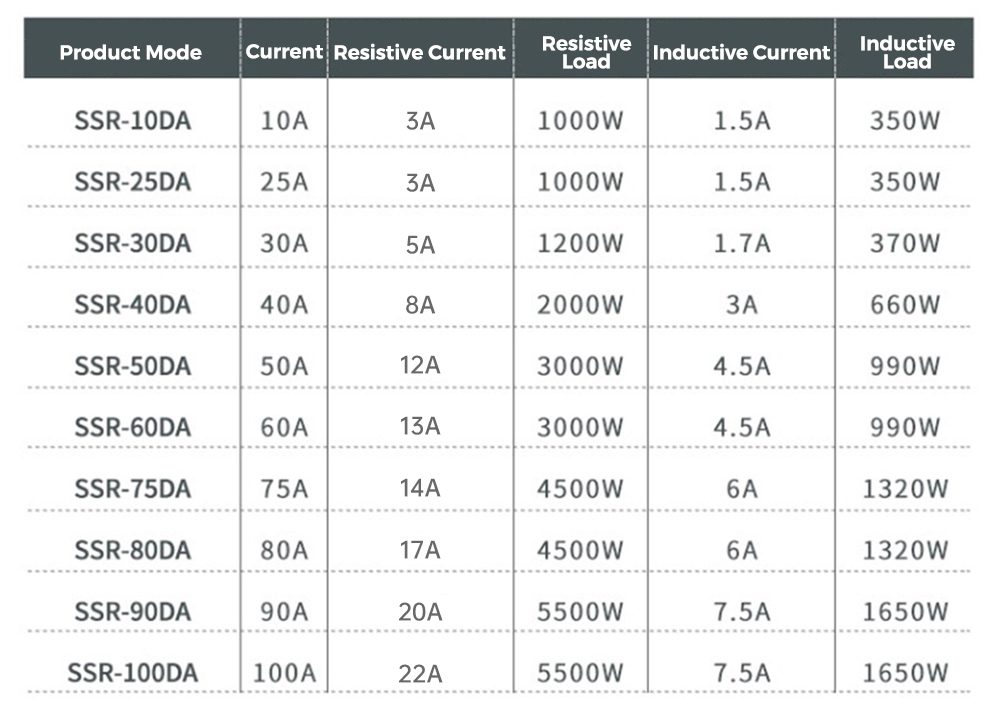

Modelul SSR-75DA este marcat nominal la 75A, insa curentul utilizabil depinde de tipul sarcinii, temperatura de lucru si racirea folosita. Pentru sarcini mari este necesara montarea pe radiator / heatsink si asigurarea unei ventilatii corespunzatoare. Conform tabelului orientativ, pentru SSR-75DA sarcina rezistiva recomandata este de aproximativ 14A / 4500W, iar pentru sarcina inductiva aproximativ 6A / 1320W.

Specificatii tehnice:

• Tip produs: releu static / solid state relay
• Model: SSR-75DA
• Curent nominal: 75A
• Tensiune control intrare: 3-32V DC
• Curent control: 3-35mA
• Tensiune sarcina iesire: 24-380V AC
• Timp pornire / oprire: ≤10ms
• Cadere tensiune in conductie: ≤1.6V
• Temperatura de lucru: -30°C pana la +70°C

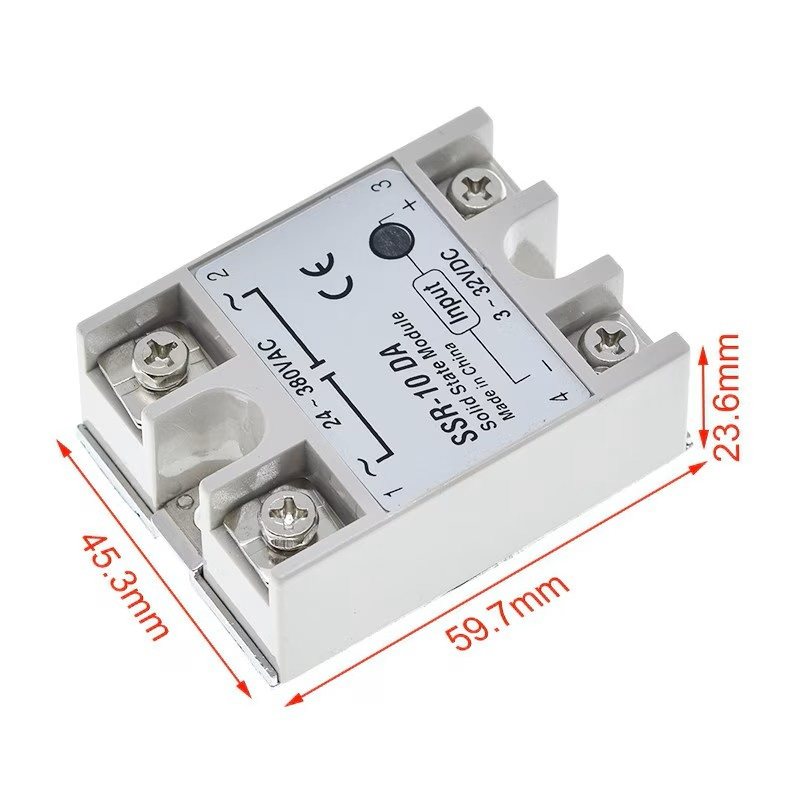

• Dimensiune releu: 45x62mm
• Dimensiune radiator: 80x50x50mm, daca este inclus / conform variantei
• Tip sarcina: AC, rezistiva sau inductiva, in limitele admise
• Sarcina rezistiva orientativa: 14A / 4500W
• Sarcina inductiva orientativa: 6A / 1320W
• Aplicatii recomandate: automatizari, control temperatura, incalzitoare, rezistente electrice, motoare mici, echipamente electrice

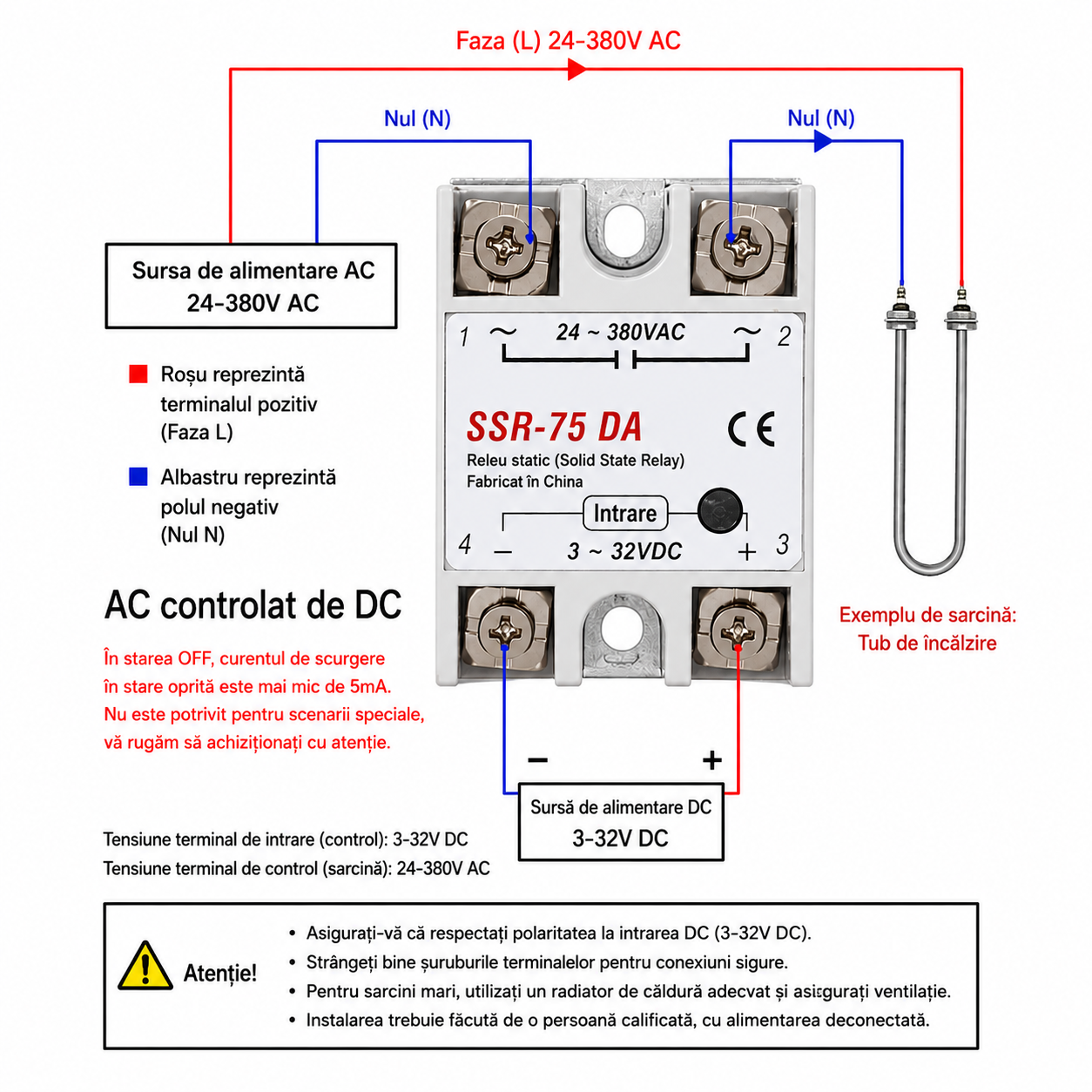

Instructiuni de montaj / utilizare:

• Verificati compatibilitatea dintre releu, tensiunea de control 3-32V DC si sarcina comutata 24-380V AC.
• Conectati partea de control la bornele de intrare DC, respectand polaritatea marcata pe releu.
• Conectati sarcina AC pe bornele de iesire, conform schemei marcate pe carcasa.
• Pentru sarcini mari, montati releul pe radiator si asigurati ventilatie corespunzatoare.
• Nu utilizati releul la curentul nominal maxim fara racire adecvata si fara verificarea tipului de sarcina.
• Pentru sarcini inductive, motoare sau echipamente cu varfuri de pornire, dimensionati releul cu rezerva de curent.
• Montajul la tensiune de retea trebuie realizat de o persoana competenta/autorizata.
• Opriti alimentarea inainte de montaj, verificare sau modificarea conexiunilor.
