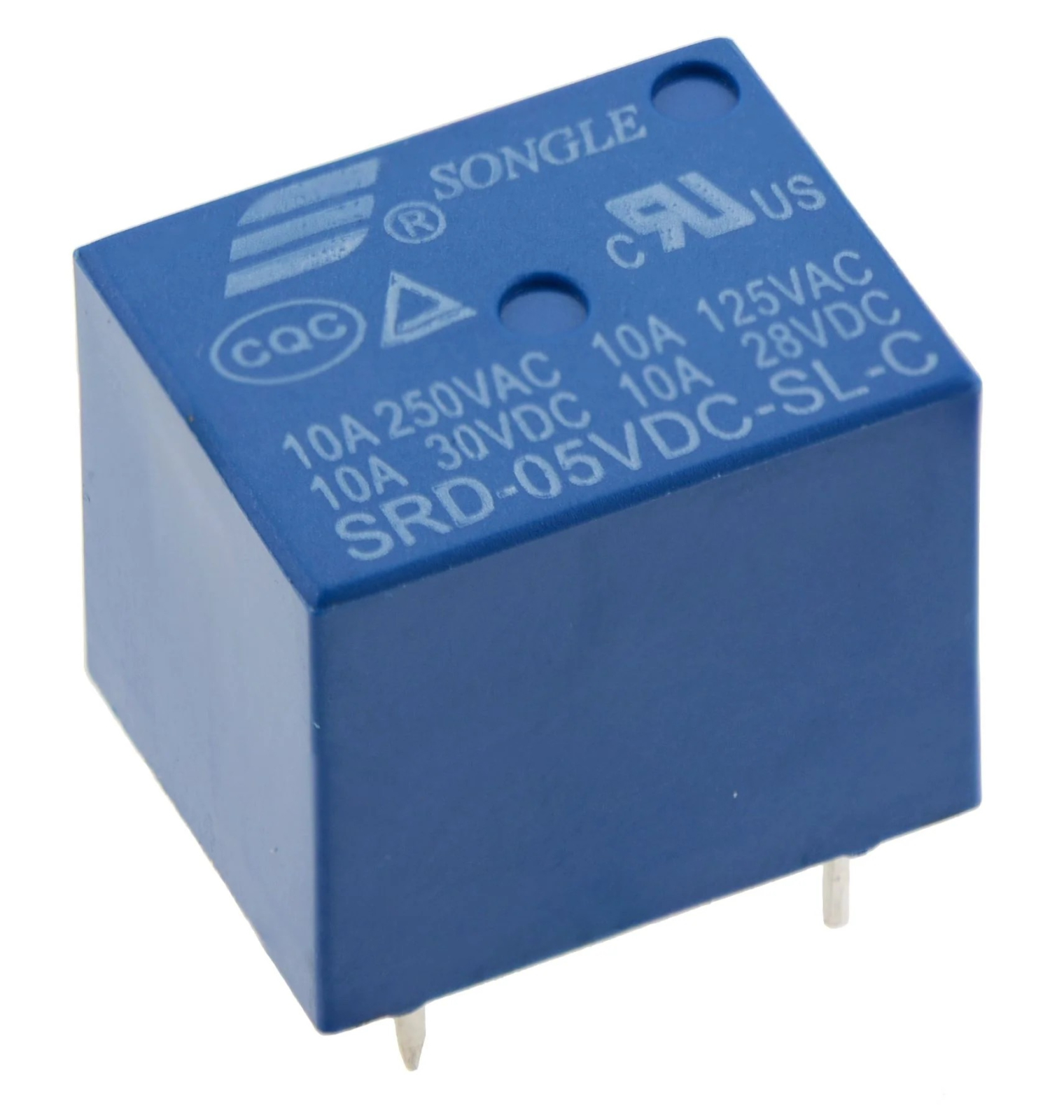

Releul Songle SRD-05VDC-SL-C este un releu electromagnetic utilizat pentru comutarea circuitelor electrice printr-un semnal de comanda la 5V DC. Este potrivit pentru aplicatii electronice, module de releu, proiecte cu Arduino, ESP32, automatizari, control sarcini si circuite de comanda.

Modelul SRD-05VDC-SL-C are configuratie cu 5 pini si contact de tip comutator, permitand utilizarea contactelor COM, NO si NC, in functie de modul de conectare dorit. Contactul poate comuta sarcini de pana la 10A, in limitele tensiunilor specificate.

Releul este compact, usor de integrat pe placi electronice sau in module dedicate si se foloseste frecvent in aplicatii unde este necesara separarea intre circuitul de comanda si circuitul comutat.

Specificatii tehnice:

• Tip produs: releu electromagnetic
• Brand / model: Songle SRD-05VDC-SL-C
• Tensiune bobina: 5V DC

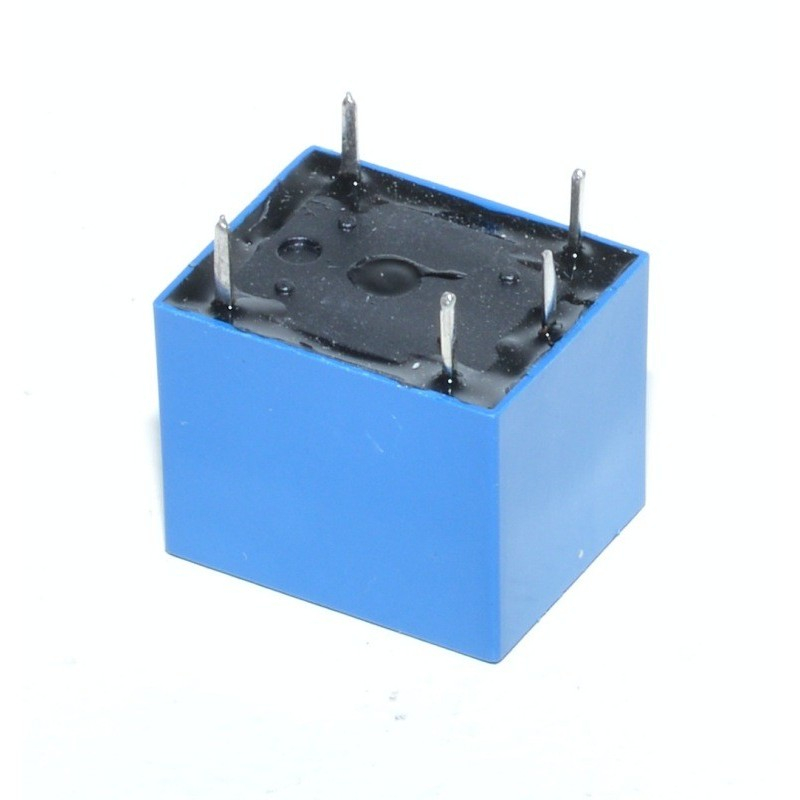

• Configuratie pini: 5 pini
• Tip contact: comutator NO / NC
• Curent maxim contact: 10A
• Sarcina contact AC: 10A la 250V AC
• Sarcina contact DC: 10A la 30V DC
• Timp actionare: ≤10ms
• Timp revenire: ≤10ms
• Umiditate maxima: 85%RH
• Temperatura de lucru: -40°C pana la 85°C
• Greutate: aprox. 9g
• Aplicatii recomandate: module releu, Arduino, ESP32, automatizari, circuite de comanda, proiecte DIY

Instructiuni de montaj / utilizare:

• Verificati schema pinilor inainte de montaj: releul are pini pentru bobina, plus contacte COM, NO si NC.
• Alimentati bobina doar la 5V DC.
• Nu depasiti valorile maxime de comutare pentru contact: 10A la 250V AC sau 10A la 30V DC.
• Pentru utilizarea cu microcontrolere, folositi un circuit de comanda adecvat, de exemplu tranzistor, dioda de protectie si alimentare separata unde este cazul.
• Nu conectati direct bobina releului la pini de semnal care nu pot furniza curentul necesar.
• Pentru circuite la tensiune de retea, montajul trebuie realizat de o persoana competenta/autorizata.
• Verificati izolarea, conexiunile si sarcina conectata inainte de punerea in functiune.
