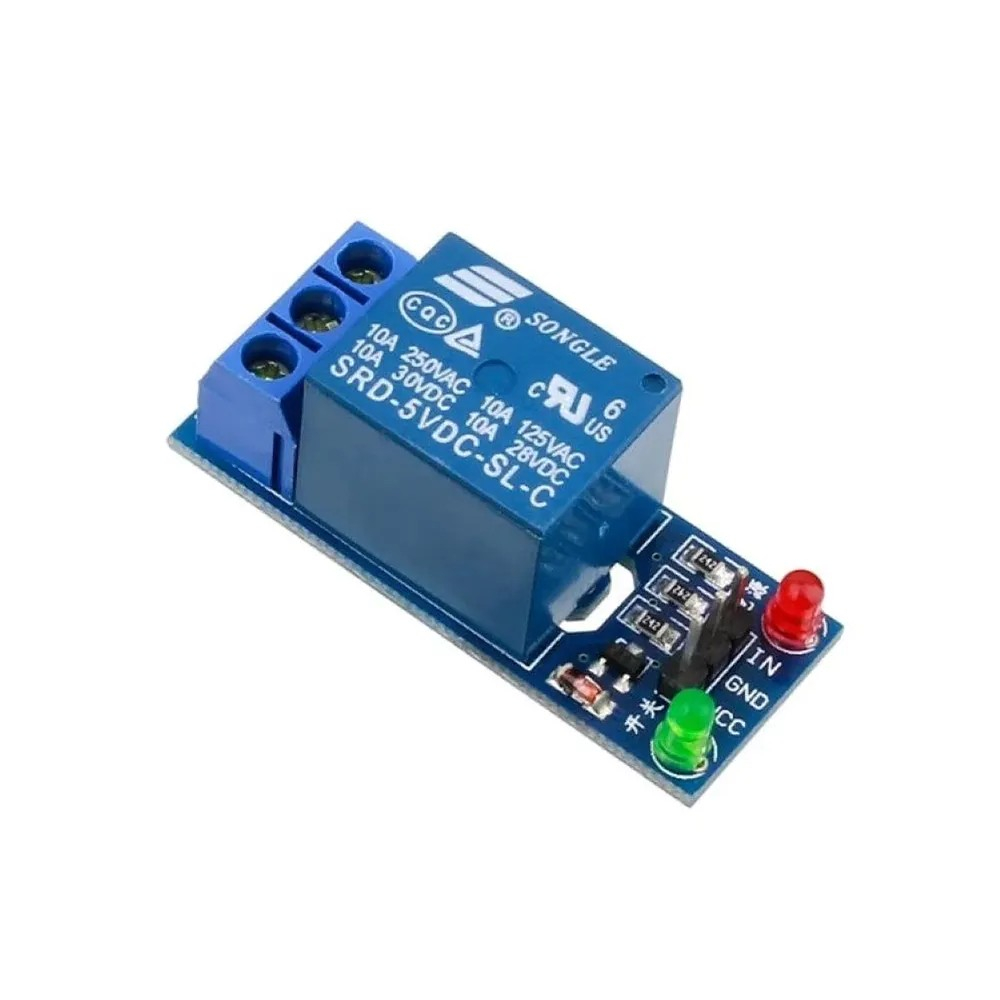

Modul releu 1 canal 5V 10A SRD-05VDC-SL-C, utilizat pentru comanda sarcinilor electrice prin semnal de control de la microcontroler, placa de dezvoltare sau circuit electronic.

Modulul are trigger la nivel ridicat, LED indicator pentru alimentare si actionarea releului, pini pentru conectarea semnalului si borna KF301 pentru iesirea releului.

Specificatii tehnice:

• Tip produs: modul releu
• Model releu: SRD-05VDC-SL-C
• Numar canale: 1 canal
• Tensiune alimentare: 5V DC
• Mod declansare: nivel ridicat
• Contacte iesire: NO/COM/NC
• Capacitate contacte: 10A 250V AC, 10A 125V AC, 10A 30V DC, 10A 28V DC
• Indicator LED: alimentare si actionare releu
• Terminal iesire: KF301
• Dimensiuni: 43x17mm
• Greutate: 14g
• Material: metal si plastic

Instructiuni de montaj / utilizare:

• Conectati alimentarea modulului la 5V DC si GND.
• Conectati semnalul de comanda la pinul IN.
• Aplicati semnal HIGH pe intrare pentru activarea releului.
• Conectati sarcina pe COM si NO pentru circuit deschis in repaus si inchis la activarea releului.
• Conectati sarcina pe COM si NC pentru circuit inchis in repaus si deschis la activarea releului.
• Verificati tensiunea si curentul sarcinii inainte de conectare.
• Nu depasiti capacitatea contactelor releului.
• Pentru sarcini la 230V AC, montajul trebuie realizat de persoane autorizate sau cu experienta in lucrul cu tensiuni periculoase.
