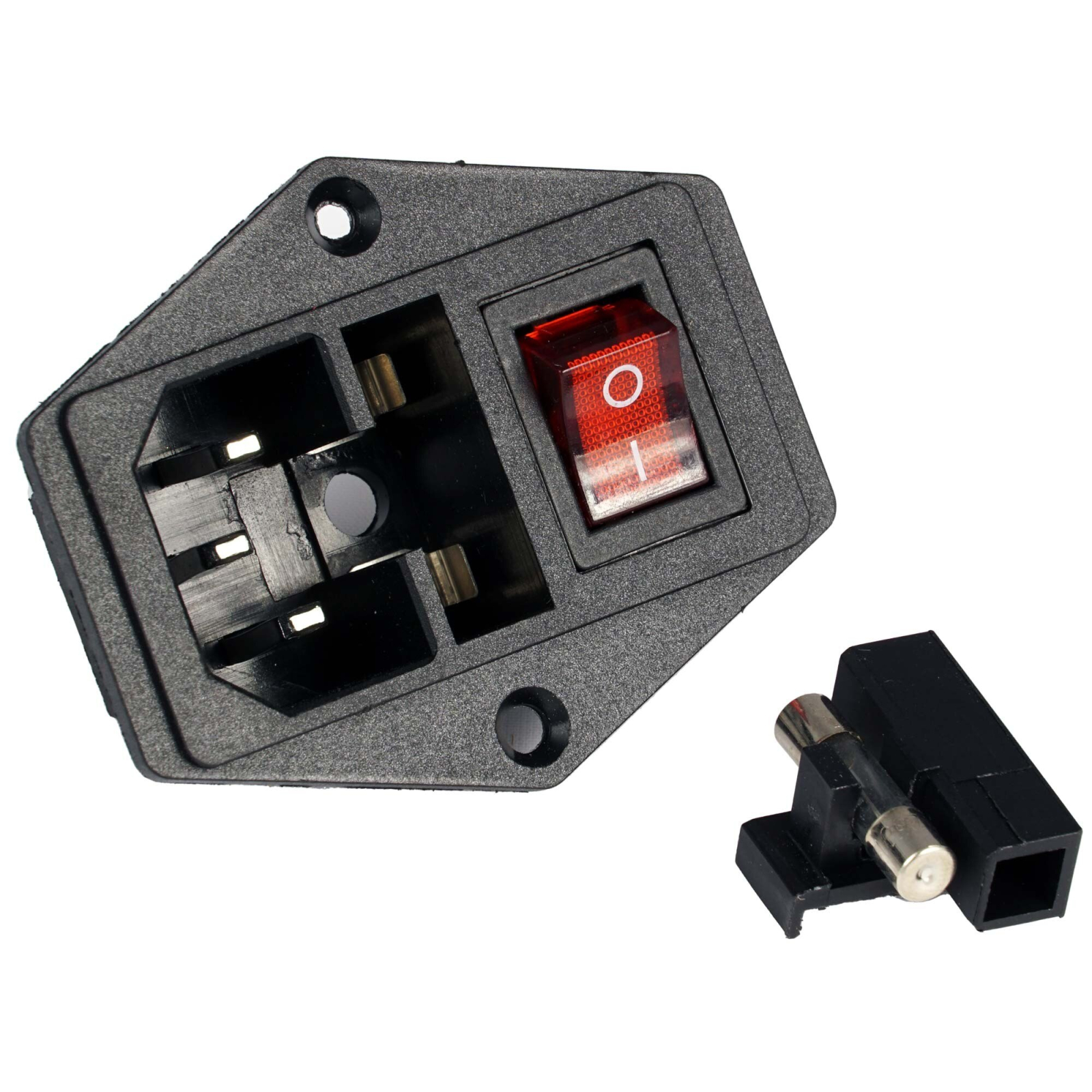

Modulul combina un conector de alimentare IEC C14, un intrerupator ON/OFF si un suport pentru siguranta fuzibila intr-o singura componenta pentru montaj pe panou.

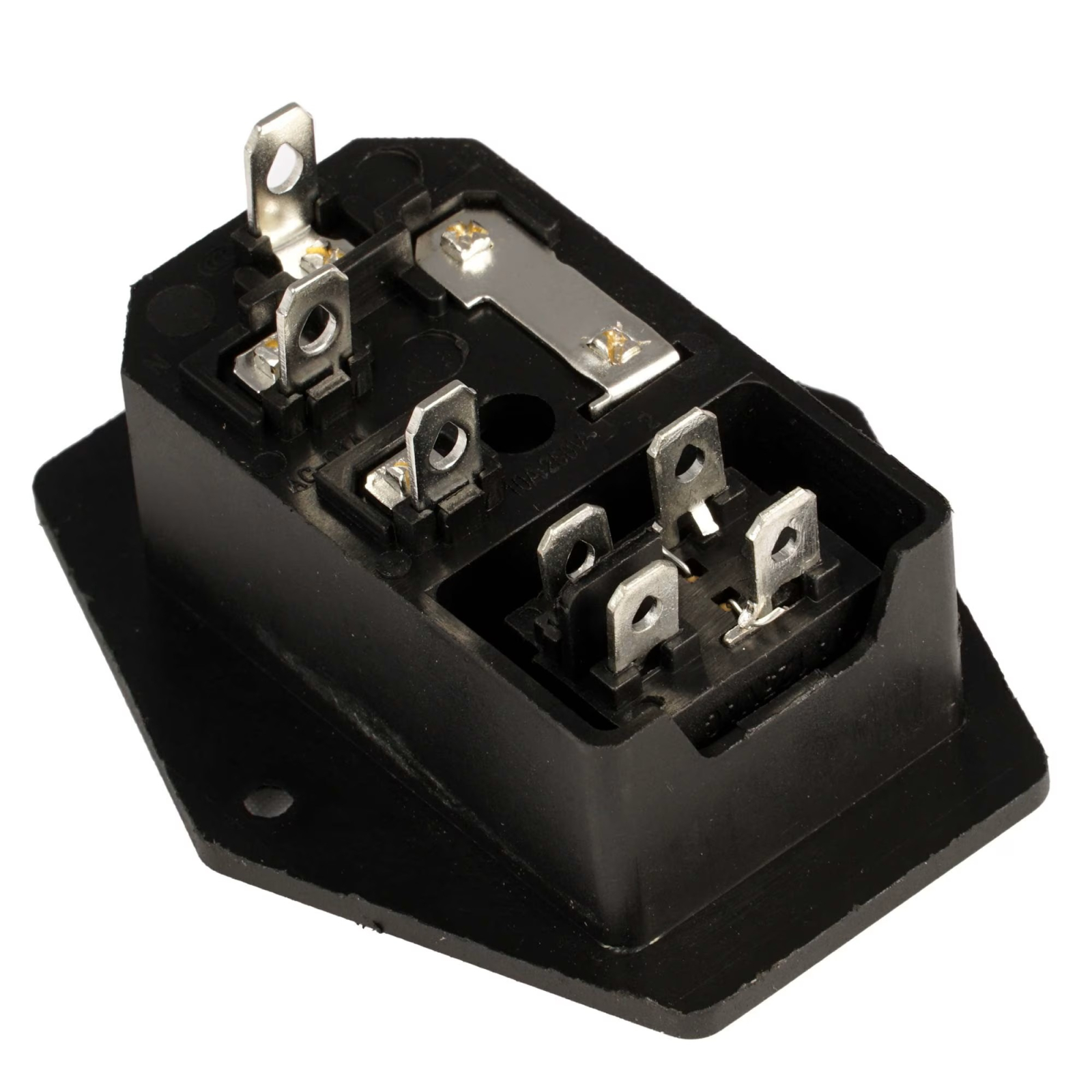

Cele trei terminale permit conectarea conductoarelor de faza, nul si impamantare, iar alimentarea se realizeaza printr-un cablu prevazut cu conector IEC C13 mama.

Specificatii tehnice:

• Model: AC-01A.
• Tip conector: IEC C14 tata.
• Numar terminale: 3.
• Tensiune nominala: 250V AC.
• Curent nominal: 10A.
• Rigiditate dielectrica: minimum 2000V timp de 1 minut.
• Forta de introducere si extragere: 5-30N.
• Temperatura de functionare: -40...+70°C.
• Material carcasa: nylon.
• Material contacte: alama.
• Intrerupator: ON/OFF.
• Sigurante incluse: 2 sigurante fuzibile de 10A, una montata si una de rezerva.
• Montaj: pe panou, prin doua orificii pentru suruburi.

Instructiuni de montaj / utilizare:

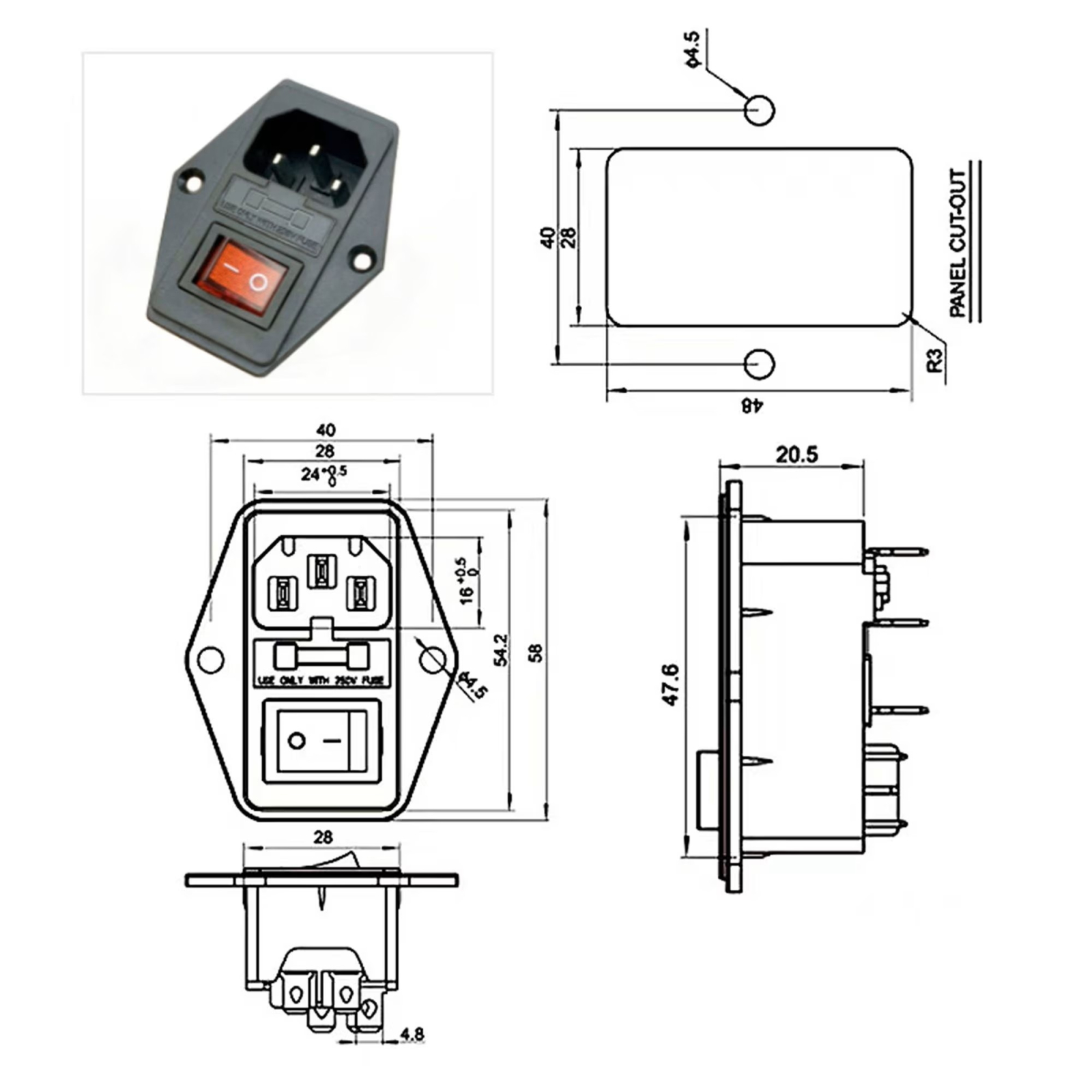

• Montati modulul intr-un decupaj corespunzator si fixati-l prin cele doua orificii.
• Identificati terminalele pentru faza, nul si impamantare dupa marcajele produsului.
• Realizati conexiunile numai cu alimentarea complet deconectata.
• Verificati montarea corecta a sigurantei fuzibile in suport.
• Conectati un cablu de alimentare prevazut cu conector IEC C13 mama.
• Verificati conexiunile si izolatia terminalelor inainte de actionarea intrerupatorului.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu depasiti tensiunea nominala de 250V AC si curentul nominal de 10A.
• Nu utilizati produsul fara impamantare in echipamentele care necesita conductor de protectie PE.
• Nu montati o siguranta cu un curent mai mare decat cel permis de echipamentul alimentat.
• Nu efectuati conexiuni sau interventii cat timp produsul este alimentat.
• Protejati terminalele posterioare impotriva atingerii accidentale.
• Interventiile necorespunzatoare pot provoca electrocutare, scurtcircuit sau deteriorarea echipamentului.

Compatibilitate:

• Cabluri de alimentare cu conector IEC C13 mama.
