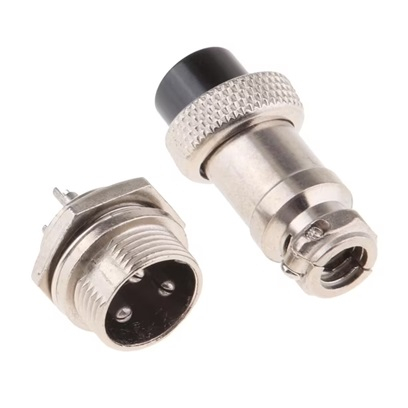

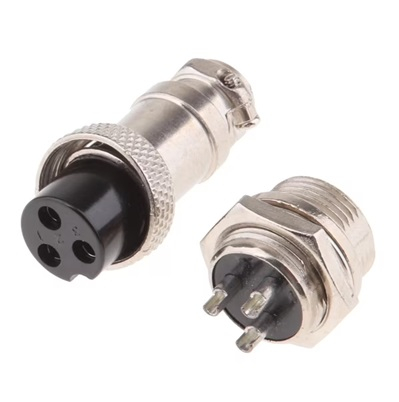

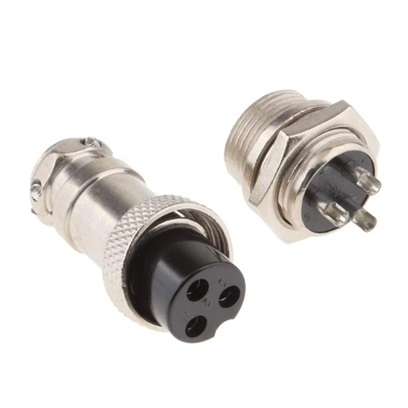

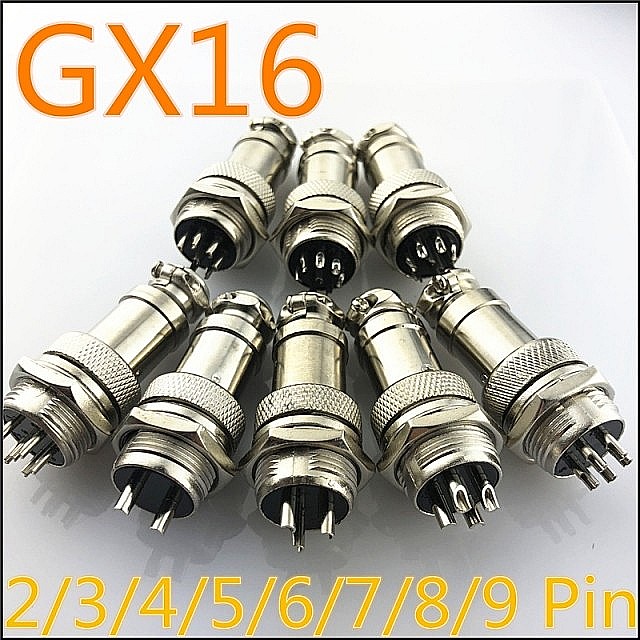

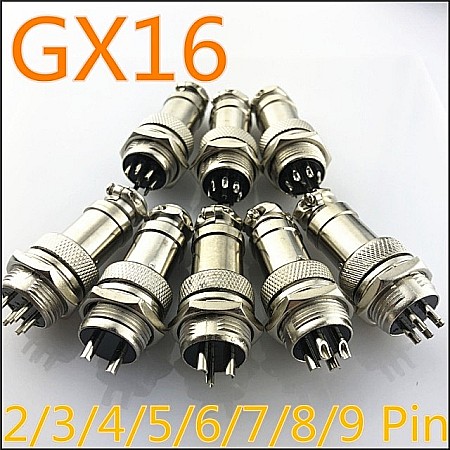

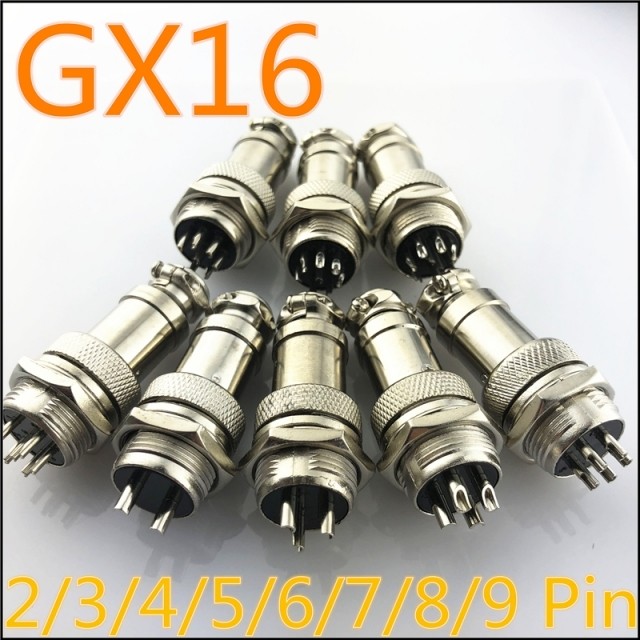

Setul GX16-3 este format dintr-o mufa circulara mama pentru cablu si un conector tata destinat montarii pe panou. Conexiunea cu 3 pini permite realizarea unor legaturi electrice demontabile intre echipamente, module de control si cabluri.

Mufa pentru cablu se fixeaza pe conectorul de panou prin intermediul inelului filetat, reducand riscul de deconectare accidentala. Carcasa metalica ofera sustinere mecanica, iar numerotarea pinilor faciliteaza identificarea conductoarelor la montaj.

Setul poate fi utilizat in proiecte electronice, sisteme de automatizare, surse de alimentare, panouri de control, echipamente CNC si imprimante 3D.

Specificatii tehnice:

• Model: GX16-3
• Tip produs: set conector circular tip aviatie
• Numar de pini: 3
• Configuratie: mama si tata
• Mufa mama: montaj pe cablu
• Conector tata: montaj pe panou
• Sistem de fixare: inel filetat

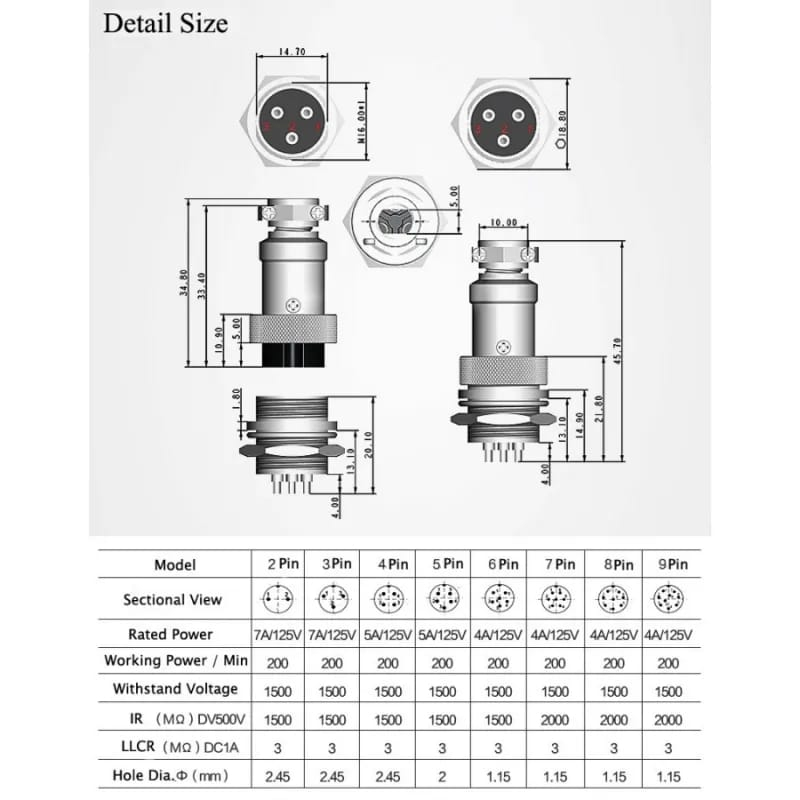

• Diametru serie / montaj: aproximativ 16mm
• Diametru maxim cablu: aproximativ 6mm
• Conectare conductoare: prin lipire
• Material carcasa: metal
• Culoare: argintiu
• Lungime totala ansamblu conectat: aproximativ 45mm
• Greutate: aproximativ 22g
• Temperatura ambientala declarata: -50°C pana la +70°C
• Aplicatii: proiecte electronice, automatizari, panouri de comanda, CNC si imprimante 3D

Pachetul include:

• 1 x mufa mama GX16-3 pentru cablu
• 1 x conector tata GX16-3 pentru montaj pe panou
• elementele de fixare aferente

Instructiuni de montaj / utilizare:

• Deconectati alimentarea circuitului inainte de montaj.
• Verificati numerotarea celor 3 pini si stabiliti corespondenta conductoarelor la ambele componente.
• Introduceti cablul prin carcasa mufei inainte de lipirea firelor.
• Dezizolati conductoarele pe o lungime redusa si lipiti-le pe terminalele corespunzatoare.
• Evitati excesul de cositor si contactul accidental intre pini.
• Izolati conexiunile si fixati cablul astfel incat fortele mecanice sa nu fie preluate direct de lipituri.
• Montati conectorul tata in panou si strangeti piulita uniform.
• Aliniati mufa cu conectorul, introduceti-o fara fortare si strangeti inelul filetat.
• Verificati continuitatea si absenta scurtcircuitelor cu un multimetru inainte de alimentare.
• Pentru circuite cu tensiuni periculoase, montajul trebuie realizat de o persoana competenta.
