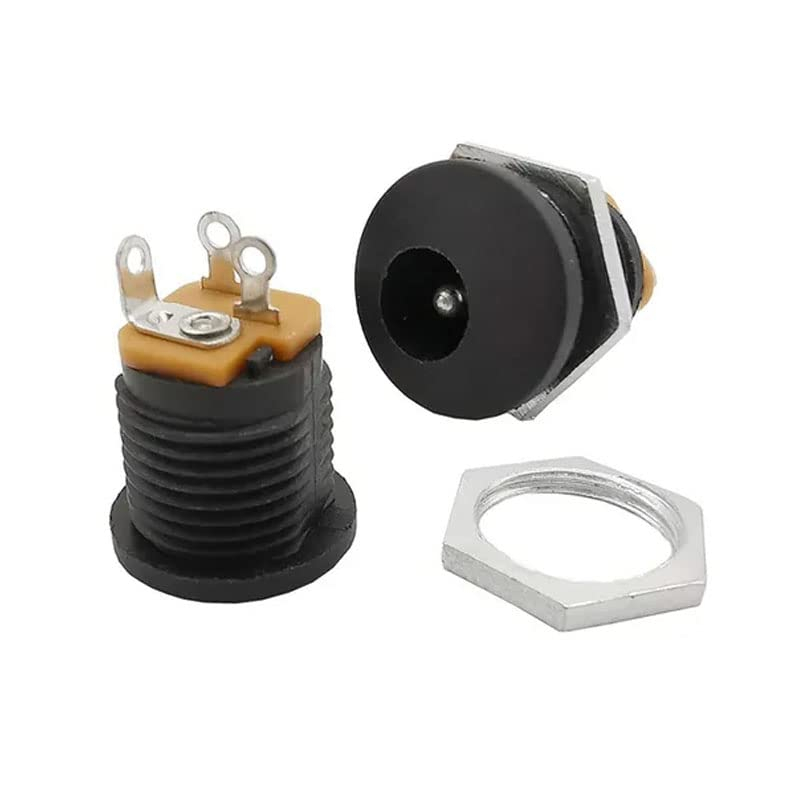

Mufa de alimentare DC mama DC-022 realizeaza conexiunea dintre alimentatorul extern si circuitul electronic. Este destinata montarii pe panoul carcasei, pentru acces la alimentare din exteriorul echipamentului.

Specificatii tehnice:

• Dimensiune nominala conector: 5.5x2.1mm

• Tensiune nominala: 30V DC

• Curent nominal: 0.5A

• Material terminale: cupru

• Numar terminale: 3

• Tip conectare fire: lipire

• Fixare: corp filetat cu piulita

• Culoare: negru

• Rezistenta de contact: ≤0.03Ω

• Rezistenta de izolatie: >100MΩ

• Tensiune de test dielectric: 500V AC, 50Hz, timp de 1min

• Forta de cuplare: 3–20N

• Durata de viata electrica: 5000 de cicluri

• Temperatura de lucru: -40…+55°C

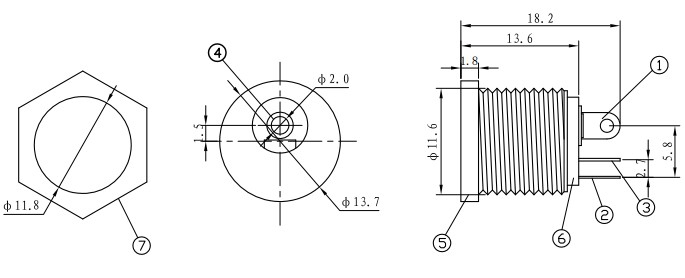

• Diametru exterior corp filetat: 11.6mm

• Diametru flansa frontala: 13.7mm

• Lungime totala: 18.2mm

Continut pachet:

• 1 mufa de alimentare

• 1 piulita de montare

Instructiuni de montaj:

1. Se verifica dimensiunile mufei si grosimea panoului inainte de realizarea orificiului.

2. Se introduce corpul filetat prin panou si se fixeaza cu piulita, fara strangere excesiva.

3. Cu alimentarea deconectata, se identifica terminalele folosind un multimetru pe continuitate, cu stecherul introdus si scos.

4. Se lipesc firele conform polaritatii cerute de echipament si se izoleaza conexiunile.

5. Se verifica absenta scurtcircuitelor si polaritatea inainte de alimentare.

Recomandari si precautii:

• Valoarea testului dielectric nu reprezinta tensiunea admisa in utilizare.

• Nu se presupune automat ca pinul central este pozitiv; polaritatea este stabilita prin cablare.

• Se evita incalzirea prelungita a terminalelor la lipire, pentru a nu deteriora corpul izolator.

Compatibilitate:

• Stechere de alimentare DC tata cu dimensiunea corespunzatoare, cu respectarea polaritatii si a limitelor electrice.
