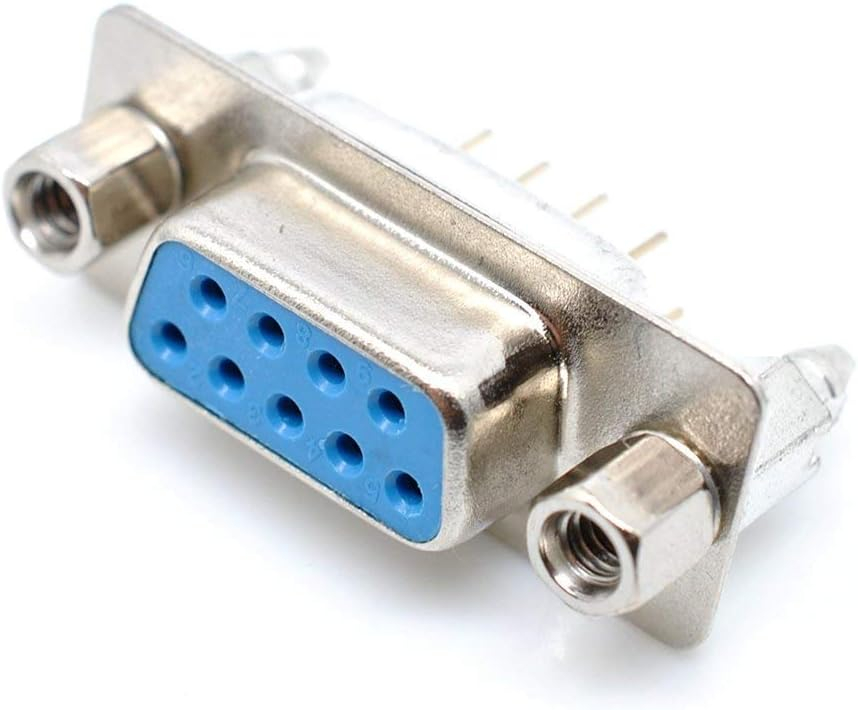

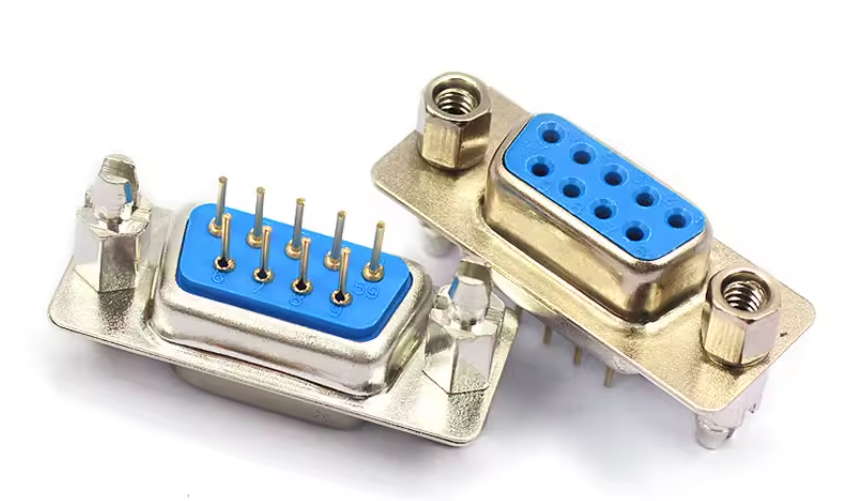

Conectorul permite integrarea unei interfete D-SUB DB9 mama direct intr-o placa electronica. Este potrivit pentru construirea adaptoarelor, inlocuirea porturilor deteriorate si realizarea echipamentelor de automatizare sau comunicatie seriala.

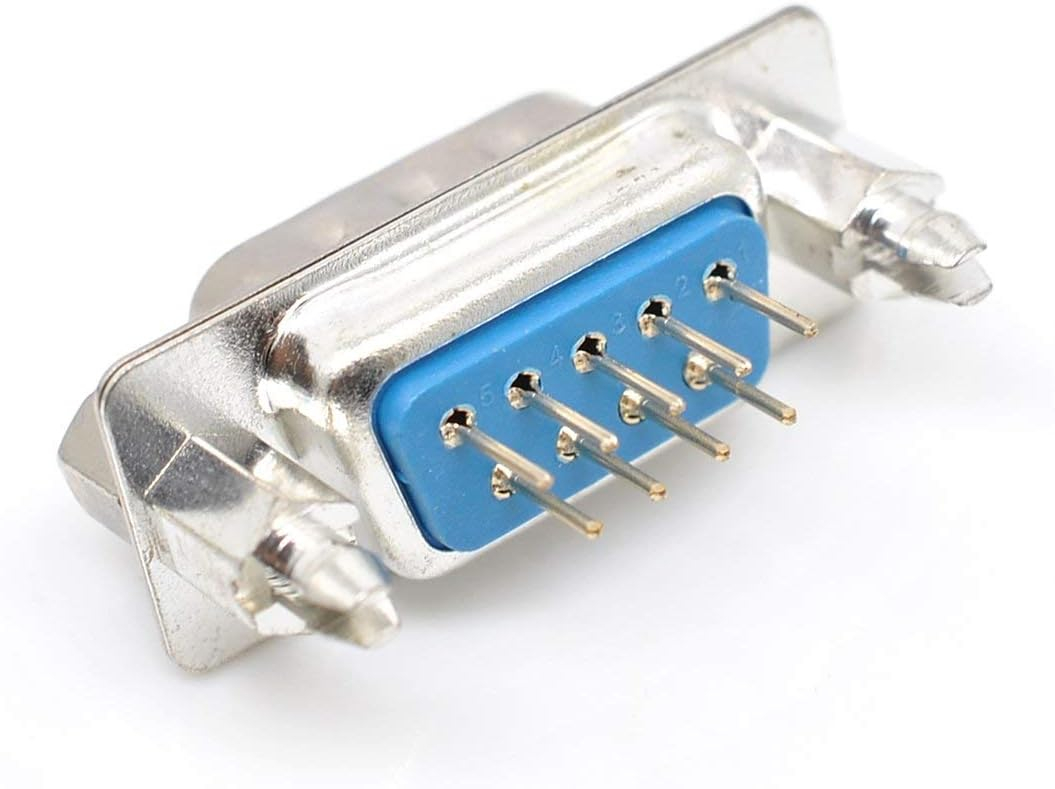

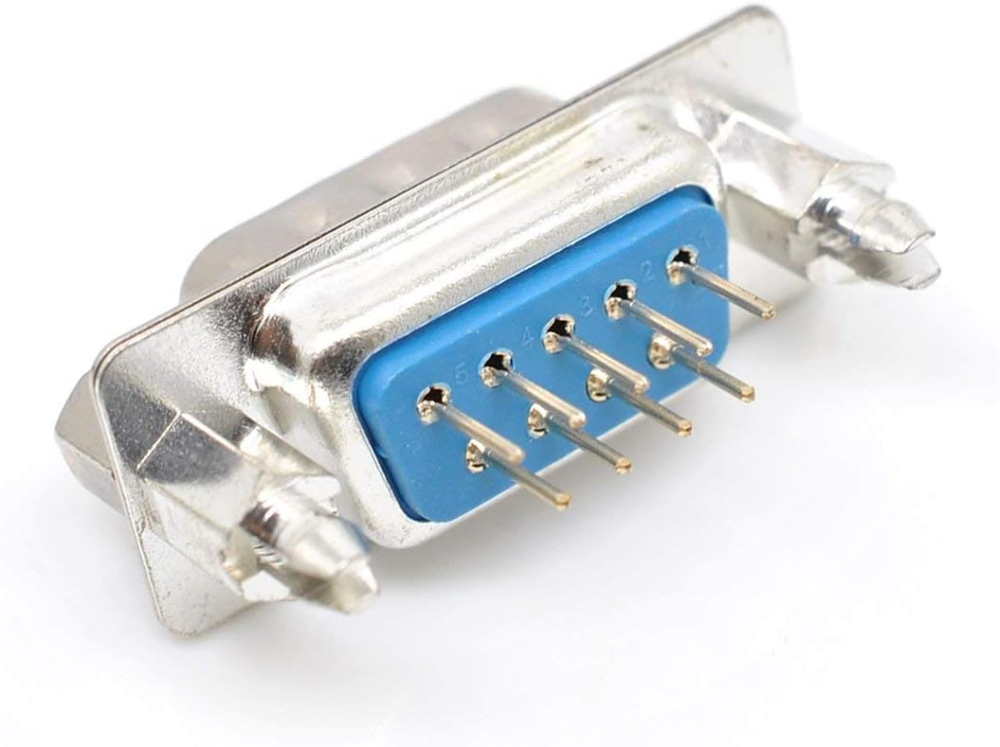

Terminalele drepte traverseaza placa PCB, iar suruburile laterale stabilizeaza mecanic conexiunea cu mufa tata compatibila.

Caracteristici principale:

• Configuratie mama cu 9 contacte dispuse pe doua randuri.
• Terminale drepte pentru montaj THT.
• Lipire directa pe placa PCB.
• Doua suruburi laterale pentru fixarea mufei complementare.
• Corp metalic pentru protejarea zonei de conectare.
• Amprenta de montaj prezentata in desenul tehnic.
• Potrivit pentru interfete seriale si placi de control.

Specificatii tehnice:

• Tip conector: D-SUB DB9.
• Varianta: mama.
• Numar contacte: 9.
• Dispunere contacte: 5 + 4.
• Tip terminale: THT drepte.
• Montare electrica: lipire pe PCB.
• Latime totala: 30,80 ±0,30 mm.
• Distanta dintre centrele punctelor de fixare: 25,00 ±0,15 mm.
• Latime carcasa conectorului: 16,30 ±0,30 mm.
• Pasul contactelor din acelasi rand: 2,77 mm.
• Lungime terminale: 6,00 mm.
• Orificii PCB pentru fixare: 2 × Ø3,20 ±0,10 mm.
• Orificii PCB pentru contacte: 9 × Ø1,09 ±0,10 mm.
• Filet suruburi laterale: 4-40 UNC.

Continut pachet:

• 1 × conector D-SUB DB9 mama, 9 pini, THT drept, cu suruburi laterale de prindere.

Instructiuni de montaj:

1. Amprenta PCB se realizeaza conform cotelor si dispunerii orificiilor din desenul tehnic.
2. Conectorul se introduce perpendicular in placa, prin cele 9 terminale si cele doua puncte laterale de fixare.
3. Numerotarea contactelor si corespondenta semnalelor se verifica folosind schema echipamentului.
4. Terminalele se lipesc fara formarea puntilor de cositor intre contacte.
5. Continuitatea circuitelor si absenta scurtcircuitelor se verifica inainte de conectare.

Utilizare:

Dupa montarea pe PCB, conectorul permite cuplarea unei mufe D-SUB DB9 tata compatibile. Componenta realizeaza conexiunea fizica dintre contacte si nu necesita configurare software sau calibrare.

Recomandari si precautii:

• Pinout-ul trebuie verificat pentru fiecare echipament, deoarece formatul DB9 nu garanteaza aceeasi alocare a semnalelor.
• Conectorul nu converteste nivelurile electrice si nu inlocuieste un driver sau convertor RS232.
• Lipirea se realizeaza fara supraincalzirea terminalelor sau a izolatorului.
• Suruburile laterale se strang moderat pentru a nu deteriora conectorul sau placa.
• Circuitul se testeaza pentru scurtcircuite inainte de alimentare.

Compatibilitate:

• Placi PCB realizate conform amprentei D-SUB DB9 THT drepte.
• Mufe si cabluri echipate cu un conector D-SUB DB9 tata.
• Porturi seriale RS232, in functie de pinout-ul si nivelurile electrice ale echipamentului.
• Placi de control, automatizari si echipamente electronice personalizate.
