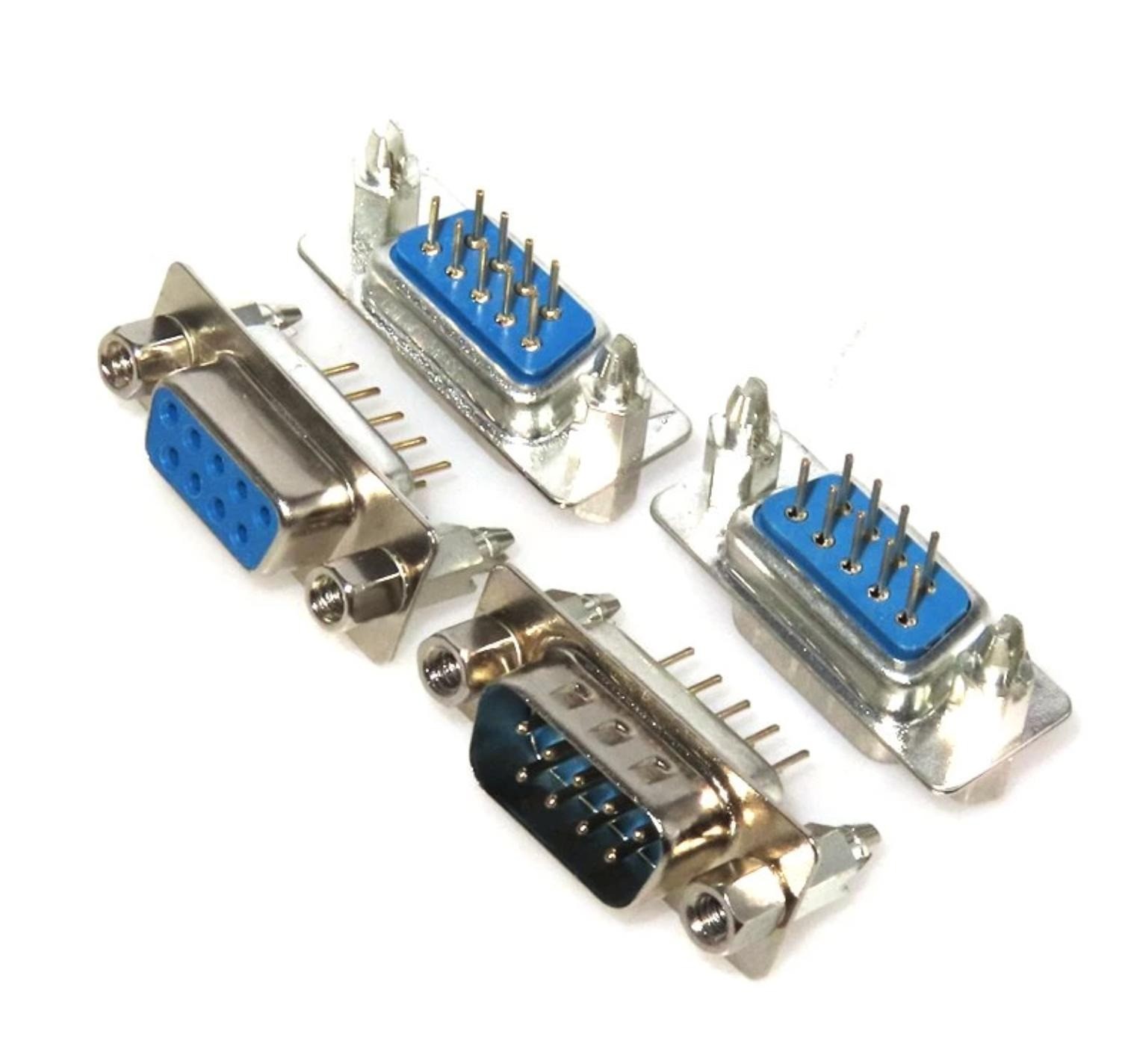

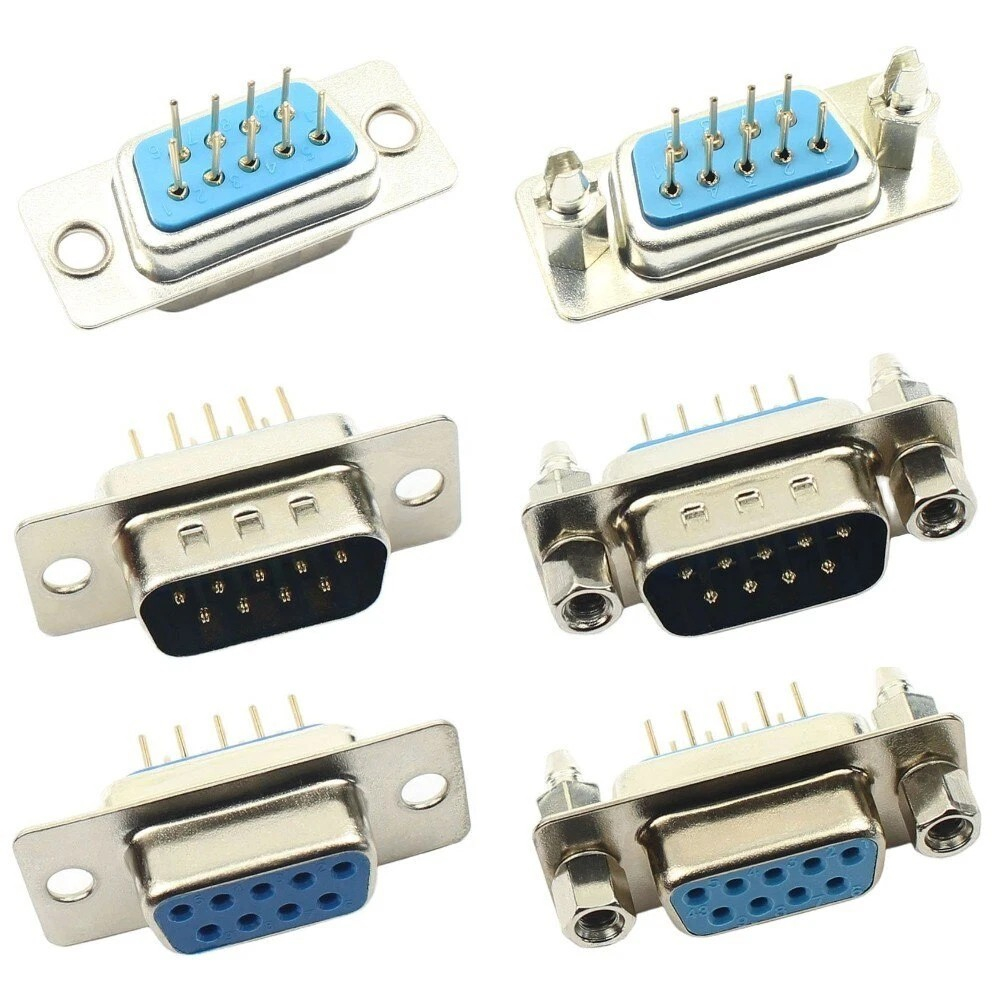

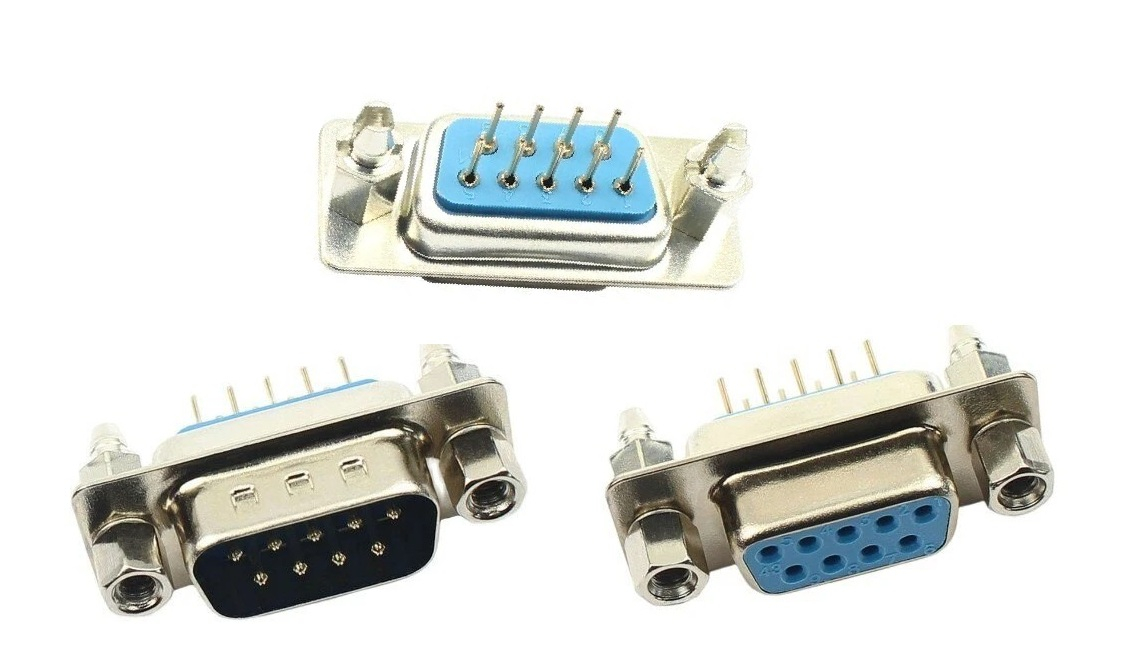

Perechea de conectori permite realizarea ambelor variante ale unei conexiuni D-SUB DB9, fiind utila la construirea placilor electronice, inlocuirea porturilor deteriorate si dezvoltarea adaptoarelor personalizate.

Configuratia cu pini indoiti la 90° pozitioneaza interfata paralel cu placa PCB. Carcasa metalica protejeaza zona contactelor, iar punctele laterale permit stabilizarea mecanica a conectorului.

Caracteristici principale:

• Pereche complementara formata din conector mama si conector tata.
• Configuratie standard cu doua randuri de contacte.
• Pini la 90° pentru acces lateral la interfata.
• Terminale THT destinate lipirii pe placa PCB.
• Carcasa metalica pentru protejarea zonei de conectare.
• Puncte laterale pentru fixare mecanica.
• Format compact, potrivit pentru placi de control si adaptoare.

Specificatii tehnice:

• Tip conector: D-SUB DB9.
• Numar contacte per conector: 9.
• Dispunere contacte: 5 + 4.
• Orientare terminale: 90°.
• Montare electrica: THT, prin lipire pe PCB.

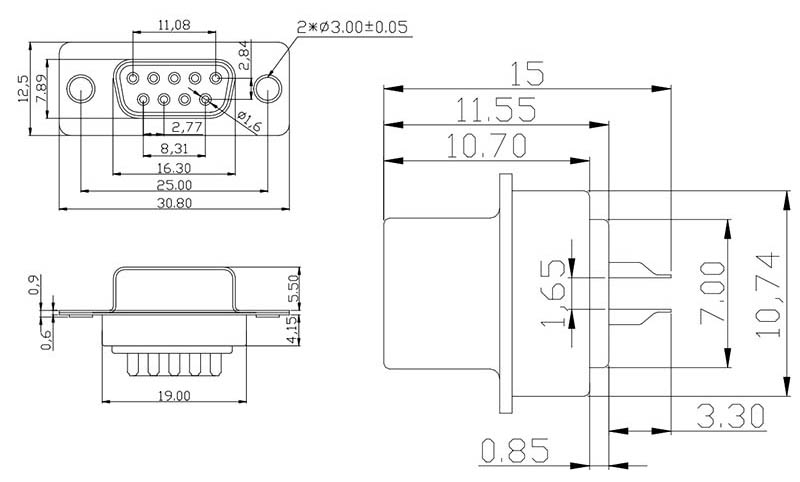

• Dimensiuni maxime: 30,80 × 12,50 × 15 mm.
• Distanta dintre centrele punctelor laterale de fixare: 25,00 mm.
• Orificii laterale de fixare: 2 × Ø3,00 ±0,05 mm.
• Pasul contactelor din acelasi rand: 2,77 mm.
• Distanta dintre randurile de contacte: 2,80 mm.
• Lungime terminale pentru PCB: 3,30 mm.

Continut pachet:

• 1 × conector D-SUB DB9 mama, 9 pini, 90°.
• 1 × conector D-SUB DB9 tata, 9 pini, 90°.

Instructiuni de montaj:

1. Amprenta PCB se proiecteaza conform cotelor si dispunerii celor 9 terminale.
2. Conectorul se introduce in placa, cu interfata orientata spre marginea PCB-ului.
3. Numerotarea contactelor si corespondenta semnalelor se verifica folosind schema echipamentului.
4. Cele 9 terminale si elementele mecanice de fixare se lipesc fara a forma punti de cositor.
5. Continuitatea circuitelor si absenta scurtcircuitelor se verifica inainte de conectarea echipamentului.

Utilizare:

Dupa montarea pe PCB, conectorii permit cuplarea unei mufe DB9 complementare. Produsul realizeaza exclusiv conexiunea fizica dintre contacte si nu necesita configurare software sau calibrare.

Recomandari si precautii:

• Pinout-ul trebuie verificat pentru fiecare echipament, deoarece utilizarea unui conector DB9 nu garanteaza aceeasi alocare a semnalelor.
• Conectorul nu converteste nivelurile electrice si nu inlocuieste un driver sau convertor RS232.
• Lipirea se realizeaza fara supraincalzirea terminalelor sau a izolatorului.
• Punctele mecanice de fixare se folosesc pentru a evita solicitarea lipiturilor la conectare si deconectare.
• Circuitul se testeaza pentru scurtcircuite inainte de alimentare.

Compatibilitate:

• Placi PCB prevazute cu amprenta D-SUB DB9 THT la 90°.
• Echipamente cu interfata fizica DB9 cu 9 contacte.
• Porturi seriale RS232, in functie de pinout-ul si nivelurile electrice ale echipamentului.
• Placi de control, automatizari, adaptoare si echipamente electronice personalizate.
