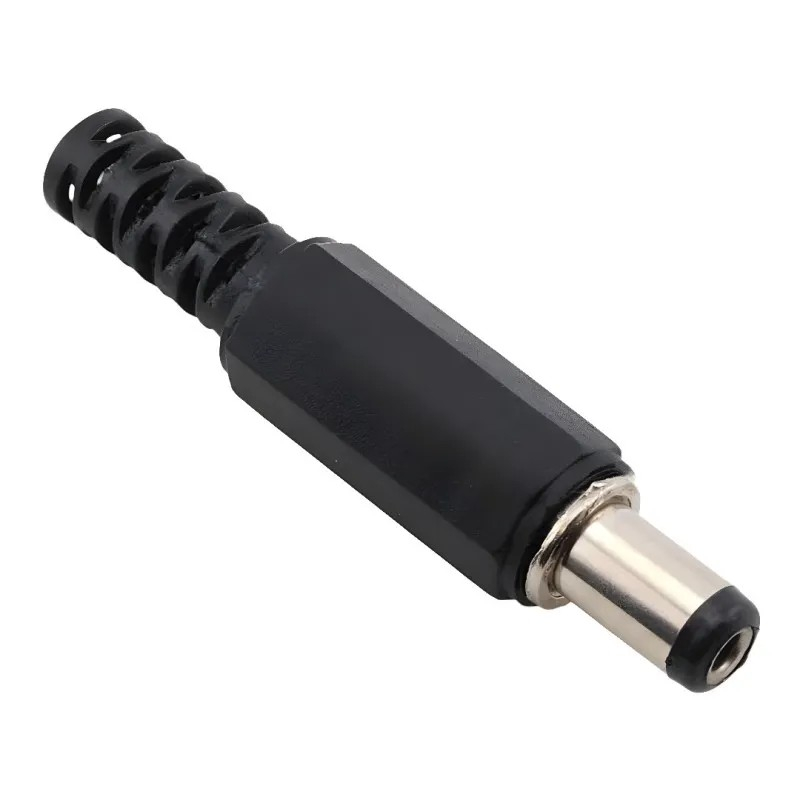

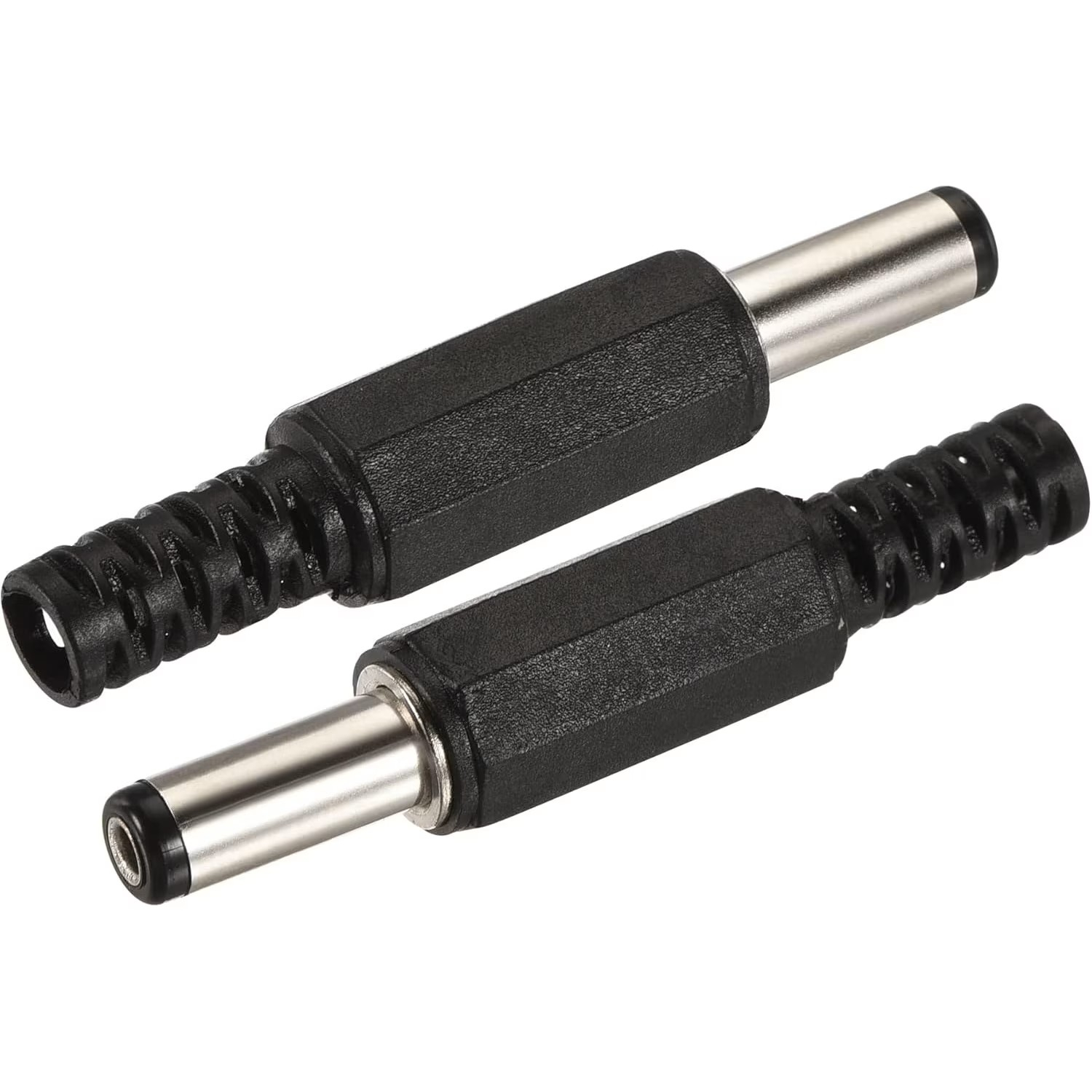

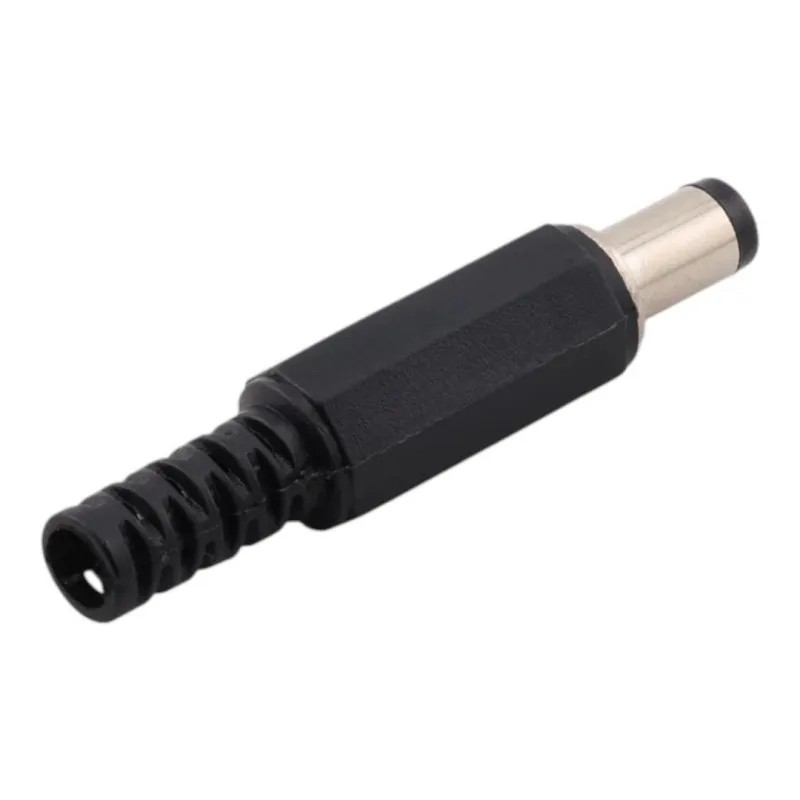

Mufa alimentare DC jack tata DC005 este un conector pentru montarea pe cablu, utilizat la realizarea adaptoarelor, prelungitoarelor si cablurilor de alimentare pentru echipamente electronice cu intrare DC compatibila, iar constructia demontabila permite conectarea conductoarelor si inchiderea acestora in carcasa.

Caracteristici principale:

• Diametru exterior de 5.5 mm pentru conectarea la mufe DC mama compatibile.

• Diametru interior de 2.1 mm pentru identificarea precisa a variantei.

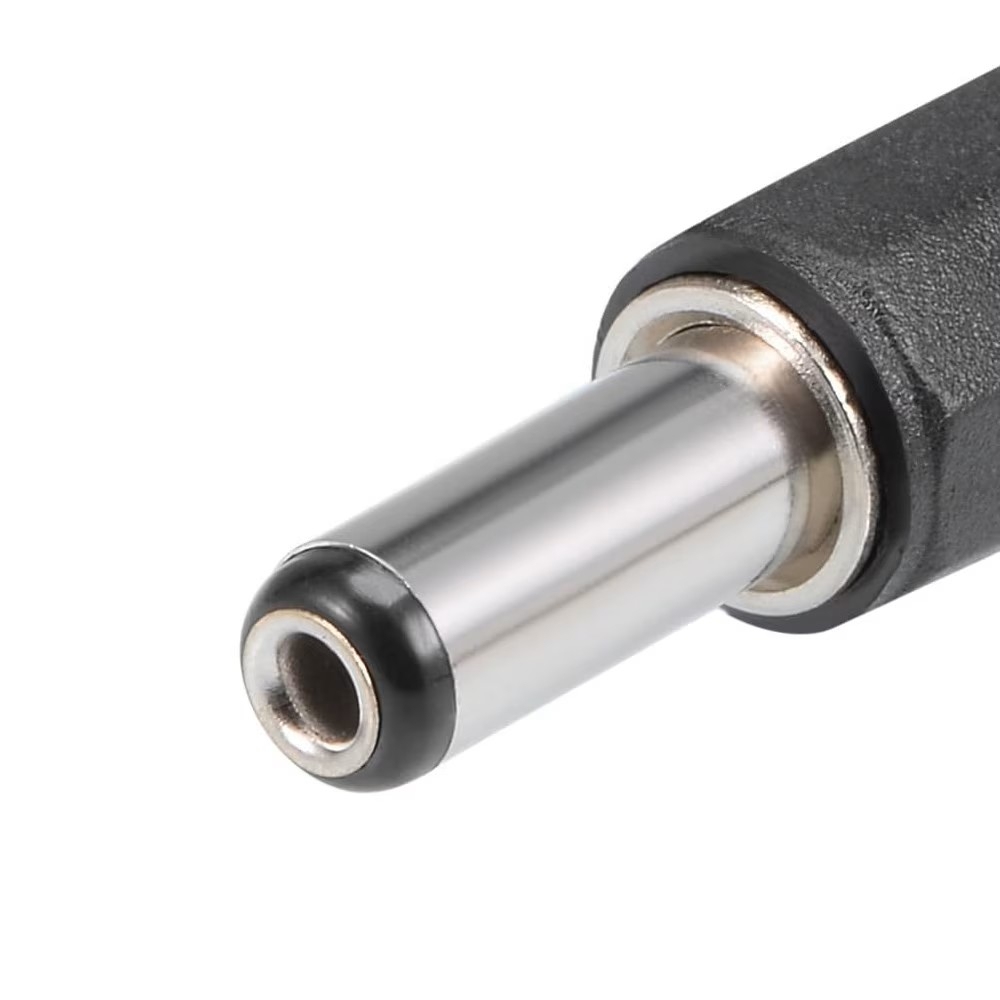

• Plug scurt cu lungimea de 9 mm.

• Tensiune maxima suportata de 30 V DC.

• Constructie din plastic si metal.

• Carcasa demontabila pentru montarea pe cablu.

Specificatii tehnice:

• Tip conector: mufa alimentare DC jack tata.

• Model: DC005.

• Dimensiune plug: 5.5x2.1x9 mm.

• Tensiune maxima suportata: 30 V DC.

• Material: plastic si metal.

• Montaj: pe cablu.

• Conectare conductoare: prin lipire.

Continut pachet:

• 1x mufa alimentare DC jack tata DC005, 5.5x2.1x9 mm.

Instructiuni de montaj:

1. Carcasa mufei se desface, iar cablul se introduce prin partea posterioara inaintea conectarii.

2. Capetele conductoarelor se dezizoleaza si se pregatesc pentru lipire.

3. Contactele mufei si polaritatea necesara echipamentului se identifica prin masurare.

4. Conductoarele se lipesc pe contactele corespunzatoare, fara a permite formarea unui scurtcircuit.

5. Conexiunile se izoleaza, iar carcasa se inchide complet.

6. Continuitatea si polaritatea se verifica inainte de aplicarea tensiunii.

Utilizare:

Mufa se introduce intr-un conector DC mama compatibil dupa verificarea dimensiunilor si a polaritatii, fiind destinata alimentarii echipamentelor electronice prin cabluri realizate sau reparate manual.

Recomandari si precautii:

• Tensiunea aplicata nu trebuie sa depaseasca 30 V DC.

• Montajul si lipirea se realizeaza numai cu circuitul deconectat de la alimentare.

• Polaritatea se verifica pentru fiecare echipament, deoarece aceasta nu este definita de forma conectorului.

• Lipiturile se izoleaza pentru prevenirea scurtcircuitelor.

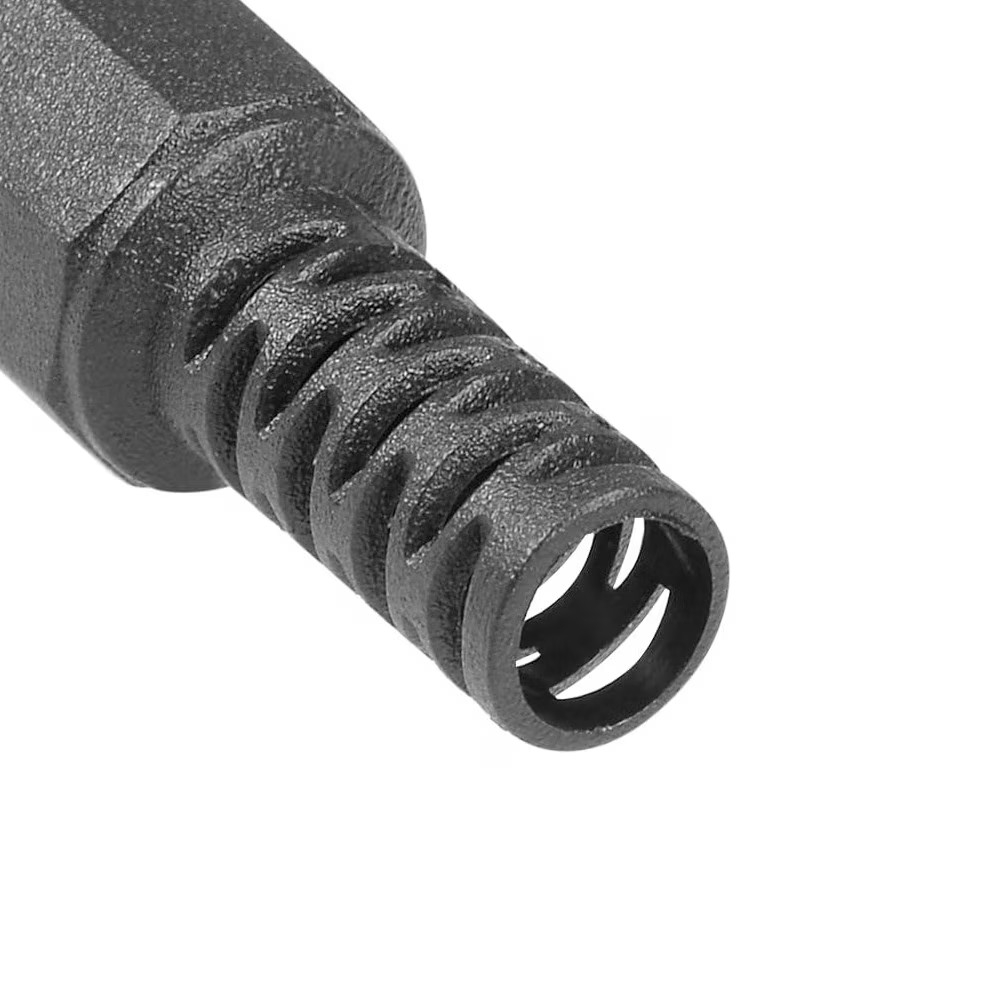

• Cablul se fixeaza astfel incat solicitarea mecanica sa nu fie transmisa contactelor.

Compatibilitate:

• Mufe DC jack mama de 5.5x2.1 mm care accepta un plug cu lungimea de 9 mm.

• Cabluri si echipamente electronice alimentate la maximum 30 V DC.
