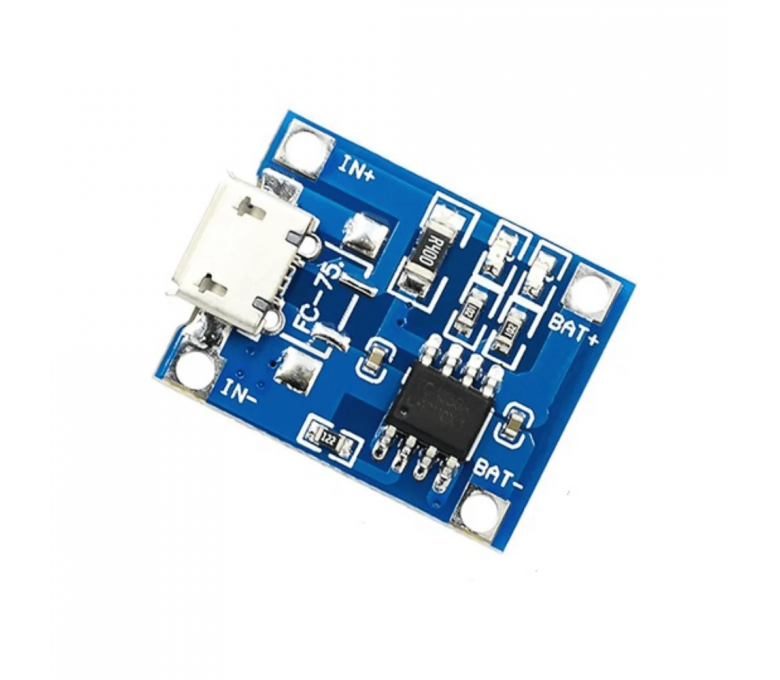

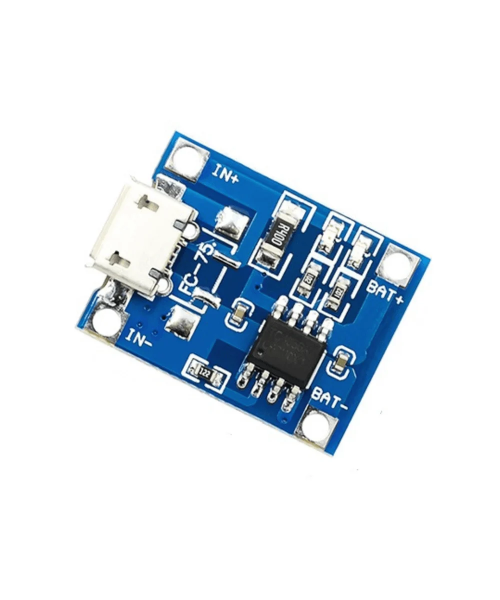

Modulul de incarcare TP4056 este destinat reincarcarii unui acumulator Li-Ion cu o singura celula. Se integreaza in dispozitive portabile si proiecte de electronica, inclusiv montaje cu acumulatori de format 18650 compatibili.

Specificatii tehnice:

• Circuit integrat: TP4056

• Tensiune de intrare: 5V DC

• Curent maxim de incarcare: 1A

• Tensiune finala de incarcare: 4.2V ±1%

• Interfata de alimentare: USB Type-C

• Dimensiuni: 22x17mm

Instructiuni de montaj:

1. Cu alimentarea deconectata, se identifica bornele pentru acumulator dupa marcajele placii.

2. Se conecteaza acumulatorul la bornele dedicate, respectand polaritatea.

3. Dupa verificarea conexiunilor, se conecteaza sursa de alimentare la portul USB.

Recomandari si precautii:

• Curentul de incarcare trebuie sa fie admis de acumulatorul utilizat.

• Nu se conecteaza pachete cu celule in serie sau acumulatori care necesita alta tensiune finala de incarcare.

• Protectia acumulatorului la descarcare excesiva si supracurent trebuie asigurata printr-un circuit verificat, adecvat montajului.

• Se asigura disiparea caldurii, evitand acoperirea modulului cu materiale termoizolante.

• Nu se utilizeaza acumulatori deteriorati, umflati sau cu izolatia compromisa.

• Incarcarea se supravegheaza, iar contactele electrice se protejeaza impotriva scurtcircuitelor.
