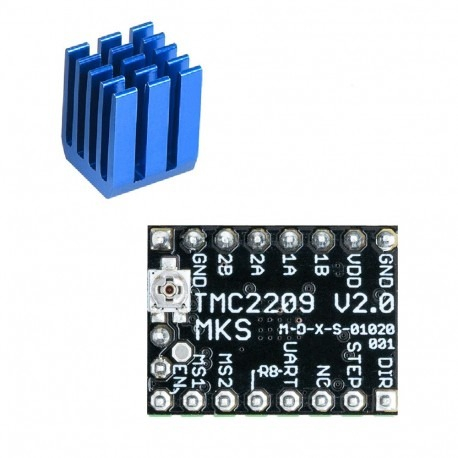

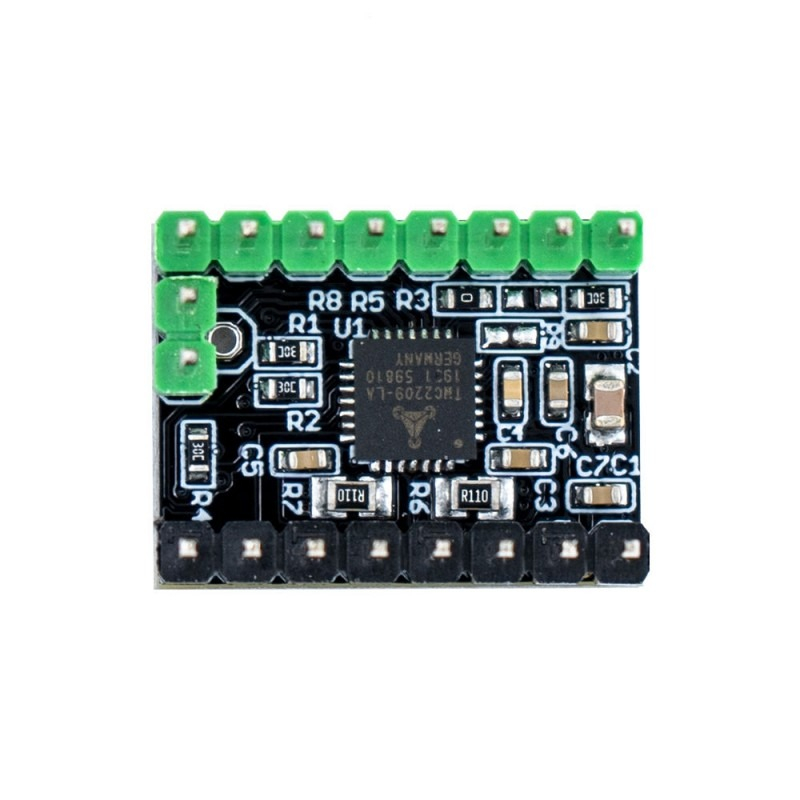

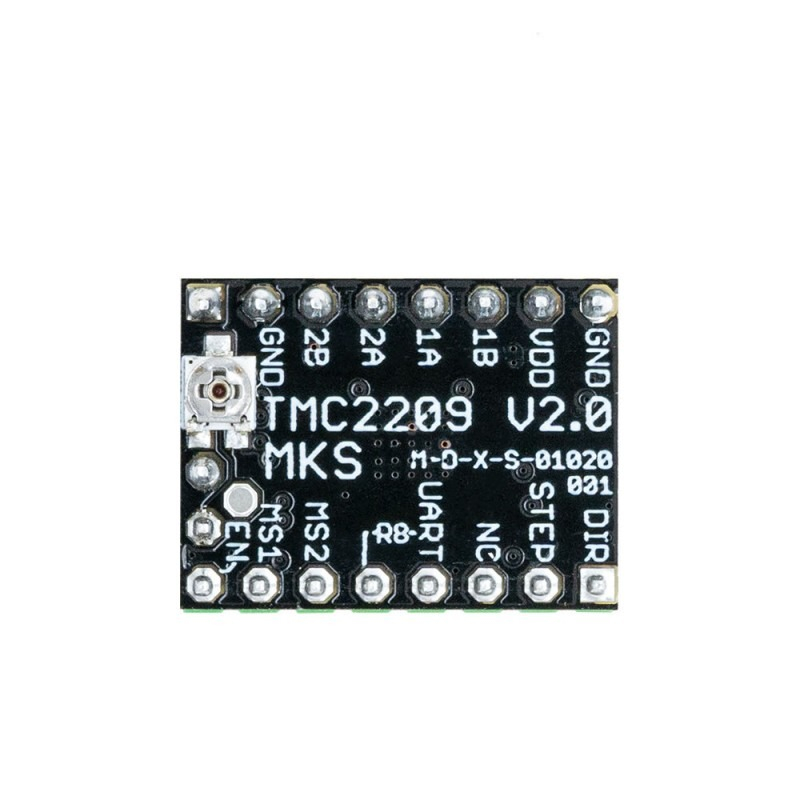

Driver TMC2209 V2.0 Makerbase MKS pentru motoare pas cu pas, potrivit pentru imprimante 3D, CNC-uri usoare si proiecte cu control precis al miscarii. Driverul ofera functionare ultra silentioasa, suport pentru UART, control prin DIR/STEP si microstep pana la 1/256.

Modelul suporta functia sensorless homing, in functie de placa de control si configuratia firmware. Pe placi compatibile precum MKS Gen_L V2.0, SKR 1.3 / 1.4 si MKS SGen_L, modul UART poate fi configurat prin jumperi, fara lipire, daca placa permite aceasta configurare.

Radiatorul inclus ajuta la disiparea caldurii, insa pentru curenti mari este importanta racirea corespunzatoare a driverului si setarea corecta a curentului.

Specificatii tehnice:

• Tip produs: driver motor pas cu pas
• Model driver: TMC2209 V2.0
• Brand / compatibilitate: Makerbase MKS
• Curent default: 1.25A
• Curent maxim: 2.5A
• Tensiune logica: 3.3V / 5V
• Tensiune de intrare: 5.5V-28V
• Microstep: pana la 1/256
• Moduri suportate: DIR/STEP, UART
• Functie suportata: sensorless homing
• Dimensiuni: 20.4x15.3mm
• Include: 1 driver TMC2209, 1 radiator

Instructiuni de montaj / utilizare:

• Verificati orientarea driverului inainte de montaj; introducerea gresita poate defecta driverul sau placa de control.
• Montati radiatorul inclus pentru o disipare mai buna a caldurii.
• Setati corect curentul motorului in functie de motorul folosit si de placa de control.
• Pentru reglarea Vref, masurati tensiunea intre GND si pinul din mijloc al potentiometrului.
• Nu conectati motoarele in timpul masurarii Vref, deoarece driverul se poate defecta.
• Alimentati placa in timpul masurarii; nu folositi doar alimentarea prin USB.
• Nu conectati sau deconectati motorul cat timp driverul este alimentat.
• Folositi modul UART doar pe placi compatibile si configurate corespunzator in firmware.
• Instalati produsul conform scopului pentru care este destinat. Pentru montaje electrice complexe, instalarea si verificarea trebuie facute de o persoana competenta.
