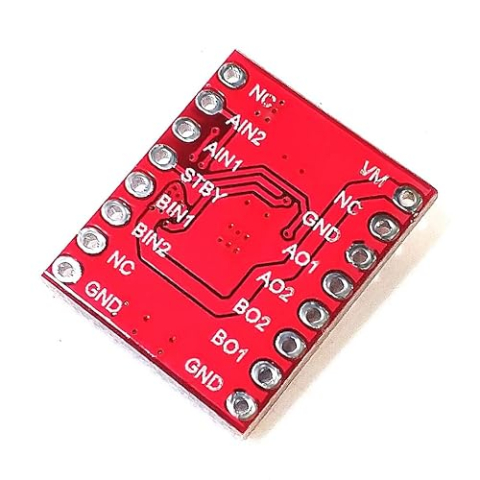

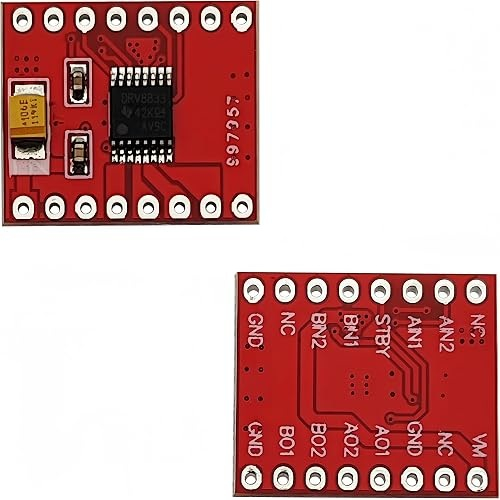

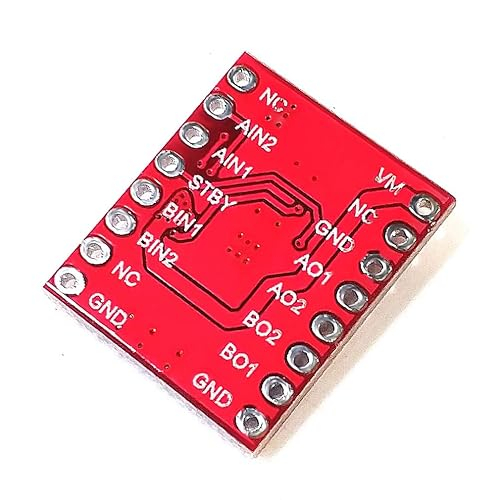

Modulul DRV8833 integreaza doua punti H independente si poate controla sensul de rotatie, oprirea si franarea motoarelor conectate.

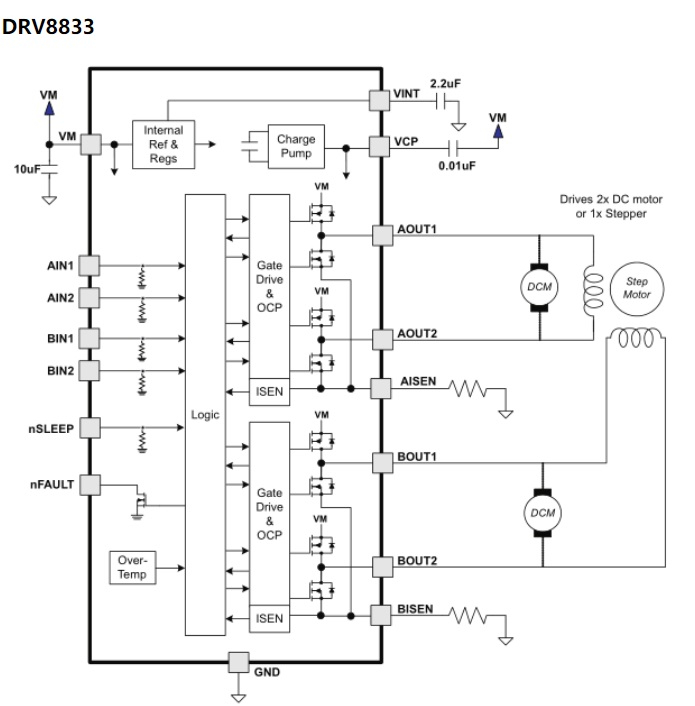

Cele doua canale permit actionarea independenta a doua motoare DC sau controlul celor doua bobine ale unui motor pas cu pas bipolar cu 4 fire.

Specificatii tehnice:

• Model: DRV8833.
• Numar canale: 2 punti H.
• Tensiune de alimentare: 2.7-10.8V DC.
• Curent de iesire: 1.5A pentru fiecare punte H.
• Motoare controlate: 2 motoare DC sau 1 motor pas cu pas bipolar cu 4 fire.
• Intrari de control: IN1, IN2, IN3 si IN4.
• Iesiri pentru motoare: OUT1, OUT2, OUT3 si OUT4.
• Moduri de functionare: rotire in ambele sensuri, functionare libera si franare.

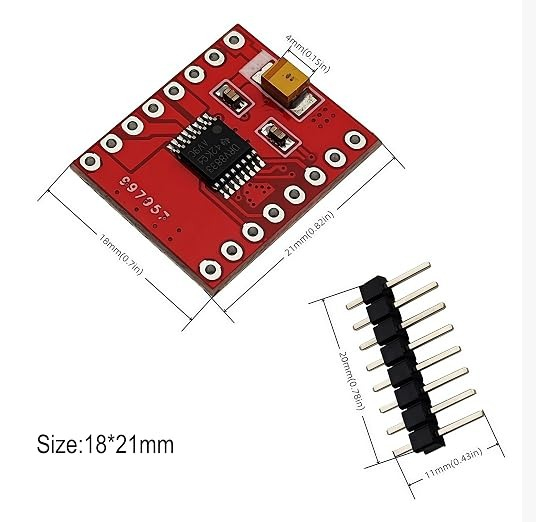

• Dimensiuni modul: 18.1x21.1mm.

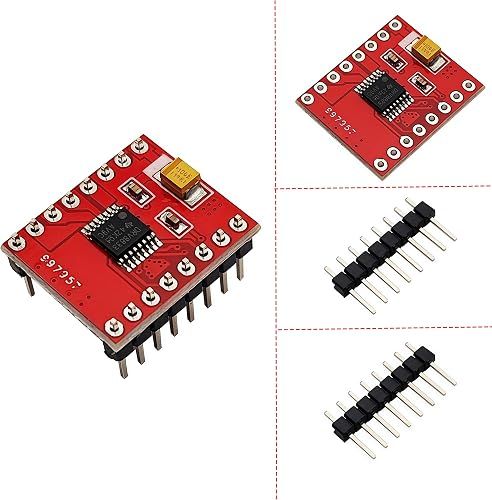

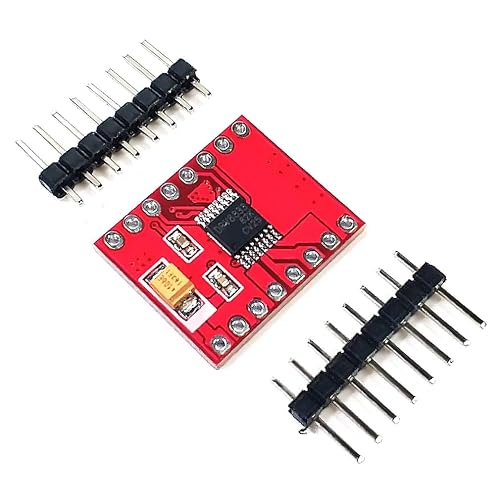

• Pini de conectare: inclusi, nemontati.

Instructiuni de montaj / utilizare:

• Lipiti baretele de pini pe modul, respectand pozitia marcajelor de pe placa.
• Realizati toate conexiunile cu alimentarea deconectata.
• Pentru primul motor DC, utilizati intrarile IN1 si IN2 si iesirile OUT1 si OUT2.
• Pentru al doilea motor DC, utilizati intrarile IN3 si IN4 si iesirile OUT3 si OUT4.
• Pentru un motor pas cu pas bipolar, conectati separat cele doua bobine la cele doua perechi de iesiri.
• Conectati alimentarea in intervalul 2.7-10.8V DC si respectati polaritatea.
• Aplicati semnalele de control numai dupa verificarea conexiunilor.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu depasiti tensiunea de alimentare de 10.8V DC.
• Nu depasiti curentul de 1.5A pe fiecare punte H.
• Nu conectati sau deconectati motoarele cat timp modulul este alimentat.
• Verificati identificarea corecta a bobinelor motorului pas cu pas inainte de conectare.
• Asigurati racirea corespunzatoare la functionarea cu sarcina ridicata.
• Nu permiteti contactul accidental intre pini sau traseele modulului.
• Interventiile necorespunzatoare pot deteriora modulul, motoarele sau controlerul.

Compatibilitate:

• Motoare DC cu perii, cu tensiune si curent compatibile.
• Motoare pas cu pas bipolare cu 4 fire, cu parametri compatibili.
• Placi de dezvoltare si controlere capabile sa furnizeze semnale logice pentru cele patru intrari.
