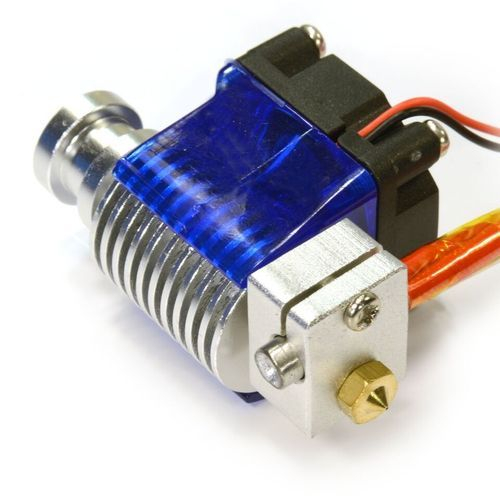

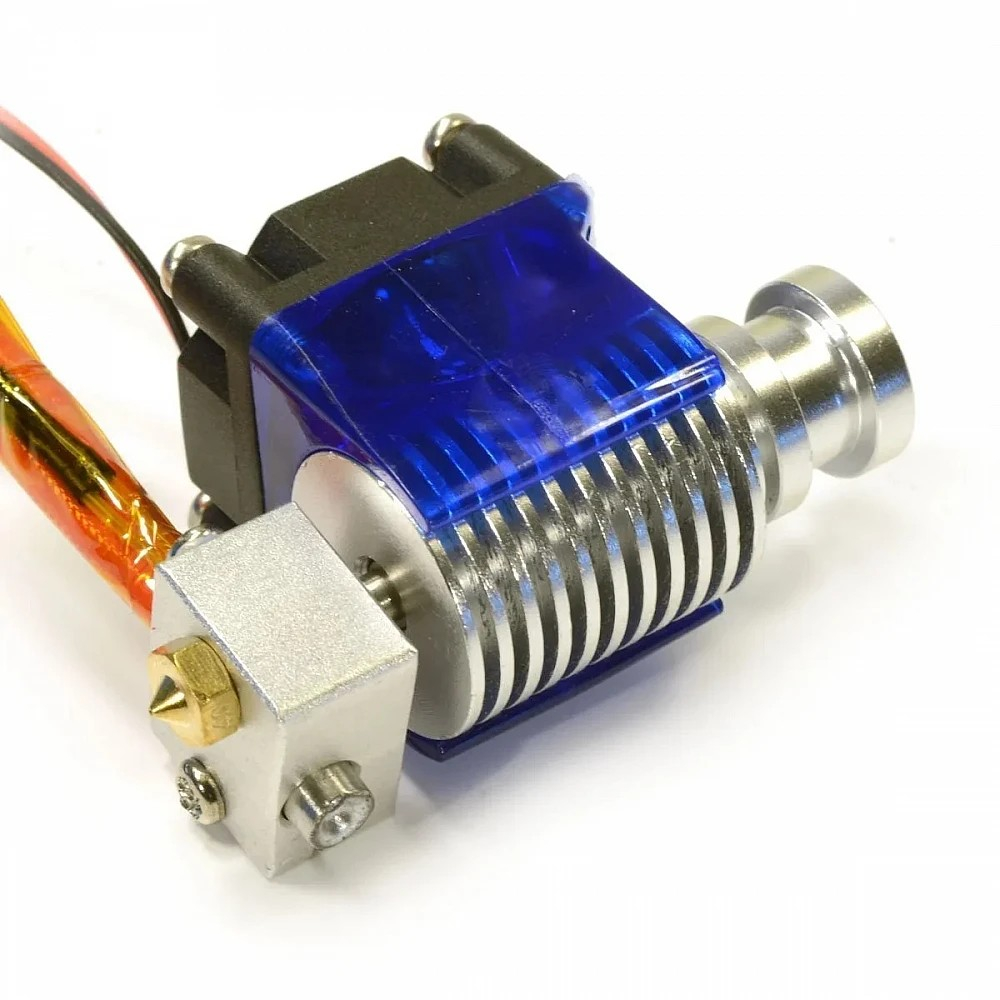

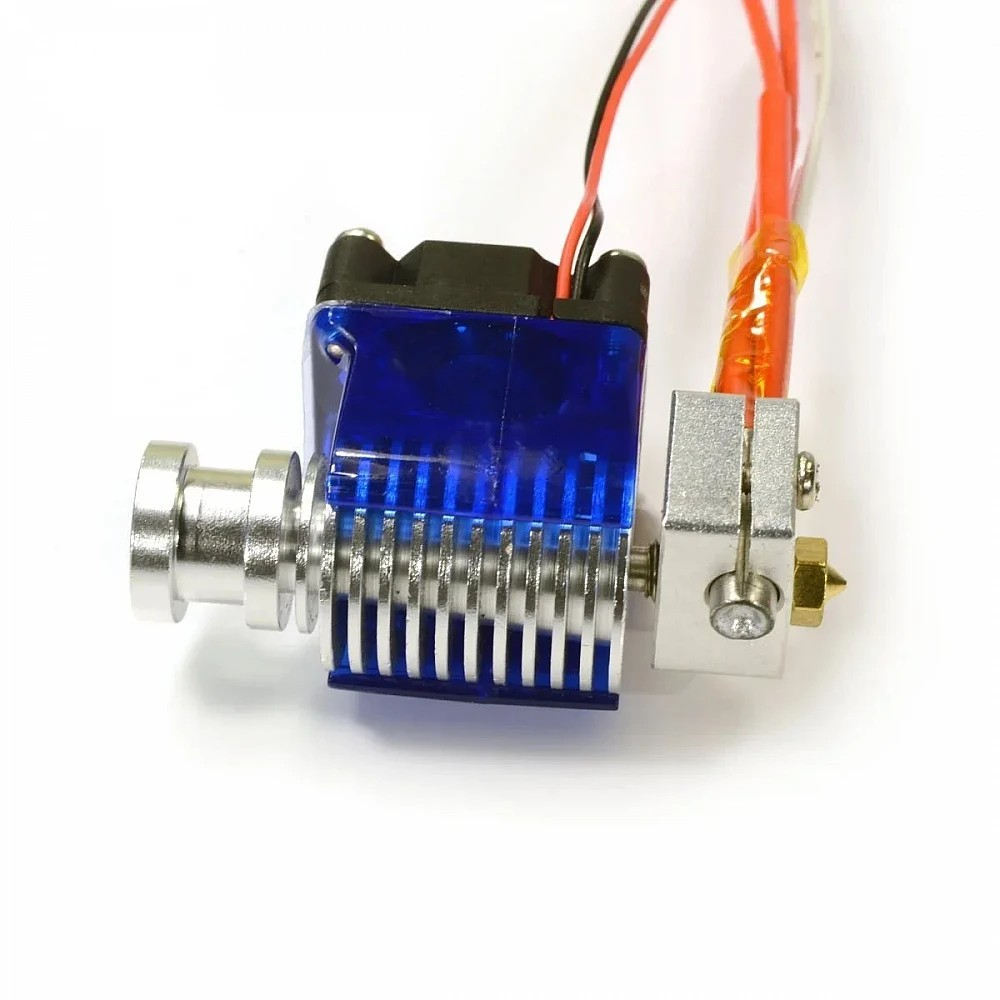

Kitul hotend E3D V6 este destinat incalzirii si extrudarii filamentului de 1.75mm in imprimante 3D compatibile. Include componentele necesare pentru incalzire, monitorizarea temperaturii si racirea radiatorului.

Ventilatorul de 30x30x10mm asigura racirea radiatorului, iar termistorul NTC 3950 100K permite monitorizarea temperaturii blocului de incalzire.

Specificatii tehnice:

• Tip produs: cap printare / hotend
• Model: E3D V6, varianta scurta
• Tensiune alimentare rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Termistor: NTC 3950, 100K
• Lungime cablu termistor: 1m
• Ventilator: 30x30x10mm, tip 3010
• Tensiune alimentare ventilator: 12V DC
• Conector ventilator: 2 pini
• Lungime cablu ventilator: 30cm
• Dimensiuni bloc de incalzire: 20x16x11.5mm
• Material bloc de incalzire: aluminiu 6061
• Tija filetata: inox, fara tub PTFE la interior
• Radiator: varianta scurta, fara conector pneumatic

Compatibilitate:

• Imprimante 3D si sisteme de extrudare compatibile cu hotend tip E3D V6
• Configuratii care utilizeaza filament de 1.75mm
• Sisteme electrice cu alimentare de 12V
• Suporturi compatibile cu geometria radiatorului E3D V6

Inainte de montaj, verificati tensiunea imprimantei, dimensiunile sistemului de prindere si modul de alimentare a filamentului.

Continut pachet:

• 1 x hotend E3D V6 cu duza de 0.4mm
• 1 x rezistenta de incalzire 12V 40W
• 1 x termistor NTC 3950 100K
• 1 x ventilator 3010 12V
• 1 x suport pentru ventilator
• 1 x tija filetata din inox fara tub PTFE la interior
• 1 x radiator scurt fara conector pneumatic

Instructiuni de montaj si utilizare:

• Opriti imprimanta si deconectati alimentarea electrica inainte de montaj.
• Fixati radiatorul hotendului in suportul compatibil al imprimantei.
• Conectati rezistenta de incalzire la iesirea dedicata hotendului de pe placa de control.
• Conectati termistorul la intrarea pentru senzorul de temperatura.
• Conectati ventilatorul la o sursa de 12V, respectand polaritatea.
• Fixati cablurile astfel incat sa nu intre in contact cu blocul de incalzire sau cu elementele mobile.
• Verificati functionarea ventilatorului si citirea temperaturii inainte de introducerea filamentului.
• Efectuati calibrarea PID dupa montaj, daca placa de control permite aceasta operatiune.

Recomandari si precautii:

• Nu conectati rezistenta sau ventilatorul la o tensiune de 24V.
• Nu utilizati hotendul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii.
• Verificati fixarea termistorului si a rezistentei inainte de incalzire.
• Reglajele mecanice se efectueaza numai cu imprimanta deconectata de la alimentare.
