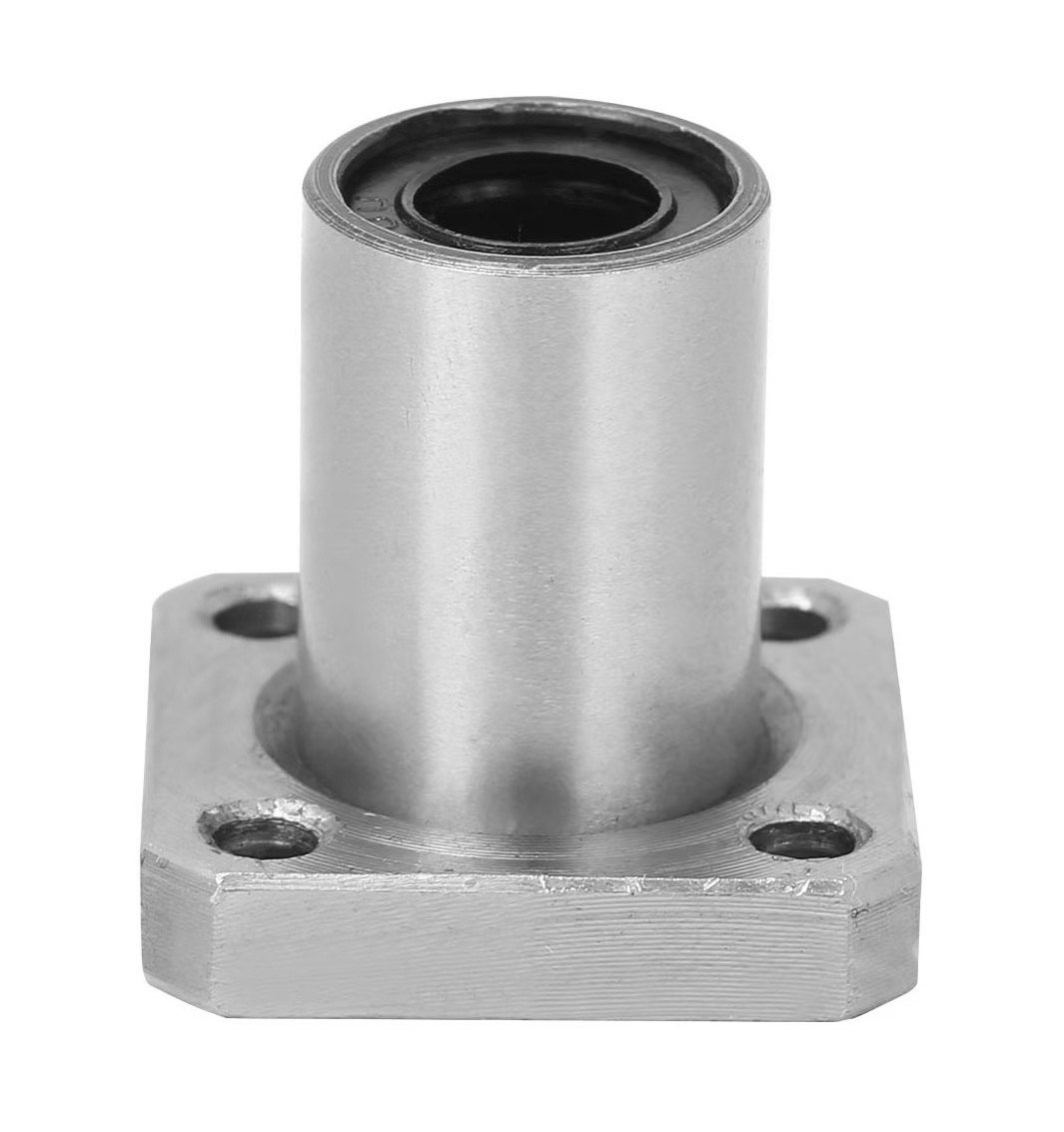

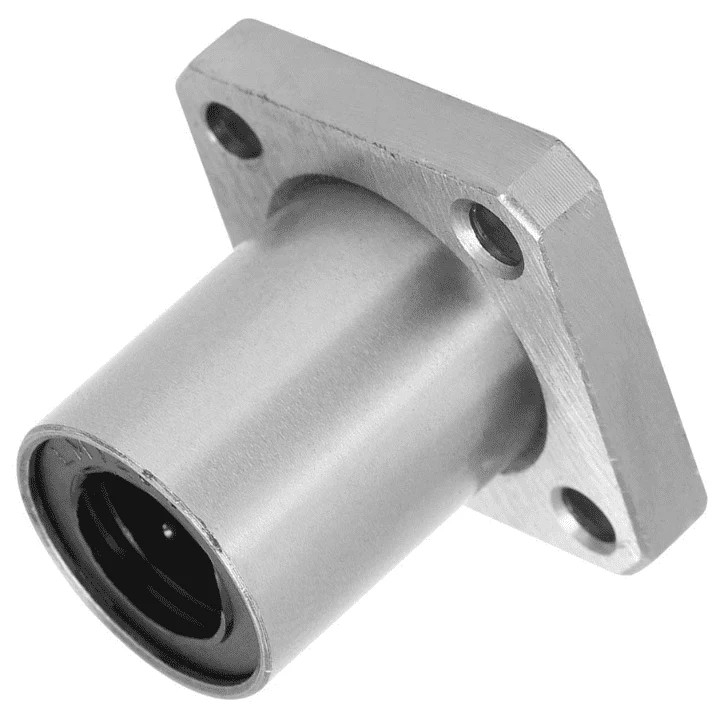

Rulmentul liniar LMK10UU cu flansa patrata este utilizat pentru ghidarea si deplasarea componentelor mobile pe axe cilindrice cu diametrul de 10mm. Flansa patrata cu patru gauri permite fixarea directa pe placi, carucioare si alte elemente mobile, fara utilizarea unui suport separat.

Constructia cu bile permite deplasarea liniara cu frecare redusa, zgomot redus si precizie ridicata. Produsul poate fi utilizat in imprimante 3D, masini CNC, sisteme de pozitionare si echipamente automatizate.

Specificatii tehnice:

• Tip produs: rulment liniar cu flansa patrata
• Model: LMK10UU
• Tip rulment: liniar, cu bile
• Diametru interior (d): 10mm
• Diametru exterior corp (D): 19mm
• Lungime totala (L): 29mm
• Dimensiuni corp d x D x L: 10x19x29mm
• Dimensiune flansa patrata (K): 30x30mm
• Diametru exterior maxim flansa (D1): 39mm
• Grosime flansa (H): 6mm
• Dispunere gauri montaj: PCD 29mm
• Diametru gaura de trecere (d1): 4.5mm
• Diametru locas cap surub (d2): 8mm
• Adancime locas cap surub (h): 4.4mm
• Numar gauri montaj: 4
• Numar randuri de bile: 4
• Material: otel pentru rulmenti
• Etansare: pe ambele parti, tip UU

Compatibilitate:

• Axe cilindrice cu diametrul de 10mm
• Ansambluri proiectate pentru rulmenti liniari LMK10UU
• Placi si carucioare compatibile cu flansa patrata de 30x30mm
• Montaje cu patru gauri dispuse pe un cerc cu diametrul de 29mm

Instructiuni de montaj / utilizare:

• Verificati diametrul axei si dimensiunile de montaj inainte de instalare.
• Curatati axa, rulmentul si suprafata pe care va fi fixata flansa.
• Introduceti rulmentul drept pe axa, fara lovituri sau fortare.
• Aliniati cele patru gauri ale flansei cu gaurile suprafetei de montaj.
• Utilizati suruburi compatibile cu gaurile si locasurile flansei.
• Strangeti suruburile progresiv si in diagonala.
• Deplasati manual ansamblul pe intreaga cursa inainte de utilizare.

Recomandari si precautii:

• Utilizati o axa neteda, dreapta si curata.
• Verificati paralelismul axelor in sistemele cu mai multe ghidaje.
• Nu loviti flansa si nu fortati rulmentul pe axa.
• Evitati patrunderea prafului, spanului sau altor impuritati.
• Aplicati periodic un lubrifiant compatibil cu rulmentii liniari.
• Inlocuiti rulmentul daca apar joc excesiv, blocaje sau zgomote neobisnuite.

Continut pachet:

• 1 x rulment liniar LMK10UU cu flansa patrata
