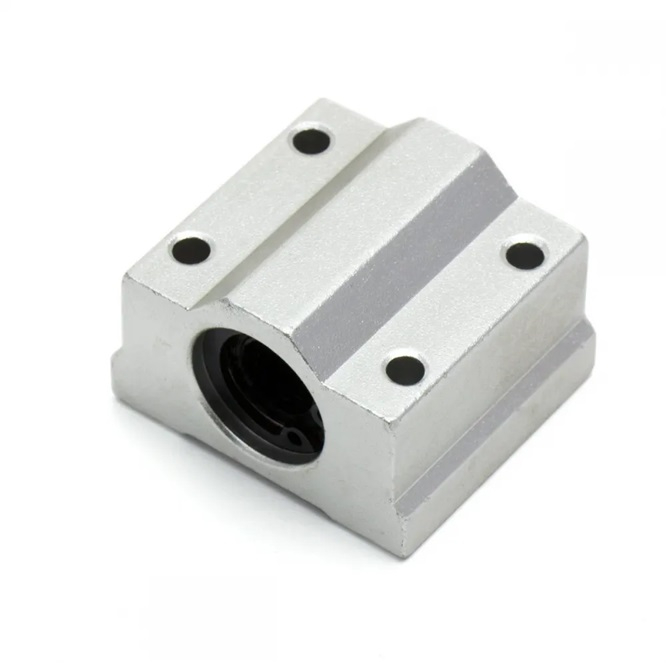

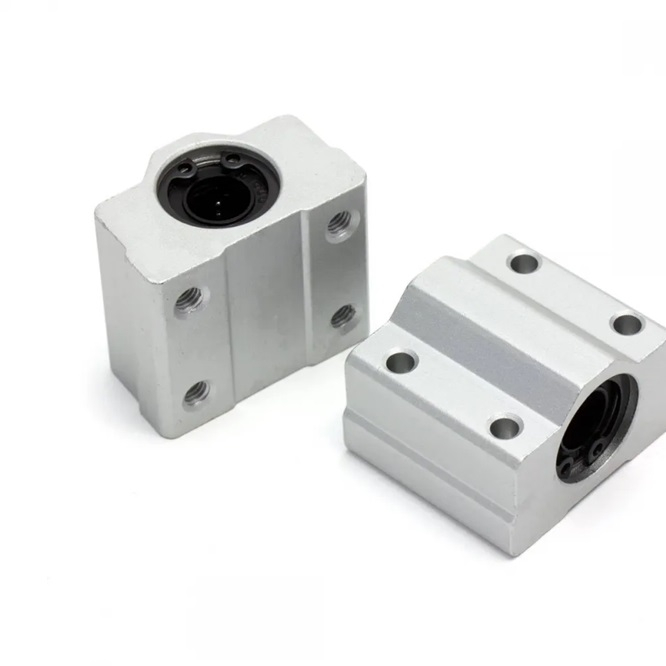

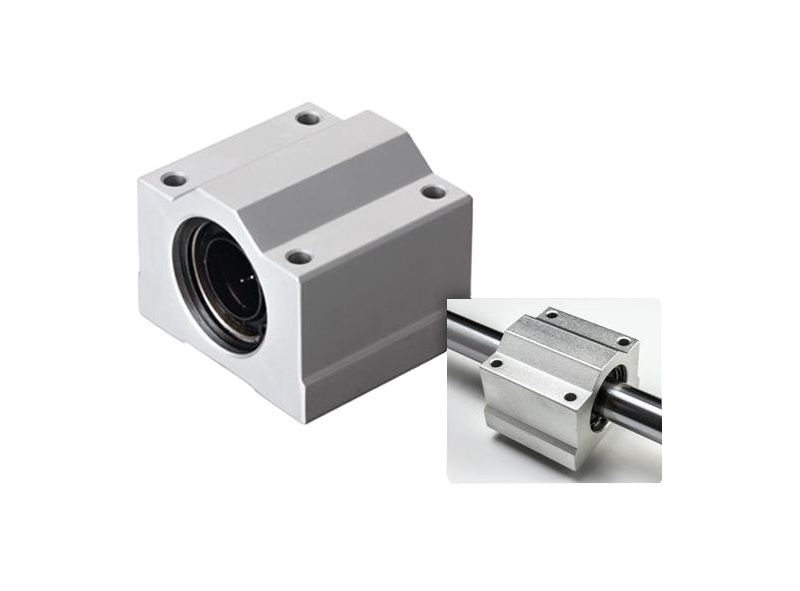

Rulmentul liniar cu suport SC10UU este utilizat pentru realizarea unei miscari liniare controlate pe axe cilindrice cu diametrul de 10mm. Ansamblul este format dintr-un rulment liniar LM10UU montat intr-un corp din aluminiu, care permite fixarea rulmentului pe o placa, masa sau alta componenta mobila.

Acest tip de rulment este utilizat in sistemele de ghidare ale imprimantelor 3D, masinilor CNC, meselor liniare, mecanismelor de pozitionare si echipamentelor automatizate.

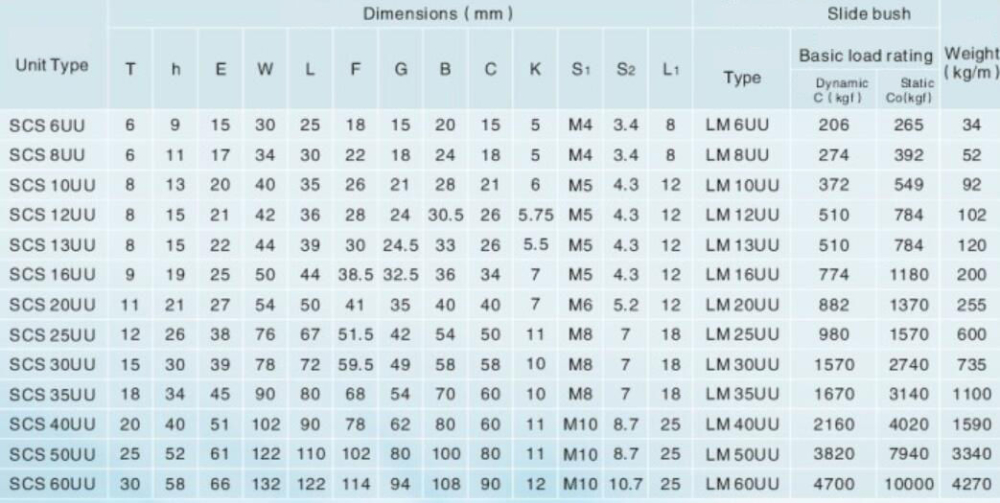

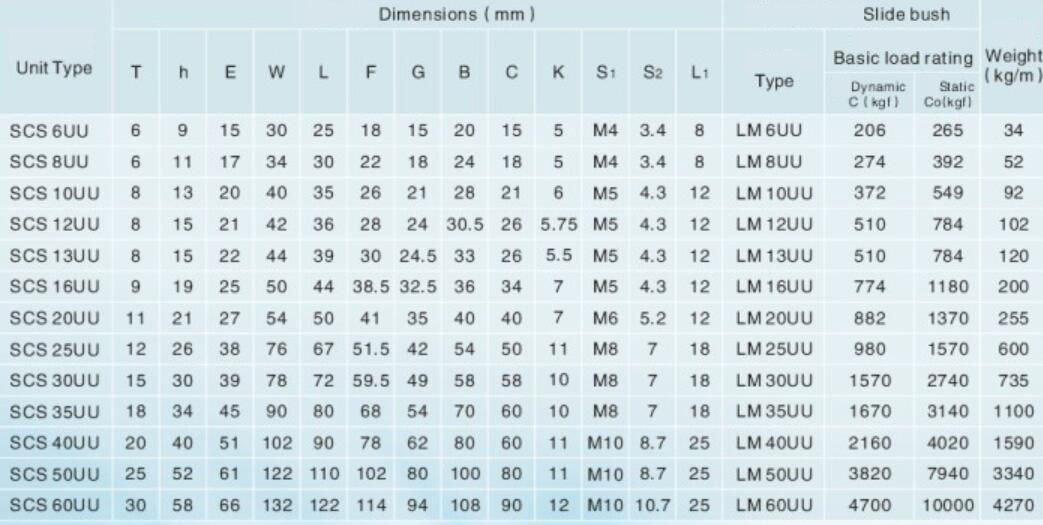

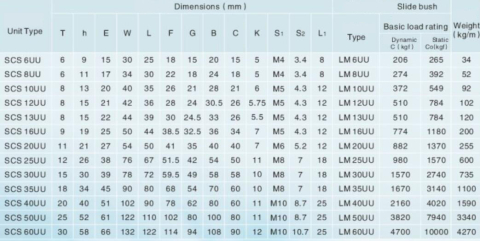

Specificatii tehnice:

• Tip produs: rulment liniar cu suport
• Model: SC10UU
• Rulment integrat: LM10UU
• Diametru interior: 10mm
• Diametru axa compatibila: 10mm

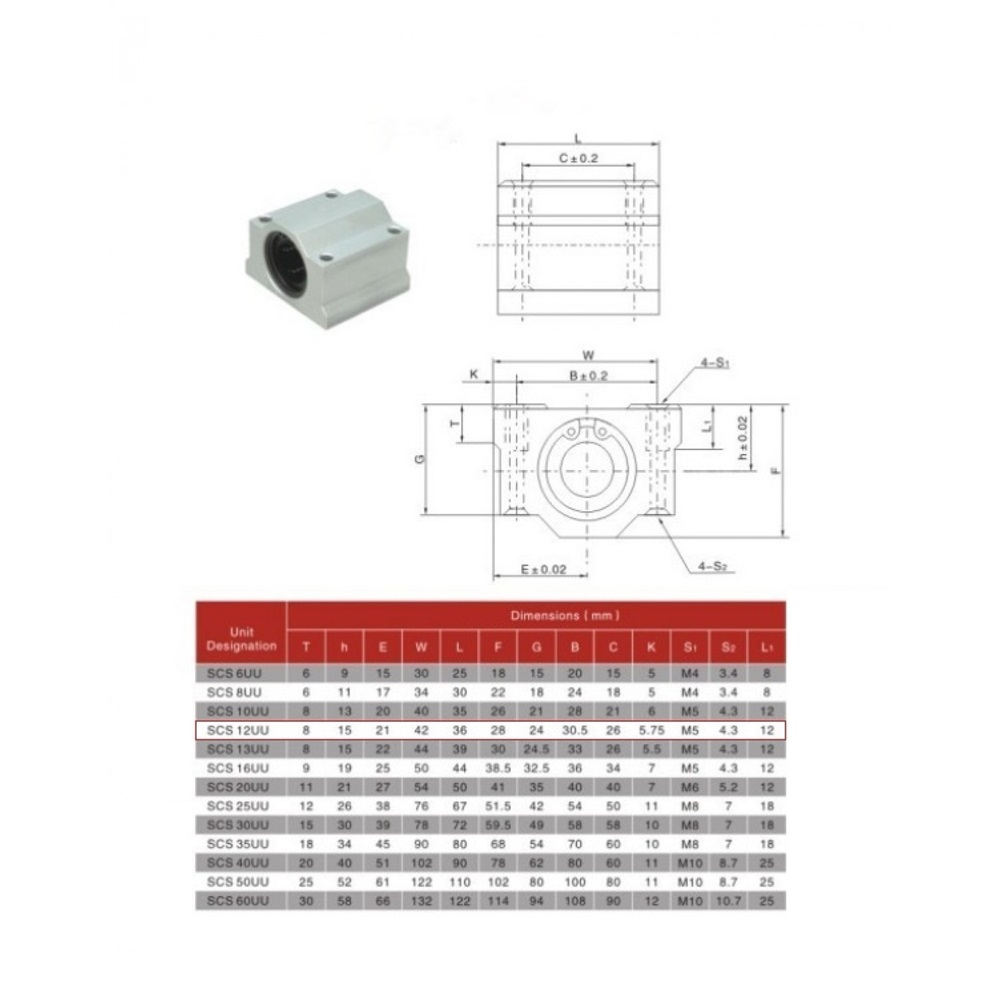

• Dimensiuni corp: 40x35x26mm
• Distanta intre axele gaurilor de montaj: 28x21mm
• Filet montaj: 4 x M5
• Adancime filet: 12mm
• Material rulment: otel pentru rulmenti
• Material suport: aluminiu
• Culoare: argintiu
• Constructie: inchisa
• Protectie: stergatoare la ambele capete

Compatibilitate:

• Axe cilindrice cu diametrul de 10mm
• Ansambluri proiectate pentru rulmenti liniari tip SC10UU
• Sisteme cu dimensiuni de montaj compatibile cu un corp de 40x35x26mm
• Sisteme de ghidare care utilizeaza rulmenti liniari LM10UU montati in suport

Instructiuni de montaj / utilizare:

• Verificati diametrul axei si dimensiunile de montaj inainte de instalare.
• Curatati axa si zona interioara a rulmentului inainte de asamblare.
• Introduceti rulmentul pe axa drept, fara lovituri sau fortare.
• Fixati suportul pe componenta mobila folosind cele patru filete M5.
• Aliniati rulmentul cu axa inainte de strangerea finala a suruburilor.
• Deplasati manual ansamblul pe intreaga cursa si verificati daca miscarea se realizeaza liber.

Recomandari si precautii:

• Utilizati o axa neteda, curata si adecvata rulmentilor liniari.
• In sistemele cu doua axe paralele, verificati paralelismul acestora pentru a evita blocarea mecanismului.
• Nu loviti rulmentul si nu fortati deplasarea daca acesta nu culiseaza liber.
• Evitati patrunderea prafului, spanului sau altor impuritati in interior.
• Aplicati periodic un lubrifiant compatibil cu rulmentii liniari.
• Verificati periodic strangerea suruburilor de montaj.

Continut pachet:

• 1 x rulment liniar cu suport SC10UU
