Rolele mari V-Slot sunt componente mecanice utilizate pentru ghidarea si deplasarea elementelor mobile pe profile din aluminiu cu canal V. Profilul exterior mentine contactul cu sina, iar rulmentul 625ZZ permite rotirea rolei in timpul deplasarii.

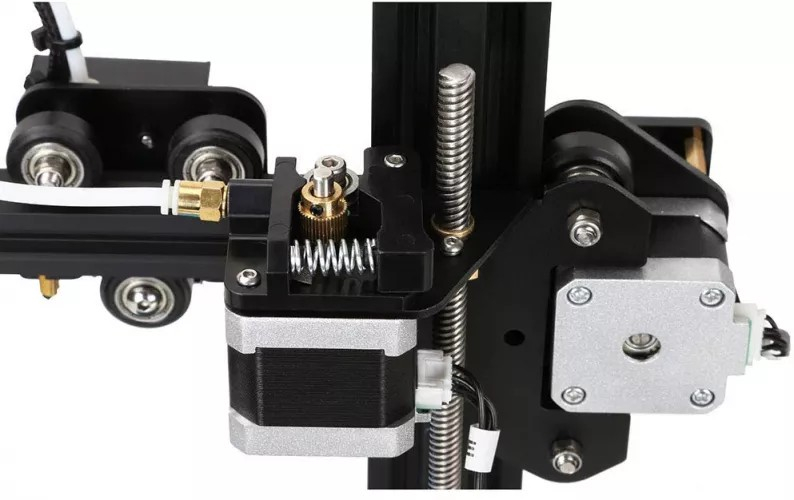

Acest format este potrivit pentru construirea sau repararea sistemelor de ghidare utilizate la axele imprimantelor 3D si la sistemele CNC compacte.

Specificatii tehnice:

• Tip: rola mare pentru profil V-Slot
• Material: POM
• Culoare: negru

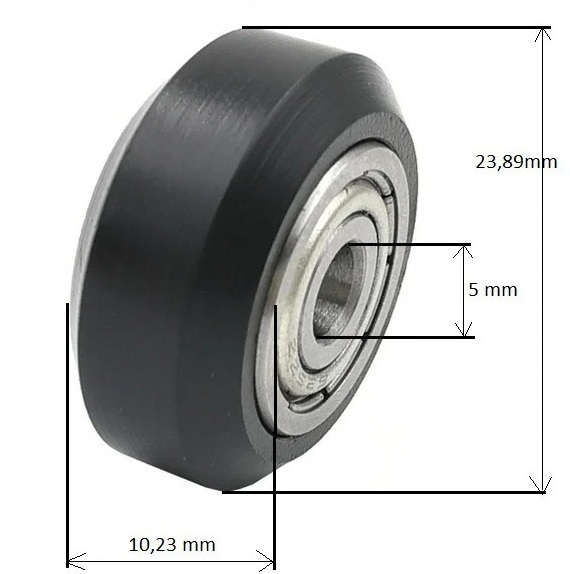

• Diametru exterior: 24mm
• Diametru interior: 5mm
• Grosime: 10.23mm

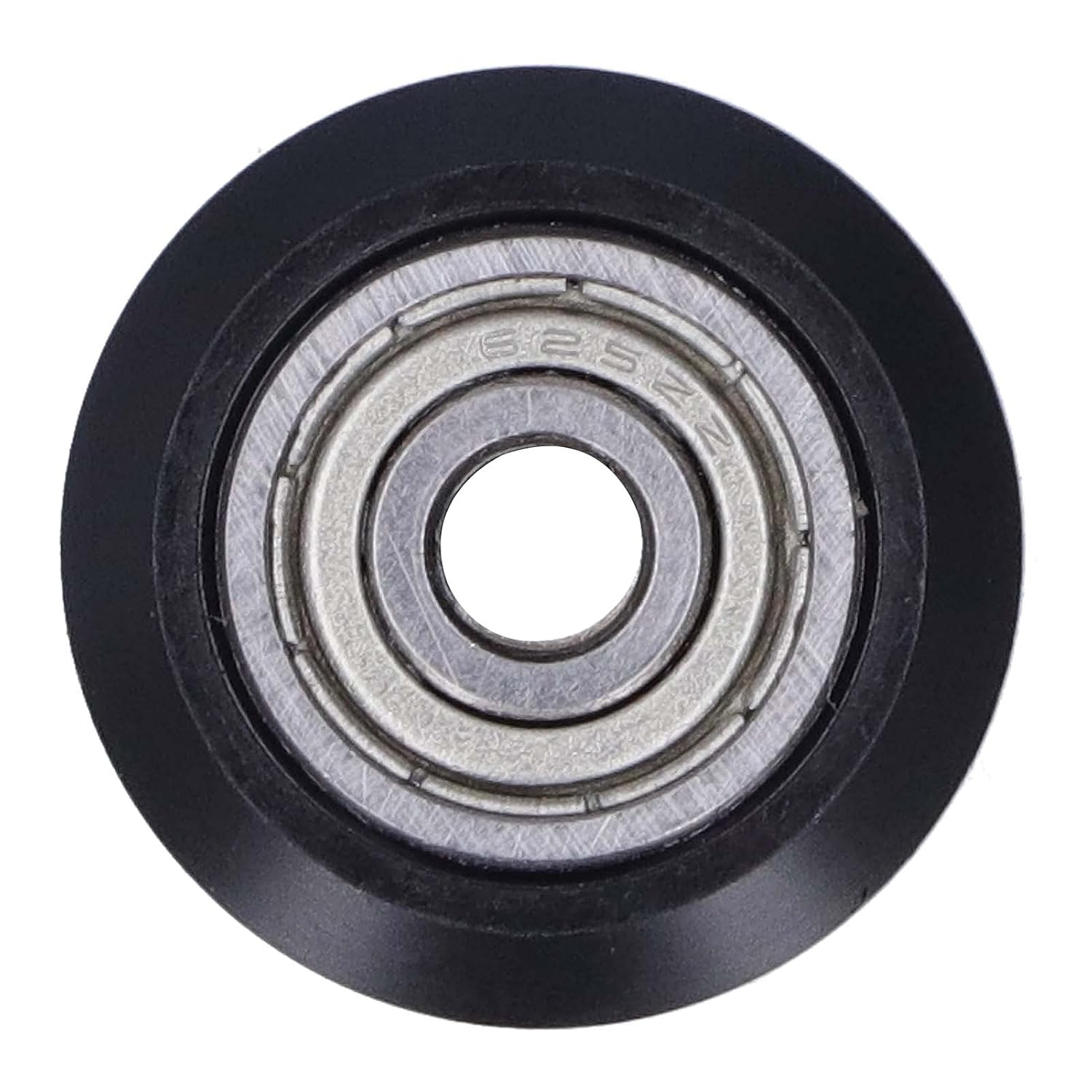

• Model rulment: 625ZZ

Continut pachet:

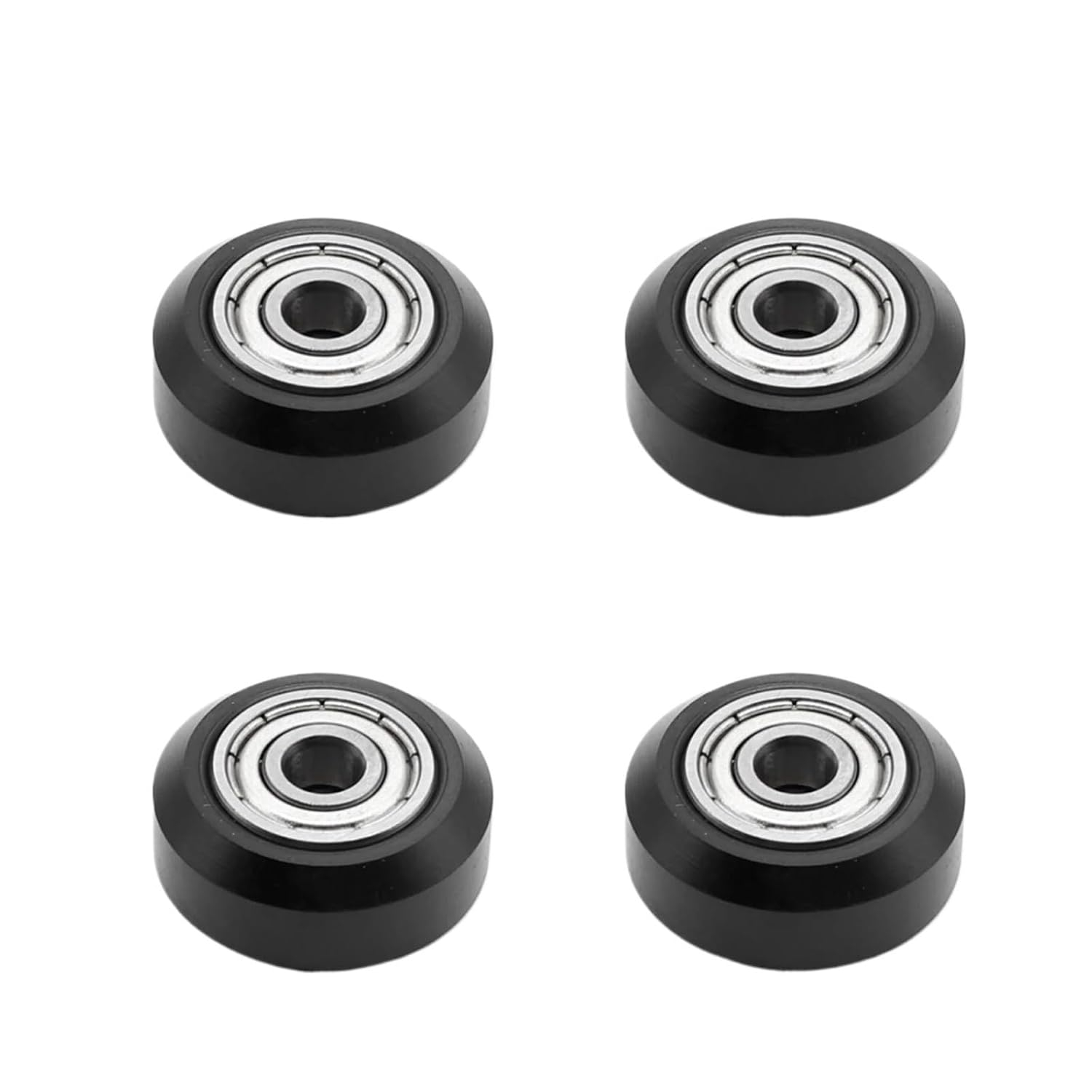

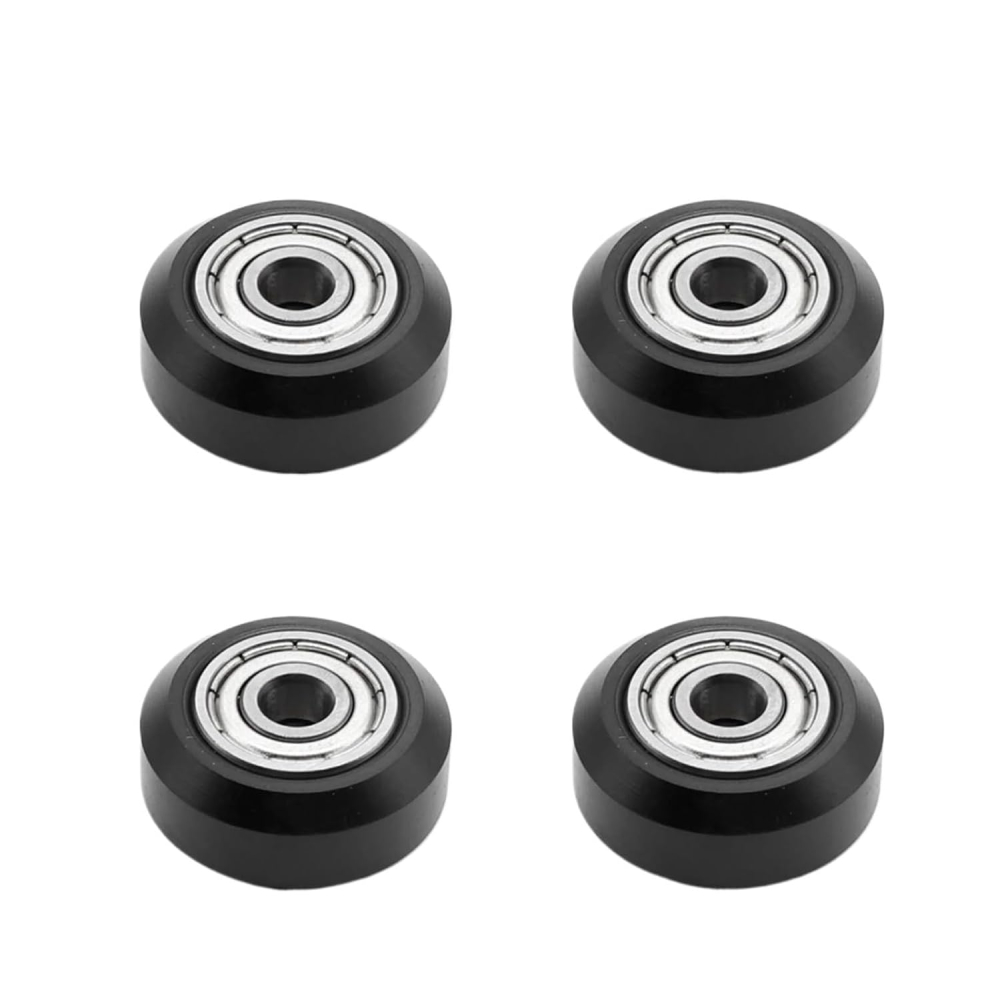

• 4 role mari V-Slot din POM, cu rulment 625ZZ

Instructiuni de montaj:

1. Se verifica starea canalului V-Slot si rotirea libera a fiecarei role.
2. Rola se fixeaza pe placa mecanica prin alezajul de 5mm, folosind elemente de prindere compatibile.
3. Rola se pozitioneaza in canalul profilului, iar alinierea si presiunea de contact se regleaza din distantierul excentric, daca ansamblul este prevazut cu acesta.
4. Elementele de prindere se strang uniform, apoi mecanismul se deplaseaza manual pe intreaga cursa pentru verificarea rularii.

Recomandari si precautii:

• Strangerea excesiva trebuie evitata, deoarece poate bloca rulmentul sau poate deforma corpul din POM.
• Presiunea pe profil se regleaza astfel incat mecanismul sa nu prezinte joc lateral, iar rolele sa se roteasca liber.
• Canalul V-Slot trebuie mentinut curat, fara particule care pot produce uzura sau blocarea deplasarii.
• Rolele cu fisuri, uzura accentuata, joc sau rulare neuniforma trebuie inlocuite.
• Montajul si reglajul trebuie realizate de o persoana competenta in asamblari mecanice.

Compatibilitate:

• Profile din aluminiu cu canal V-Slot, inclusiv profilul 2020
• Ansambluri OpenBuilds proiectate pentru role mari cu diametru interior de 5mm
