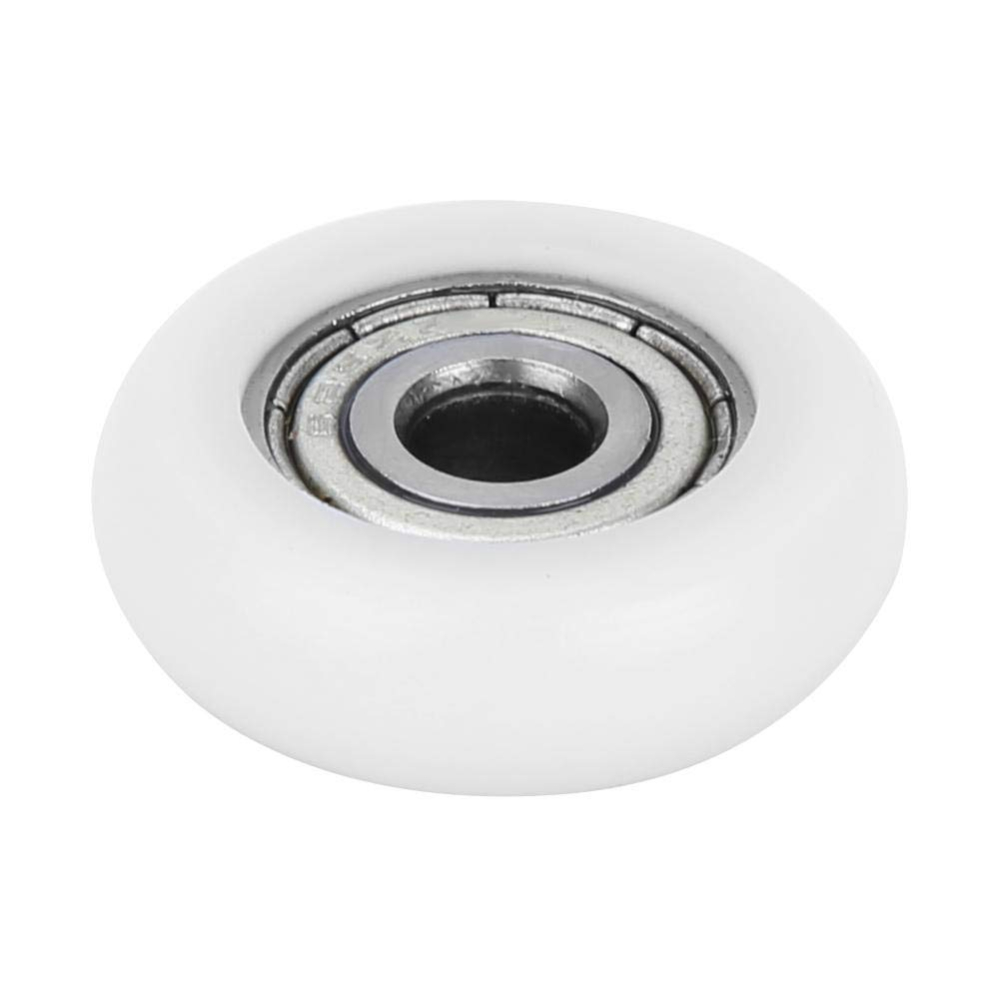

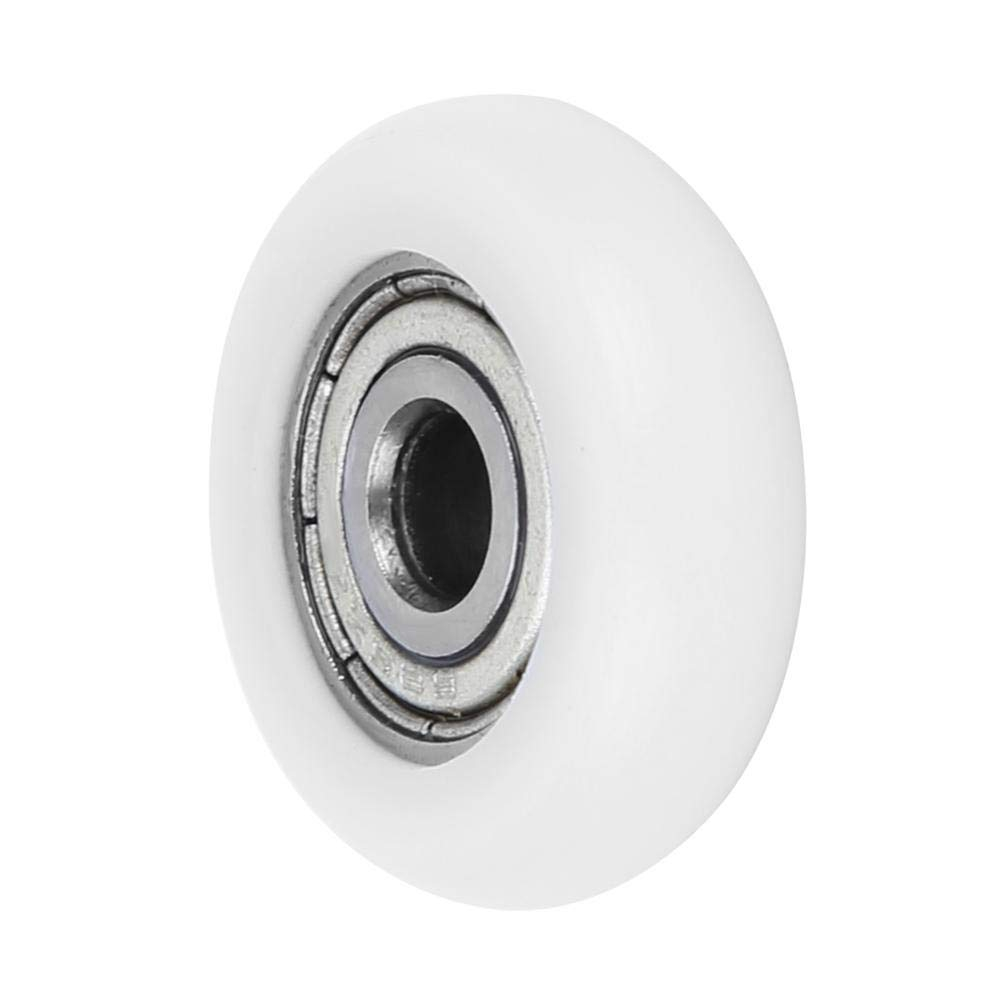

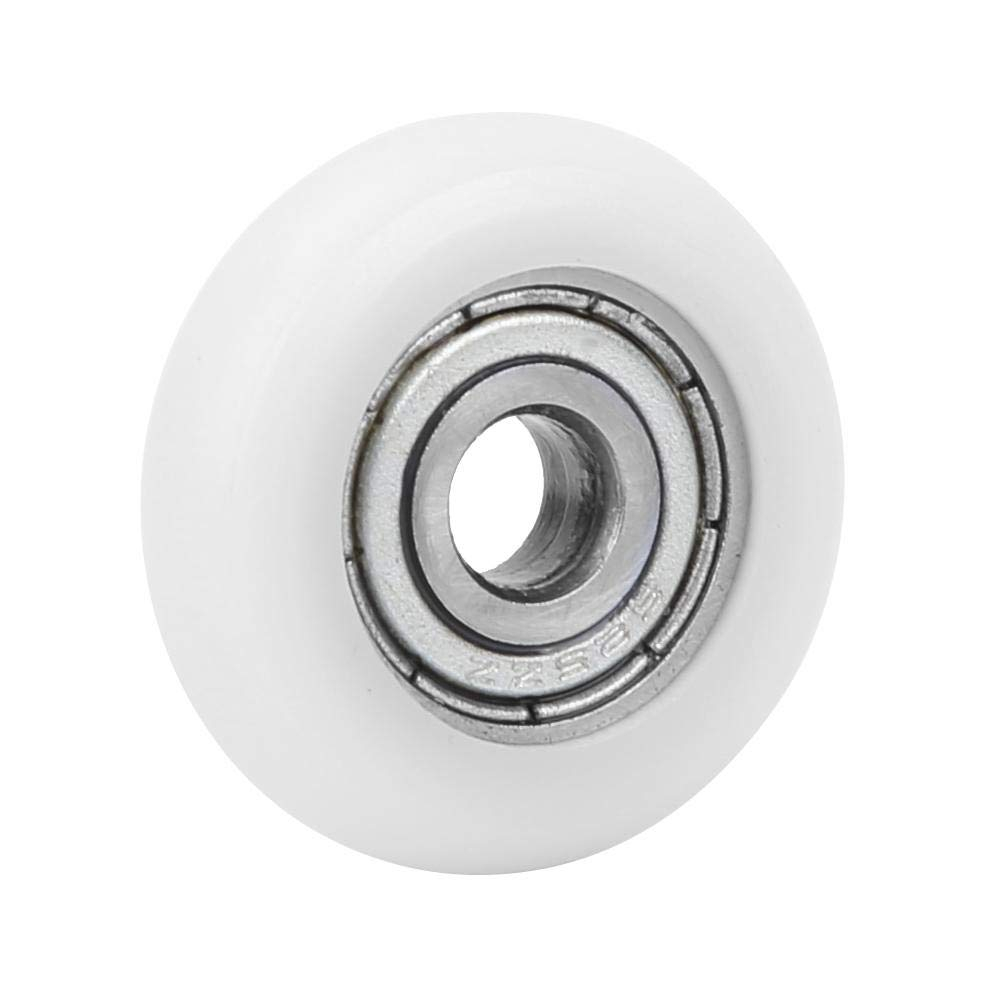

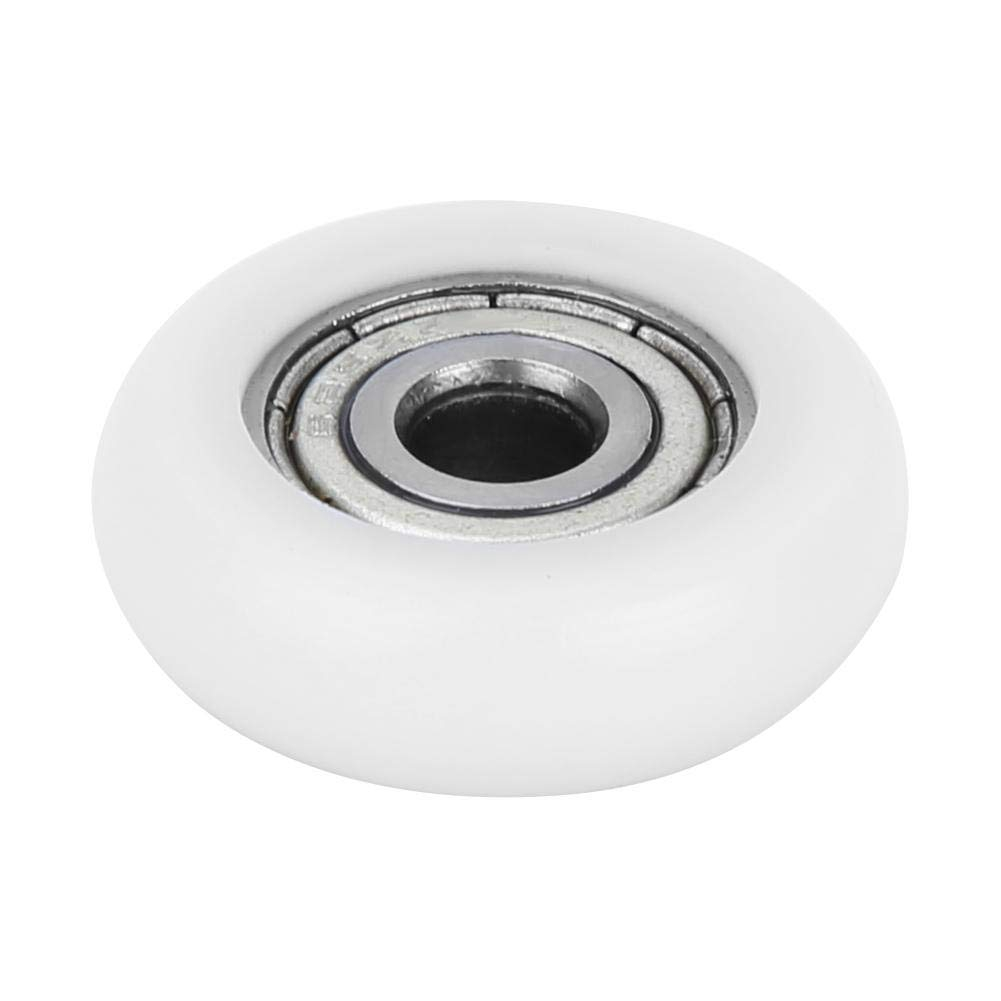

Rola de ghidare cu profil semirotund este destinata sustinerii si deplasarii componentelor mobile pe sine, profile sau cai de rulare compatibile. Suprafata exterioara din POM intra in contact cu ghidajul, iar rulmentul metalic permite rotirea rolei.

Produsul poate fi utilizat pentru repararea sau construirea sistemelor de ghidare din imprimante 3D, carucioare usoare, mecanisme culisante si alte ansambluri care folosesc role de 5x21.5x7mm.

Specificatii tehnice:

• Tip produs: rola de ghidare cu profil semirotund.
• Material suprafata de rulare: POM.
• Culoare: alb.

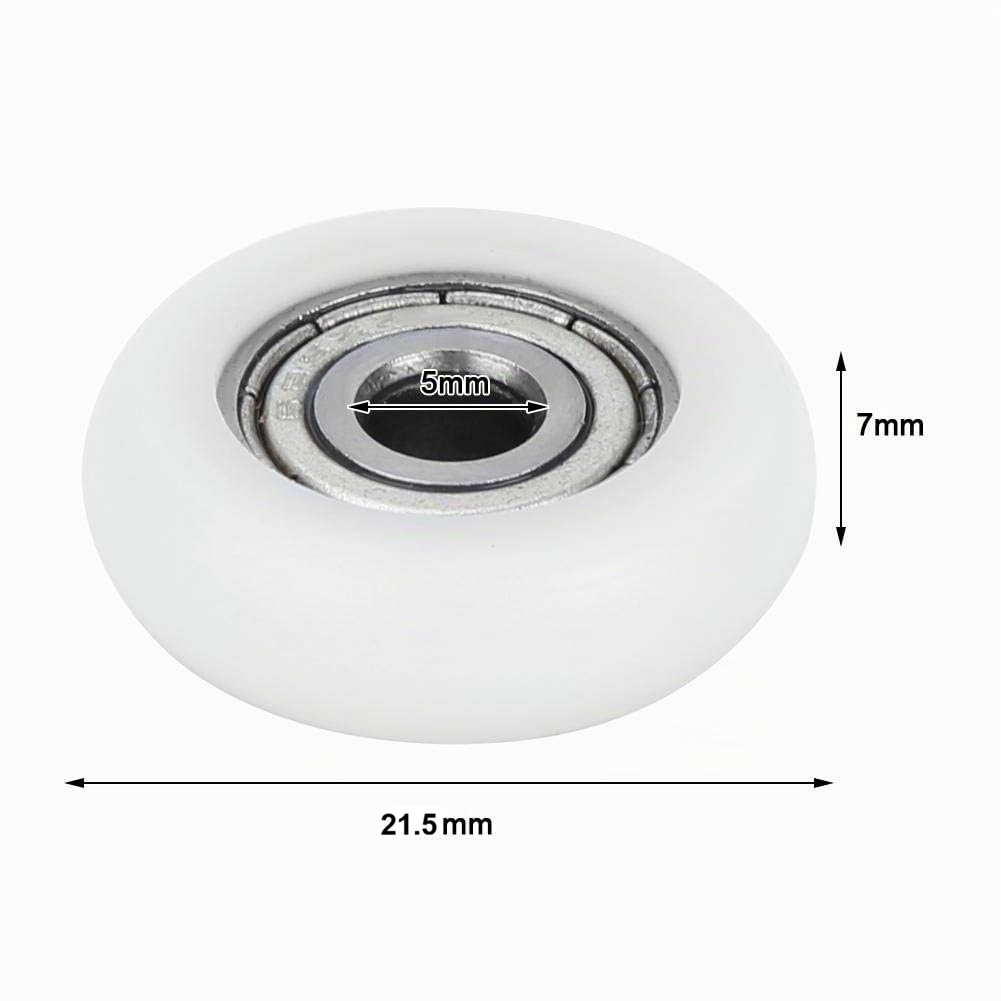

• Diametru interior: 5mm.
• Diametru exterior: 21.5mm.
• Grosime: 7mm.

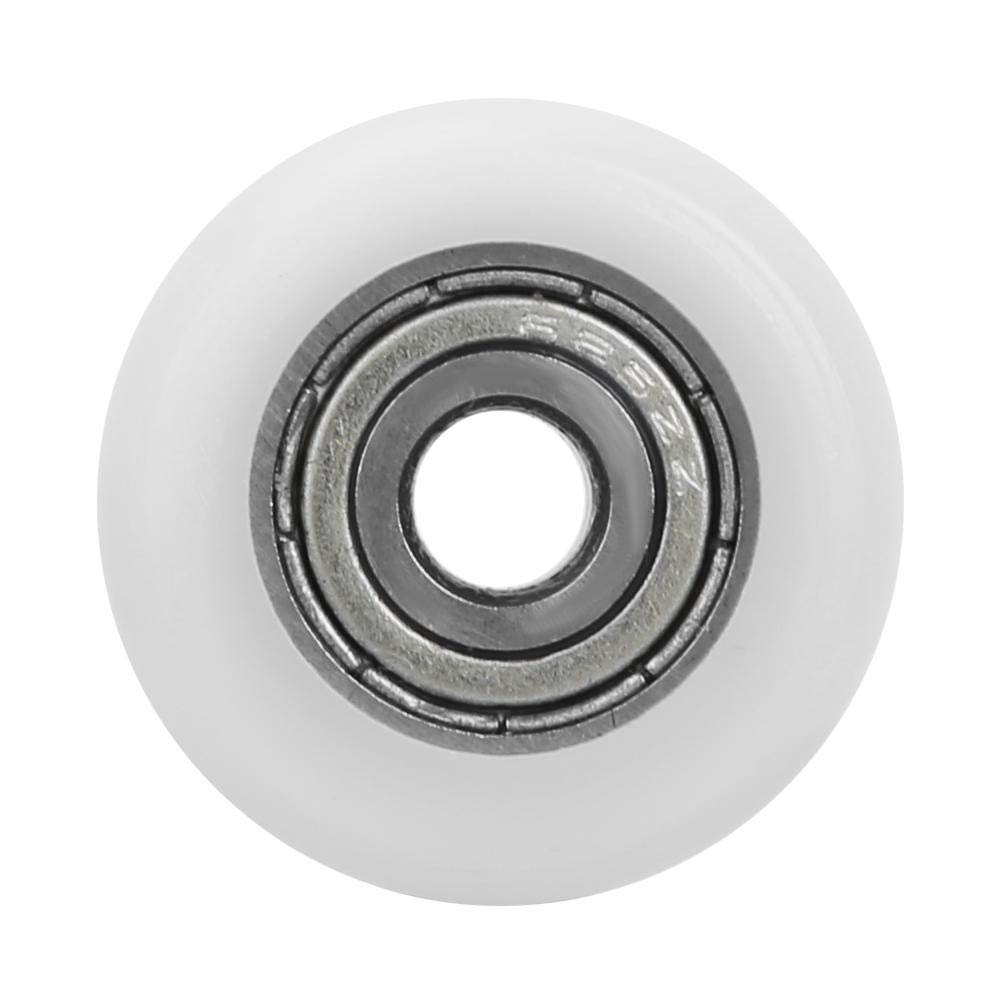

• Model rulment: 625ZZ.

Continut pachet:

• 1 rola de ghidare din nylon cu rulment 625ZZ.

Instructiuni de montaj:

1. Dimensiunile rolei si forma caii de rulare se verifica inaintea inlocuirii componentei existente.
2. Rola se monteaza pe un ax, surub sau bolt cu diametrul de 5mm, folosind elementele de distantare potrivite ansamblului.
3. Suprafata semirotunda se aliniaza cu sina sau ghidajul pe care urmeaza sa ruleze.
4. Elementul de fixare se strange fara a presa lateral rulmentul si fara a bloca rotirea rolei.

Utilizare:

Dupa montaj, mecanismul se deplaseaza manual pe intreaga cursa pentru verificarea alinierii. Rola trebuie sa se roteasca liber, fara blocaje, zgomote neobisnuite sau joc lateral excesiv.

Recomandari si precautii:

• Compatibilitatea se stabileste prin verificarea tuturor dimensiunilor si a formei caii de rulare.
• Strangerea excesiva poate incarca rulmentul si poate ingreuna rotirea.
• Rola nu se utilizeaza in aplicatii grele pentru care nu au fost confirmate sarcina si turatia admise.
• Suprafata de rulare si ghidajul se mentin curate, fara span, praf sau particule abrazive.
• Rola se inlocuieste daca nylonul este fisurat, deformat sau uzat ori daca rulmentul prezinta joc.

Compatibilitate:

• Imprimante 3D care utilizeaza role de ghidare 5x21.5x7mm cu rulment 625ZZ.
• Mecanisme liniare si carucioare usoare cu ax sau surub de 5mm.
• Sine si ghidaje compatibile cu profilul semirotund al rolei.
