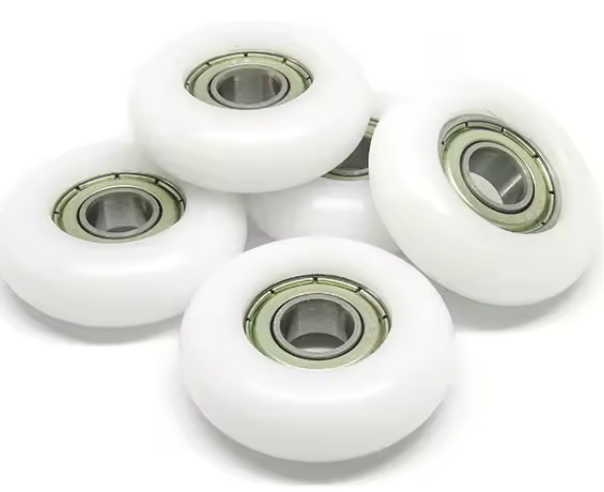

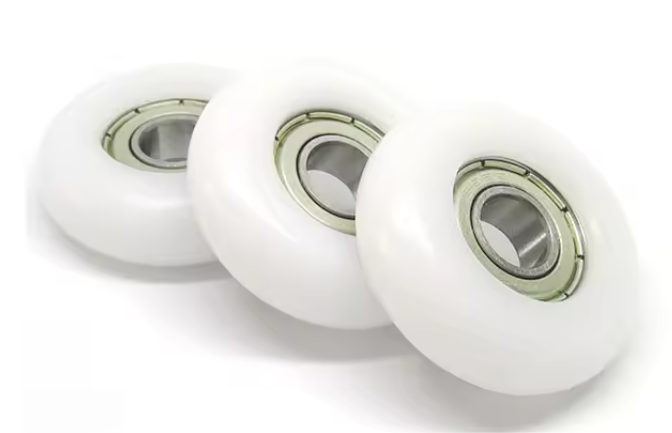

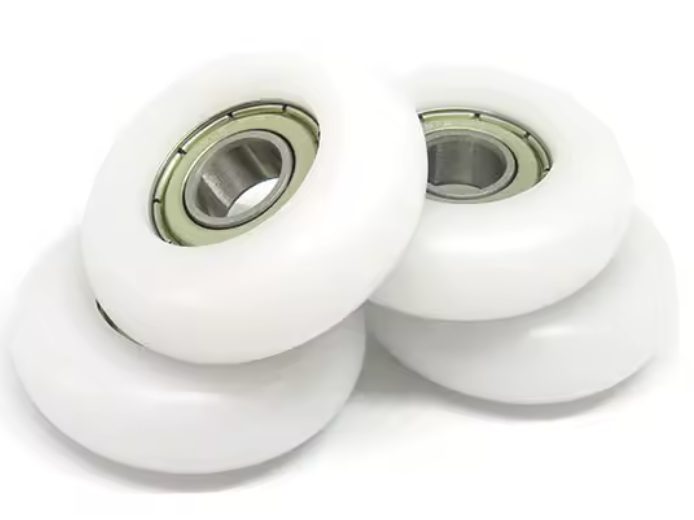

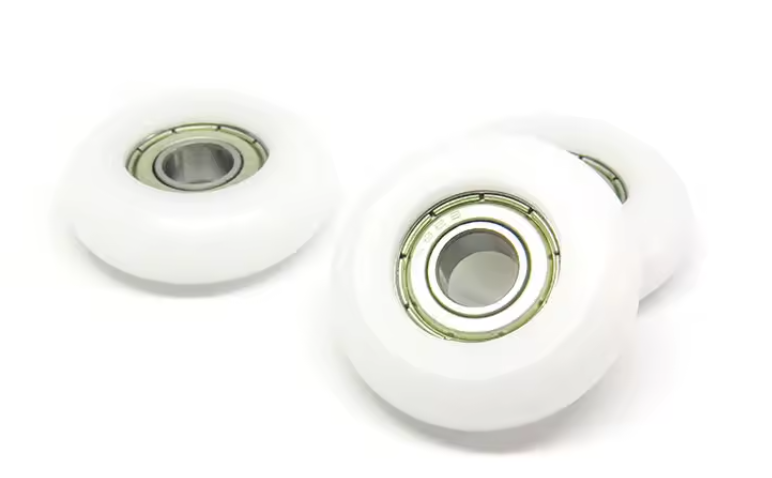

Rola pentru profil V este o componenta mecanica utilizata pentru sustinerea si deplasarea ansamblurilor mobile pe cai de ghidare cu geometrie compatibila. Suprafata exterioara din nylon ruleaza pe profil, iar rulmentul 696ZZ permite miscarea rotativa a rolei.

Produsul poate fi utilizat pentru construirea, repararea sau inlocuirea sistemelor de ghidare din imprimante 3D si mecanisme liniare care folosesc role de 6x22.5x7mm.

Specificatii tehnice:

• Tip produs: rola pentru profil V.
• Material suprafata de rulare: POM.
• Culoare: alb.
• Diametru interior: 6mm.
• Diametru exterior: 22.5mm.
• Grosime: 7mm.
• Model rulment: 696ZZ.

Continut pachet:

• 1 rola din POM pentru profil V, cu rulment 696ZZ.

Instructiuni de montaj:

1. Dimensiunile rolei si geometria profilului V se verifica inaintea inlocuirii componentei existente.
2. Rola se monteaza pe un ax, surub sau bolt cu diametrul de 6mm, folosind elementele de distantare potrivite ansamblului.
3. Suprafata de rulare se aliniaza cu profilul V, fara inclinare fata de directia de deplasare.
4. Elementul de fixare se strange fara a presa lateral rulmentul si fara a bloca rotirea rolei.

Utilizare:

Dupa montaj, mecanismul se deplaseaza manual pe intreaga cursa pentru verificarea alinierii. Presiunea rolei pe profil se regleaza astfel incat jocul lateral sa fie eliminat fara a ingreuna deplasarea.

Recomandari si precautii:

• Compatibilitatea se stabileste prin verificarea dimensiunilor rolei si a geometriei profilului V.
• Strangerea excesiva poate incarca rulmentul si poate bloca rotirea.
• Rola nu se utilizeaza in aplicatii pentru care nu au fost confirmate sarcina si turatia admise.
• Suprafata de rulare si profilul se mentin curate, fara span, praf sau particule abrazive.
• Rola se inlocuieste daca nylonul este fisurat, deformat sau uzat ori daca rulmentul prezinta joc.

Compatibilitate:

• Profile V cu geometrie si dimensiuni compatibile.
• Imprimante 3D si mecanisme liniare care utilizeaza role de 6x22.5x7mm cu rulment 696ZZ.
• Ansambluri mecanice cu fixare pe ax, surub sau bolt de 6mm.
