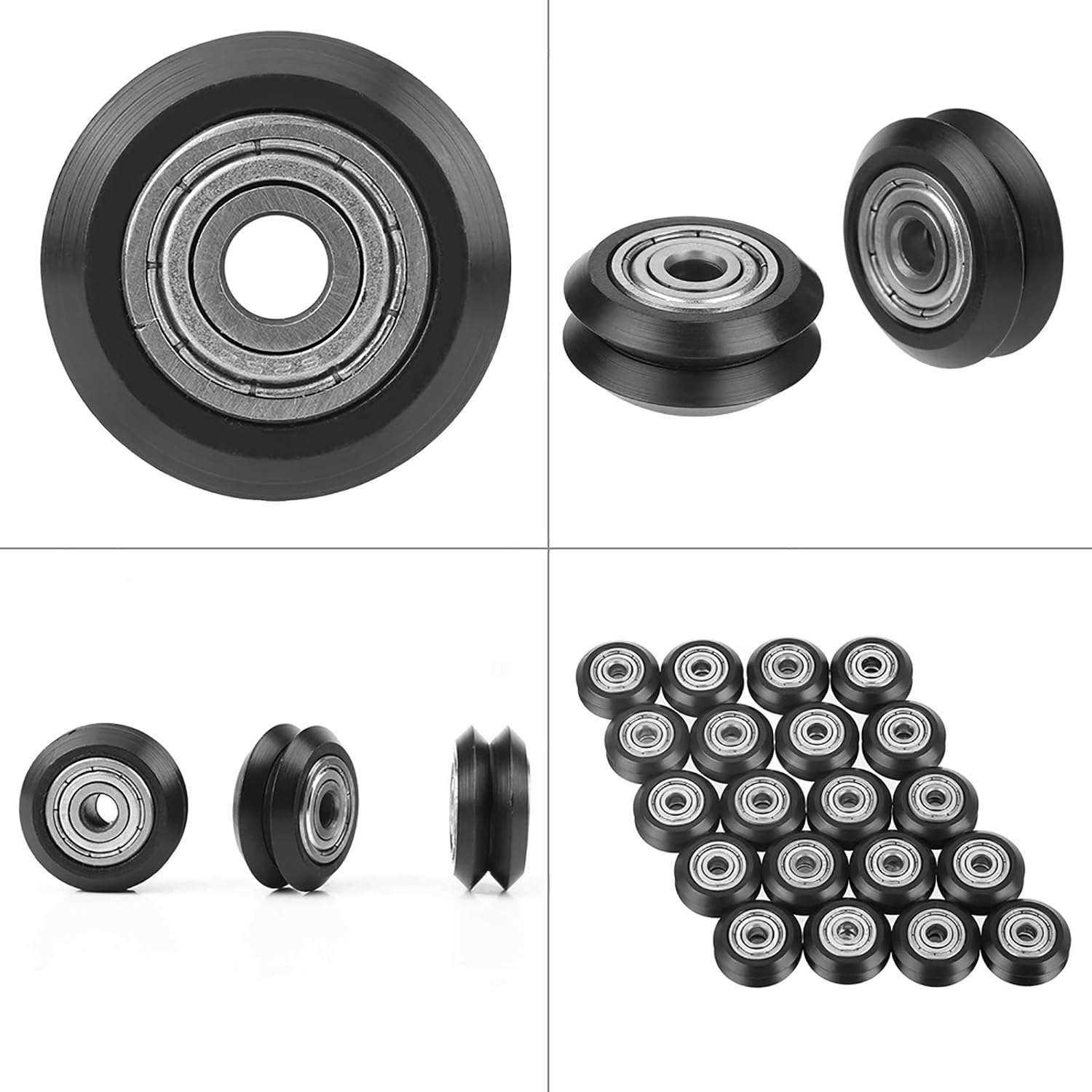

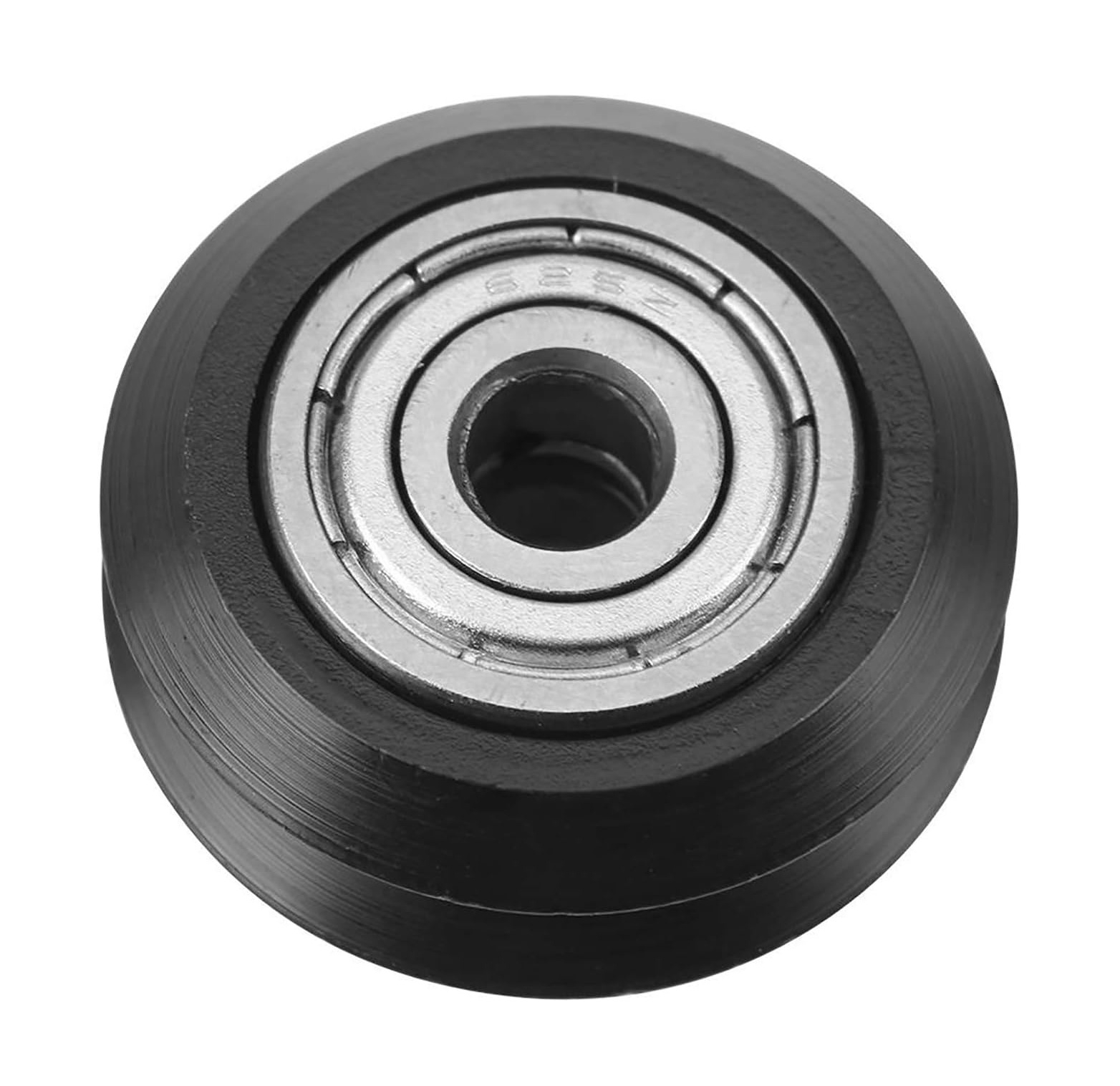

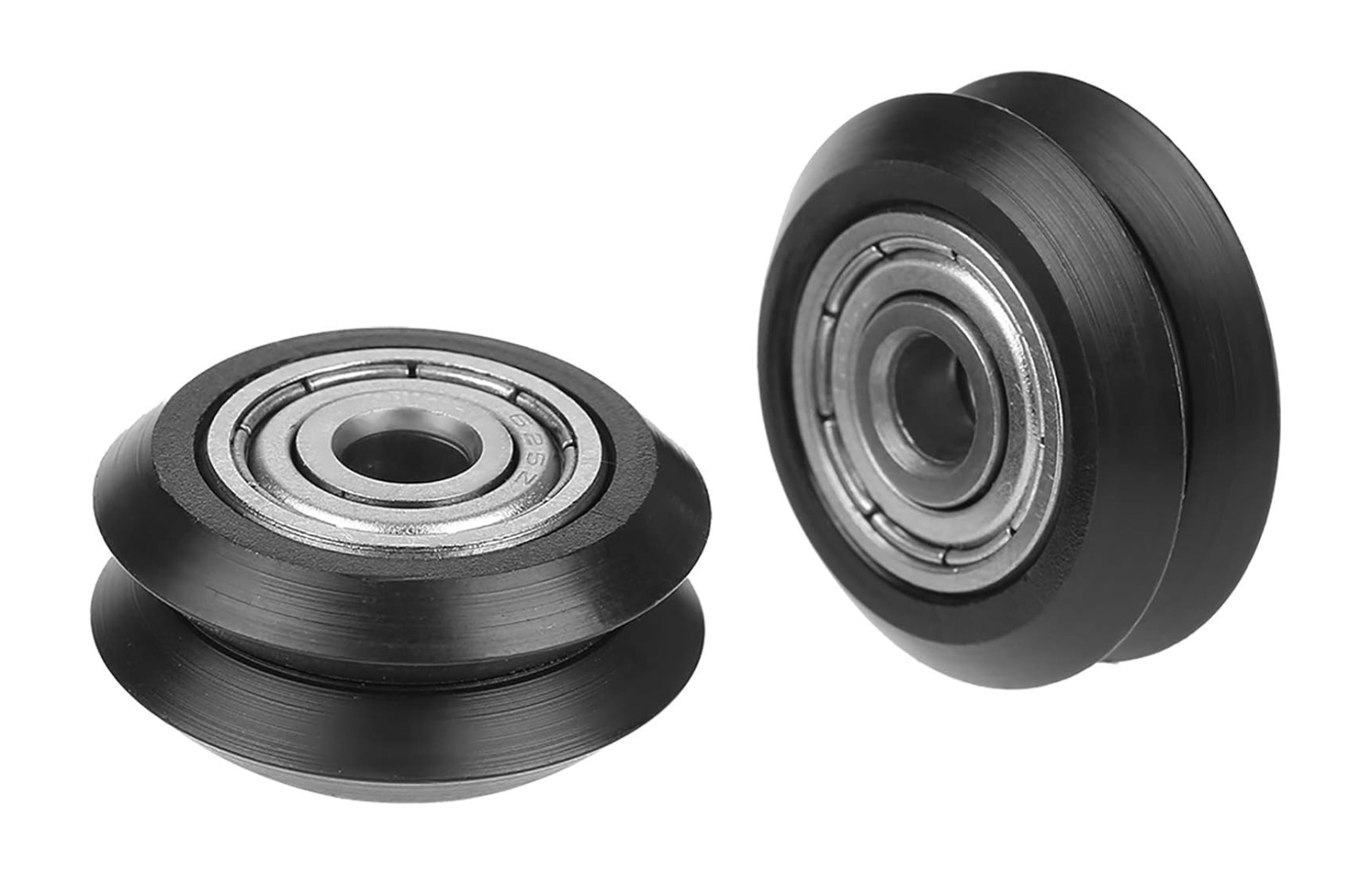

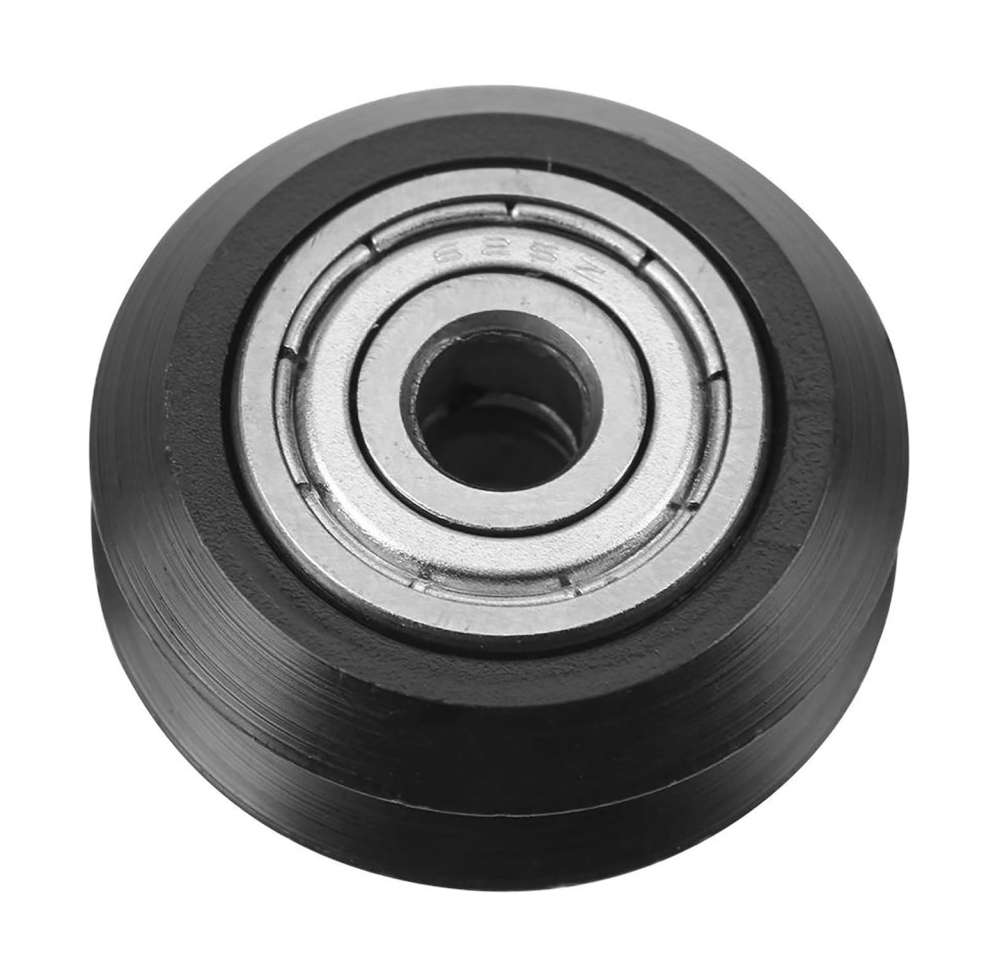

Rola V-slot OpenBuilds tip V este o componenta mecanica utilizata pentru deplasarea carucioarelor si a ansamblurilor mobile pe profile din aluminiu V-slot. Suprafata de rulare profilata asigura ghidarea pe muchiile canalului, iar rulmentul 625ZZ permite miscarea rotativa a rolei.

Produsul este potrivit pentru construirea sau repararea sistemelor liniare din imprimante 3D, echipamente CNC de dimensiuni reduse si mecanisme realizate cu profile V-slot 20x20mm.

Specificatii tehnice:

• Tip produs: rola V-slot tip V.
• Material: POM.
• Culoare: negru.

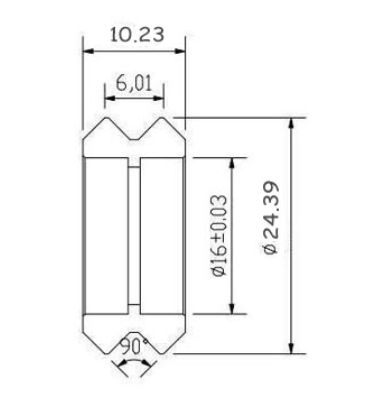

• Diametru exterior: 24.39mm.
• Grosime: 10.23mm.

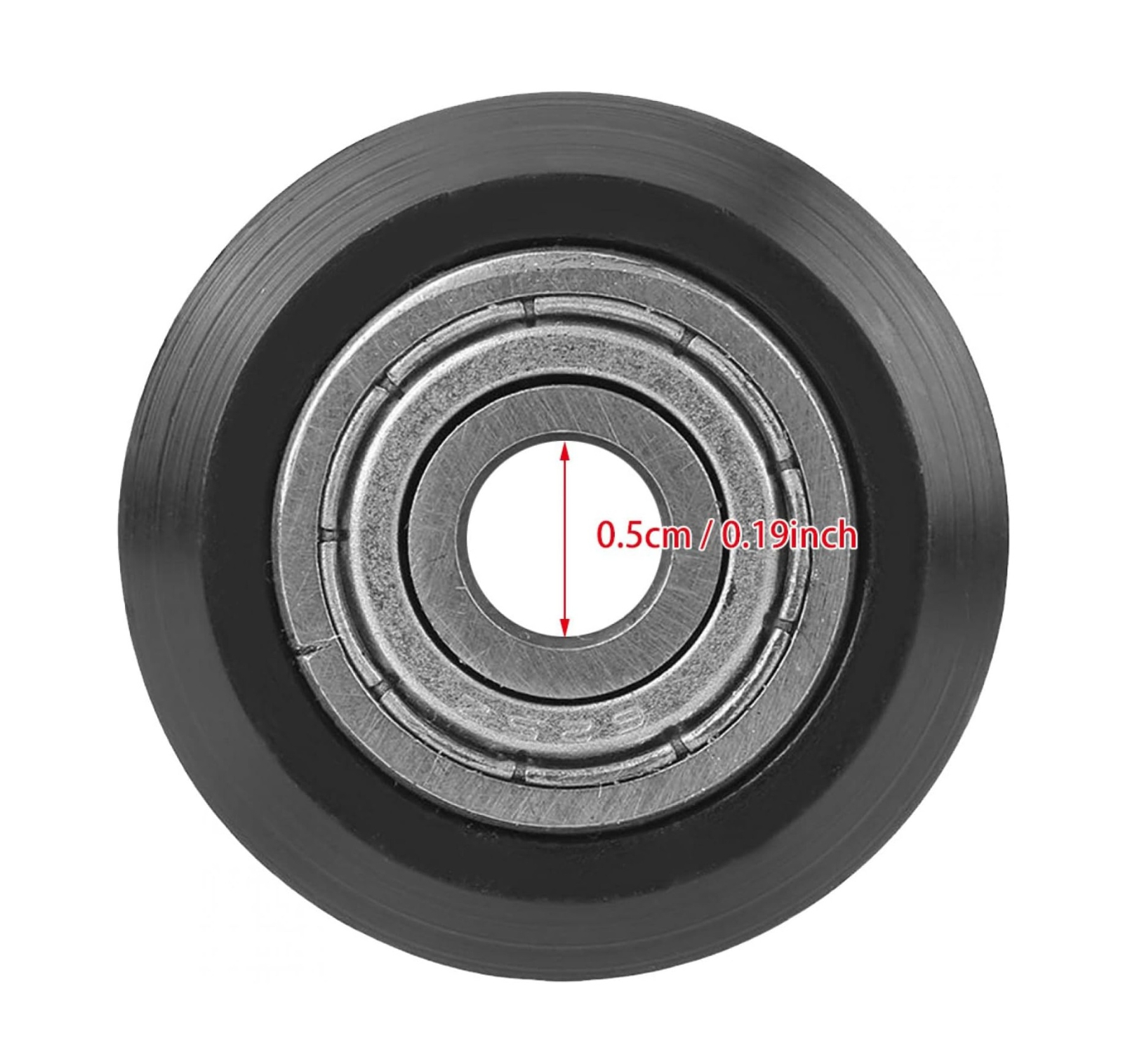

• Diametru interior: 5mm.
• Latime profil V: 6.01mm.
• Unghi profil V: 90°.
• Diametru zona centrala: 16±0.03mm.
• Model rulment: 625ZZ.

Continut pachet:

• 1 rola V-slot tip V din POM, cu rulment 625ZZ.

Instructiuni de montaj:

1. Fiecare rola se fixeaza prin alezajul de 5mm, folosind un ax sau un surub de 5mm si elementele de distantare corespunzatoare ansamblului.
2. Profilul in V al rolei se aliniaza cu muchiile canalului profilului V-slot.
3. Elementele de fixare se strang astfel incat rulmentul sa ramana liber si rola sa se poata roti fara blocare.

Utilizare:

Dupa montaj, caruciorul se deplaseaza manual pe intreaga cursa pentru verificarea alinierii. Daca ansamblul utilizeaza distantier excentric, presiunea rolei pe profil se regleaza pana la eliminarea jocului lateral, fara a ingreuna deplasarea.

Recomandari si precautii:

• Strangerea excesiva a elementelor de fixare poate incarca rulmentul si poate bloca rotirea.
• Canalul profilului si suprafata rolei se mentin curate, fara praf, span sau alte particule.
• Rola nu se utilizeaza pe profile cu geometrie incompatibila.
• Rola se inlocuieste daca suprafata din POM este deteriorata sau rulmentul prezinta joc ori functionare neuniforma.
• Montajul si reglajul se realizeaza de o persoana cu experienta in asamblarea sistemelor mecanice liniare.

Compatibilitate:

• Profile din aluminiu V-slot 20x20mm.
• Sisteme de ghidare tip OpenBuilds pentru imprimante 3D si echipamente CNC.
• Ansambluri mecanice cu fixare pe ax sau surub de 5mm.
