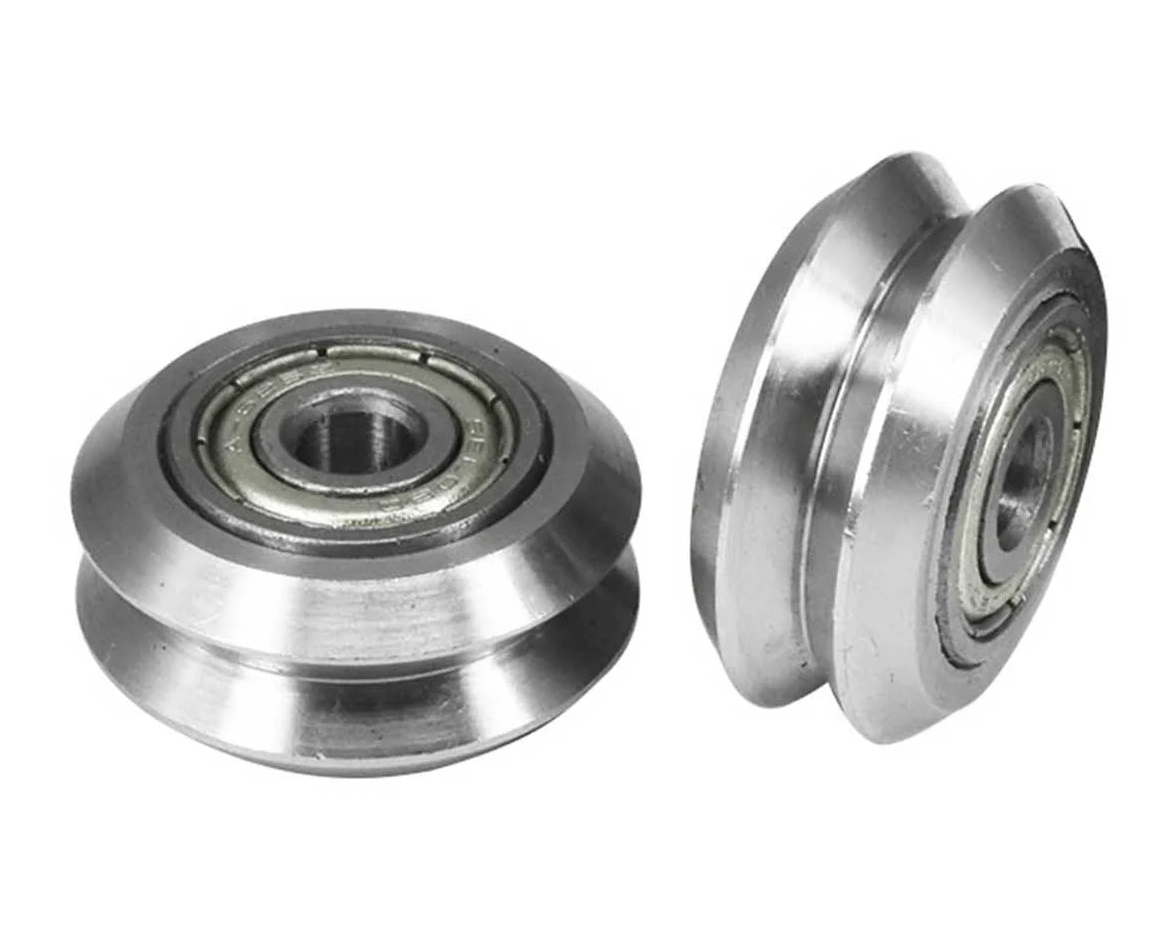

Rola V-Slot OpenBuilds tip V este o componenta mecanica utilizata pentru deplasarea carucioarelor si a ansamblurilor mobile pe profile din aluminiu V-Slot. Suprafata de rulare profilata asigura ghidarea pe muchiile canalului, iar rulmentul 625ZZ permite miscarea rotativa a rolei.

Produsul este potrivit pentru construirea sau repararea sistemelor liniare din imprimante 3D, echipamente CNC de dimensiuni reduse si mecanisme realizate cu profile V-Slot 20x20mm.

Specificatii tehnice:

• Tip produs: rola V-Slot tip V.
• Material: inox 304.
• Culoare: argintiu.
• Diametru exterior: 24.8mm.
• Grosime: 10.2mm.
• Diametru interior: 4.9mm.
• Latime profil V: 6mm.
• Model rulment: 625ZZ.

Instructiuni de montaj:

• Fixati rola prin alezajul de 4.9mm, folosind un ax sau un surub compatibil si elementele de distantare corespunzatoare ansamblului.
• Aliniati profilul in V al rolei cu muchiile canalului profilului V-Slot.
• Strangeti elementele de fixare astfel incat rulmentul sa ramana liber, iar rola sa se poata roti fara blocare.

Utilizare:

Dupa montaj, deplasati manual caruciorul pe intreaga cursa pentru verificarea alinierii. Daca ansamblul utilizeaza un distantier excentric, reglati presiunea rolei pe profil pana la eliminarea jocului lateral, fara a ingreuna deplasarea.

Recomandari si precautii:

• Strangerea excesiva a elementelor de fixare poate incarca rulmentul si poate bloca rotirea.
• Mentineti curate canalul profilului si suprafata rolei, fara praf, span sau alte particule.
• Nu utilizati rola pe profile cu geometrie incompatibila.
• Verificati periodic profilul de aluminiu pentru urme de uzura produse de contactul cu rola metalica.
• Inlocuiti rola daca profilul V este deteriorat sau daca rulmentul prezinta joc ori functionare neuniforma.
• Montajul si reglajul se realizeaza de o persoana cu experienta in asamblarea sistemelor mecanice liniare.

Compatibilitate:

• Profile din aluminiu V-Slot 20x20mm.
• Sisteme de ghidare tip OpenBuilds pentru imprimante 3D si echipamente CNC.
• Ansambluri mecanice cu ax sau surub compatibil cu alezajul de 4.9mm.
