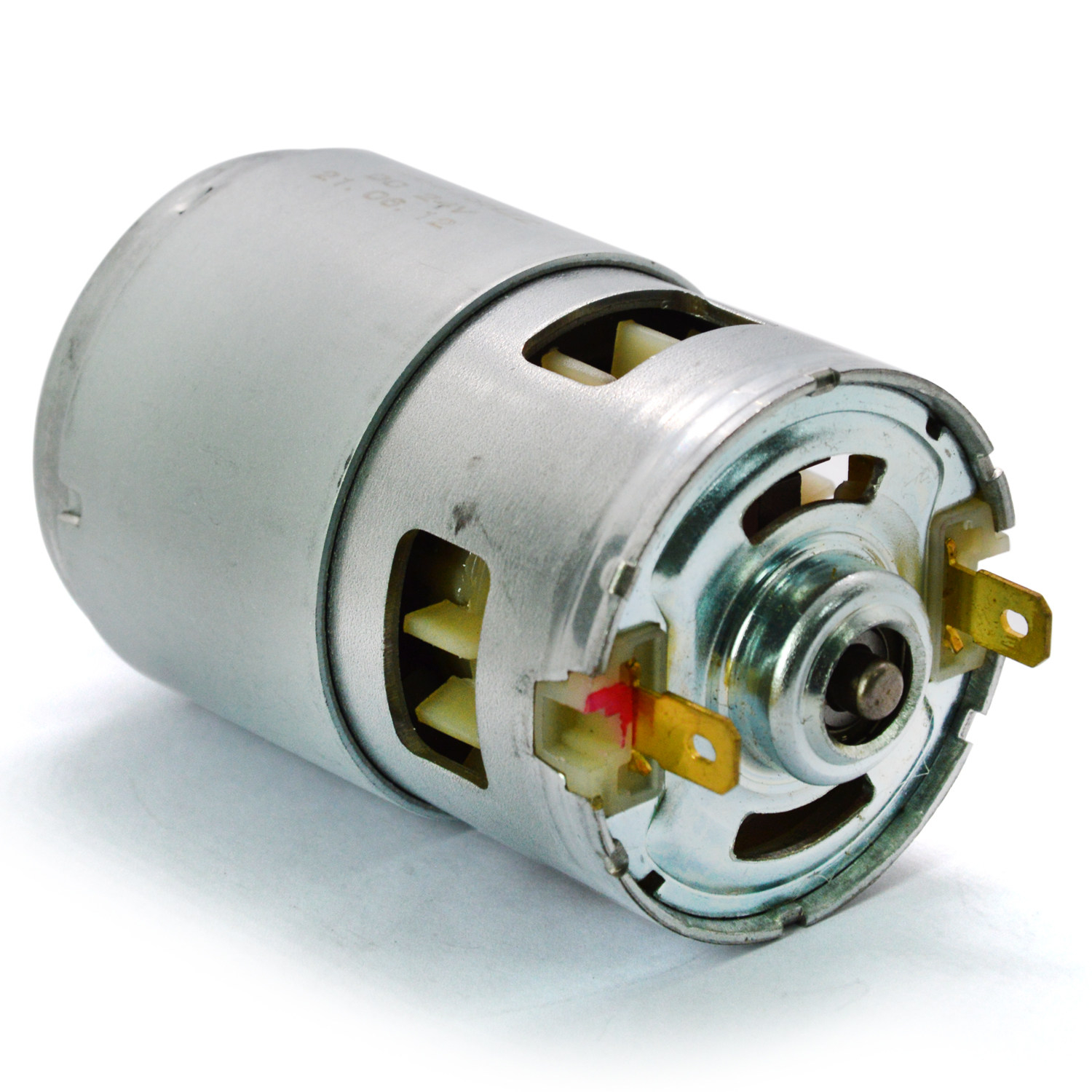

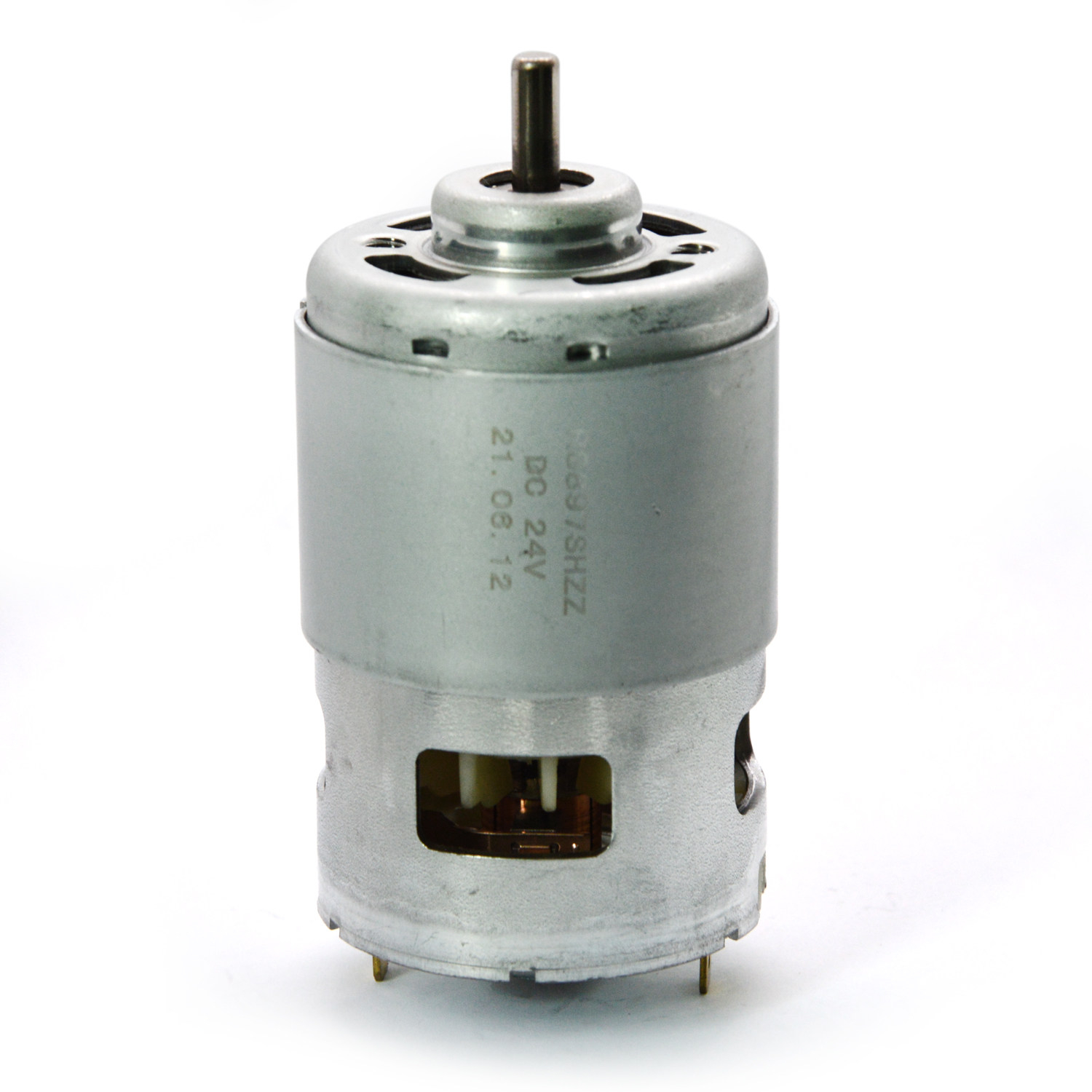

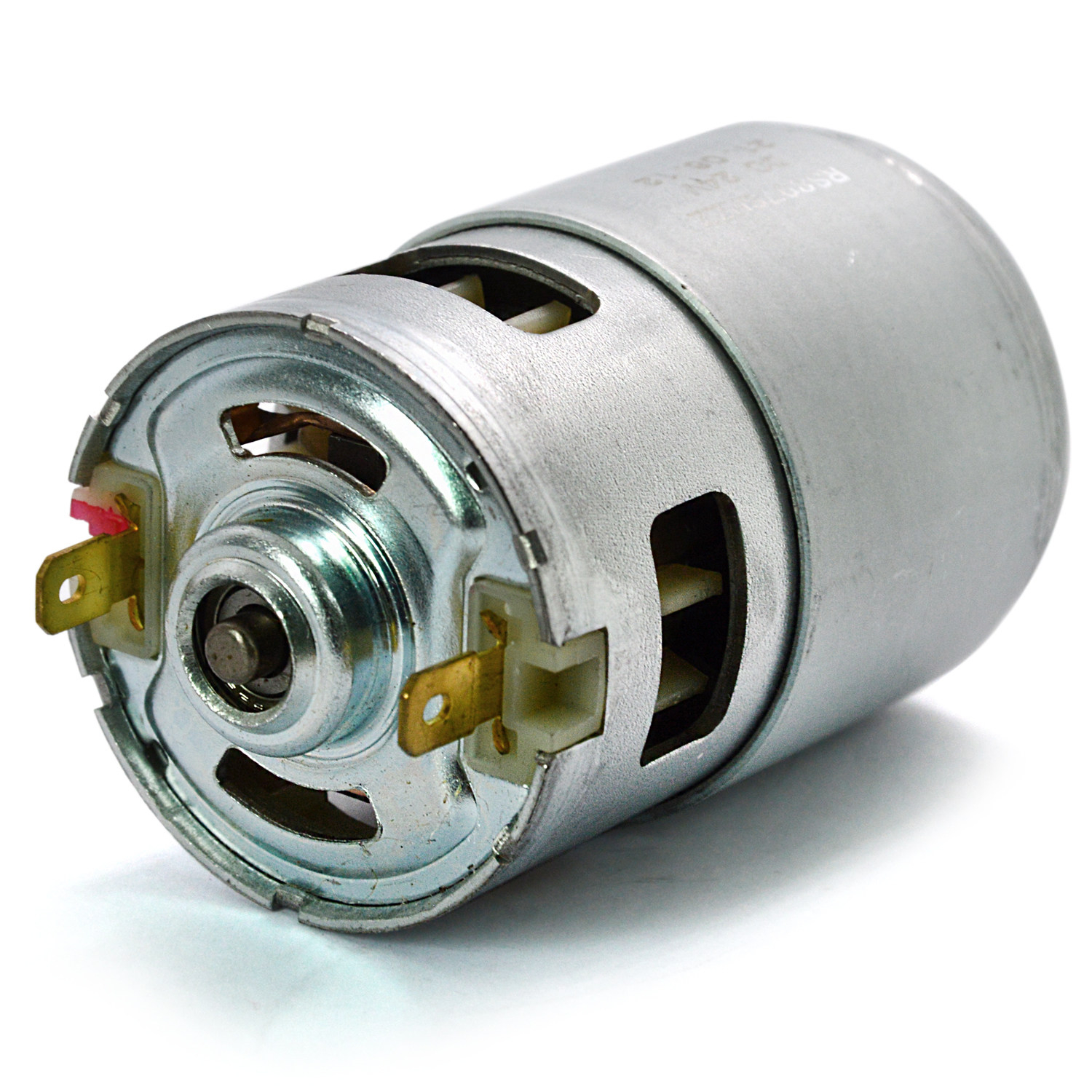

Motorul DC RS897 este un motor electric de curent continuu, proiectat pentru actionari care necesita turatie ridicata si alimentare de la o sursa DC. Este potrivit pentru transmisii mecanice, automatizari, prototipuri si echipamente tehnice in care se utilizeaza cuplaje, fulii sau pinioane compatibile cu axul motorului.

Specificatii tehnice:

• Tip produs: motor electric DC.

• Model: RS897.

• Tensiune nominala: 24V.

• Domeniu de alimentare declarat: 6-31V.

• Turatie fara sarcina la 24V: 20000RPM ±10%.

• Curent fara sarcina la 24V: 2.72A.

• Curent de pornire: 7A.

• Cuplu declarat: 0.85kgf·cm.

• Date masurate la 6V: 5000RPM ±10%, curent 1.65A.

• Date masurate la 12V: 10000RPM ±10%, curent 2.3A.

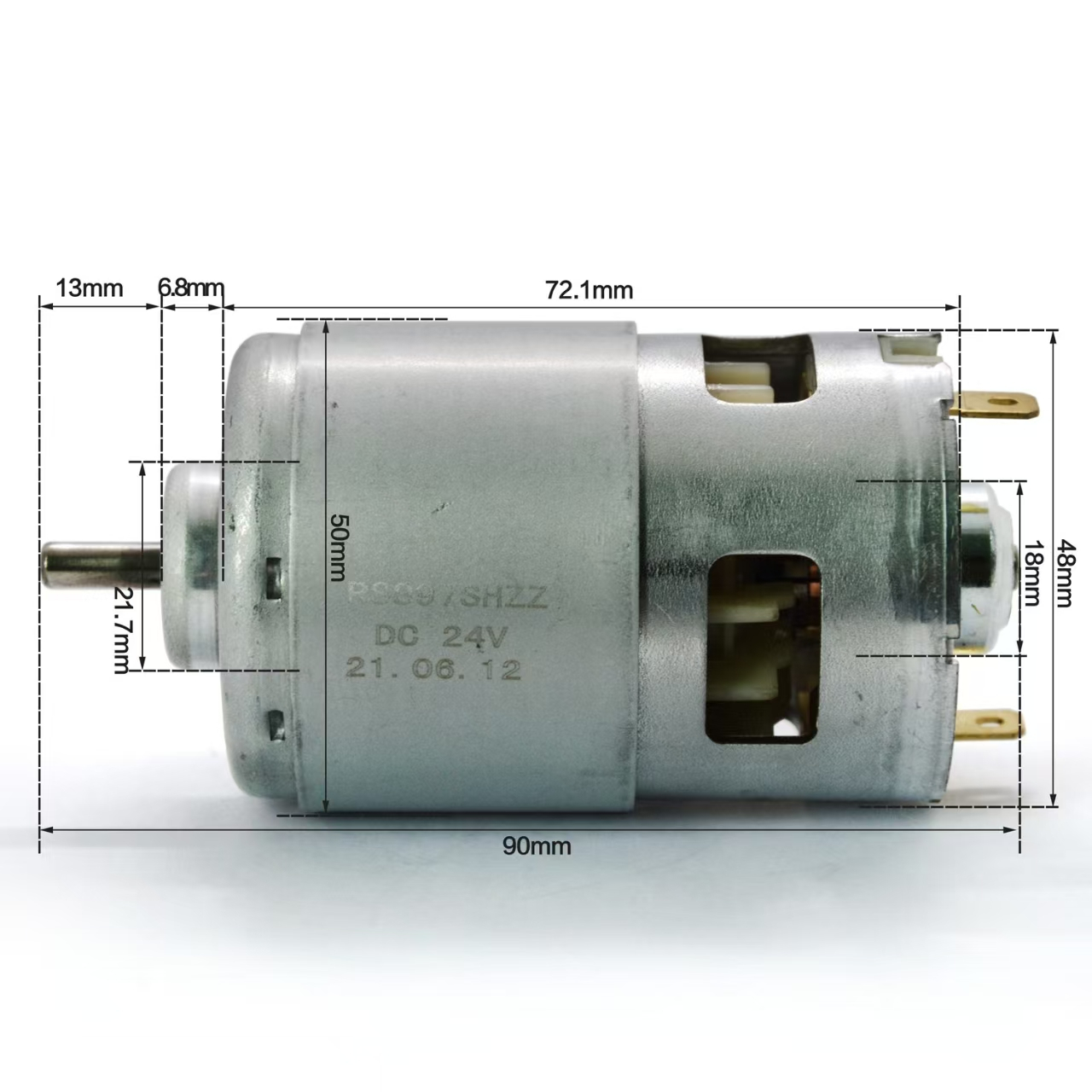

• Diametru ax: 5mm.

• Tip ax: rotund.

• Lungime exterioara ax: aproximativ 13mm.

• Diametru maxim carcasa: aproximativ 50mm.

• Lungime corp: aproximativ 72.1mm.

• Lungime totala cu ax: aproximativ 90mm.

• Diametru guler frontal: aproximativ 21.7mm.

• Filet/gaura de fixare: M5.

• Distanta intre centrele gaurilor de fixare: 32mm.

• Greutate masurata: aproximativ 513.7g.

Continut pachet:

• 1 x motor DC RS897.

Instructiuni de montaj:

1. Motorul se fixeaza frontal folosind cele doua puncte de montaj M5, fara fortarea suruburilor.

2. Pe ax se monteaza un cuplaj, o fulie sau un pinion compatibil, fixat corespunzator pentru turatia de lucru.

3. Motorul si mecanismul antrenat se aliniaza corect pentru a limita vibratiile si solicitarile radiale asupra axului.

4. Terminalele motorului se conecteaza la o sursa de curent continuu sau la un controler dimensionat corespunzator.

5. Inainte de conectarea sarcinii mecanice, se efectueaza un test fara sarcina si se verifica rotirea libera a axului.

6. Motorul se monteaza intr-o zona ventilata, care permite disiparea caldurii produse in timpul functionarii.

Utilizare:

Motorul se alimenteaza de la o sursa DC capabila sa furnizeze inclusiv curentul necesar la pornire. Turatia variaza in functie de tensiunea aplicata, conform valorilor masurate din specificatii, iar sensul de rotatie poate fi schimbat prin inversarea polaritatii alimentarii.

Sarcina mecanica se conecteaza progresiv, urmarind functionarea motorului, temperatura carcasei si absenta vibratiilor excesive.

Recomandari si precautii:

• Nu se depaseste domeniul de alimentare indicat in specificatii.

• Sursa de alimentare si controlerul trebuie dimensionate pentru curentul de pornire al motorului.

• Axul nu se blocheaza in timpul alimentarii, deoarece curentul absorbit poate creste rapid si poate provoca supraincalzirea motorului.

• Motorul trebuie fixat ferm inainte de pornire.

• Elementele montate pe ax trebuie centrate si echilibrate corespunzator.

• Se asigura ventilatie adecvata, in special in cazul utilizarii prelungite sau la sarcina ridicata.

• Alimentarea se deconecteaza inaintea lucrarilor de montaj, reglare sau intretinere.

• Componentele aflate in miscare nu se ating in timpul functionarii.

Compatibilitate:

• Surse de alimentare DC si controlere pentru motoare, dimensionate conform parametrilor electrici specificati.

• Cuplaje, fulii si pinioane compatibile cu axul rotund al motorului.

• Suporturi frontale compatibile cu dimensiunile carcasei si punctele de fixare.

• Sisteme de actionare mecanica, automatizari, prototipuri si echipamente tehnice care necesita turatie ridicata.
