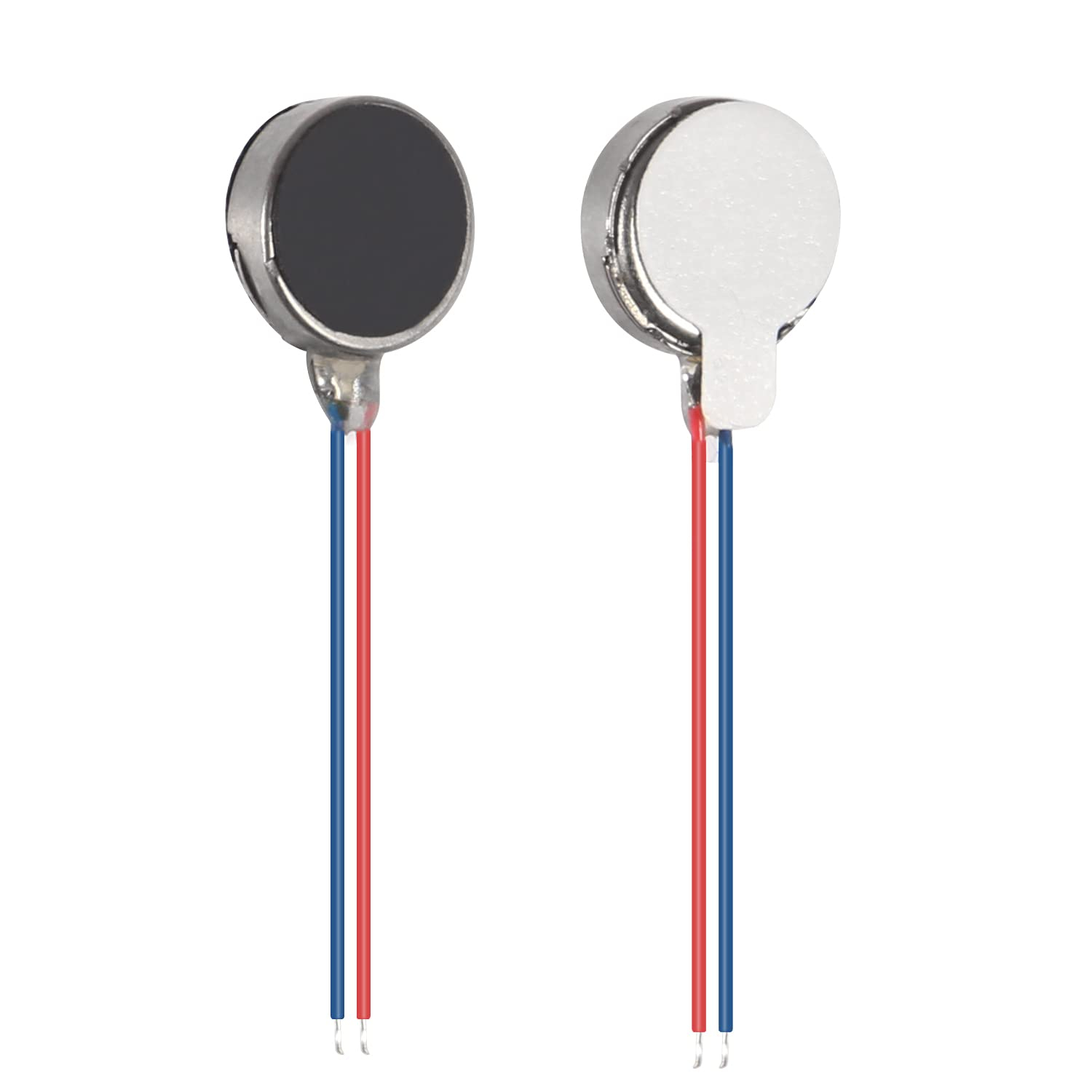

Motorul de vibratii plat 1034 este un micromotor de curent continuu care genereaza vibratii prin rotirea unei mase excentrice interne. Formatul tip buton, cunoscut si ca motor coin, permite integrarea feedbackului haptic in dispozitive cu spatiu limitat.

Caracteristici principale:

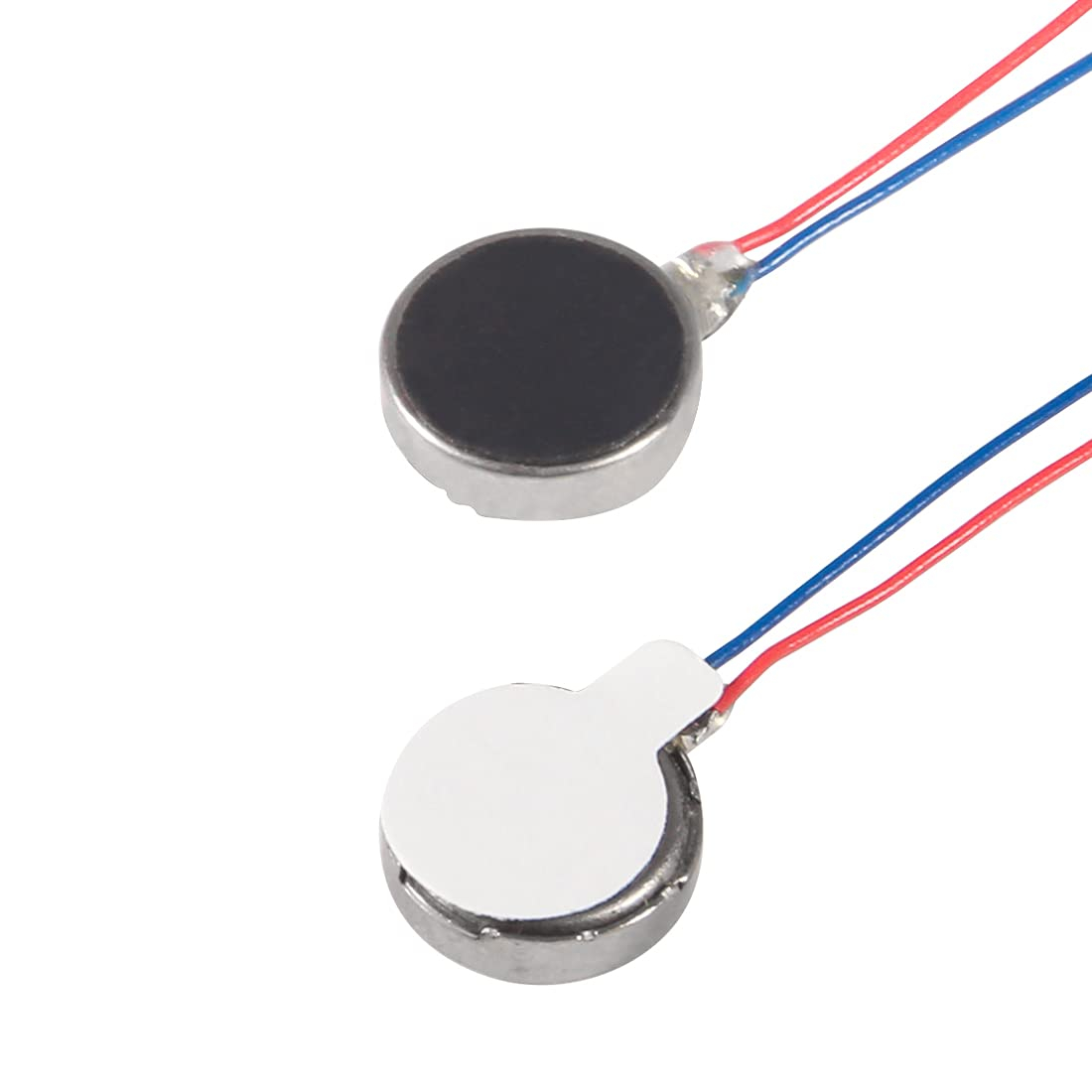

• Strat autoadeziv pentru fixare pe suport, fara elemente suplimentare de prindere.

Specificatii tehnice:

• Model: 1034
• Tip motor: DC cu perii, cu masa excentrica
• Tensiune nominala: 3V DC
• Tensiune de pornire: 2.3V
• Curent nominal: 80mA
• Turatie nominala: 12000±2500RPM

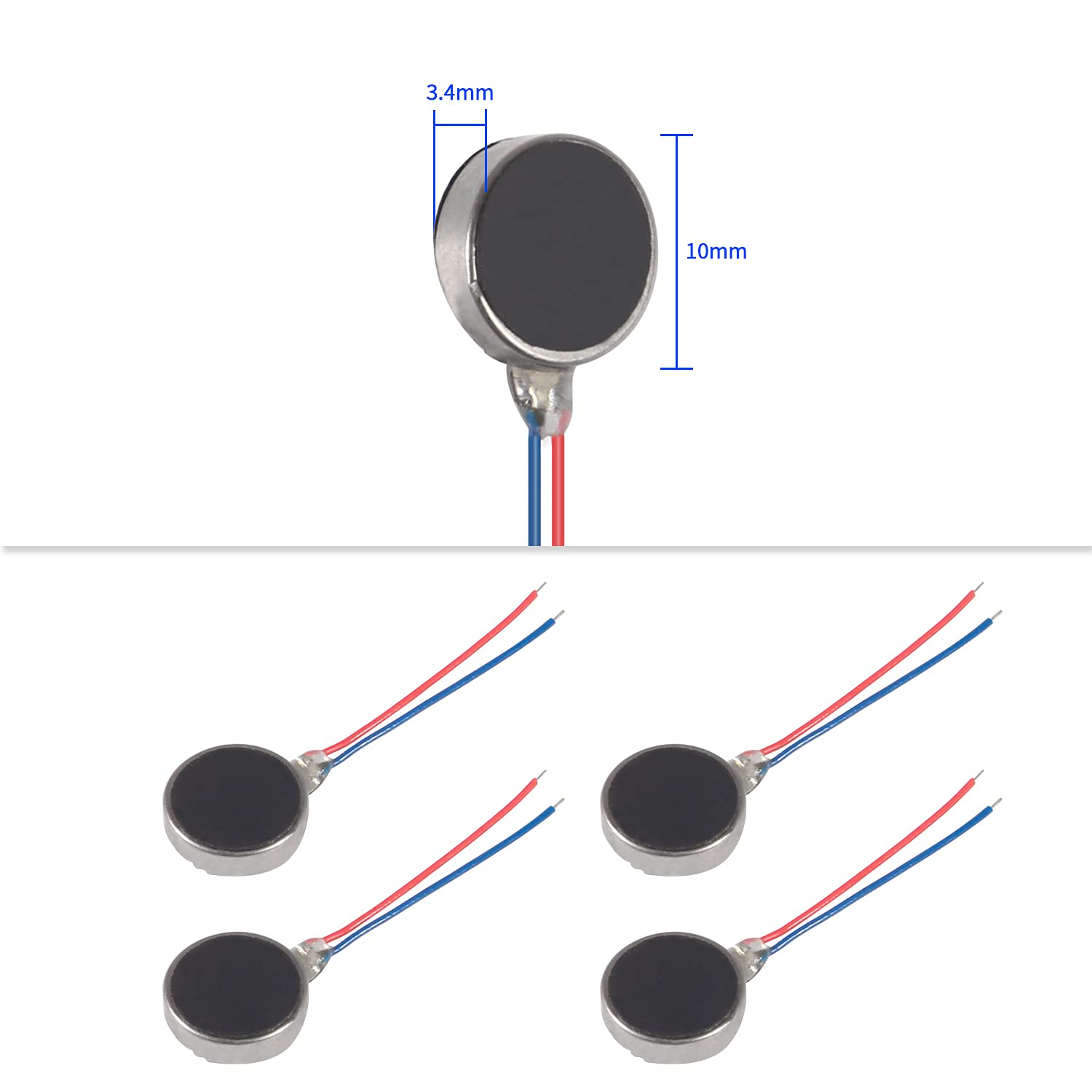

• Diametru: 10mm
• Grosime: 3.4mm
• Conectare: 2 fire
• Lungime fire: 3cm

Continut pachet:

• 1 motor de vibratii plat 1034

Instructiuni de montaj:

1. Se curata si se usuca suprafata de montaj.
2. Se indeparteaza folia de protectie a adezivului si se preseaza motorul pe suport.
3. Cu alimentarea oprita, se conecteaza firele la circuitul de alimentare sau de comanda dimensionat pentru motor.
4. Se izoleaza conexiunile, apoi se porneste alimentarea si se verifica stabilitatea fixarii in timpul functionarii.
