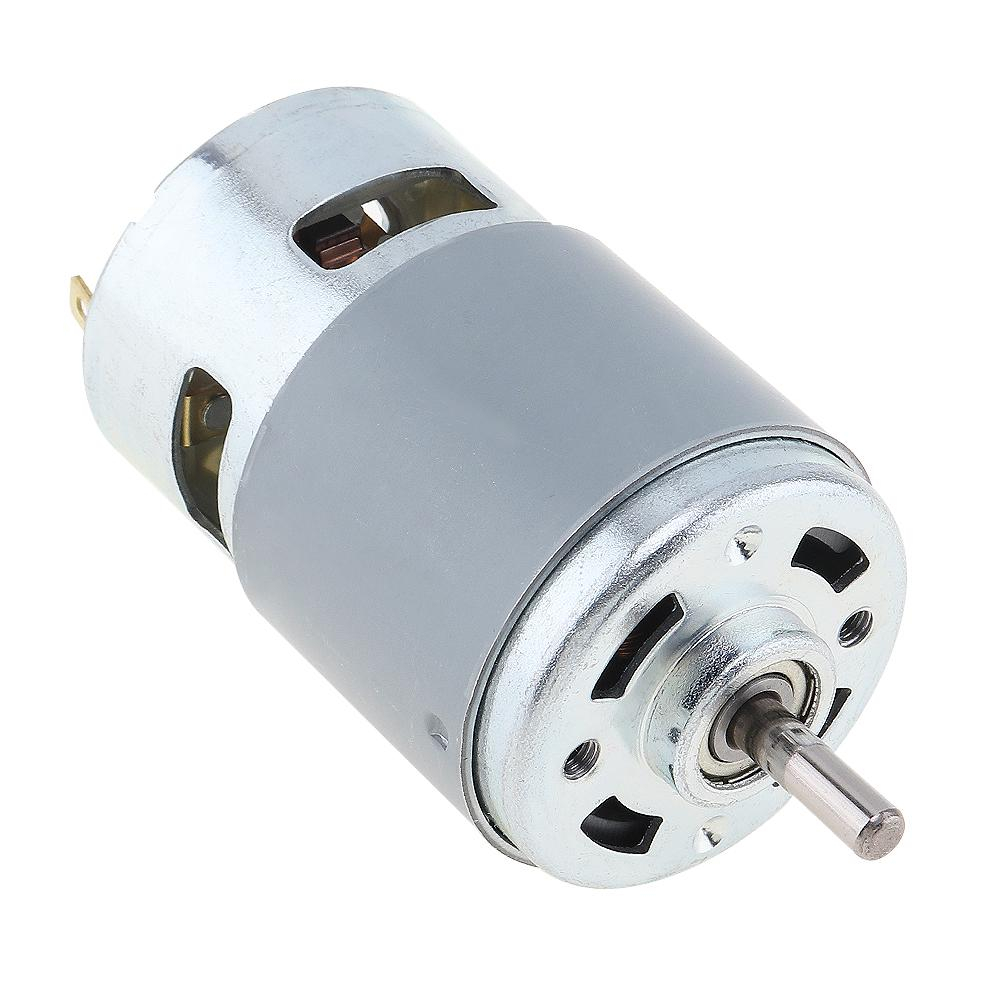

Motorul DC 775 este destinat actionarii mecanismelor care necesita rotatie continua, precum transmisii cu pinion sau curea, elice pentru navomodele, ventilatoare, benzi transportoare si echipamente experimentale. Motorul atinge 4500 RPM la 12V si 9000 RPM la 24V, fara sarcina.

Constructia cu doi rulmenti cu bile sustine rotorul la ambele capete, iar carcasa specifica seriei 775 permite montarea in suporturi dedicate. Axul rotund de 5 mm este compatibil cu elemente mecanice prevazute cu surub de strangere sau sistem propriu de blocare.

Caracteristici principale:

• Alimentarea la 12-24V permite integrarea in diferite sisteme de actionare in curent continuu.

• Turatia de 4500 RPM la 12V si 9000 RPM la 24V permite adaptarea vitezei prin alegerea tensiunii de alimentare.

• Cei doi rulmenti cu bile asigura sustinerea rotorului la ambele capete.

• Axul rotund de 5 mm permite montarea cuplajelor, pinioanelor, fuliilor si elicelor cu alezaj compatibil.

• Carcasa de 42 x 66,5 mm este compatibila cu suporturile dedicate motoarelor din seria 775.

• Gaurile filetate M4, amplasate la 29 mm, permit fixarea frontala a motorului.

Specificatii tehnice:

• Tip motor: DC cu perii, seria 775

• Tensiune nominala: 12V DC

• Domeniu de alimentare: 12-24V DC

• Turatie fara sarcina la 12V: 4500 RPM

• Turatie fara sarcina la 24V: 9000 RPM

• Curent fara sarcina la 12V: 0,27A

• Curent cu rotorul blocat la 12V: 3,25A

• Rulmenti: 2 rulmenti cu bile

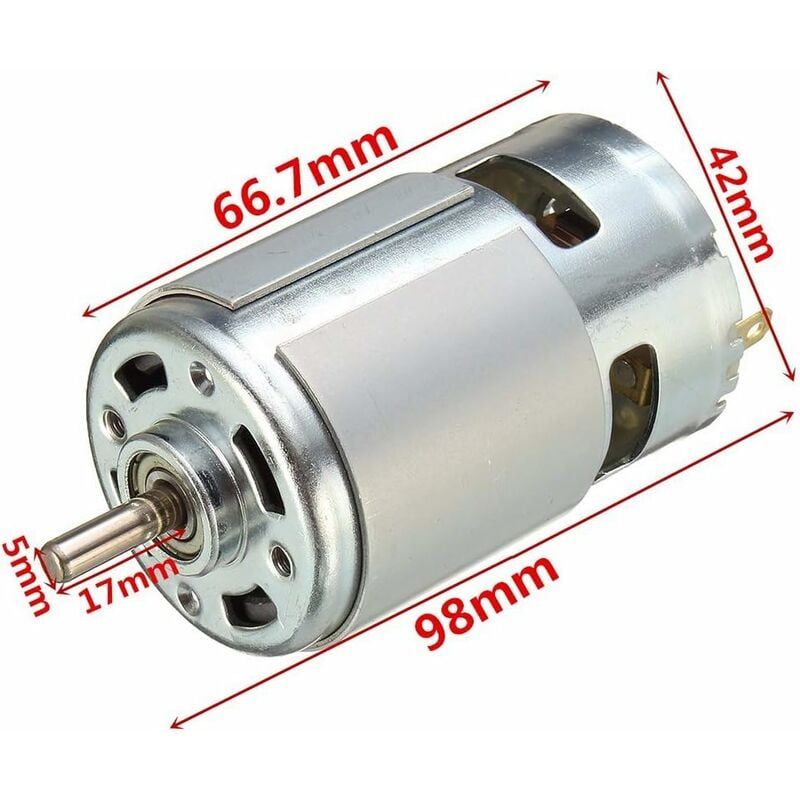

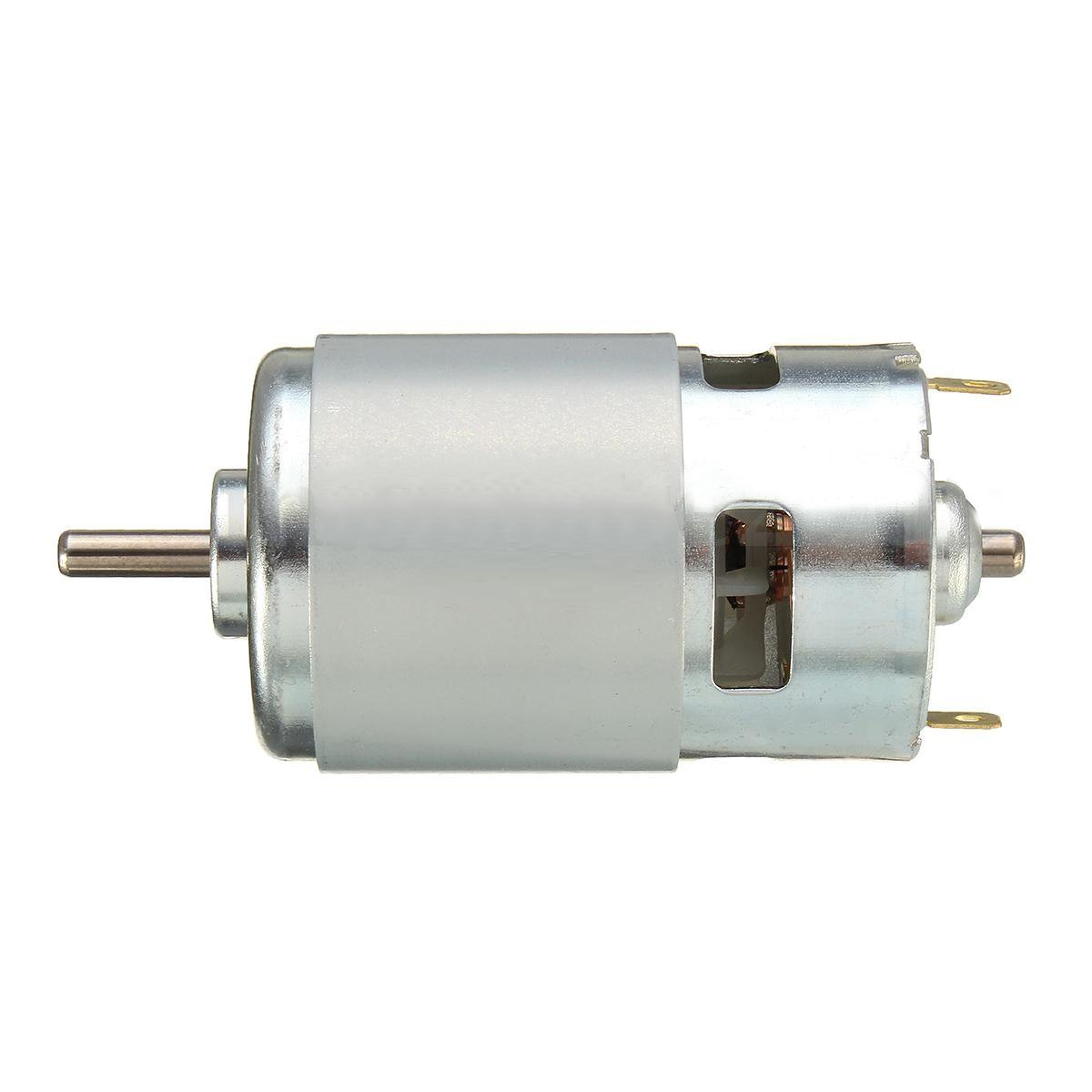

• Diametru carcasa: 42 mm

• Lungime carcasa: 66,5 mm

• Diametru guler de centrare: 17,5 mm

• Inaltime guler de centrare: 4,5 mm

• Tip ax: rotund

• Diametru ax: 5 mm

• Lungime ax: 16 mm

• Distanta dintre gaurile de prindere: 29 mm

• Filet gauri de prindere: M4

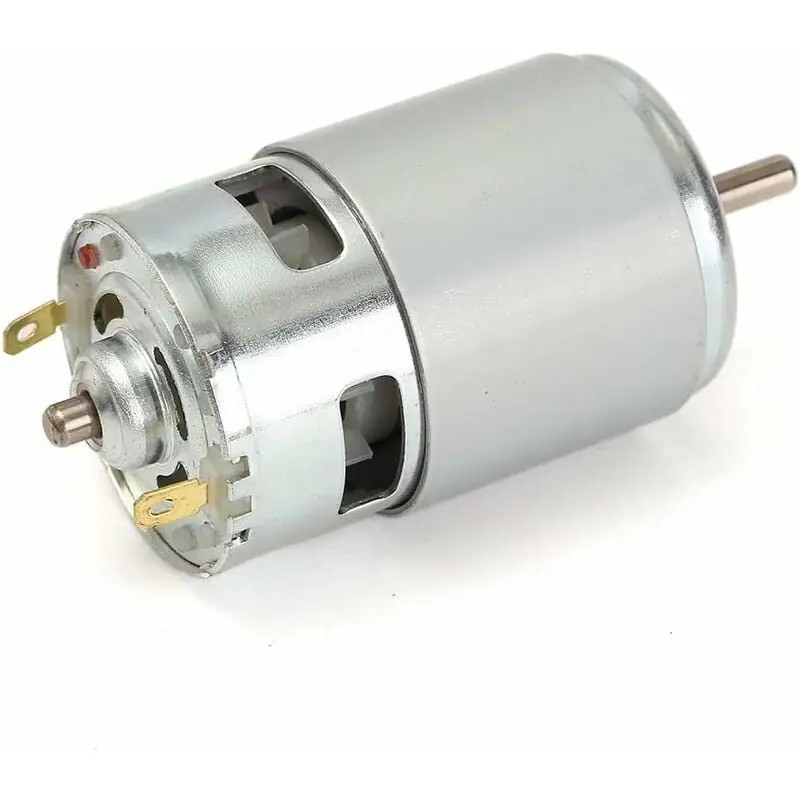

• Inaltime guler posterior: 7 mm

• Lungime ax posterior: 4,5 mm

• Masa: 350 g

Instructiuni de montaj:

1. Motorul se pozitioneaza intr-un suport compatibil cu o carcasa de 42 mm, fara ca axul sa fie obstructionat.

2. Gulerul de centrare cu diametrul de 17,5 mm se aliniaza cu locasul suportului.

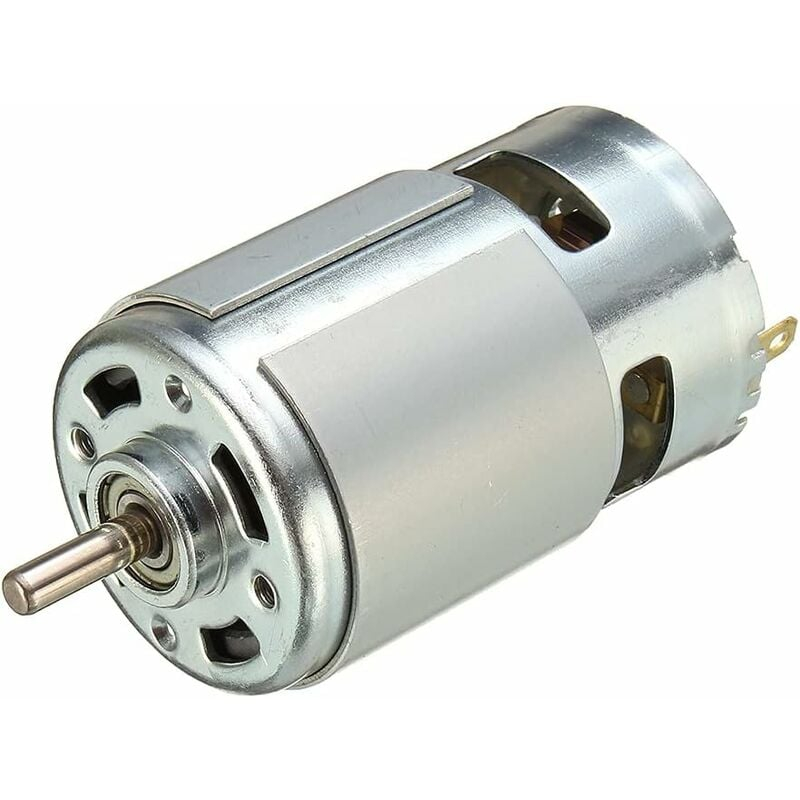

3. Motorul se fixeaza frontal folosind cele doua gauri filetate M4, amplasate la 29 mm.

4. Cuplajul, pinionul, fulia sau elicea se monteaza pe axul rotund de 5 mm si se fixeaza folosind surubul de strangere sau sistemul de blocare al componentei.

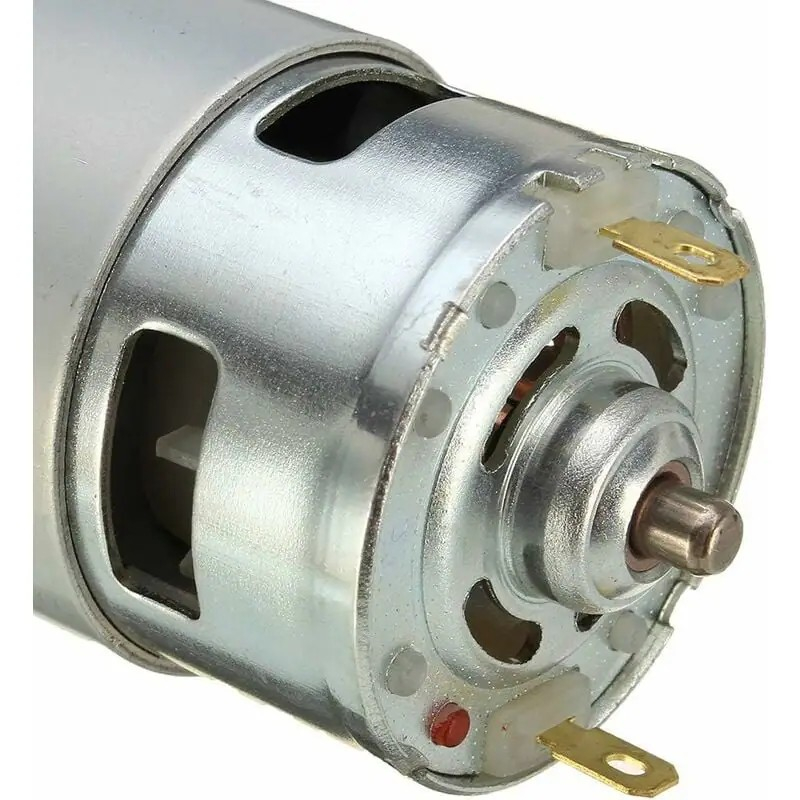

5. Terminalele motorului se conecteaza la o sursa sau la un controler pentru motoare DC cu perii, compatibil cu alimentarea la 12-24V.

6. Functionarea mecanismului se verifica initial fara sarcina, pentru confirmarea sensului de rotatie si a alinierii transmisiei.

Utilizare:

Motorul se alimenteaza in domeniul 12-24V DC, iar sensul de rotatie se schimba prin inversarea polaritatii. Turatia poate fi controlata cu un regulator PWM pentru motoare DC cu perii, dimensionat pentru tensiunea si curentul motorului.

Recomandari si precautii:

• Tensiunea de alimentare trebuie mentinuta in domeniul 12-24V DC.

• Axul nu trebuie mentinut blocat, deoarece curentul absorbit poate produce incalzirea si deteriorarea motorului.

• Sursa si controlerul trebuie sa includa protectie la supracurent si sa fie dimensionate pentru sarcina actionata.

• Alimentarea trebuie deconectata inaintea montarii sau reglarii componentelor mecanice.

• Componentele montate pe ax trebuie fixate corect pentru a preveni desprinderea acestora.

• Motorul trebuie montat astfel incat carcasa si axul sa nu intre in contact cu alte componente aflate in miscare.

Compatibilitate:

• Suporturi pentru motoare din seria 775, cu carcasa de 42 mm

• Cuplaje, pinioane, fulii si elice cu alezaj de 5 mm, pentru ax rotund

• Surse de alimentare DC de 12-24V

• Controlere PWM pentru motoare DC cu perii

• Acumulatori LiPo 4S, folositi cu protectie si controler dimensionate corespunzator

• Sisteme robotice, automatizari, navomodele si mecanisme electrice
