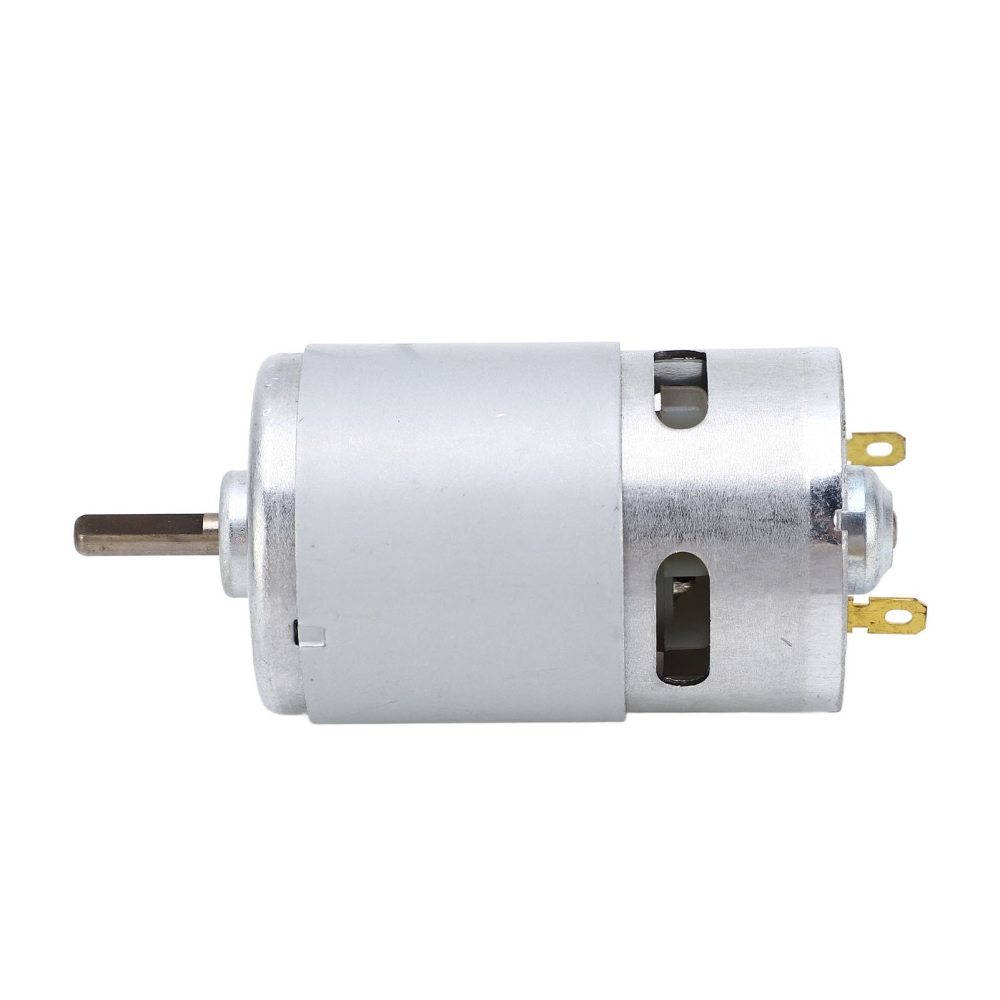

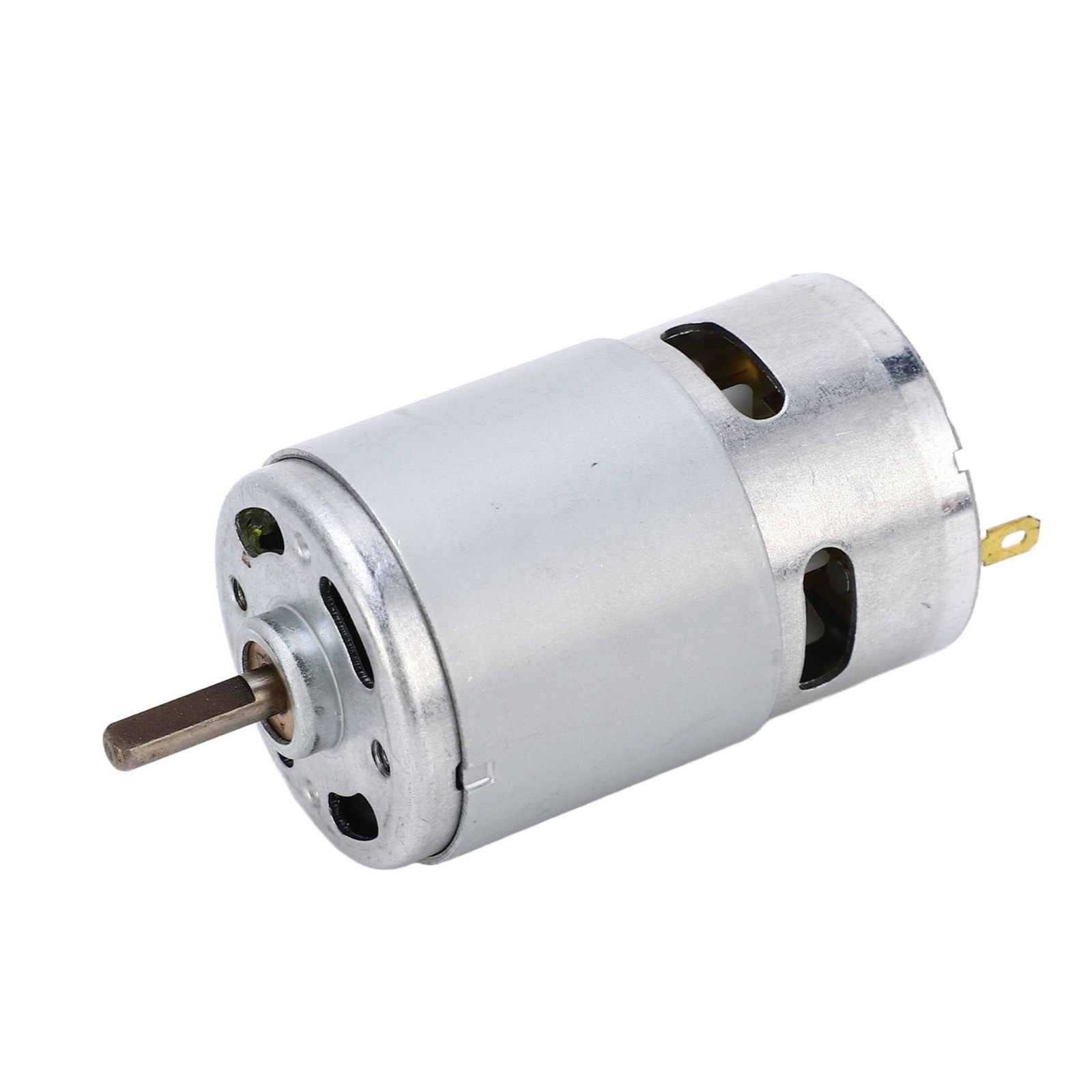

Motorul DC RS795 este destinat mecanismelor care necesita turatie ridicata si transmiterea miscarii prin cuplaje, pinioane sau fulii. Poate fi integrat in automatizari, transmisii mecanice, ventilatoare, scule electrice si echipamente experimentale.

Motorul atinge 8000 RPM la 12V si 16000 RPM la 24V, fara sarcina. Axul tip D ofera o suprafata aplatizata care imbunatateste fixarea componentelor mecanice si reduce riscul alunecarii acestora pe ax.

Caracteristici principale:

• Alimentarea la 12-24V permite integrarea in diferite sisteme de actionare in curent continuu.

• Turatia de 8000 RPM la 12V si 16000 RPM la 24V permite adaptarea vitezei prin alegerea tensiunii.

• Axul tip D de 5 mm permite fixarea sigura a cuplajelor, pinioanelor si fuliilor.

• Carcasa de 44,5 x 70,5 mm permite montarea in suporturi compatibile cu seria RS795.

• Gulerul de centrare de 17,5 mm ajuta la pozitionarea motorului in suport.

• Gaurile de montaj M4, amplasate la 29 mm, permit fixarea frontala.

• Curentii cu rotorul blocat de 3,34A la 12V si 3,75A la 24V permit dimensionarea sursei si a controlerului.

Specificatii tehnice:

• Tip produs: motor DC

• Model: RS795

• Tensiune nominala: 12V DC

• Domeniu de alimentare: 12-24V DC

• Turatie fara sarcina la 12V: 8000 RPM

• Curent fara sarcina la 12V: 0,9A

• Curent cu rotorul blocat la 12V: 3,34A

• Turatie fara sarcina la 24V: 16000 RPM

• Curent fara sarcina la 24V: 1,2A

• Curent cu rotorul blocat la 24V: 3,75A

• Diametru exterior cu carcasa: 44,5 mm

• Diametru corp fara carcasa exterioara: 42 mm

• Lungime motor: 70,5 mm

• Tip ax: profil D (D-shaft), cu plan de fixare

• Diametru ax: 5 mm

• Lungime ax deasupra gulerului de centrare: 15,5 mm

• Adancime zona aplatizata: 1,5 mm

• Lungime zona aplatizata: 13 mm

• Inaltime guler de centrare: 4,5 mm

• Diametru guler de centrare: 17,5 mm

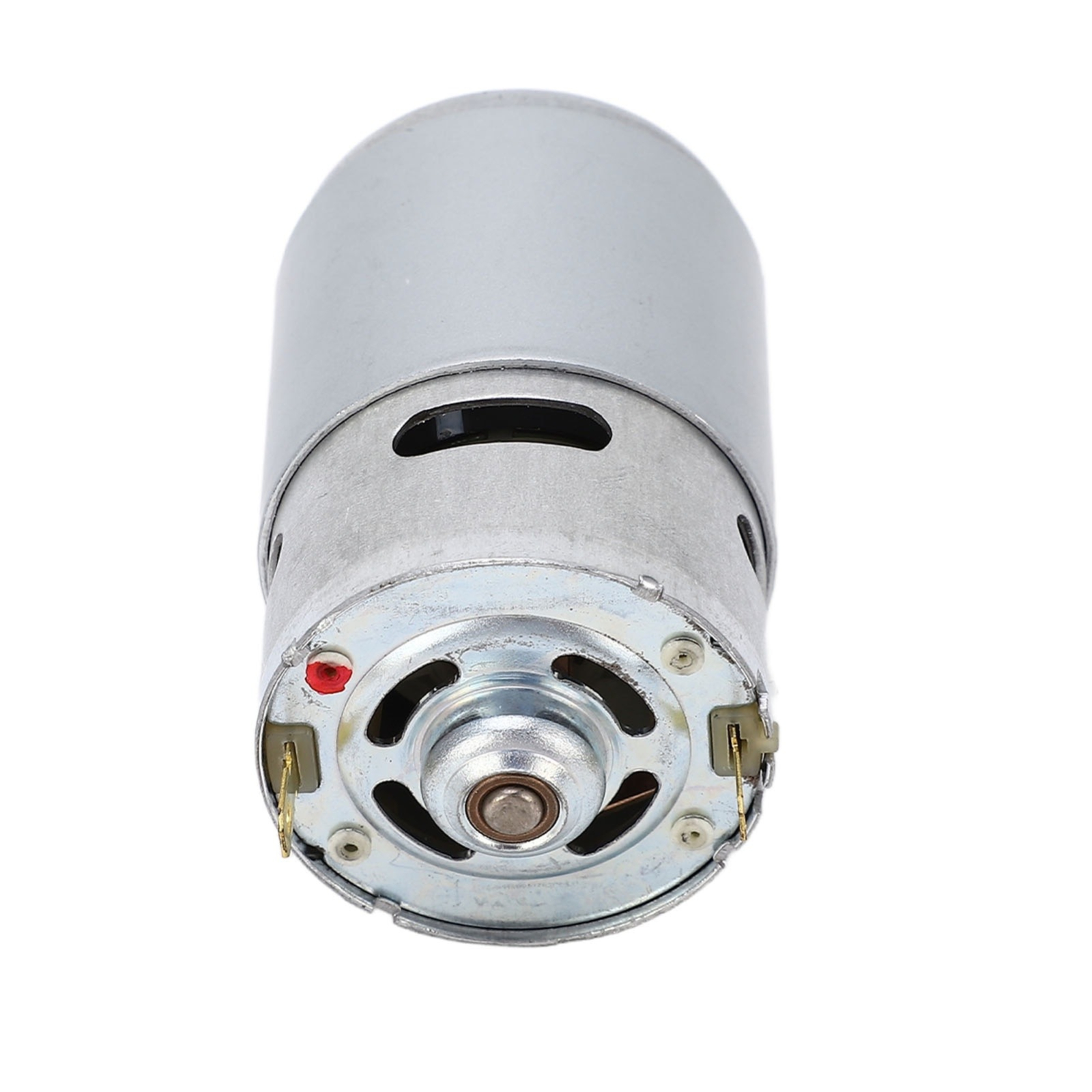

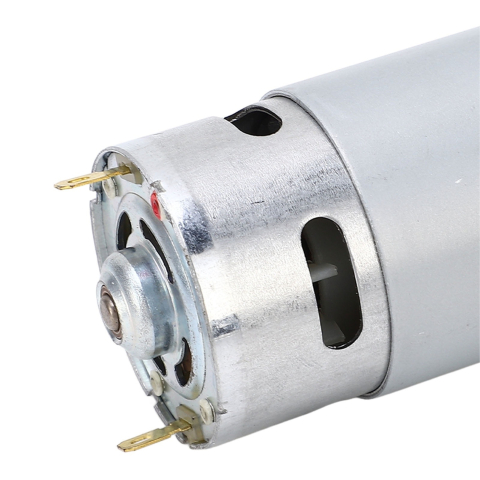

• Inaltime guler posterior: 7 mm

• Lungime ax posterior: 4 mm

• Distanta dintre gaurile de montaj: 29 mm

• Dimensiune gauri de montaj: M4

• Masa: 400 g

Instructiuni de montaj:

1. Motorul se pozitioneaza intr-un suport compatibil cu diametrul exterior de 44,5 mm, fara ca axele sa fie obstructionate.

2. Gulerul de centrare cu diametrul de 17,5 mm se aliniaza cu locasul suportului.

3. Motorul se fixeaza frontal folosind gaurile pentru suruburi M4, amplasate la 29 mm.

4. Cuplajul, pinionul sau fulia se monteaza pe axul de 5 mm si se blocheaza pe zona aplatizata.

5. Componenta montata pe ax se aliniaza cu mecanismul actionat pentru a evita solicitarea laterala.

6. Terminalele motorului se conecteaza la o sursa sau la un controler pentru motoare DC, compatibil cu alimentarea la 12-24V.

7. Functionarea se verifica initial fara sarcina, inaintea conectarii mecanismului final.

Utilizare:

Motorul functioneaza la 8000 RPM cu alimentare la 12V si la 16000 RPM cu alimentare la 24V, fara sarcina. Turatia poate fi reglata cu un controler PWM pentru motoare DC, dimensionat pentru tensiunea si curentul motorului.

Recomandari si precautii:

• Tensiunea de alimentare trebuie mentinuta in domeniul 12-24V DC.

• Axul nu trebuie mentinut blocat, deoarece curentul poate ajunge la 3,34A la 12V sau 3,75A la 24V.

• Sursa si controlerul trebuie sa sustina curentul necesar la pornire si in sarcina.

• Motorul trebuie ventilat corespunzator in aplicatiile cu functionare prelungita.

• Componentele montate pe ax trebuie fixate si echilibrate pentru functionarea la turatii ridicate.

• Alimentarea trebuie deconectata inaintea montarii sau reglarii componentelor mecanice.

• Axul nu trebuie lovit, indoit sau supus unor forte laterale excesive.

Compatibilitate:

• Suporturi pentru motoare din seria RS795, cu diametrul exterior de 44,5 mm

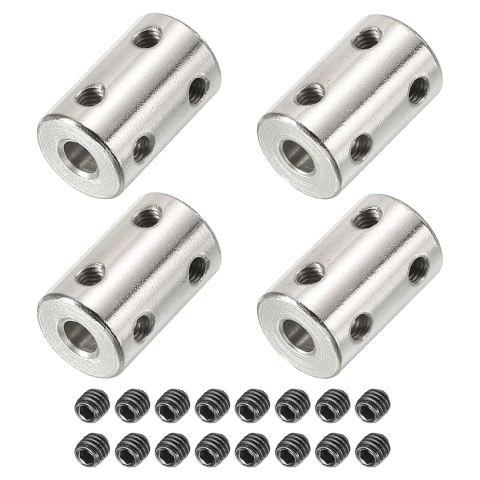

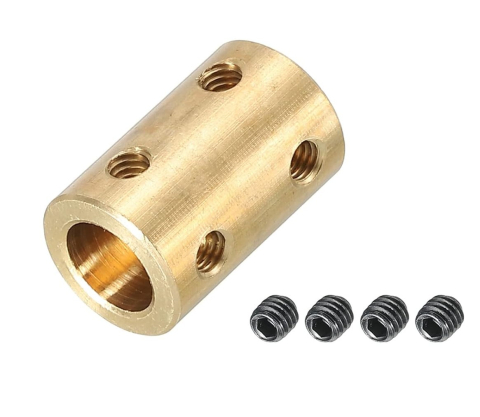

• Cuplaje, pinioane si fulii pentru ax tip D de 5 mm

• Sisteme de fixare frontala cu suruburi M4 si distanta de 29 mm

• Surse de alimentare DC de 12V pentru 8000 RPM

• Surse de alimentare DC de 24V pentru 16000 RPM

• Controlere PWM pentru motoare DC

• Automatizari, transmisii mecanice, ventilatoare si scule electrice
