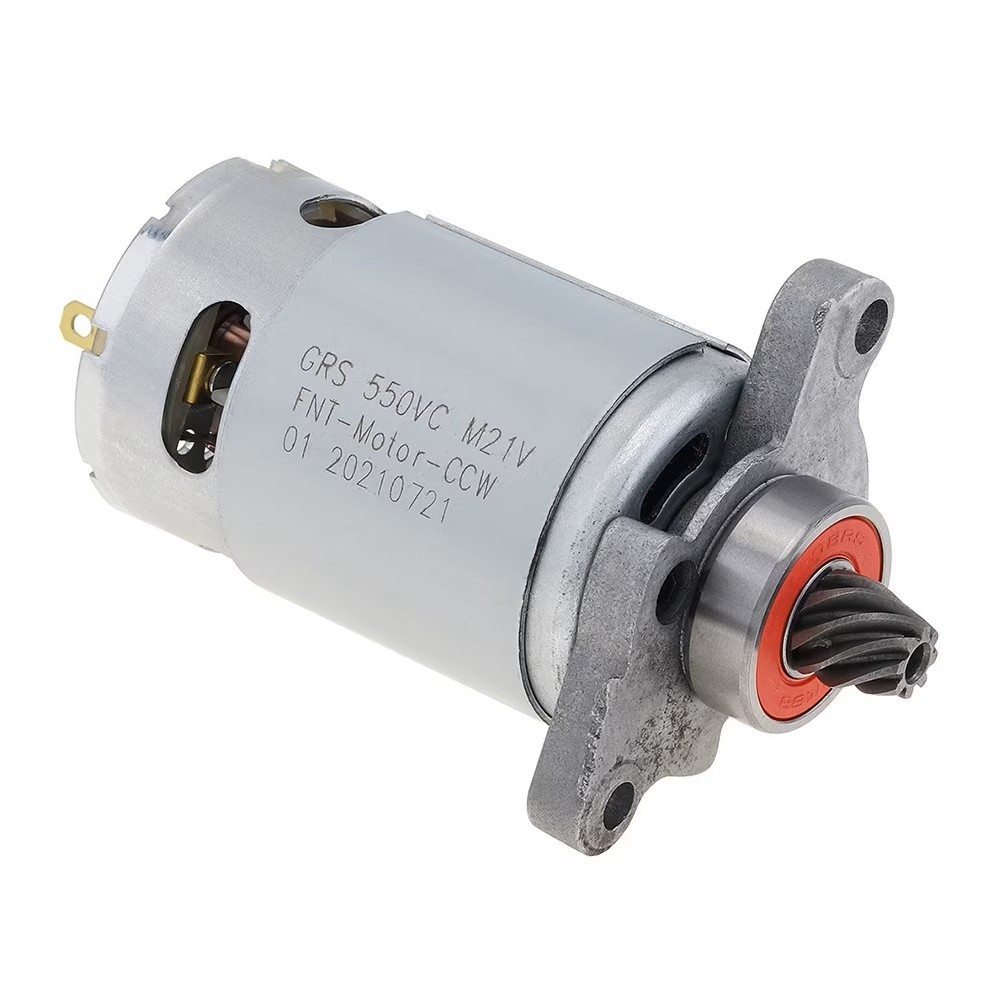

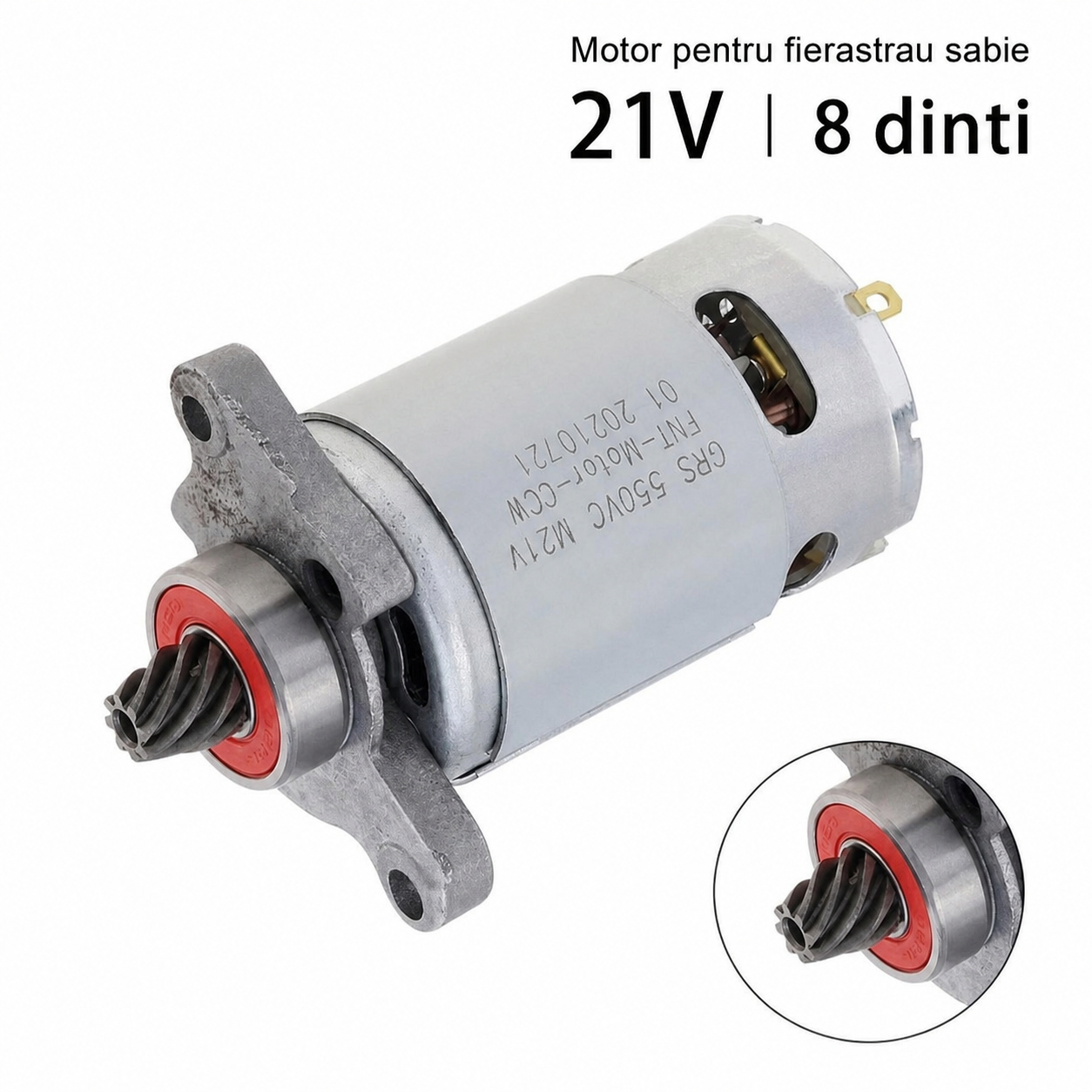

Motorul DC RS550 21V este o componenta de schimb pentru fierastraie sabie, fierastraie alternative si scule electrice portabile alimentate cu acumulator. Pinionul conic cu 8 dinti transmite miscarea motorului catre mecanismul sculei.

Constructia cu rulmenti cu bile in partea frontala si posterioara sustine rotorul, iar bobinajul din cupru permite functionarea in aplicatii care necesita o putere de iesire de 60-120W. Compatibilitatea trebuie verificata prin compararea modelului, dimensiunilor si geometriei pinionului cu motorul inlocuit.

Caracteristici principale:

• Alimentarea la 21V DC permite integrarea in scule electrice portabile compatibile.

• Pinionul conic cu 8 dinti transmite miscarea catre mecanismul fierastraului.

• Turatia fara sarcina de 0-3000 RPM permite utilizarea cu electronica de control a sculei.

• Puterea de iesire de 60-120W sustine actionarea mecanismului de taiere.

• Rulmentii cu bile frontali si posteriori asigura sustinerea rotorului.

• Bobinajul din cupru si constructia metalica sunt potrivite pentru utilizarea in scule electrice.

Specificatii tehnice:

• Tip produs: motor DC cu perii

• Serie motor: RS550

• Model: GRS550VCM21V

• Tensiune de alimentare: 21V DC

• Turatie fara sarcina: 0-3000 RPM

• Putere de iesire: 60-120W

• Tip pinion: conic

• Numar dinti pinion: 8

• Comutatie: cu perii

• Bobinaj: cupru pur

• Rulmenti: cu bile, frontal si posterior

• Material: metal

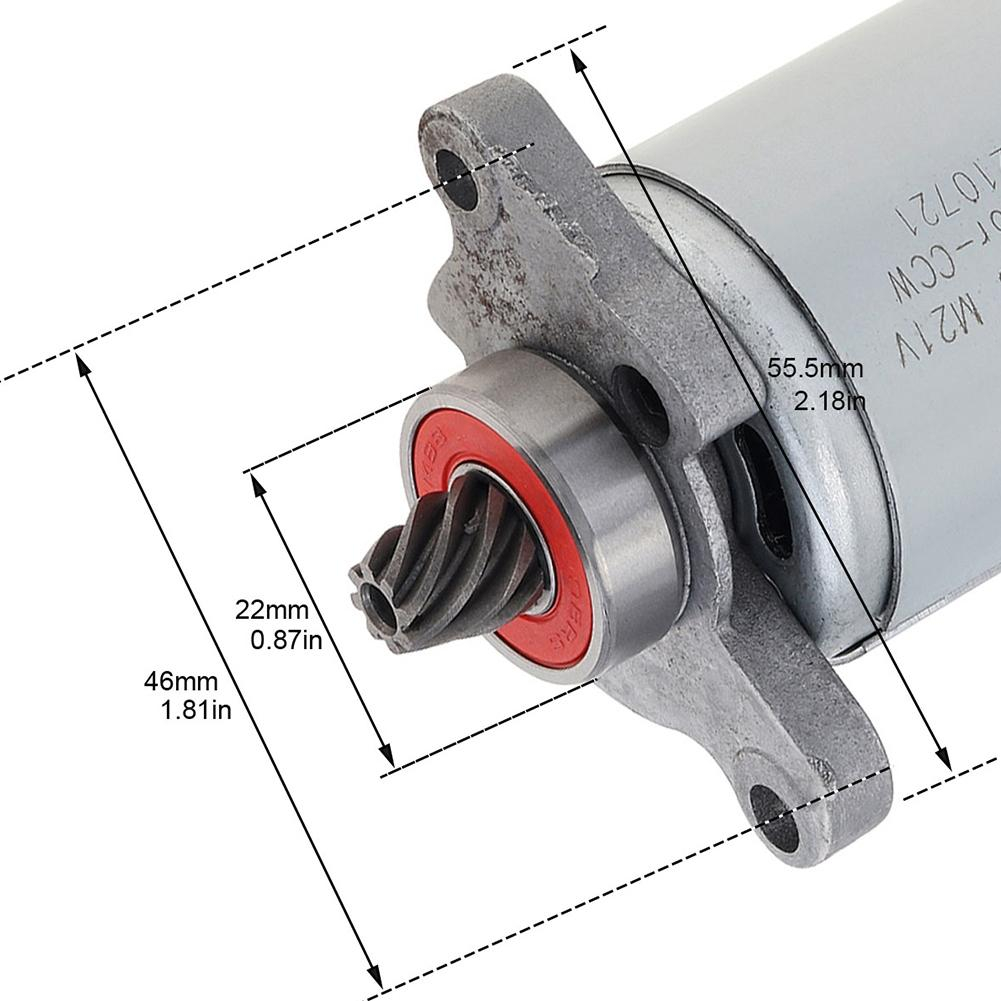

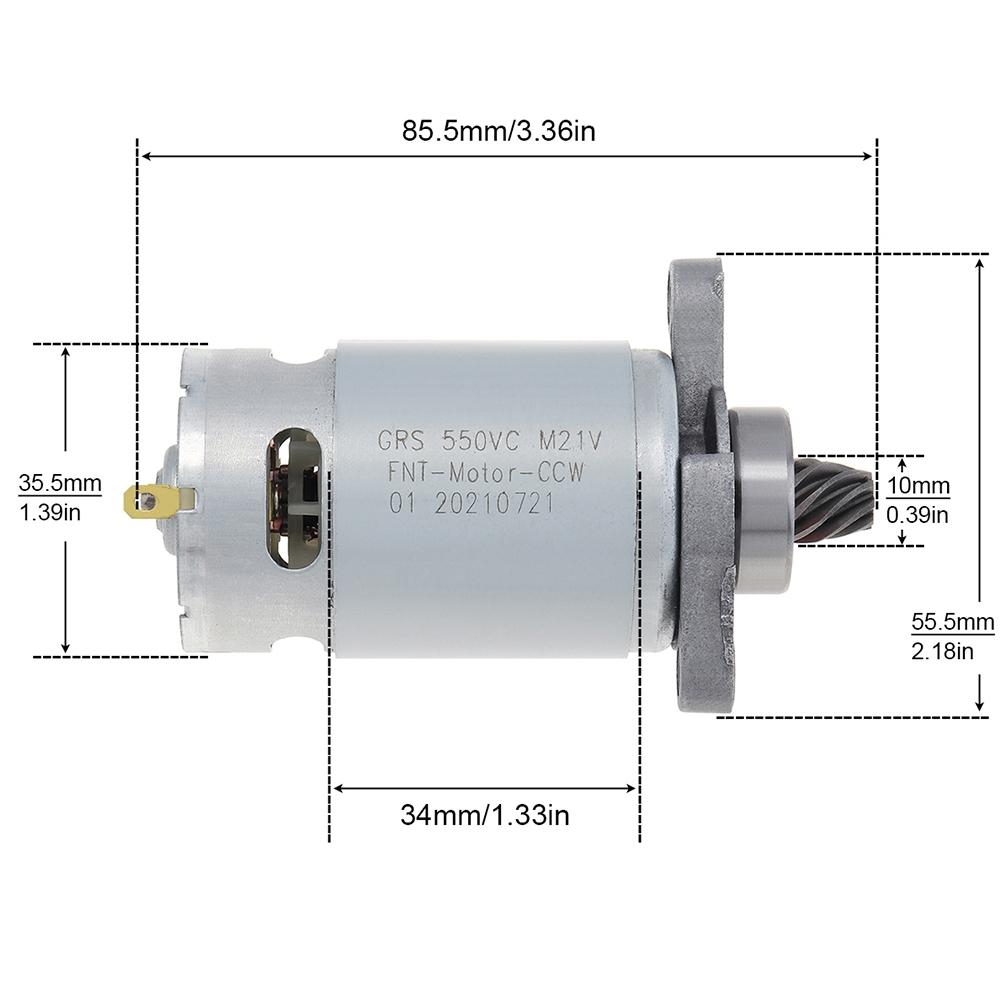

• Dimensiuni produs: 88 x 58 x 40 mm

• Masa: 245 g

Instructiuni de montaj:

1. Acumulatorul se scoate din scula electrica inaintea demontarii carcasei.

2. Motorul vechi se compara cu motorul nou din punctul de vedere al modelului, dimensiunilor, terminalelor si formei pinionului.

3. Motorul se pozitioneaza in locasul existent, iar pinionul conic cu 8 dinti se aliniaza cu roata dintata a mecanismului.

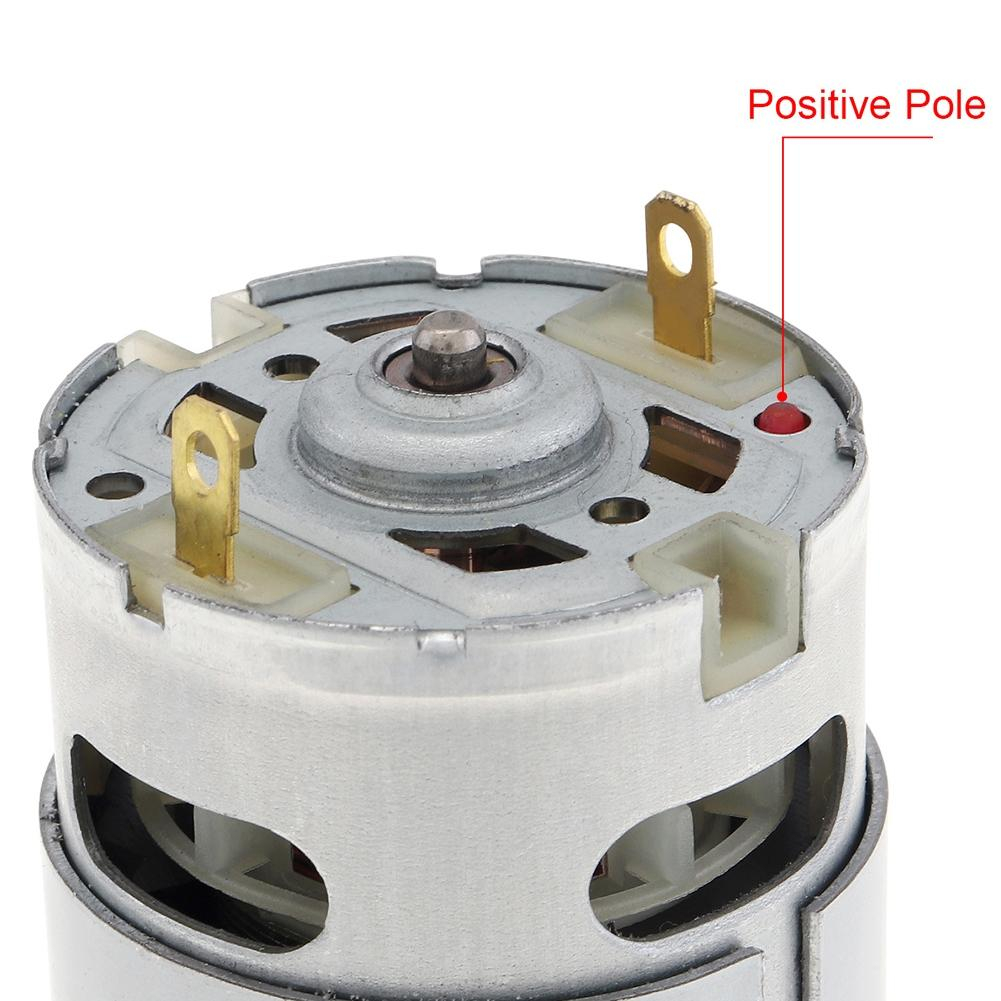

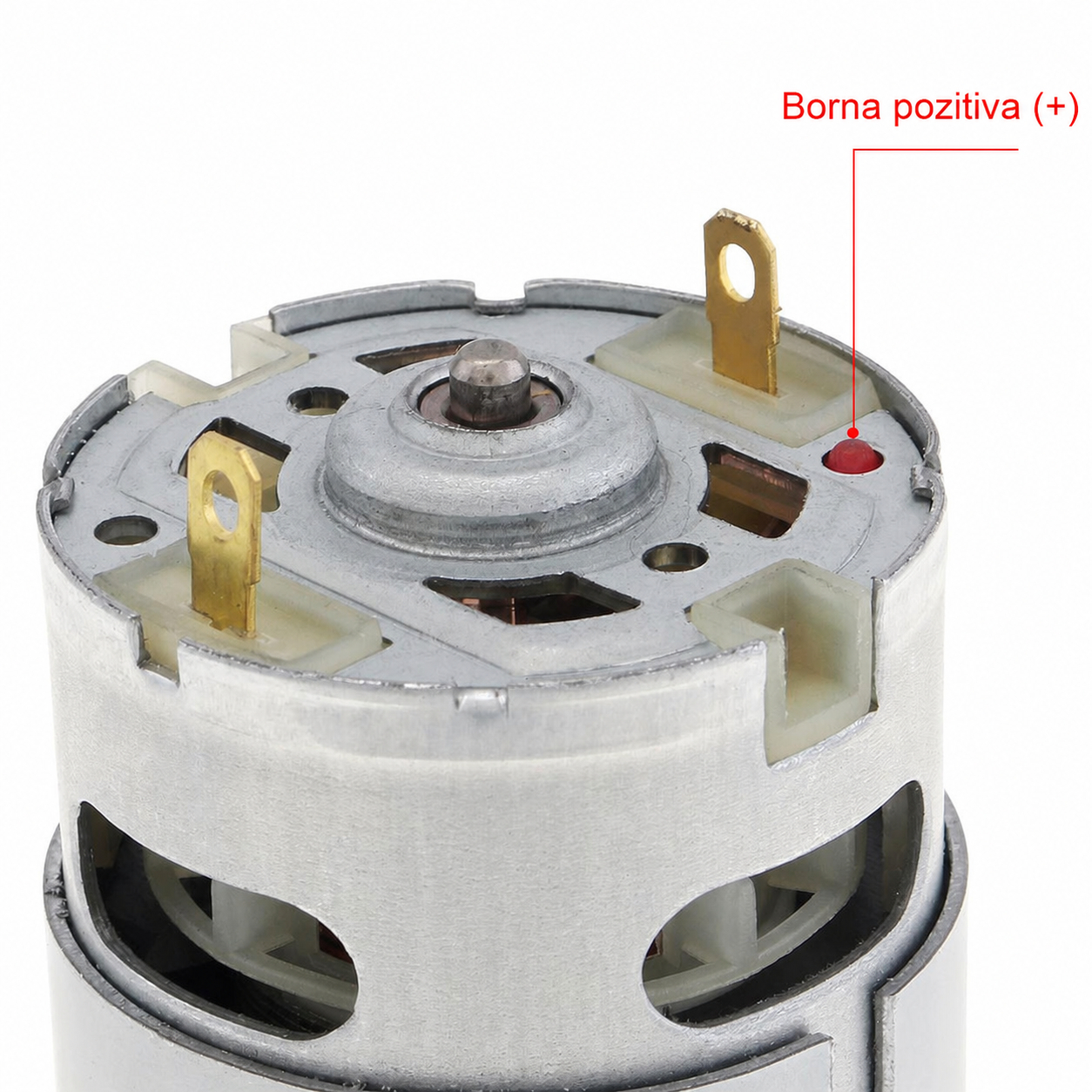

4. Terminalele se conecteaza respectand polaritatea si pozitia cablurilor motorului inlocuit.

5. Mecanismul se roteste manual pentru verificarea angrenarii libere, fara blocaje sau frecare excesiva.

6. Carcasa si elementele de protectie se monteaza complet inaintea testarii.

7. Functionarea se verifica initial fara sarcina, pentru confirmarea sensului de rotatie si a angrenarii corecte.

Utilizare:

Motorul se utilizeaza intr-un sistem de alimentare si control de 21V DC. Domeniul de turatie de 0-3000 RPM necesita electronica de control compatibila, precum cea integrata in scula electrica pentru care este destinat motorul.

Recomandari si precautii:

• Motorul nu trebuie conectat la o tensiune mai mare de 21V DC.

• Motorul nu trebuie conectat direct la reteaua electrica de 230V AC.

• Axul sau mecanismul de transmisie nu trebuie mentinut blocat in timpul alimentarii.

• Pinionul trebuie sa se angreneze corect cu roata dintata, fara joc excesiv sau presiune laterala.

• Motorul nu trebuie utilizat cu pinionul si mecanismul de transmisie neprotejate.

• Ventilatia carcasei sculei trebuie mentinuta libera in timpul functionarii.

• Acumulatorul trebuie scos inaintea montarii, verificarii sau reglarii mecanismului.

• Compatibilitatea nu trebuie stabilita exclusiv dupa denumirea RS550.

Compatibilitate:

• Fierastraie sabie si fierastraie alternative echipate cu motor RS550 de 21V

• Scule electrice portabile alimentate la 21V DC

• Mecanisme compatibile cu pinion conic cu 8 dinti

• Carcase care accepta dimensiunile de 88 x 58 x 40 mm

• Electronica de control pentru motoare DC cu perii

• Model de referinta GRS550VCM21V
