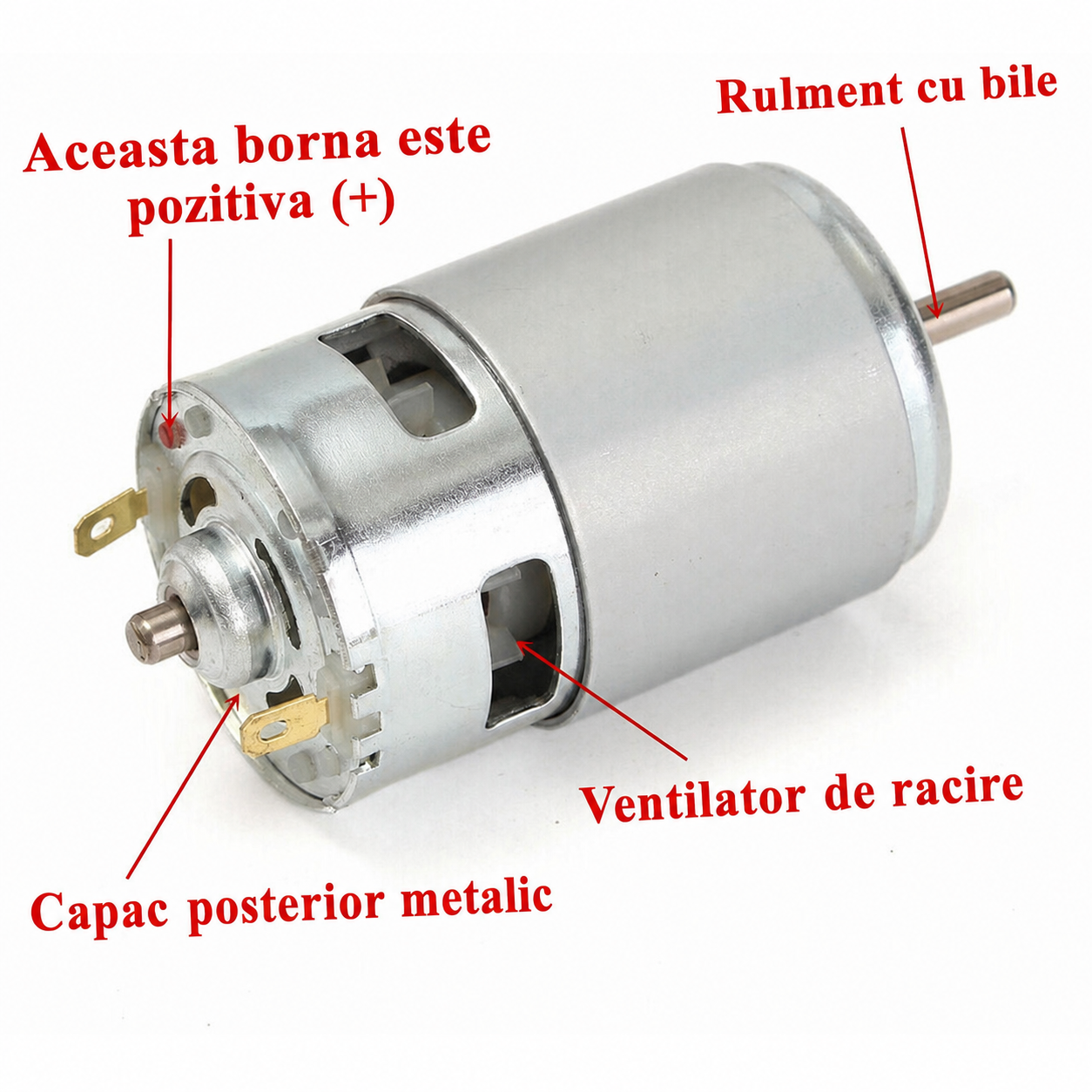

Motorul DC 775 este destinat mecanismelor care necesita turatie ridicata si transmiterea miscarii prin cuplaje, pinioane sau fulii. Poate fi integrat in automatizari, transmisii mecanice, ventilatoare, scule electrice si echipamente experimentale.

Motorul are o turatie declarata de 15600 RPM, un curent fara sarcina de 1,7A la 12V si un curent cu rotorul blocat de 4,7A. Axul rotund de 5 mm permite conectarea componentelor mecanice cu alezaj compatibil.

Caracteristici principale:

• Alimentarea la 12-24V permite integrarea in sisteme de actionare in curent continuu.

• Turatia de 15600 RPM este potrivita pentru mecanisme care necesita viteza ridicata.

• Axul rotund de 5 mm permite montarea cuplajelor, pinioanelor si fuliilor compatibile.

• Carcasa de 45 x 67 mm permite montarea in suporturi compatibile cu seria 775.

• Gaurile de montaj M4, amplasate la 29 mm, permit fixarea frontala a motorului.

• Curentul cu rotorul blocat de 4,7A permite dimensionarea sursei si a controlerului.

• Cuplul mare permite utilizarea motorului in transmisii si mecanisme de actionare.

Specificatii tehnice:

• Tip produs: motor DC

• Model: 775

• Tensiune nominala: 12V DC

• Domeniu de alimentare: 12-24V DC

• Turatie declarata: 15600 RPM

• Curent fara sarcina la 12V: 1,7A

• Curent de pornire la 12V: 2,2A

• Curent cu rotorul blocat: 4,7A

• Putere fara sarcina: 20,4W

• Tip ax: rotund

• Diametru motor: 45 mm

• Lungime motor fara ax: 67 mm

• Inaltime guler de centrare: 5 mm

• Diametru guler de centrare: 17,4 mm

• Diametru ax: 5 mm

• Lungime ax: 16 mm

• Masa: 356 g

• Distanta dintre terminalele posterioare: 34 mm

• Distanta dintre gaurile de montaj: 29 mm

• Dimensiune gauri de montaj: M4

Instructiuni de montaj:

1. Motorul se pozitioneaza intr-un suport compatibil cu o carcasa de 45 mm, fara ca axul sau terminalele posterioare sa fie obstructionate.

2. Motorul se fixeaza frontal folosind gaurile pentru suruburi M4, amplasate la 29 mm.

3. Cuplajul, pinionul sau fulia se monteaza si se fixeaza pe axul rotund de 5 mm.

4. Componenta montata pe ax se aliniaza cu mecanismul actionat, pentru a evita solicitarea laterala a axului.

5. Terminalele motorului se conecteaza la o sursa sau la un controler pentru motoare DC, compatibil cu alimentarea la 12-24V.

6. Functionarea se verifica initial fara sarcina, inaintea conectarii motorului la mecanismul final.

Utilizare:

Parametrii de curent si putere sunt specificati pentru alimentarea la 12V. Turatia poate fi reglata cu un controler pentru motoare DC, dimensionat pentru tensiunea de alimentare si pentru curentul absorbit de motor in sarcina.

Recomandari si precautii:

• Tensiunea de alimentare trebuie mentinuta in domeniul 12-24V DC.

• Axul nu trebuie mentinut blocat, deoarece curentul poate ajunge la 4,7A si poate deteriora motorul, sursa sau controlerul.

• Sursa si controlerul trebuie sa sustina curentul de pornire si consumul motorului in sarcina.

• Motorul trebuie ventilat corespunzator in aplicatiile cu functionare prelungita.

• Componentele montate pe ax trebuie sa fie fixate si echilibrate pentru functionarea la 15600 RPM.

• Alimentarea trebuie deconectata inaintea montarii sau reglarii componentelor mecanice.

• Axul nu trebuie lovit, indoit sau supus unor forte laterale excesive.

Compatibilitate:

• Suporturi pentru motoare din seria 775, cu carcasa de 45 mm

• Cuplaje, pinioane si fulii cu alezaj de 5 mm

• Sisteme de fixare frontala cu suruburi M4 si distanta de 29 mm

• Surse de alimentare DC de 12-24V

• Controlere pentru motoare DC dimensionate pentru curentul motorului

• Automatizari, transmisii mecanice, ventilatoare si scule electrice
