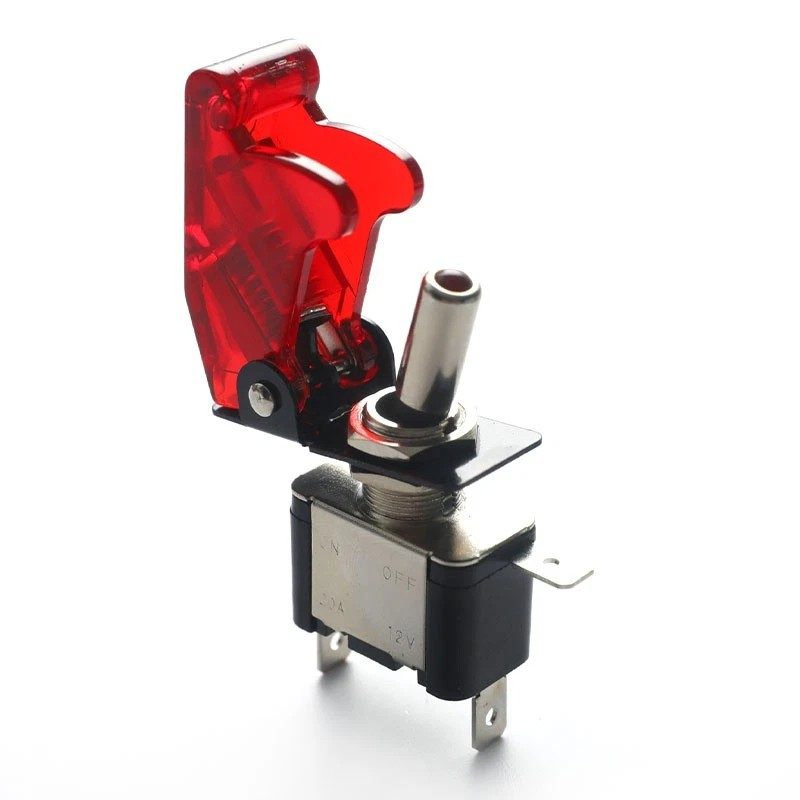

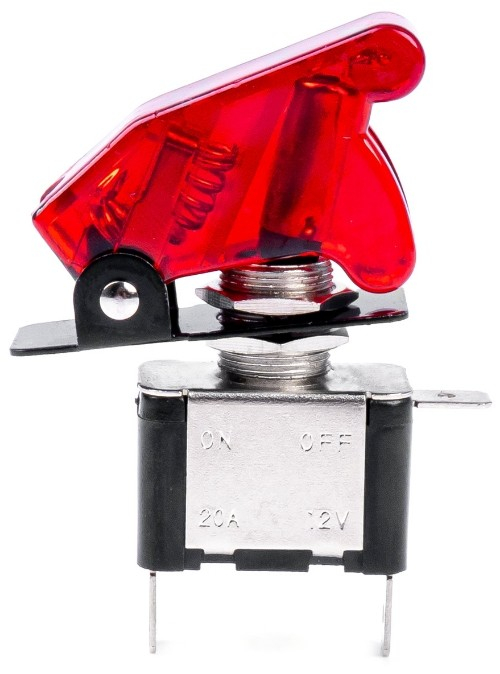

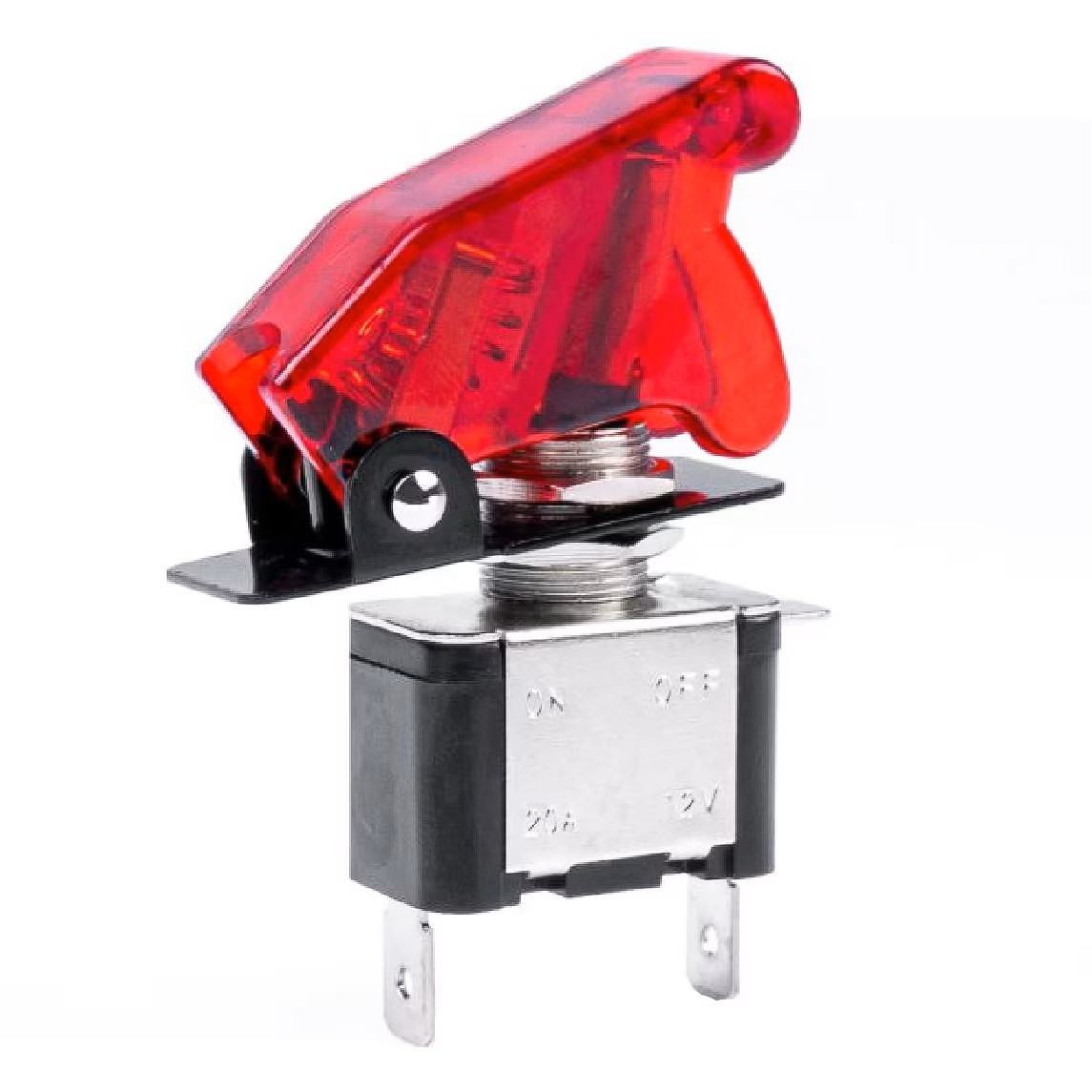

Intrerupatorul ASW-07D este destinat controlului circuitelor electrice de 12V DC si este prevazut cu maneta iluminata si capac rabatabil de protectie.

Capacul de siguranta reduce riscul actionarii accidentale a intrerupatorului. Pentru utilizare, capacul se ridica, apoi maneta poate fi comutata in pozitia dorita. Inchiderea capacului actioneaza maneta spre pozitia oprita.

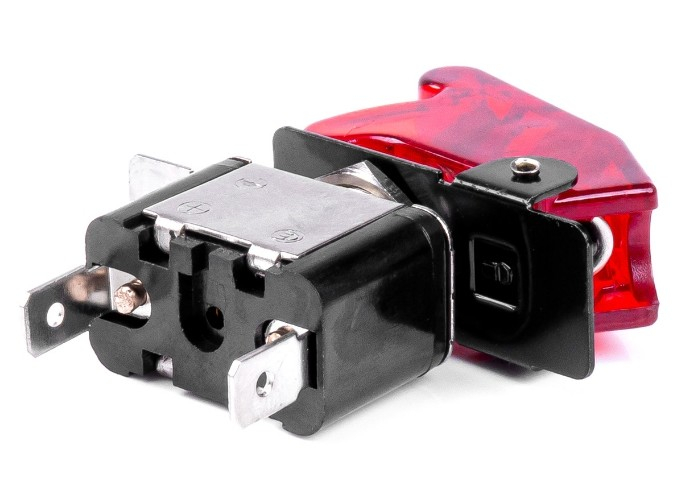

Configuratia cu 3 pini permite conectarea circuitului de alimentare, a consumatorului si a LED-ului integrat. Produsul poate fi montat in panouri de comanda pentru automobile, ambarcatiuni, utilaje, proiecte DIY si alte instalatii alimentate la 12V DC.

Specificatii tehnice:

• Model: ASW-07D
• Tip produs: intrerupator toggle cu capac de protectie
• Functie: ON/OFF
• Configuratie contacte: SPST
• Tensiune nominala: 12V DC
• Curent nominal maxim declarat: 20A
• Tensiune LED: 12V
• Culoare LED: rosu
• Numar terminale: 3 pini
• Diametru de montaj in panou: aproximativ 12mm
• Actionare: maneta cu capac rabatabil
• Aplicatii: automobile, ambarcatiuni, panouri de comanda, instalatii 12V si proiecte electronice

Modelul ASW-07D este listat in documentatia producatorilor ca intrerupator SPST ON/OFF, cu 3 terminale, iluminare la 12V si montaj intr-un orificiu de aproximativ 12mm.

Instructiuni de montaj / utilizare:

• Deconectati alimentarea circuitului inainte de montaj.
• Realizati un orificiu de aproximativ 12mm in panoul de montaj.
• Introduceti intrerupatorul prin panou si fixati-l cu piulita inclusa.
• Identificati terminalele pentru alimentare, iesire si masa LED inainte de conectare; verificati marcajele de pe produs sau continuitatea cu un multimetru.
• Utilizati conductoare si conectori dimensionati corespunzator curentului sarcinii.
• Pentru consumatori cu un curent ridicat sau cu varf mare la pornire, utilizati intrerupatorul pentru comanda unui releu sau contactor, nu neaparat pentru alimentarea directa a sarcinii.
• Montati o siguranta fuzibila dimensionata corespunzator, cat mai aproape de sursa de alimentare.
• Verificati polaritatea LED-ului si alimentati produsul numai la 12V DC.
• Ridicati capacul pentru acces la maneta; coborarea capacului comuta intrerupatorul in pozitia oprita.
• Protejati terminalele impotriva scurtcircuitului si a contactului accidental.

Pachetul include:

• 1 x intrerupator ASW-07D
• 1 x capac rosu de protectie
• 1 x piulita de fixare
• 1 x saiba
