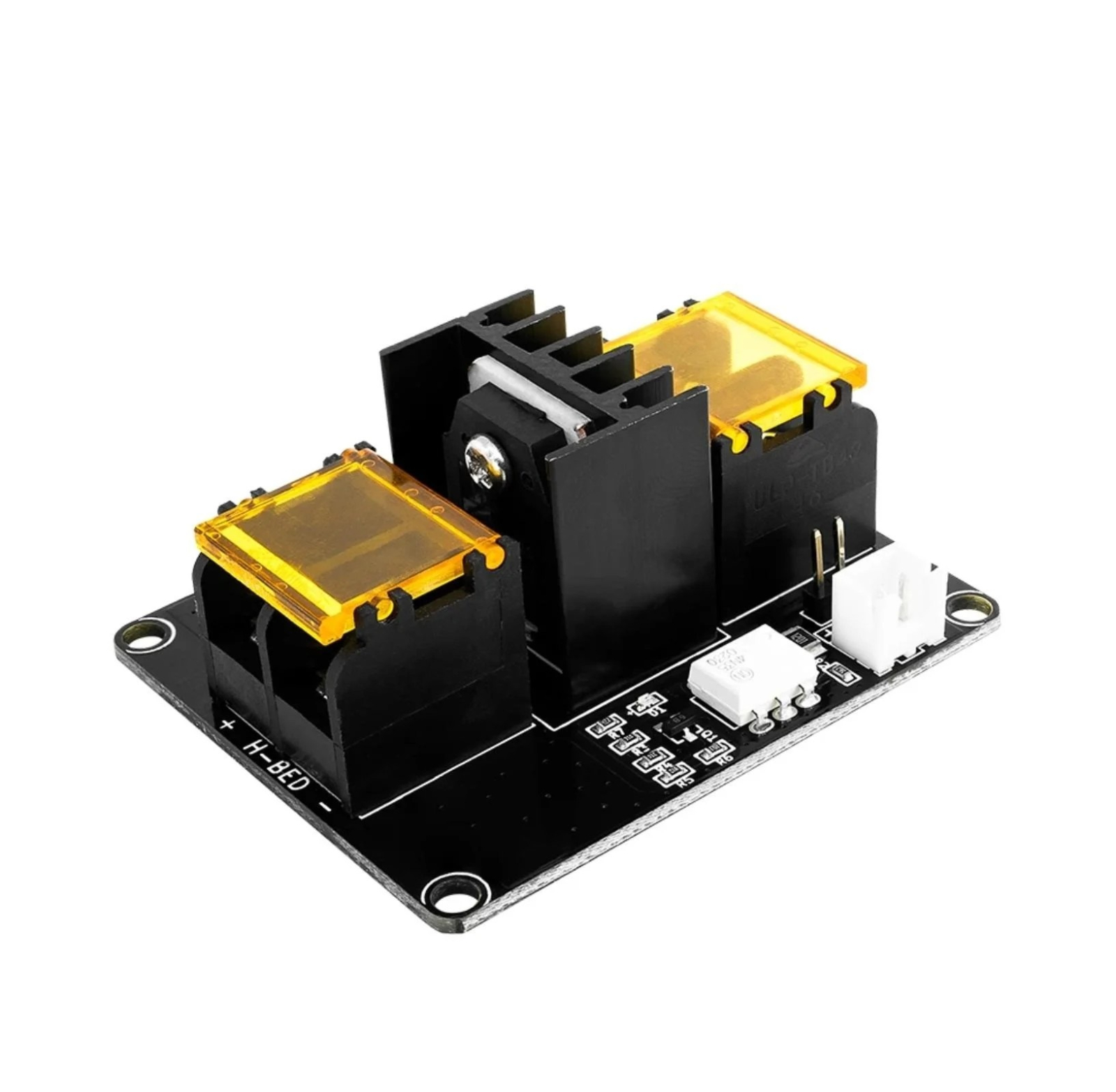

Modulul MOSFET MKS MOS25 V2.0 permite alimentarea separata a patului incalzit, reducand curentul care traverseaza conectorul placii de control a imprimantei 3D. Este potrivit pentru sisteme de 12V sau 24V DC si accepta un curent maxim declarat de 25A.

Optocuplorul integrat izoleaza circuitul de comanda de circuitul de putere si contribuie la protejarea placii de control in cazul unei defectiuni a MOSFET-ului. Modulul include conexiuni pentru semnal prin mufa Dupont sau JST si poate fi comandat de la iesirea destinata patului incalzit a placii imprimantei.

Specificatii tehnice:

• Model: MKS MOS25 V2.0
• Tip produs: modul MOSFET extern
• Aplicatie: controlul alimentarii patului incalzit
• Tensiune de alimentare: 12V sau 24V DC
• Curent maxim declarat: 25A
• Tensiune semnal de control: 5-24V DC
• Izolare circuit de comanda: optocuplor
• Conexiune semnal: Dupont sau JST
• Conexiuni de putere: borne cu surub
• Dimensiuni: 60x50x25mm

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati sursa de alimentare de la reteaua electrica.
• Conectati sursa de alimentare la intrarea modulului, respectand marcajele pentru plus si minus.
• Conectati patul incalzit la bornele de iesire ale modulului.
• Conectati intrarea de control la iesirea pentru pat incalzit a placii imprimantei.
• Pentru placile RAMPS 1.4, utilizati iesirea D8, respectand conexiunile pentru semnal si GND.
• Verificati polaritatea, sectiunea cablurilor si strangerea bornelor inainte de alimentare.
• Fixati modulul pe o suprafata izolatoare si lasati spatiu liber pentru racire.
• Activati incalzirea patului si monitorizati modulul in timpul primului ciclu de functionare.

Compatibilitate:

• Placi RAMPS 1.4
• Placi din seria MKS
• Imprimante 3D cu alimentare la 12V sau 24V DC
• Paturi incalzite cu un consum care nu depaseste curentul admis al modulului

Recomandari si precautii:

• Nu depasiti curentul maxim declarat de 25A.
• Utilizati cabluri dimensionate corespunzator curentului consumat de patul incalzit.
• Nu inversati polaritatea alimentarii.
• Nu utilizati modulul cu borne slabite sau conductoare neizolate.
• Asigurati ventilatie suficienta in jurul modulului.
• Daca radiatorul se incalzeste excesiv, utilizati racire activa cu ventilator.
• Montajul trebuie realizat de o persoana competenta.
