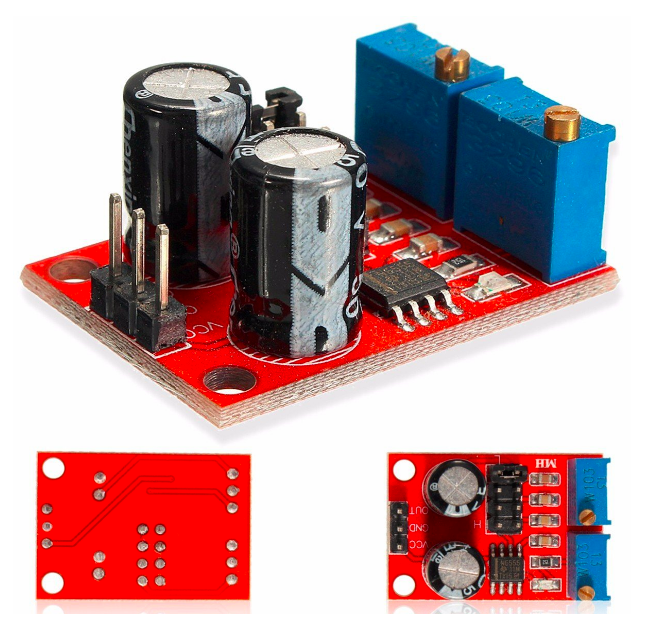

Generator de puls NE555 cu frecventa / factor de umplere ajustabile.

Din jumperi se regleaza plaja de frecventa (a se vedea poza 2).
Din cele doua potentiometre se regleaza frecventa si factorul de umplere (a se vedea poza 2).

Specficatii:
- modul generator semnal dreptunghiular, putand fi utilizat in cercetare-dezvoltare experimentala
- modulul poate controla motoare stepper
- genereaza puls ajustabil pentru MCU, pentru control circuite. Poate fi folosit pt. timere sau controlul intensitatii luminii becurilor
- dimensiuni: 31mm x 22mm x 16mm
- tensiune de alimentare: 5V-15V DC. Cand tensiunea de alimentare e 5V, curentul maxim de iesire poate fi 15 mA approx.; cand tensiunea de alimentare e 12V, curentul maxim de iesire e 35mA approx.
- curent de intrare: >=100 mA
- amplitudine output: 4.2V V-PP to 11.4V V-PP. (la tensiuni diferite de intrare, amplitudinea output-ului va varia)
- curent de iesire maxim: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%)
- output cu indicator LED (la nivel scazut LED on; la nivel ridicat LED off; la frecventa scazuta LEDul palpaie)
- plaja de frecventa este selectabila si se regleaza din jumperi:
LF file: 1Hz ~ 50Hz
IF file: 50Hz ~ 1kHz
High-frequency file: 1KHz ~ 10kHz
HF file: 10kHz ~ 200kHz
- factorul de umplere si frecventa nu sunt ajustabile independent; ajustand factorul deumplere, se va ajusta si frecventa.
