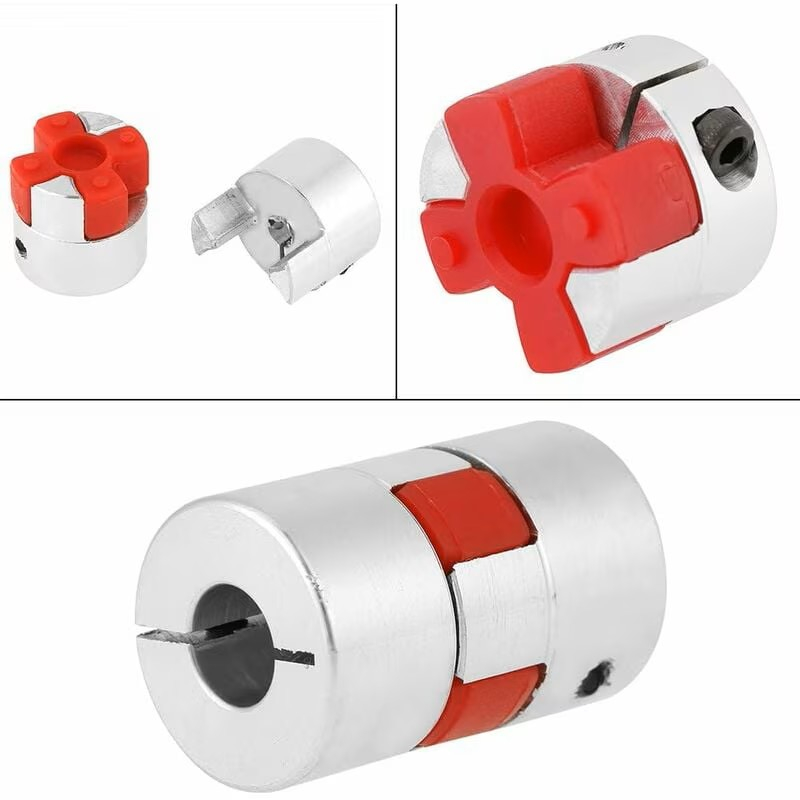

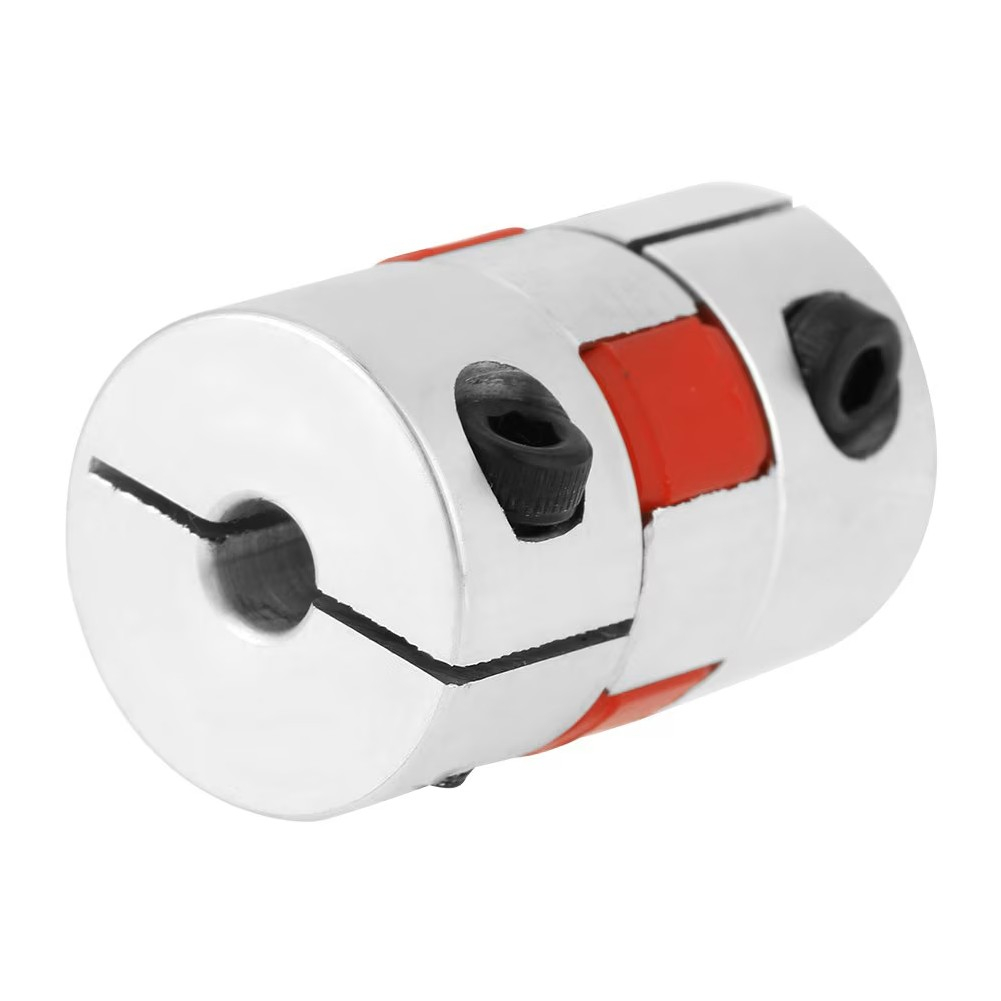

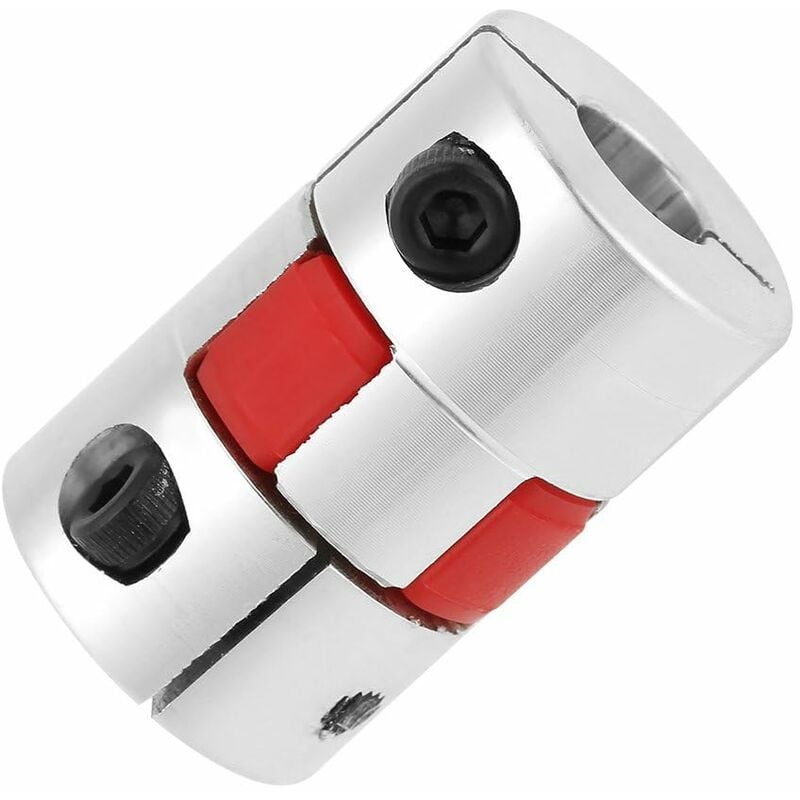

Cuplajul flexibil de la 5mm la 8mm conecteaza motorul pas cu pas la arborele antrenat al imprimantei 3D, asigurand o transmisie uniforma si protejand mecanismul impotriva socurilor produse de micile erori de aliniere.

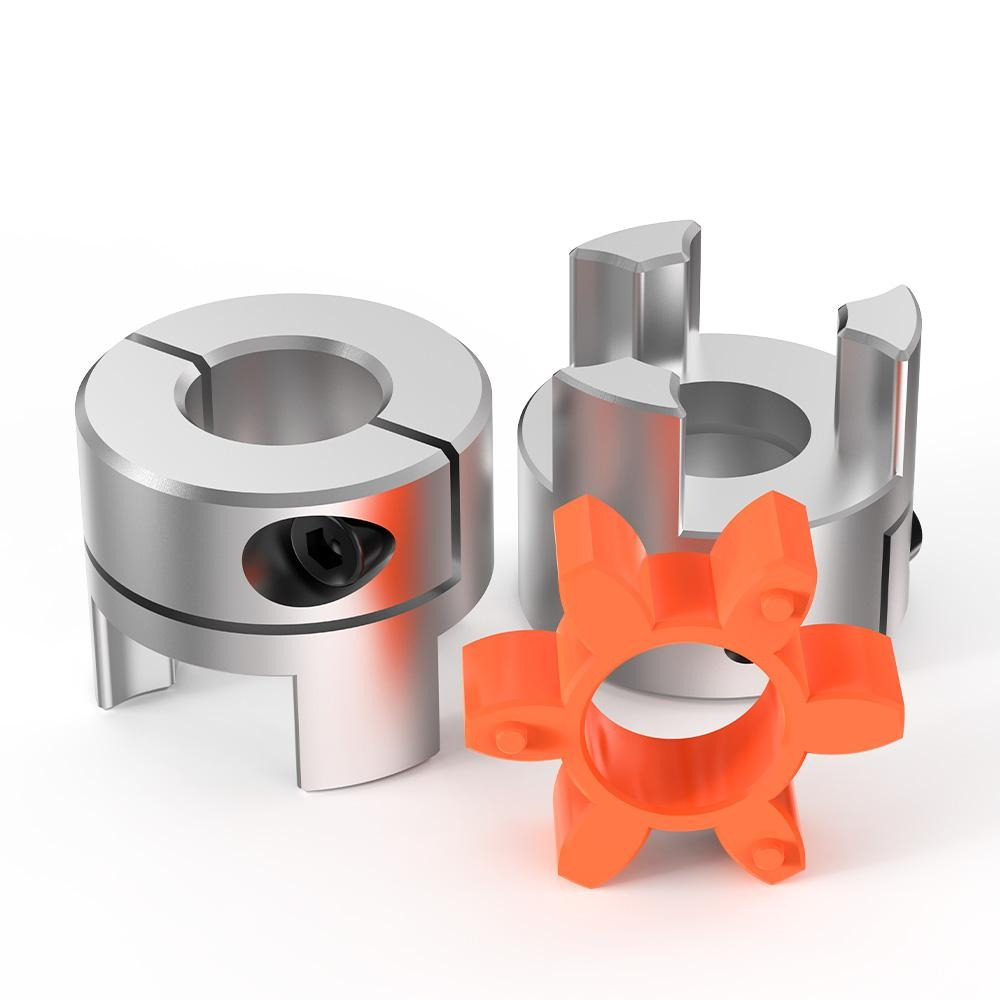

Constructia tip stea este formata din doi butuci si un element elastic intermediar. Aceasta configuratie permite transmiterea miscarii de rotatie in ambele sensuri si reduce solicitarea componentelor din mecanismul unei imprimante 3D.

Caracteristici principale:

• Elastomerul central absoarbe socurile si vibratiile.
• Compenseaza abaterile radiale, unghiulare si axiale dintre arbori.
• Prezinta aceleasi caracteristici de functionare in ambele sensuri de rotatie.
• Ofera rezistenta la ulei si izolare electrica.
• Fixarea arborilor se realizeaza prin strangerea mecanica a butucilor.

Specificatii tehnice:

• Tip: cuplaj flexibil cu elastomer, tip stea.
• Alezaje: 5x8mm.

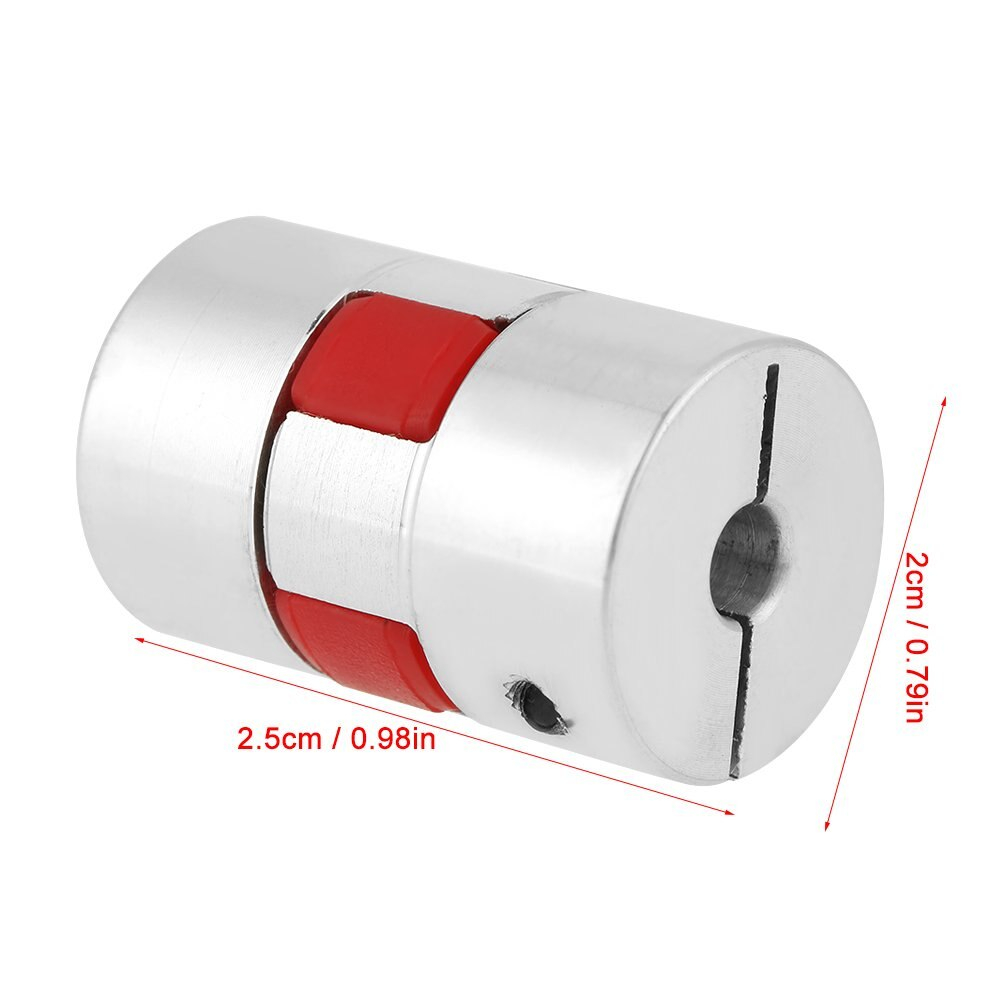

• Diametru exterior: 20mm.
• Lungime: 25mm.
• Material butuci: aliaj de aluminiu aeronautic.
• Element intermediar: elastomer.
• Temperatura de lucru: de la -40°C la 100°C.
• Sistem de fixare: suruburi de strangere.

Continut pachet:

• 1 cuplaj flexibil 5x8mm.
• Suruburi de fixare.

Instructiuni de montaj:

1. Se deconecteaza alimentarea echipamentului si se verifica diametrele ambilor arbori.
2. Se slabesc suruburile de strangere ale celor doi butuci.
3. Arborele de 5mm se introduce in alezajul corespunzator, iar arborele de 8mm in celalalt alezaj.
4. Se verifica asezarea corecta a elastomerului intre butuci.
5. Se aliniaza ansamblul, apoi suruburile se strang progresiv si uniform.
6. Se roteste manual mecanismul pentru verificarea miscarii libere inainte de pornire.

Utilizare:

Mecanismul se porneste initial la viteza redusa, urmarind rotatia uniforma si absenta patinarii, blocajelor sau vibratiilor excesive.

Recomandari si precautii:

• Cuplajul nu se utilizeaza fara elastomerul central montat corect.
• Abaterile mari de aliniere trebuie corectate inainte de punerea in functiune.
• Temperatura de lucru nu trebuie sa depaseasca intervalul specificat.
• Reglarea si strangerea suruburilor se realizeaza numai cu echipamentul oprit.
• Montajul si verificarea ansamblului se realizeaza de o persoana competenta.

Compatibilitate:

• Imprimante 3D cu arbori de 5mm si 8mm.
• Motoare pas cu pas cu arbore de 5mm.
• Tije filetate si arbori de antrenare cu diametrul de 8mm.
