Cuplaj cardanic adaptor D5 mm la D8 mm, realizat din otel rezistent, ideal pentru transmiterea miscarii intre axul motor si arbore. Potrivit pentru aplicatii cu turatie ridicata, fixare prin suruburi M4 incluse.

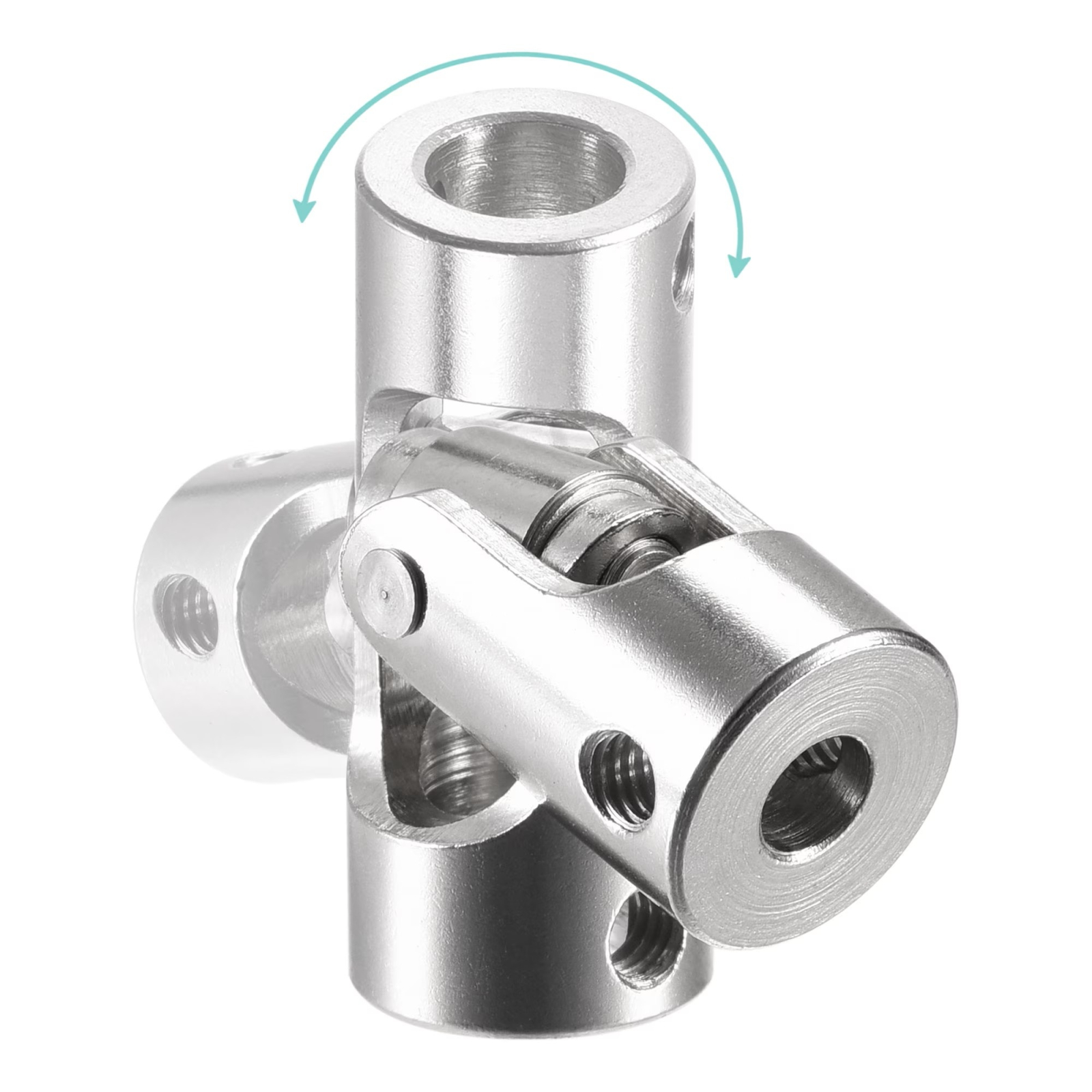

Cuplaj cardanic universal 5x8mm, otel inoxidabil
Metoda de plata:
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
00007799
Ai nevoie de ajutor?
0742881623
- Descriere
- Caracteristici
- Review-uri (0)
Cuplajul cardanic universal de la 5 mm la 8 mm transmite miscarea de rotatie intre doi arbori si permite conectarea mecanismelor in care alinierea perfect liniara nu este posibila.
Fabricat din otel inoxidabil, cuplajul realizeaza o legatura articulata intre doi arbori cu diametrele de 5 mm si 8 mm. Constructia cardanica permite transmiterea miscarii de rotatie in mecanisme CNC, proiecte de robotica, sisteme de actionare si alte ansambluri mecanice compacte.
Caracteristici principale:
- Constructie articulata pentru conectarea arborilor nealiniati.
- Fixare mecanica prin suruburi laterale.
- Rezistenta buna la uzura si coroziune datorita otelului inoxidabil.
- Potrivit pentru mecanisme rotative si transmisii compacte.
- Montaj si demontaj cu cheia imbus inclusa.
Specificatii tehnice:
- Tip: cuplaj cardanic universal.
- Diametru primul alezaj: 5mm.
- Diametru al doilea alezaj: 8mm.
- Material: otel inoxidabil.
- Culoare: argintiu.
- Sistem de fixare: suruburi laterale cu hexagon interior.

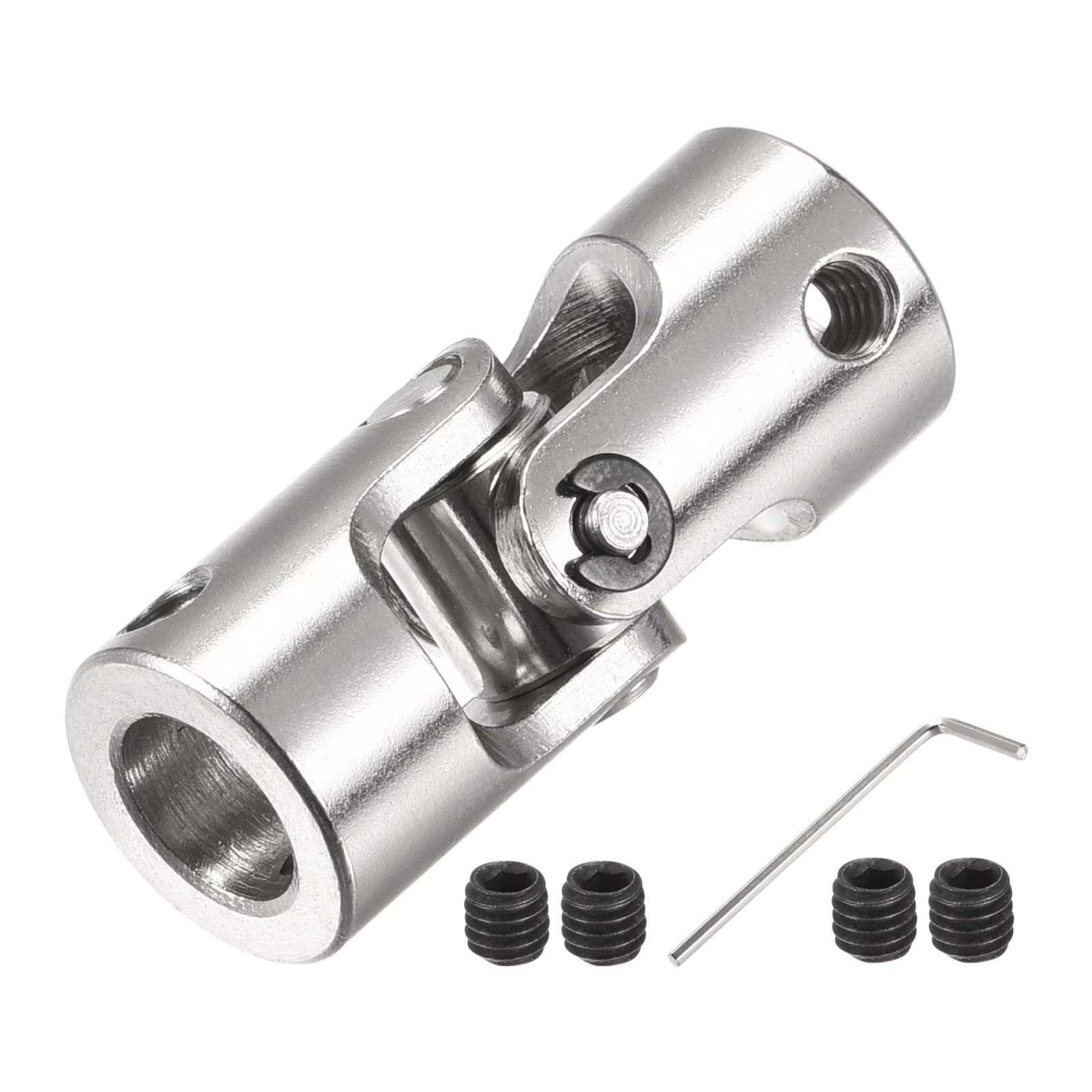

Continut pachet:
- Cuplaj cardanic universal 5x8mm.
- Suruburi de fixare.
- Cheie imbus in forma de L.
Instructiuni de montaj:
- Se verifica diametrul de 5 mm al primului arbore si diametrul de 8 mm al celui de-al doilea arbore, apoi se curata suprafetele de contact.
- Se slabesc suruburile laterale folosind cheia imbus inclusa.
- Arborele de 5 mm se introduce in alezajul de 5 mm, iar arborele de 8 mm in alezajul de 8 mm.
- Se pozitioneaza arborii astfel incat articulatia sa se poata misca liber, fara sa atinga alte componente.
- Se strang progresiv suruburile de fixare si se verifica stabilitatea ansamblului.
- Se roteste mecanismul manual inainte de pornire pentru verificarea miscarii libere.
Recomandari si precautii:
- Suruburile trebuie stranse uniform, fara deteriorarea filetului.
- Cuplajul nu trebuie utilizat daca articulatia este blocata sau prezinta joc mecanic excesiv.
- Ansamblul trebuie oprit inainte de reglarea sau strangerea suruburilor.
- Montajul trebuie realizat de o persoana competenta, conform destinatiei mecanismului.
Compatibilitate:
- Un arbore rotund cu diametrul de 5 mm si un arbore rotund cu diametrul de 8 mm.
- Mecanisme CNC si sisteme de actionare mecanica.
- Proiecte de robotica si automatizare.
- Motoare si reductoare prevazute cu arbori de 5 mm sau 8 mm.
Tip produs: Cuplaje motor
