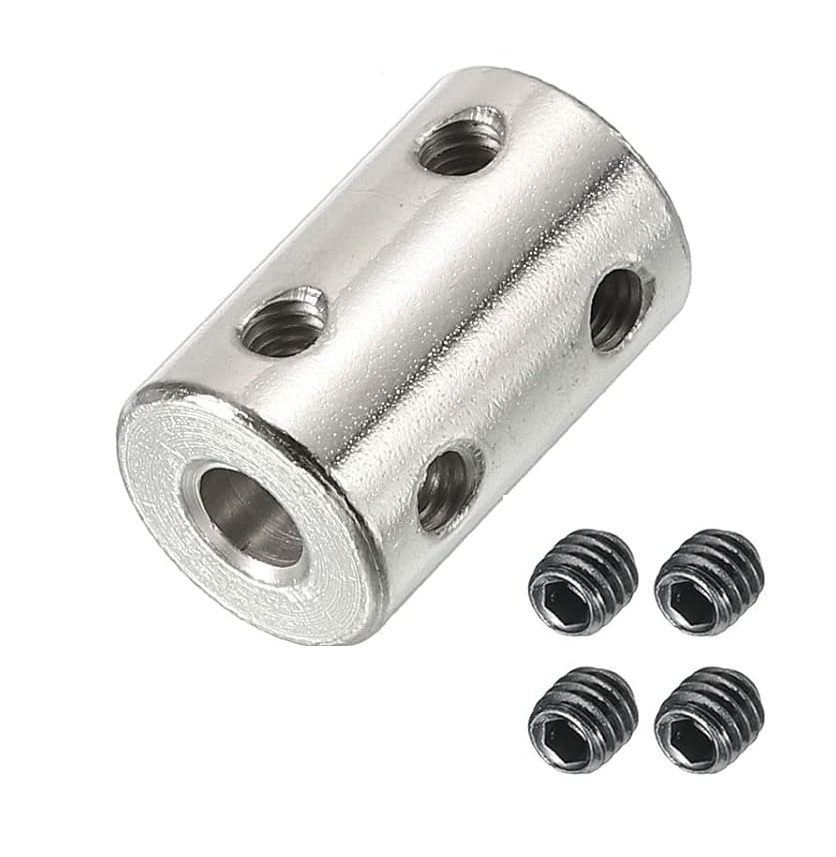

Cuplajul rigid de la 5mm la 5mm conecteaza doi arbori aliniati si asigura transmiterea directa a miscarii de rotatie in mecanisme actionate electric.

Corpul cilindric din otel inoxidabil permite realizarea unei conexiuni rigide intre arborele motorului si arborele antrenat. Cuplajul este potrivit pentru mecanisme CNC, proiecte de robotica si alte sisteme compacte in care ambii arbori au diametrul de 5mm.

Caracteristici principale:

• Corp rigid din otel inoxidabil.
• Fixare independenta a fiecarui arbore.
• Patru suruburi M4 pentru o prindere ferma.
• Dimensiuni compacte pentru integrarea in mecanisme cu spatiu limitat.
• Constructie simpla, usor de montat si demontat.

Specificatii tehnice:

• Tip: cuplaj rigid.
• Alezaje: 5x5mm.
• Diametru exterior: 14mm.
• Lungime: 22mm.
• Material: otel inoxidabil.
• Suruburi de fixare: M4.

Continut pachet:

• 1 cuplaj rigid 5x5mm.
• 4 suruburi M4.

Instructiuni de montaj:

1. Se deconecteaza alimentarea motorului si se verifica diametrul de 5mm al ambilor arbori.
2. Se slabesc suruburile M4 de fixare.
3. Se introduce cate un arbore in fiecare capat al cuplajului.
4. Se aliniaza arborii pe aceeasi axa, fara tensionarea lagarelor sau a motorului.
5. Se strang progresiv si uniform suruburile fiecarui capat.
6. Se roteste manual mecanismul pentru verificarea miscarii libere inainte de pornire.

Recomandari si precautii:

• Cuplajul rigid nu compenseaza abaterile radiale, unghiulare sau axiale.
• Arborii trebuie aliniati corect inaintea strangerii suruburilor.
• Suruburile nu trebuie stranse excesiv pentru a evita deteriorarea filetelor.
• Reglajele se efectueaza numai cu motorul oprit si alimentarea deconectata.
• Montajul si verificarea ansamblului se realizeaza de o persoana competenta.

Compatibilitate:

• Motoare cu arbore de 5mm.
• Arbori de antrenare si tije cilindrice cu diametrul de 5mm.
• Mecanisme CNC si proiecte de robotica compatibile dimensional.
