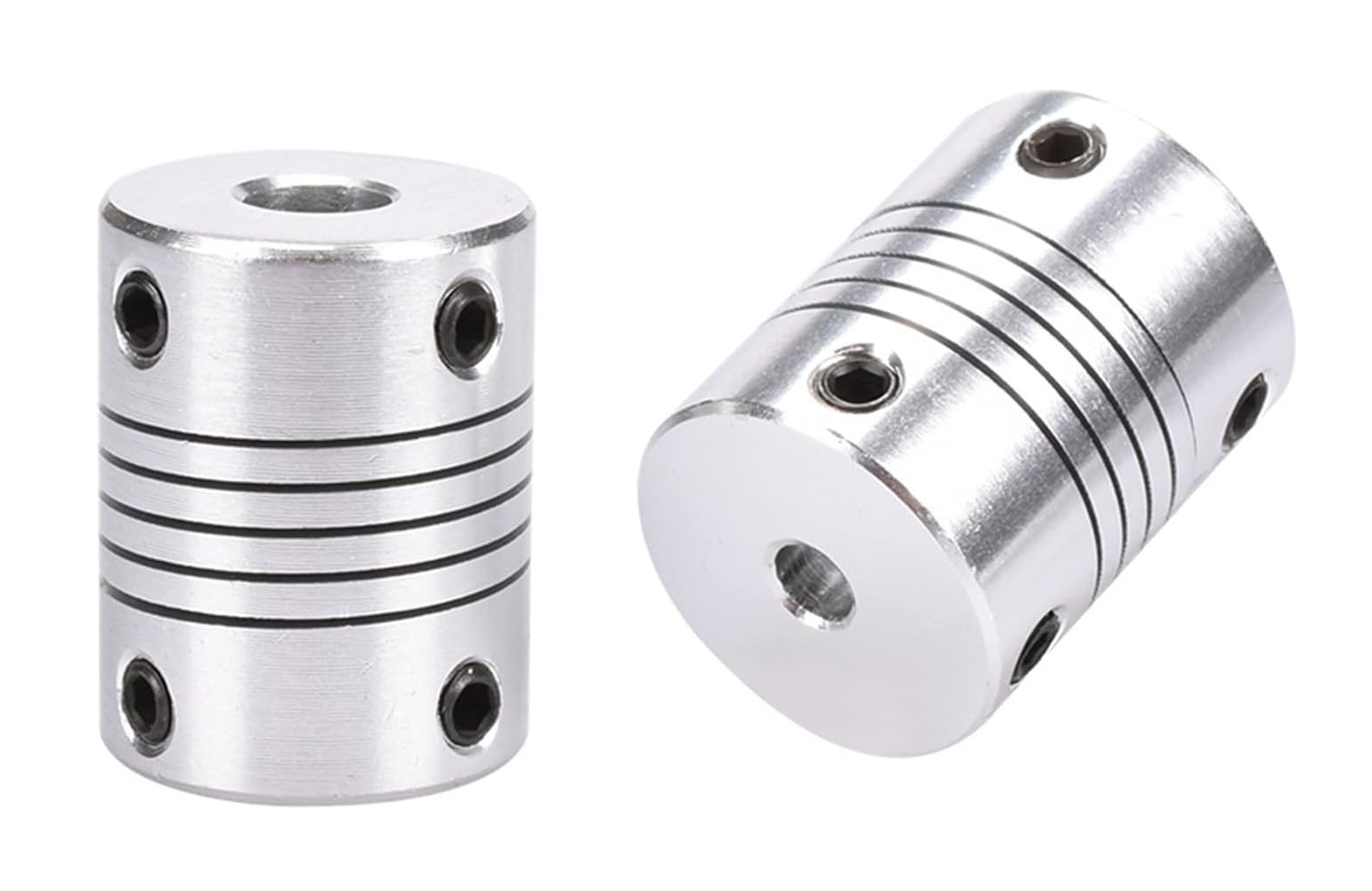

Realizat din aliaj de aluminiu, cuplajul transmite miscarea de rotatie intre un arbore de 3mm si unul de 8mm. Constructia elastica si dimensiunile compacte il recomanda pentru conectarea motorului pas cu pas la tija filetata in imprimante 3D.

Caracteristici principale:

• Constructie elastica pentru amortizarea socurilor si vibratiilor.

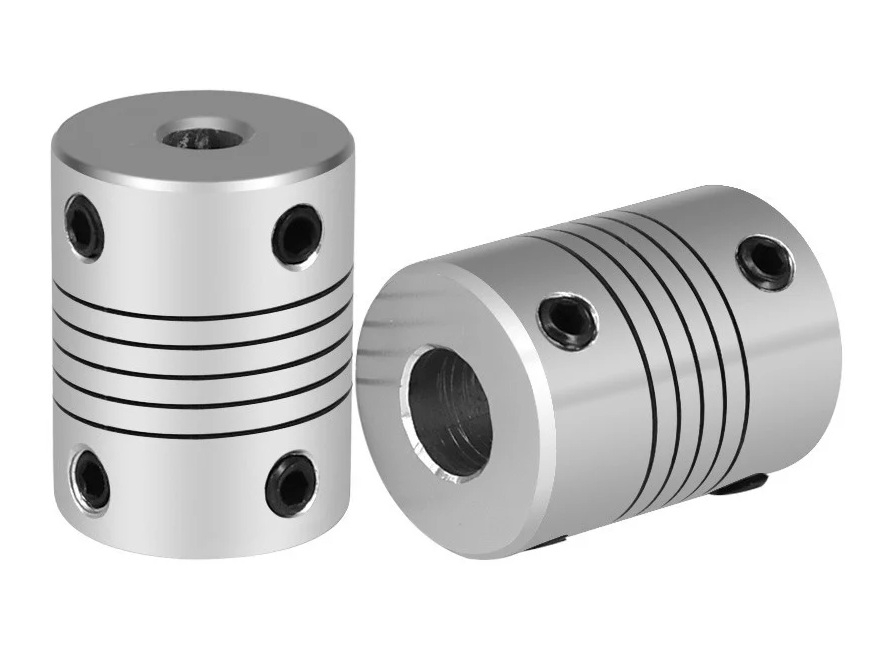

• Alezaje diferite pentru conectarea arborilor de 3mm si 8mm.
• Fixare individuala a fiecarui arbore prin suruburi laterale.
• Corp din aliaj de aluminiu rezistent la uzura.
• Constructie simpla, usor de montat si demontat.

Specificatii tehnice:

• Tip: cuplaj elastic flexibil.
• Alezaje: 3x8mm.
• Diametru exterior: 19mm.
• Lungime: 25mm.
• Material: aliaj de aluminiu.
• Culoare: gri.
• Sistem de fixare: suruburi laterale cu hexagon interior incluse.

Continut pachet:

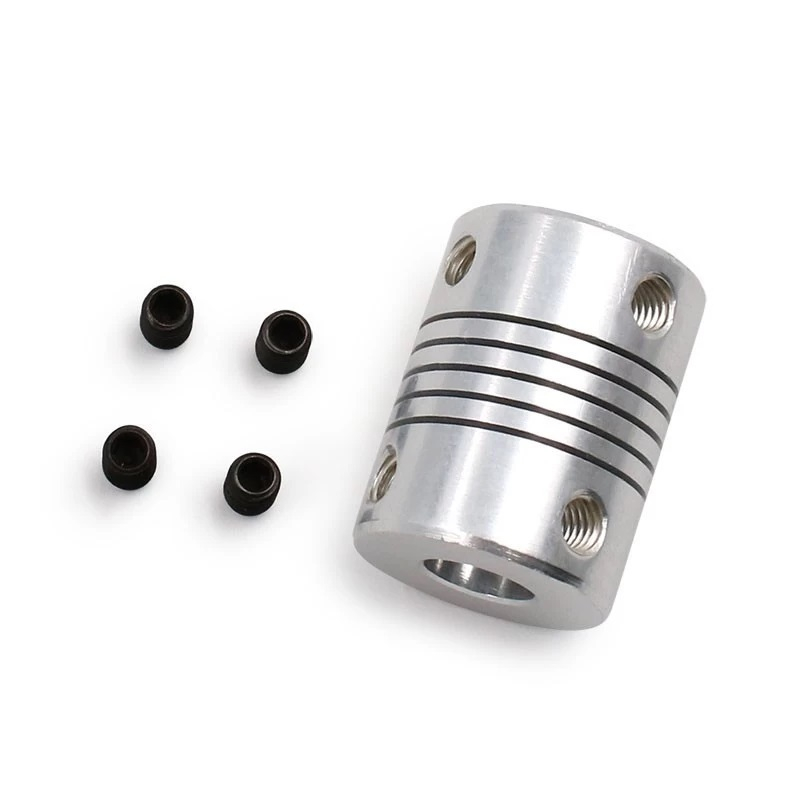

• 1 cuplaj flexibil 3x8mm.

Instructiuni de montaj:

1. Se verifica diametrele arborilor si se curata suprafetele de contact.
2. Se slabesc suruburile laterale corespunzatoare fiecarui alezaj.
3. Arborele de 3mm se introduce in alezajul de 3mm, iar arborele de 8mm in alezajul de 8mm.
4. Se pastreaza un spatiu intre capetele arborilor, astfel incat zona elastica a cuplajului sa nu fie blocata.
5. Suruburile se strang progresiv si uniform, verificand fixarea ambilor arbori.
6. Ansamblul se roteste manual pentru verificarea miscarii libere inainte de pornire.

Utilizare:

Dupa montaj, mecanismul se porneste la viteza redusa si se verifica transmiterea uniforma a miscarii, fara patinare, blocare sau vibratii excesive.

Recomandari si precautii:

• Arborii trebuie introdusi drept si fixati ferm, fara strangerea excesiva a suruburilor.
• Cuplajul nu trebuie comprimat, intins sau deformat in timpul montajului.
• Alinierea mecanismului trebuie verificata chiar daca elementul elastic poate prelua abateri mici.
• Reglajele si strangerea suruburilor se efectueaza numai cu mecanismul oprit.
• Montajul trebuie realizat de o persoana competenta, conform destinatiei ansamblului.

Compatibilitate:

• Imprimante 3D cu motor prevazut cu arbore de 3mm si tija filetata de 8mm.
• Motoare pas cu pas cu arbore de 3mm.
• Tije filetate si arbori cu diametrul de 8mm.
• Mecanisme CNC, proiecte de robotica si sisteme de automatizare compatibile dimensional.
