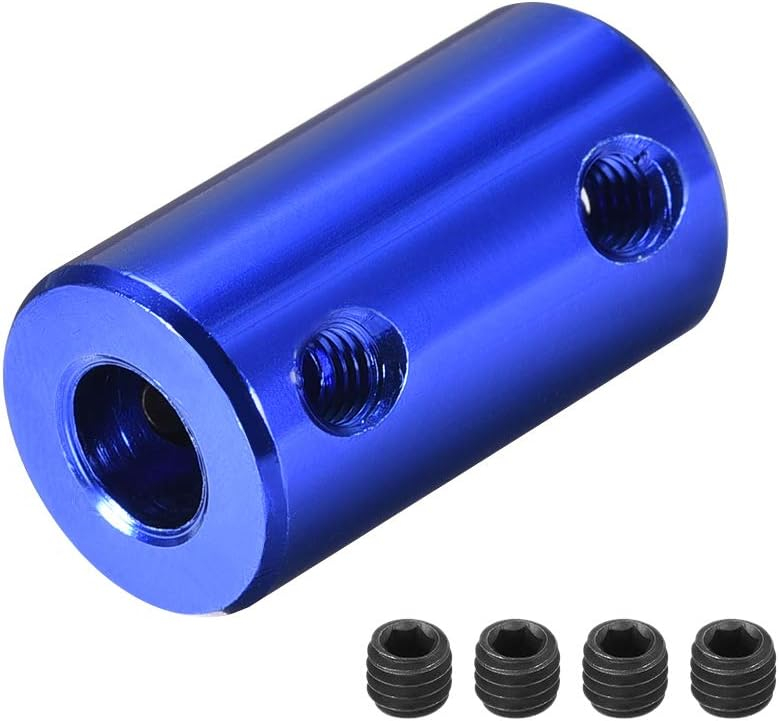

Cuplajul realizeaza o legatura rigida intre arborele motorului si arborele antrenat. Constructia liniara este potrivita pentru mecanisme in care cele doua axe sunt aliniate corect, fara abateri radiale, unghiulare sau axiale.

Caracteristici principale:

• Transmite direct miscarea de rotatie intre doi arbori.
• Permite conectarea unui arbore de 5mm cu unul de 8mm.
• Configuratia liniara mentine arborii la un unghi de 180°.
• Permite fixarea fiecarui arbore prin doua puncte laterale.
• Constructia compacta faciliteaza integrarea in ansambluri mecanice.

Specificatii tehnice:

• Tip: cuplaj rigid.

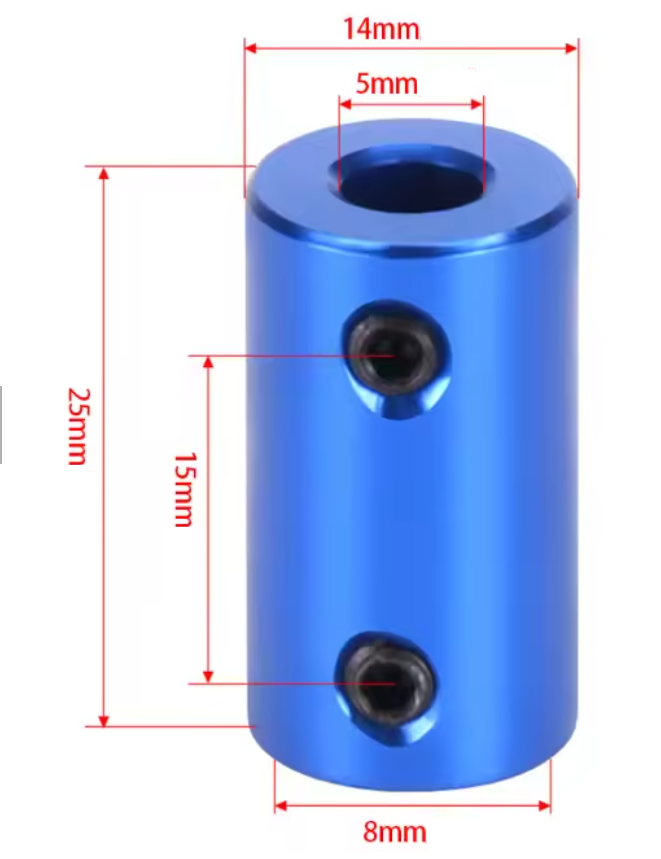

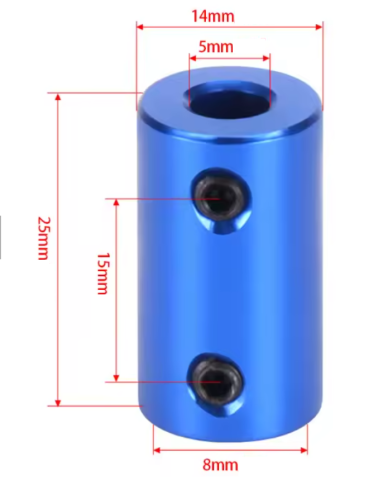

• Alezaje: 5x8mm.
• Diametru exterior: 14mm.
• Lungime: 25mm.
• Diametru orificii pentru suruburi: 4mm.
• Material: aliaj de aluminiu.
• Culoare: albastru.
• Unghi intre axe: 180°.

Continut pachet:

• 1 cuplaj rigid 5x8mm.

Instructiuni de montaj:

1. Se deconecteaza alimentarea motorului si se verifica diametrele ambilor arbori.
2. Arborele de 5mm se introduce in alezajul de 5mm, iar arborele de 8mm in alezajul de 8mm.
3. Se pozitioneaza arborii pe aceeasi axa, fara tensionarea motorului sau a lagarelor.
4. Se monteaza suruburile de fixare compatibile si se strang progresiv si uniform.
5. Se roteste manual ansamblul pentru verificarea miscarii libere inainte de pornire.

Recomandari si precautii:

• Cuplajul rigid nu compenseaza abaterile dintre arbori.
• Alinierea incorecta poate solicita motorul, lagarele si arborele antrenat.
• Suruburile de fixare nu trebuie stranse excesiv.
• Reglajele se efectueaza numai cu echipamentul oprit si alimentarea deconectata.
• Montajul si verificarea ansamblului se realizeaza de o persoana competenta.

Compatibilitate:

• Motoare pas cu pas prevazute cu arbore de 5mm.
• Arbori si tije cilindrice cu diametrul de 8mm.
• Imprimante 3D, mecanisme CNC si proiecte de robotica compatibile dimensional.
