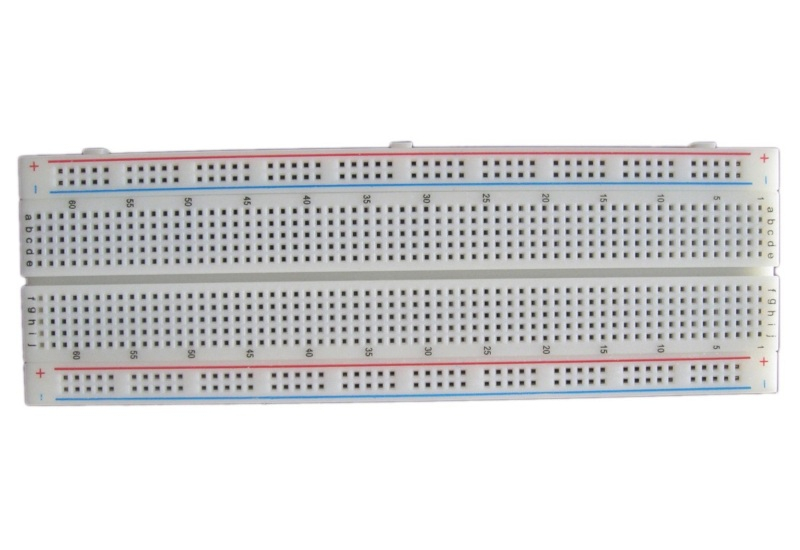

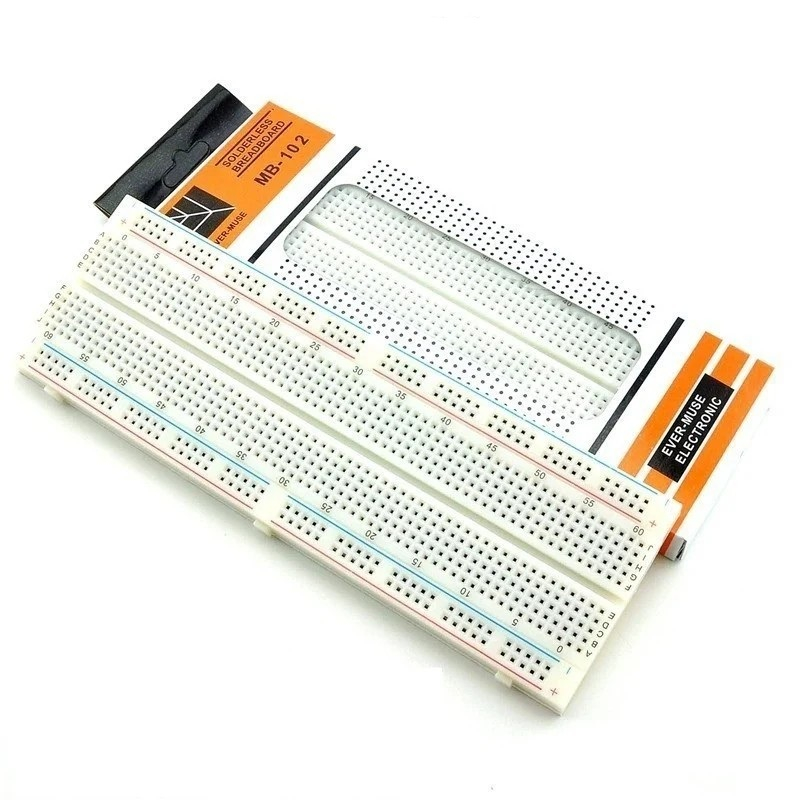

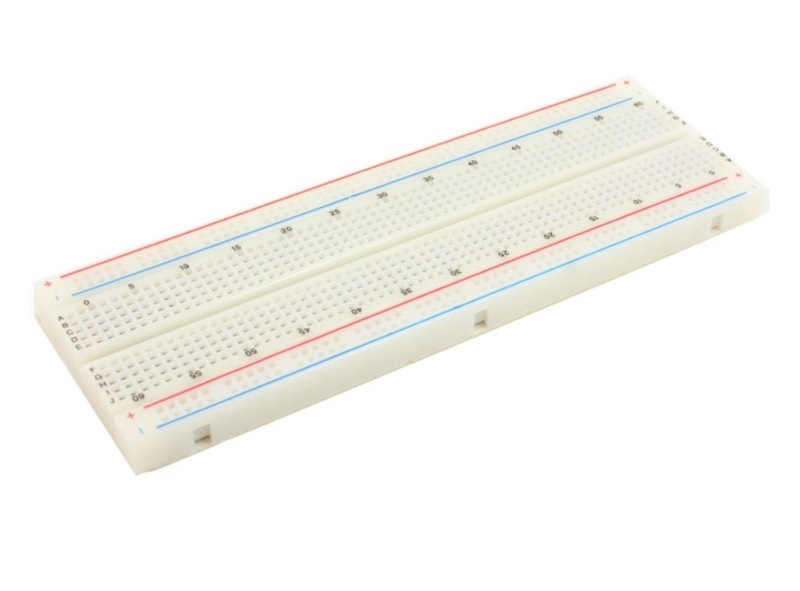

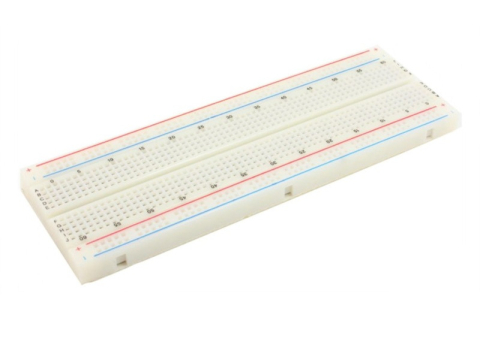

Breadboard-ul MB-102 cu 830 puncte este o placa de test utilizata pentru realizarea rapida a circuitelor electronice, fara lipirea componentelor. Este potrivit pentru proiecte Arduino, prototipare, testare module, senzori, componente electronice si circuite experimentale.

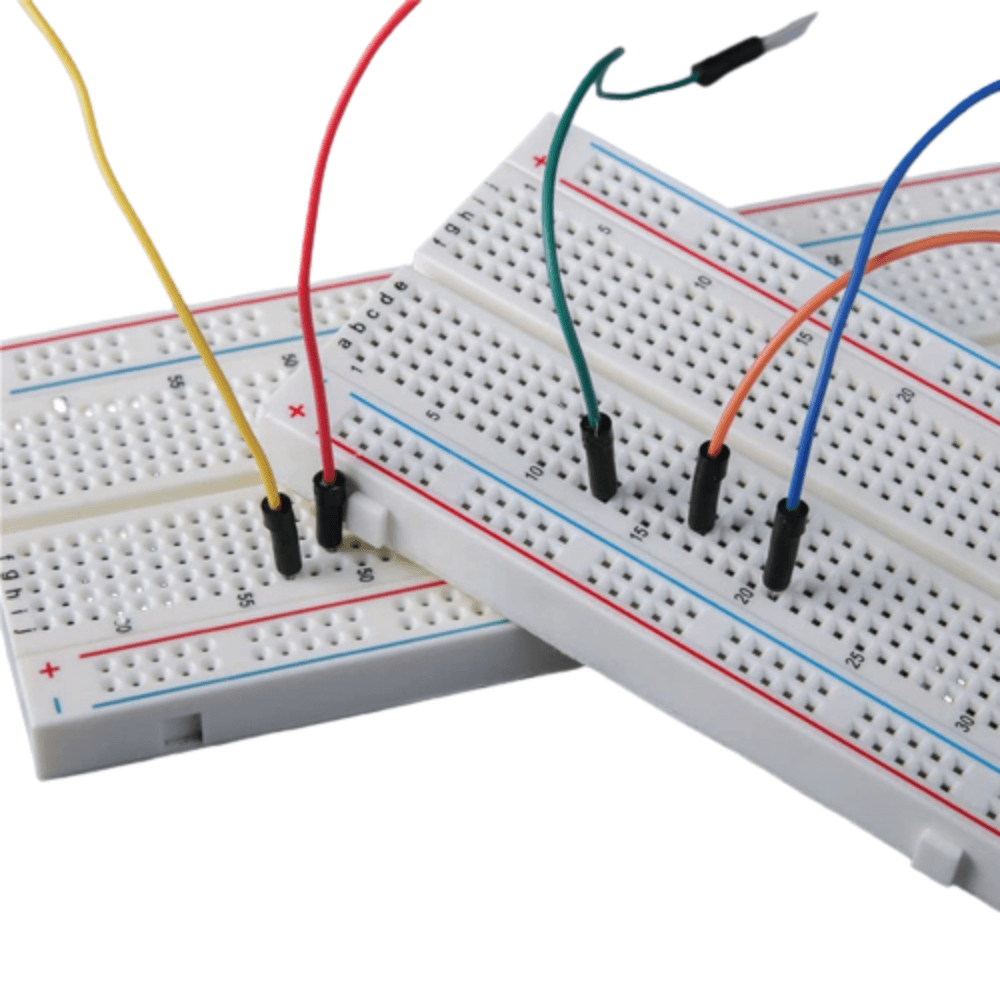

Placa permite conectarea componentelor direct in gaurile de contact sau prin fire jumper, fiind utila pentru testarea schemelor inainte de realizarea unui montaj permanent pe PCB. Include zona centrala pentru componente si benzi laterale de distributie pentru alimentare, marcate cu linii rosii si albastre pentru organizarea conexiunilor.

Contactele interne sunt realizate cu sistem tip arc, conceput pentru utilizari repetate, iar produsul este compatibil cu fire intre 20 si 29AWG, echivalent aproximativ 0.3-0.8mm. Breadboard-ul este potrivit pentru circuite de test, inclusiv montaje unde este importanta o conexiune stabila si organizata.

Specificatii tehnice:

• Tip produs: breadboard / placa de test fara lipire
• Model: MB-102
• Numar total puncte: 830
• Zona terminala centrala: 630 puncte
• Benzi distributie alimentare: 200 puncte
• Numar benzi alimentare: 2
• Compatibilitate fire: 20-29AWG
• Diametru fir compatibil: 0.3-0.8mm
• Durata contacte: peste 5.000 cicluri de insertie
• Dimensiuni: 165x55x10mm
• Montaj: fara lipire
• Utilizare: testare circuite, prototipare electronica, Arduino, module, senzori, componente THT

Instructiuni de montaj / utilizare:

• Introduceti componentele electronice sau firele jumper in gaurile breadboard-ului, conform schemei circuitului.
• Folositi fire compatibile, de preferat in intervalul 20-29AWG / 0.3-0.8mm.
• Utilizati benzile laterale pentru distributia alimentarii, verificand marcajele + si - inainte de conectare.
• Verificati continuitatea si pozitionarea componentelor inainte de alimentarea circuitului.
• Nu fortati fire sau pini prea grosi in contacte, deoarece pot slabi contactele interne.
• Pentru montaje finale sau aplicatii supuse vibratiilor, transferati circuitul pe o placa PCB sau placa de prototipare lipita.
• Evitati curentii mari si aplicatiile care depasesc destinatia unei placi de test fara lipire.
