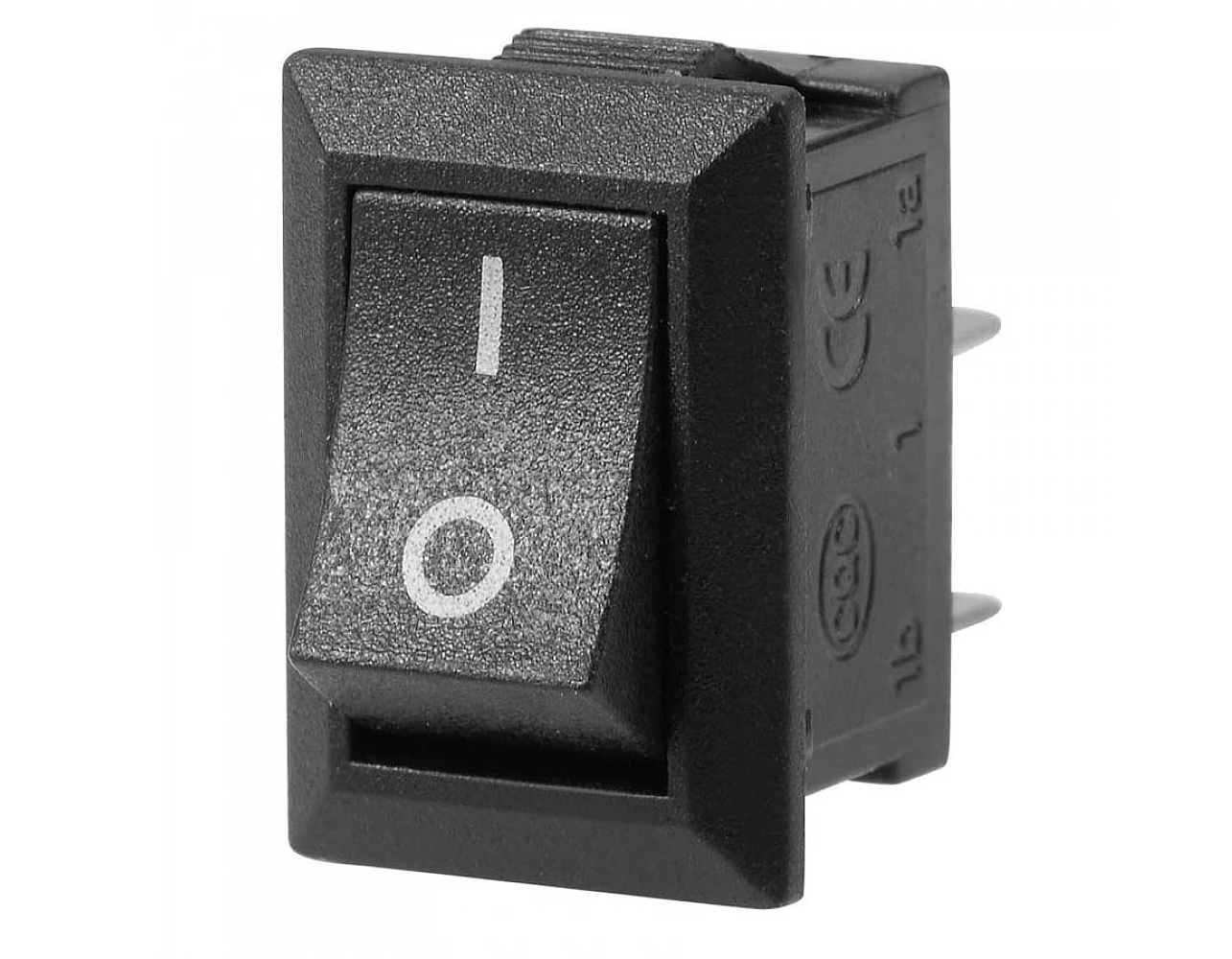

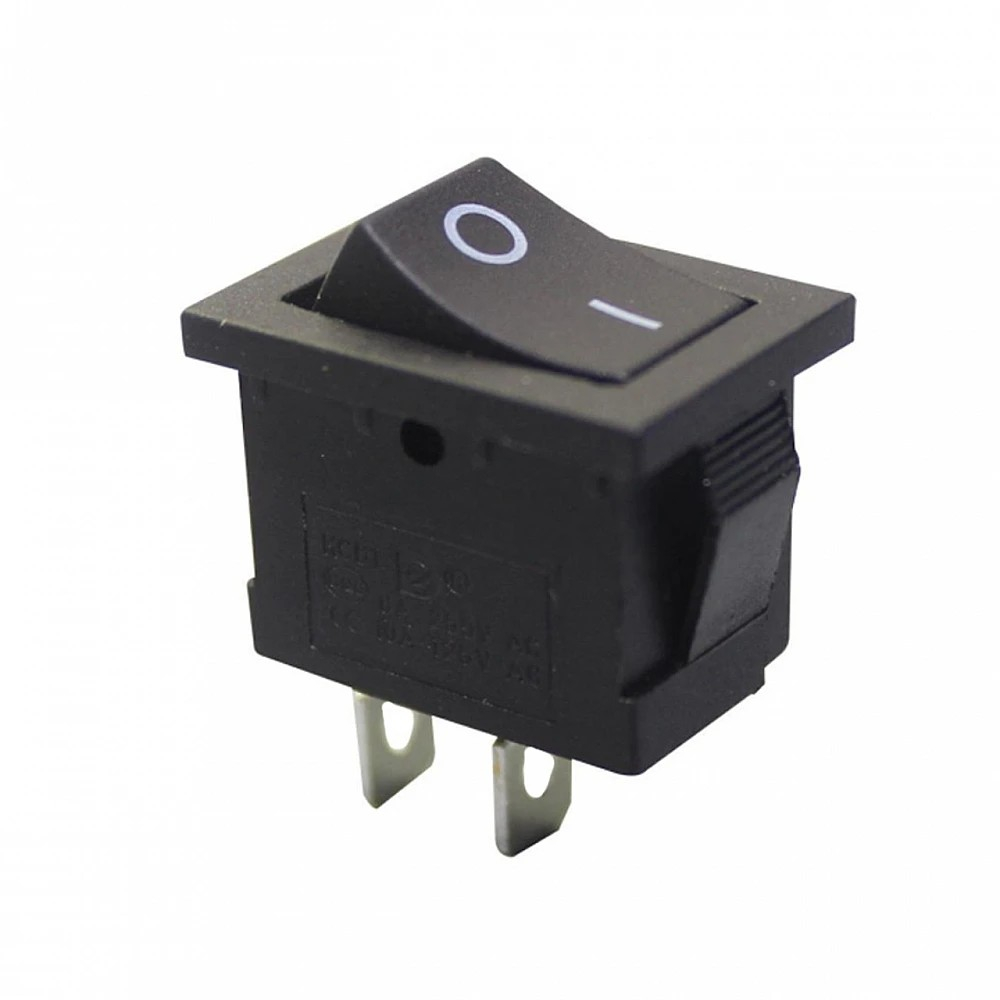

Intrerupatorul basculant mini 117S ON/OFF este un comutator mecanic pentru inchiderea sau intreruperea unui circuit electric. Se integreaza in panouri si carcase de echipamente, oferind acces la comanda din exteriorul montajului.

Specificatii tehnice:

• Numar terminale: 2 pini

• Configuratie contacte: SPST, un circuit cu doua pozitii mentinute

• Rating electric: 3A la 250V AC

• Culoare: negru

• Dimensiuni nominale: 8.5x13.5mm

• Dimensiuni rama frontala: 14.8x10.3mm

• Distanta intre centrele terminalelor: 5mm, toleranta ±0.1mm

• Fixare: clipsuri laterale

Continut pachet:

• 1 intrerupator basculant

Instructiuni de montaj:

1. Se deconecteaza alimentarea circuitului.

2. Se verifica dimensiunile corpului si grosimea panoului inainte de realizarea decupajului.

3. Se introduce intrerupatorul in decupaj pana la fixarea clipsurilor.

4. Se conecteaza cele doua terminale in serie cu circuitul comandat, prin conexiuni corespunzatoare.

5. Se izoleaza terminalele si se verifica functionarea inainte de punerea in serviciu.

Utilizare:

Pozitia I inchide contactul, iar pozitia O il deschide. Mecanismul ramane in pozitia selectata pana la urmatoarea actionare.

Recomandari si precautii:

• Nu se conecteaza terminalele direct intre faza si nul, deoarece inchiderea contactului ar produce un scurtcircuit.

• Pentru comutarea fazei la reteaua electrica, montajul trebuie realizat de personal calificat, cu partile conductoare protejate impotriva atingerii.

• Ratingul pentru curent alternativ nu se aplica automat circuitelor de curent continuu sau sarcinilor cu un curent mare de pornire.

• Intrerupatorul nu inlocuieste siguranta ori protectia la supracurent a circuitului.
