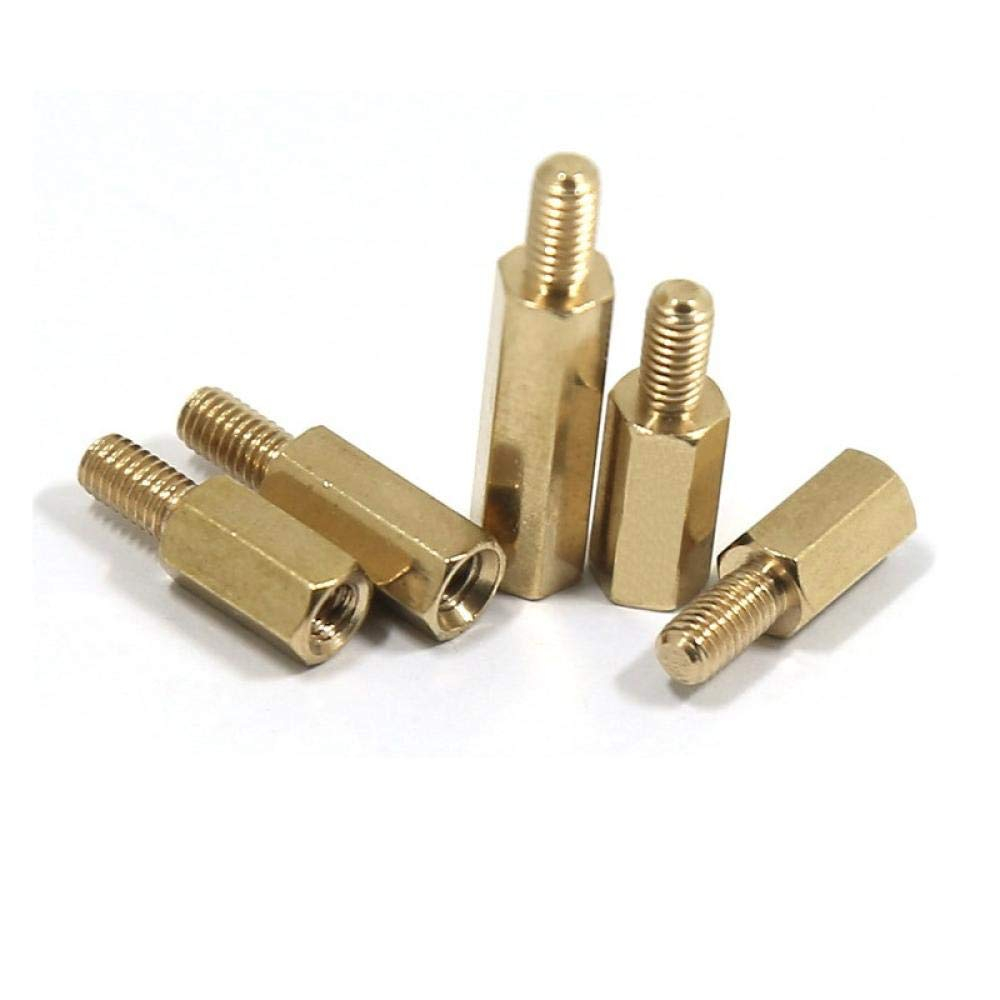

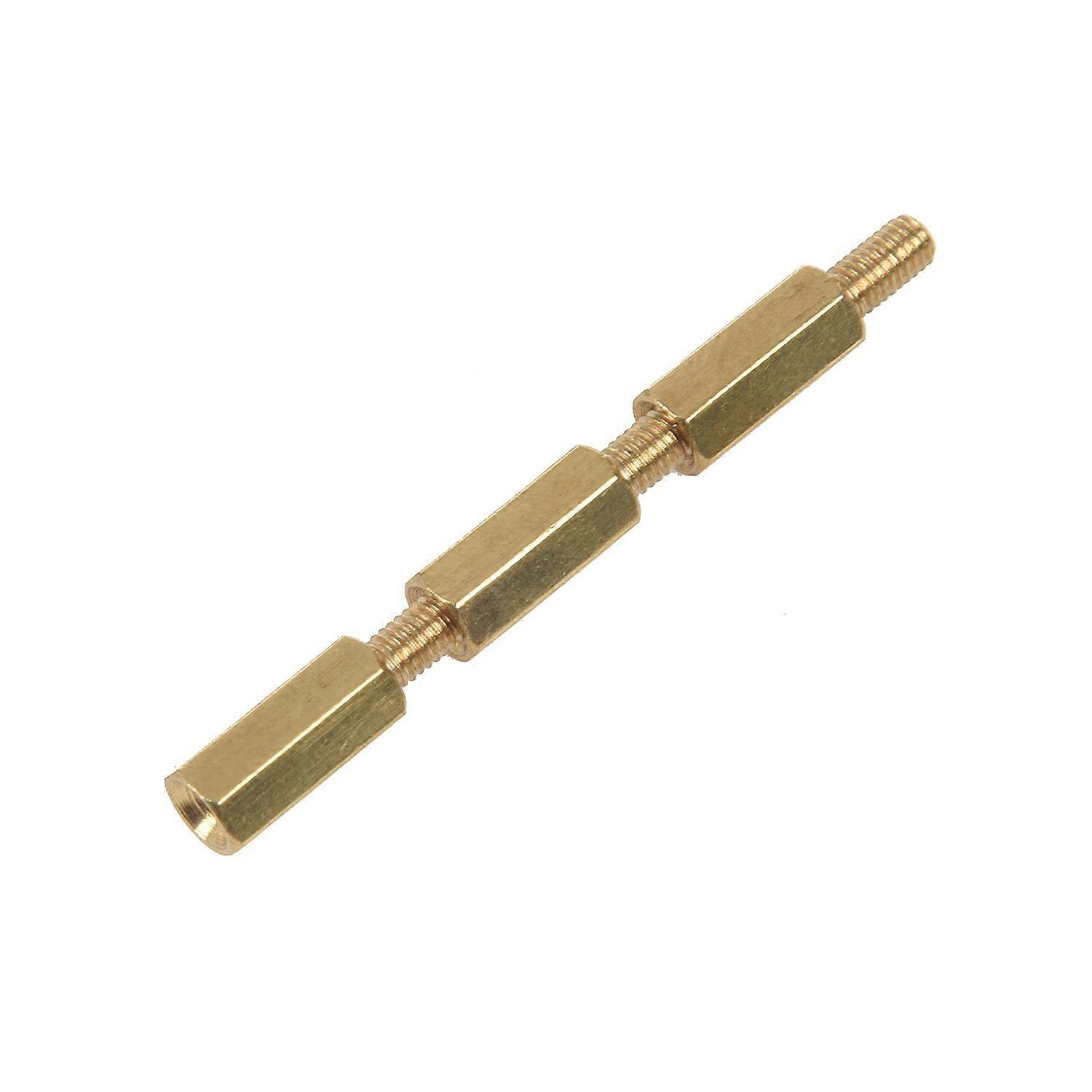

Pilonul distantier hexagonal tata-mama cu filet M3 este utilizat pentru montarea si distantarea precisa a placilor PCB, modulelor electronice si panourilor fata de carcase sau alte suporturi. Corpul de 15mm creeaza spatiul necesar intre componente, iar forma hexagonala permite sustinerea piesei cu o cheie potrivita in timpul strangerii.

Filetul exterior poate fi insurubat intr-un locas M3 sau introdus printr-un orificiu si fixat cu piulita inclusa. Filetul interior permite montarea unui surub M3, in functie de configuratia proiectului. Compatibilitatea necesita orificii si elemente de fixare corespunzatoare filetului M3.

Specificatii tehnice:

• Tip produs: pilon distantier hexagonal tata-mama pentru PCB.
• Filet exterior: M3.
• Filet interior: M3.
• Lungime corp: 15mm.
• Lungime filet exterior: 6mm.
• Lungime totala: 21mm.
• Latime corp hexagonal: 5mm.
• Material: alama.
• Aplicatie: fixarea si distantarea placilor electronice.

Continut pachet:

• 4 x pilon distantier hexagonal din alama M3, 15+6mm.
• 4 x piulita M3.

Instructiuni de montaj / utilizare:

• Deconectati alimentarea circuitului inainte de montaj.
• Verificati compatibilitatea orificiilor placii si ale suportului cu filetul M3.
• Insurubati filetul exterior intr-un locas M3 sau introduceti-l prin suport si fixati-l cu piulita inclusa.
• Pozitionati placa PCB pe distantieri, fara tensionarea sau deformarea acesteia.
• Daca montajul utilizeaza filetul interior, fixati placa folosind suruburi M3 compatibile.
• Sustineti corpul hexagonal cu o cheie potrivita si strangeti uniform elementele de fixare.
• Verificati stabilitatea si distantele fata de carcasa inainte de alimentarea circuitului.

Recomandari si precautii:

• Alama este conductoare electric; evitati contactul cu trasee, pad-uri sau terminale neizolate.
• Nu fortati pilonul intr-un filet incompatibil sau deteriorat.
• Nu strangeti excesiv piulitele si suruburile pentru a evita deteriorarea PCB-ului.
• Utilizati saibe izolatoare daca montajul necesita separare electrica fata de suport.
• Montajul circuitelor electrice trebuie realizat de o persoana competenta.

Compatibilitate:

• Placi PCB cu orificii de montaj compatibile cu M3.
• Carcase, panouri si suporturi pentru proiecte electronice.
• Placi de dezvoltare si module care permit fixarea cu piloni distantieri M3.
