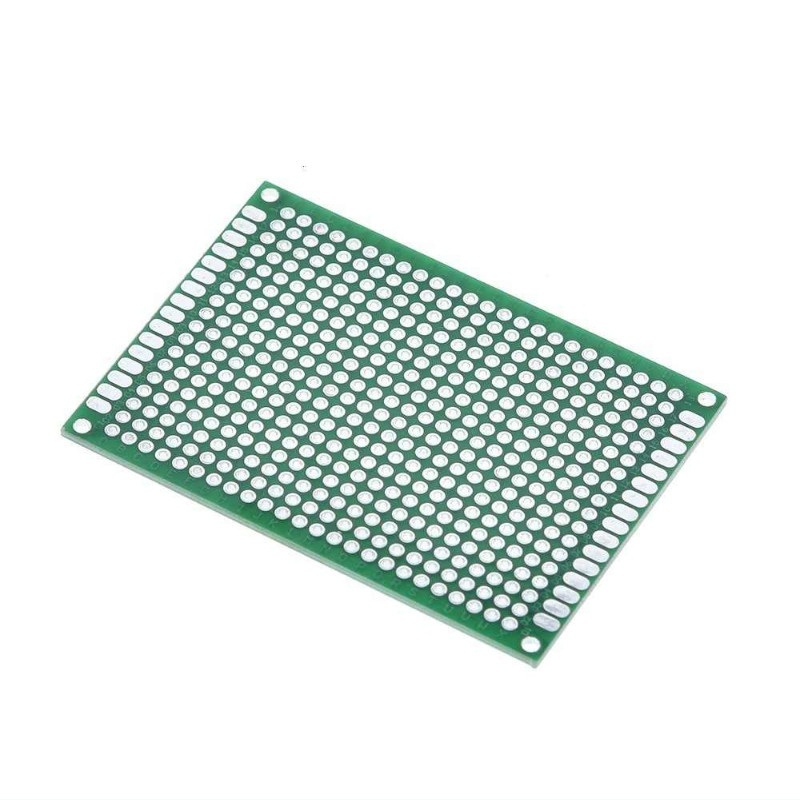

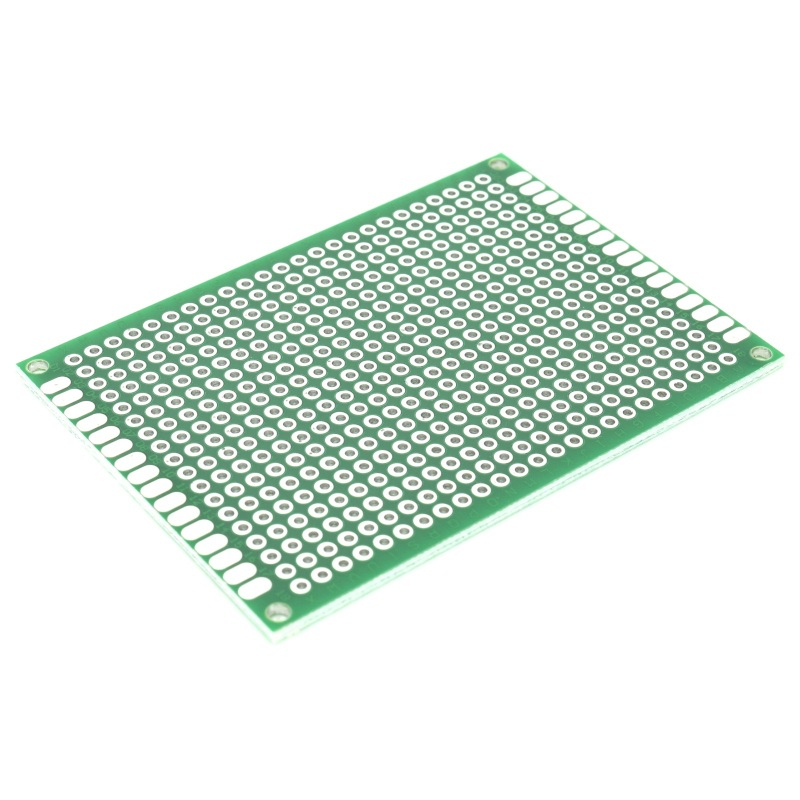

Placa de test si prototipare PCB 5x7cm este utilizata pentru realizarea, testarea si verificarea circuitelor electronice in proiecte DIY, Arduino, automatizari, module electronice si aplicatii de laborator.

Placa este realizata din FR-4 fibra de sticla si are design cu doua fete, oferind flexibilitate la lipirea componentelor si realizarea conexiunilor. Pasul standard de 2.54mm o face compatibila cu majoritatea componentelor electronice THT, pini header, socluri, conectori si module de dezvoltare.

Este potrivita pentru teste rapide de circuit, prototipuri functionale, montaje permanente simple sau verificarea unei scheme inainte de realizarea unui PCB dedicat.

Specificatii tehnice:

• Tip produs: placa de test / placa prototipare PCB
• Dimensiuni: 50x70mm
• Dimensiuni echivalente: 5x7cm
• Material: FR-4, fibra de sticla
• Design: doua fete
• Pas gauri: 2.54mm / 0.1" / 100mil
• Numar gauri: 432
• Diametru gaura: 1.0mm
• Grosime placa: 1.6mm
• Material substrat: fibra de sticla
• Utilizare: testare circuite, prototipare electronica, montaje DIY, Arduino, module electronice

Instructiuni de montaj / utilizare:

• Pozitionati componentele electronice pe placa in functie de schema circuitului.
• Verificati dispunerea pinilor si compatibilitatea cu pasul standard 2.54mm.
• Realizati lipiturile pe una sau pe ambele fete ale placii, in functie de traseele dorite.
• Pentru testarea circuitului, verificati conexiunile si polaritatea componentelor inainte de alimentare.
• Evitati supraincalzirea padurilor in timpul lipirii, pentru a nu deteriora placa.
• Verificati continuitatea conexiunilor dupa lipire, mai ales la circuite cu mai multe fire sau punti.
• Curatati eventualele resturi de flux dupa lipire, daca este necesar.
• Utilizati placa doar pentru aplicatii compatibile cu materialul si dimensiunile sale.
